Трансмиссией называется: Трансмиссия автомобиля – назначение, устройство

Трансмиссия автомобиля: виды, неисправности

Что такое трансмиссия? Какое ее назначение, устройство? Чем отличаются разные виды трансмиссий: механическая, гидравлическая, гидростатическая, электромеханическая. Какие поломки трансмиссии встречаются чаще всего?

Трансмиссия автомобиля – это целый комплекс механизмов, который обеспечивает функционирование всех его движущих механизмов, передаёт им энергию ДВС. Дословно слово «transmission» с английского языка на русский можно перевести следующим образом: «перенос», «передача», «перевод». Фактически даже простая цепная передача на велосипеде – это уже трансмиссия. Но применительно к велосипедам слово «трансмиссия» не прижилось. Принято говорить именно «передача». А вот в сфере машиностроения, транспортных технологий понятие «трансмиссия» применяется и к механизмам, соединяющим ДВС с движущимися элементами, и к системам, которые обеспечивают функционирование таких механизмов.

Хотя, если речь уже зашла о велосипеде, то на его примере легче всего наглядно объяснить суть трансмиссии как-таковой. Чтобы передвигаться быстро на велосипеде, нужна высокая частота вращения заднего ведущего колеса. Цепная передача идеально позволяет решить эту задачу, не прибегая к изменению диаметра колеса. Правда, если мы рассматриваем устройство автомобилей, то уже появляется двигатель, и конструкция усложняется, как и спектр её «обязанностей». Например, во время движения авто ДВС постоянно нужно затрачивать энергию на преодоление всевозможных сопротивлений, в том числе преодоление инерции самого автомобиля.

От качества механизмов трансмиссии (МТ) зависит расход топлива, безопасность и комфорт водителя, пассажиров транспортного средства, эффективность выполнения тех или иных задач. Например, МТ погрузчика обеспечивают оператору комфортное взаимодействие с погрузчиком, беспрепятственно подъезжать к стеллажам и аккуратно разгружать его. От МТ комбайна зависит отлаженность передачи действий от ДВС механизмам жатвенной части. От МТ карьерного самосвала зависит то, сможет ли он обеспечить эффективный старт после полной загрузки кузова или движение в гору с высокой скоростью.

Назначение и схемы трансмиссий

Прямое назначение трансмиссии автомобиля — пошагово регулировать крутящий момент от маховика и распределять его по ведущим колёсам.

МТ позволяют согласовать работу ДВС с сопротивлением движению транспортного средства, расширяя тяговое усилие на ведущих колесах, диапазон изменения оборотов.

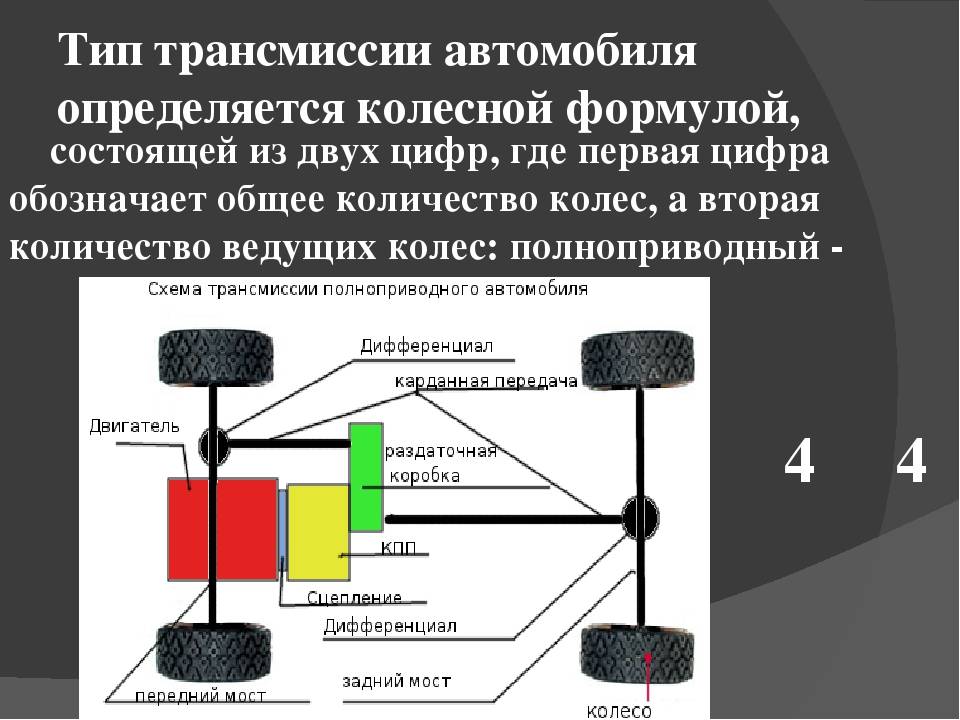

Схема трансмиссии автомобиля зависит от того – переднеприводный или заднеприводный автомобиль перед нами.

У транспортного средства с приводом на задние ведущие колеса в составе трансмиссии чаще всего можно встретить сцепление, коробку передач, карданный механизм, задний ведущий мост в сборе. Такой вариант очень популярен у коммерческого транспорта (включая, грузовики, автобусы).

У транспорта с приводом на передние колеса (самый распространённый вариант у легковых авто) в состав трансмиссии чаще всего входят: сцепление, трансэксл, карданный привод на передние ведущие колеса и шарниры равных угловых скоростей.

Уточнение «чаще всего» при описании конструкции сделано по той причине, что некоторые элементы могут «перекочёвывать». Например, трансэксл можно встретить в конструкции некоторых автомобилей и с задним приводом. К такому конструктивному решению не раз прибегали при производстве некоторых моделей Chevrolet, Nissan Alfa Romeo. Особенно решение популярно у спорткаров с независимой подвеской. Трансэксл может соединяться с ДВС при помощи различных валов (карданного, с резиновыми муфтами).

В трансмиссионную схему всех полноприводных авто с ручным управлением и ряда транспортных средств с дополнительным оборудованием (например, коммунальной техникой) также входит раздаточная коробка.

Отдельно стоит обратить внимание на гидромеханические схемы. У них нет сцепления, но каждая ступень КПП оснащается автономным элементом переключения.

Что входит в трансмиссию автомобиля?

Узлы трансмиссии автомобиля:

• Сцепление, муфта сцепления или фрикцион (последний вариант часто встречается на сельскохозяйственной технике, например, тракторах). Разъединяет двигатель от трансмиссии и плавно соединяет их при переключении передач, при старте движения. Основа большинства сцеплений — фрикционный диск или диски, прижатых к маховику или сжатых друг с другом. Управлять сцеплением можно механическим способом (педалью), посредством гидро-, электропривода.
• Коробка передач (КПП). Главная функция любой КПП — изменение отношения между угловыми скоростями, крутящими моментами валов, угловыми и линейным перемещениями (то есть изменение передаточного отношения). Агрегат позволяет изменить крутящий момент, скорость и направление движения транспортного средства, а также разъединить двигатель с трансмиссией. Устройство агрегата зависит от типа КПП.
• Трансэксл — ведущий мост в блоке с коробкой передач.
• Кардан — механизм, передающий крутящий момент между валами у переднеприводных авто и от коробки к задним колесам на заднеприводных.
• Картер. Кожух, в котором располагаются главная передача, полуоси для крепления ступиц ведущих колец и дифференциал.
• Главная передача. Увеличивает крутящий момент и передаёт его на полуоси ведущих колес, адаптирует мощь двигателя под эксплуатационные условия.

• Дифференциал. Распределяет крутящий момент между приводными валами и обеспечивает возможность колёс вращаться с разными угловыми скоростями. От дифференциала зависит безопасность езды при поворотах на сухой гладкой дороге. Дифференциал может быть исполнен в виде муфты (вязкостной или фрикционной) или червячных полуосевых шестерен (дифференциал Торсен) с автоматической самоблокировкой механизма в момент разности крутящих моментов на приводном вале и корпусе.
• Полуоси. Передают крутящий момент от зубчатого колеса дифференциала непосредственно на колесо (через ступицу).

• Шарниры угловых скоростей. Передают крутящий момент, идущий от дифференциала к ведущим колесам. ШРУСы в отличие от передачи способны беспрепятственно работать с существенными углами поворота (до 70 градусов).

• Раздаточная коробка («раздатка»).   Устройство, направленное на распределение усилия двигателя по ведущим колесам. Раздаточная коробка помогает нарастить крутящий момент при езде по плохим дорогам, бездорожью, распределить крутящий момент между приводными осями транспортного средства.

Для повышения функциональности, эргономичности, конкурентоспособности устройство трансмиссии автомобиля постоянно совершенствуют. Рассмотрим популярные полноприводные МТ 4Matic, xDrive, 4Motion, Quattro.

Особенности популярных трансмиссий 4Matic, xDrive, 4Motion, Quattro

• Системы полного привода 4Matic (установлены на многочисленные легковые модели Mercedes-Benz) с постоянным полным приводом включают межколесный и межосевой дифференциалы свободного типа, позволяющих разделить крутящий момент ДВС на две оси. Каждая из осей благодаря свободным дифференциалам может беспрепятственно вращаться с различной скоростью. Кроме того, у 4Matic предусмотрен контроль за движением посредством системы курсовой устойчивости (предусмотрен контроль тягового усилия, антиблокировочная система тормозов и антипробуксовочный механизм).
• Полноприводные трансмиссии xDrive (разработка BMW) отличаются наличием фрикционной многодисковой муфты. Она выполняет роль дифференциала. Также одна из главных особенностей решения состоит в том, что системой обеспечена возможность перераспределения межосевого крутящего момента в максимально широком диапазоне (0 до 100%).
• Система Quattro (Audi). Отличительная особенность – МТ и ДВС расположены продольно. У большинства трансмиссий Quattro присутствует свободный дифференциал с электронной блокировкой. Благодаря ней автоматически отпадает проблема пробуксовки ведущих колёс при разгоне на скользком дорожном полотне.
• 4 Motion (популярный МТ Volkswagen). Особенность схемы — крутящий момент ДВС распределяется по осям в зависимости от ситуации на дороге.

У большинства трансмиссий Quattro и 4Motion присутствует свободный дифференциал с электронной блокировкой. Благодаря ней автоматически отпадает проблема пробуксовки ведущих колёс при разгоне на скользком дорожном полотне.

Классификация

Трансмиссии принято классифицировать в зависимости от способа передачи энергии (типа преобразователя крутящего момента, привода транспортного средства использованной коробки передач.

В зависимости от способа передачи энергии выделяются следующие виды трансмиссии автомобиля:

• Механическая. Энергия передаётся посредством механического трения в сцеплении, взаимодействия шарниров, зубчатых колёс.
• Гидромеханическая. Крутящий момент возникает за счёт механического трения и работы гидравлики. ТМ здесь работают благодаря гидромуфте, гидротрансформатору.
• Гидравлическая. Вращение обязано нагнетания масла к гидротурбине под высоким давлением. То есть передача энергии осуществляется посредством жидкости.

В зависимости от привода выделяют переднеприводную, заднеприводную и полноприводную трансмиссию. О том, как они отличаются, можно судить, исходя из особенностей схемы устройств, приведённых в начале нашего материала.

В зависимости от коробки передач трансмиссия бывает:

1. Механическая.
2.  Автоматическая.
3. Роботизированная.
4. Вариативная (бесступенчатая) – с вариатором.

Подробнее о трансмиссиях с разными типами коробок передач читайте в нашем материале «Коробка передач».

Механическая трансмиссия

Передача мощности производится за счёт механических передач вращательного движения.

Плюсы:

• Низкая стоимость.
• Высокий КПД.
• Малые габариты.

Механические системы обладают наивысшим КПД среди прочих, наименьшей массой, наиболее просты в производстве.

Важно! Не нужно путать механический способ передачи энергии и механическую коробку передач. Да, чаще всего решения с механической коробкой – это именно решения с механической передачей энергией. И именно её все и называют механическая трансмиссия автомобиля. Но это не аксиома. Среди гусеничной техники есть решения, где энергия передаётся через мехпередачи, при этом коробки стоят отнюдь не механические.

Гидромеханическая трансмиссия

Для агрегата характерно наличие гидромеханической коробки передач (в конструкции объединены механический редуктор + гидродинамический преобразователь крутящего момента). Наибольшая эффективность от системы наблюдается при наличии в ней автоматического управления.

Гидротрансформатор с колёсами с криволинейными лопатками, являющийся обязательным элементом такого агрегата, автоматически изменяет крутящий момент, передаваемый от двигателя.

Процесс передачи крутящегося момента подчиняется изменениям нагрузки на выходном валу КП.

• Муфта свободного хода запускает процесс вращения колеса реактора только в одном направлении. Оно совпадает с траекторией вращения насосного колеса.
• Рабочая зона под давлением заполняется маслом.
• Насосное колесо вращается.
• Лопатки насосного захватывают масло.
• Под влиянием центробежной силы масло оказывается на турбинном колесе.
• Масло поступает в реакторе.
• Направление потока жидкости изменяется.
• Масло снова поступает в насосное колесо.

Таким образом, на лицо – замкнутая циркуляция масла.

Плюсы и минусы гидромеханических решений

Гидромеханические решения ценят за широкий диапазон регулирования передаточных чисел, возможность обеспечить бесступенчатое изменение параметров потока энергии, реверсирование, быстрое реагирование на изменение условий эксплуатации, ситуацию на дороге. Предоставляется возможность автоматизировать процесс переключения скоростей, установить полный контроль за фильтрацией крутильных колебаний.

Гидромеханические МТ очень популярны у сельскохозяйственных, коммунальных машин, автопоездов большой проходимости. Решение отлично подходит для передачи мощностного потока от ДВС на привод ведущих мостов.
Распространена установка таких агрегатов и на карьерные самосвалы. Удаётся исключить динамические нагрузки на валы, превышение трения дисков.

Самые популярные и эффективные – гидромеханические автоматические трансмиссии.

Правда, при множестве достоинств, есть у них и недостатки:

• Отношение крутящего момента на ведомом звене по отношению к крутящему моменту на ведущем звене (то есть коэффициент трансформации) достаточно низок (не превышает 3).
• Есть сложности с нарастанием тормозного усилия (эта проблема остро чувствуется при вхождении в режим торможения ДВС.
• Высокая материалоемкость.

Гидравлическая трансмиссия

Вместо сухого трения механических МТ задействован гидротрансформатор. Для передачи крутящего момента применяются планетарные ряды, помогающие создать идеальные условия для реализации широкого спектра передаточных отношений. В том числе, такие решения не боятся сильной вибронагруженности.

Огромные преимущества решения:

• При переключениях передач не происходит разрыва потока мощности.
• Решение отлично обеспечивает передачу крутящегося момента.
• Для плавной работы с передачами не нужно прикладывать ударные усилия.

Но чтобы получить отдачу от агрегата с гидротрансформатором, приходится заботиться о монтаже
своей гидромуфты для каждой передачи.

Гидростатическая трансмиссия

ГСТ передаёт энергию вращения от ДВС к колесу или шнеку через насос с помощью направления рабочей жидкости к гидромотору.

Решение чаще всего монтируется на транспорте, если важно обеспечить большое передаточное число. Главные объекты, где устанавливаются МТ такого типа – зерноуборочные комбайны, дорожно-строительные машины, бульдозеры.

ГСТ не препятствует пробуксовке машин на вязких грунтах, а при движении вперед-назад легко обеспечить прямолинейность движения. Даже если отвал бульдозера максимально отпущен, то при медленном продвижении вперёд транспортное средство не глохнет. При работе на бульдозере это особенно ценно.



ГСТ не отличается высоким уровнем КПД, но ДВС у таких ТМ работает более экономично, если сравнивать с механической трансмиссией.

Электромеханическая трансмиссия

Электромеханическая трансмиссия – это решение с тяговым генератором, тяговым мотором (или несколькими моторами).

Объекты установки:

• cамосвалы большой грузоподъёмности,
• автобусы большой вместимости,
• транспорт высокой проходимости (вездеходы, уборочно-транспортные машины),
• гусеничные трактора,
• многозвеньевые поезда высокой проходимости,
• карьерные самосвалы

Главная особенность – энергия передаётся на генератор и при необходимости может использоваться повторно. Торможение происходит с возвратом энергии. Если монтирована аккумуляторная система, можно производить замедленное движение с отключенным ДВС. В электроэнергию может преобразовываться вся мощь ДВС.

Среди недостатков – внушительные габариты, высокая себестоимость, КПД ниже, нежели у механических систем.

Наиболее частые поломки трансмиссии

• Сильный шум при включении сцепления – «симптом» износа пружин (вилки, демпфера) или возникновение зазора в шлицевом соединении. Чаще всего решение проблемы – замена ведомого диска или пружин, но иногда достаточно просто основательней закрепить пружину вилки.
• Увеличение шума при выключении сцепления – сигнал о износе, повреждении подшипников вала КПП. Как правило, проблема решается заменой подшипника.
• «Смазанное» включение передач. Возникает как ответная реакция на износ многих деталей. Важна детальная диагностика и замена одной или нескольких деталей – пружин фиксаторов, шариков, «сухарей», шестерни, муфты, рычага выбора передач, блокирующих колец синхронизаторов.
• Из коробки передачи течёт масло. Чаще всего проблема – в износе сальников или уплотнительных прокладок, и они нуждаются в замене. Но проблема может быть и в ослаблении крепления картера или его крышек. В этом случае требуется регулировка крепежа (гаек).
• КПП издаёт гул, шум. Такое нередко бывает при недостатке уровня масла в коробке. И здесь важно понять причину утечки масла, устранить ее, а затем восстановить уровень масла до требуемых норм. Кроме того, проблема может быть связана с износом синхронизаторов, подшипников, шестерен. В этом случае требуется их замена.
• При подъёме транспортного средства в гору начинается пробуксовка. Переключение на пониженную передачу начинается раньше времени. Здесь, как и в предыдущем случае, причина чаще всего – падение уровня масла. Но нельзя исключать и одновременный износ манжет поршня и дисков муфты. Это может быть прямым стимулом к их замене.
• Cтук на холостом ходу ДВС. Это свидетельство окончания времени эксплуатации дисков фрикционных муфт. Решить проблему можно только их заменой.

Интерактивное обучение! На базе LCMS ELECTUDE доступен специальный обучающий курс-тренинг и тестовая система проверки знаний «Трансмиссия автомобиля».

29 учебных модулей – это отличные возможности для того, чтобы изучить устройство, принцип работы разных трансмиссий. Огромное внимание уделяется устройству и сервисному обслуживанию.

Видеообзор интерактивного тренинга «Трансмиссия»

Дополнительную информацию вы всегда можете уточнить в LCMS ELECTUDE. Это не только обширная база знаний для тех, кто постигает транспортные технологии, но и площадка, которая позволяет прокачать навыки посредством симулятора, оценить знания с помощью системы тестов. Платформа отлично подходит для обучения  автодиагностов и автомехаников.

Что такое трансмиссия? Объясняем простым языком

Содержание

1. Типы трансмиссий
2. Механическая коробка передач
3. Роботизированная трансмиссия
4. Автоматическая коробка передач
5. Бесступенчатая трансмиссия
6. Агрегаты трансмиссии автомобиля
7. Диск сцепления
8. Главная передача
9. Дифференциал
10. Карданная передача
11. Назначение трансмиссии автомобиля

Трансмиссия является одной из автомобильных систем, имеющих в своём составе различные узлы и детали. Их основная задача — передавать усилие от мотора на ведущий мост. Однако это лишь поверхностное представление о трансмиссии современного автомобиля, на самом деле она требует более подробного изучения.

Система трансмиссии не только передаёт крутящий момент (КМ) от двигателя к колёсам машины, но и влияет на направление вращения и частоту, контролирует распределение усилия между осями.

Типы трансмиссий

На сегодняшний день в автомобильной промышленности нашли применение 4 типа трансмиссий.

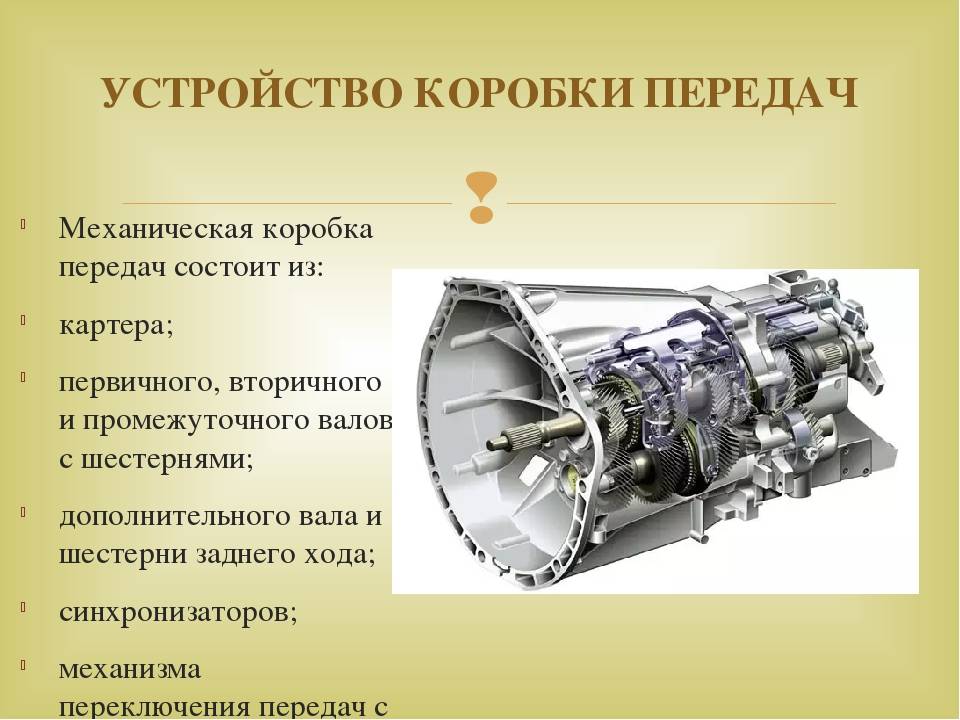

Механическая коробка передач

Самой известной и старейшей является МКПП или механическая коробка передач. В этой трансмиссии вращение передаётся посредством работы шестерёнок, управление над которыми водитель осуществляет вручную.

Сильные стороны МКПП — довольно высокий КПД, хорошая экономия горючего, простота конструкции и надёжность, недорогое обслуживание.

Что касается недостатков, то это низкий комфорт управления — современному автолюбителю не по душе каждый раз «дёргать» за ручку.

Сегодня это неудобно, учитывая степень загруженности городских дорог и большое количество светофоров.

Несмотря на техническую архаичность, МКПП пока остаётся лидером среди остальных типов трансмиссий, устанавливаемых на автомобили в наши дни. Эксперты объясняют такой расклад низким бюджетом производства механических коробок передач.

Принцип работы «механики» осуществляется в паре со сцеплением. Узел позволяет временно разъединять силовой агрегат от трансмиссии, что даёт возможность быстро переключать передачи без ущерба для коробки и двигателя. Регулируется сцепление водителем из салона, путём нажатия ногой на педаль.

МКПП состоит из шестерёнок и осей валов. Сегодня большей частью применяются шестерни с косым зубом. Они менее шумные и прочные, отличаются максимальным сроком службы. Отдельного внимания заслуживают синхронизаторы, позволяющие обходиться без двойного выжима.

Роботизированная трансмиссия

«Робот» или роботизированная трансмиссия отличается от «механики» способом управления — здесь контролирует электроника, а не водитель. Хотя «робот» способен работать и в режиме полуавтоматическом, когда автомобилист сам переключает ступени, используя селектор или рулевые лепестки.

Плюсом роботизированной коробки можно смело назвать комфортность управления — нет необходимости каждый раз тянуть за рычаг.

Что касается минуса, то основным является задержка при переключении, наблюдаемая многими владельцами автомобиля. Известны и другие недостатки — отсутствие плавности хода и резкие рывки.

Озабоченные большим количеством недостатков роботизированной коробки передач, современные инженеры придумали эффективный выход из ситуации. В наши дни «робот» синхронизируют с 2 сцеплениями, что позволяет быстрее переключать ступени. Такой вариант называется селективной КПП.

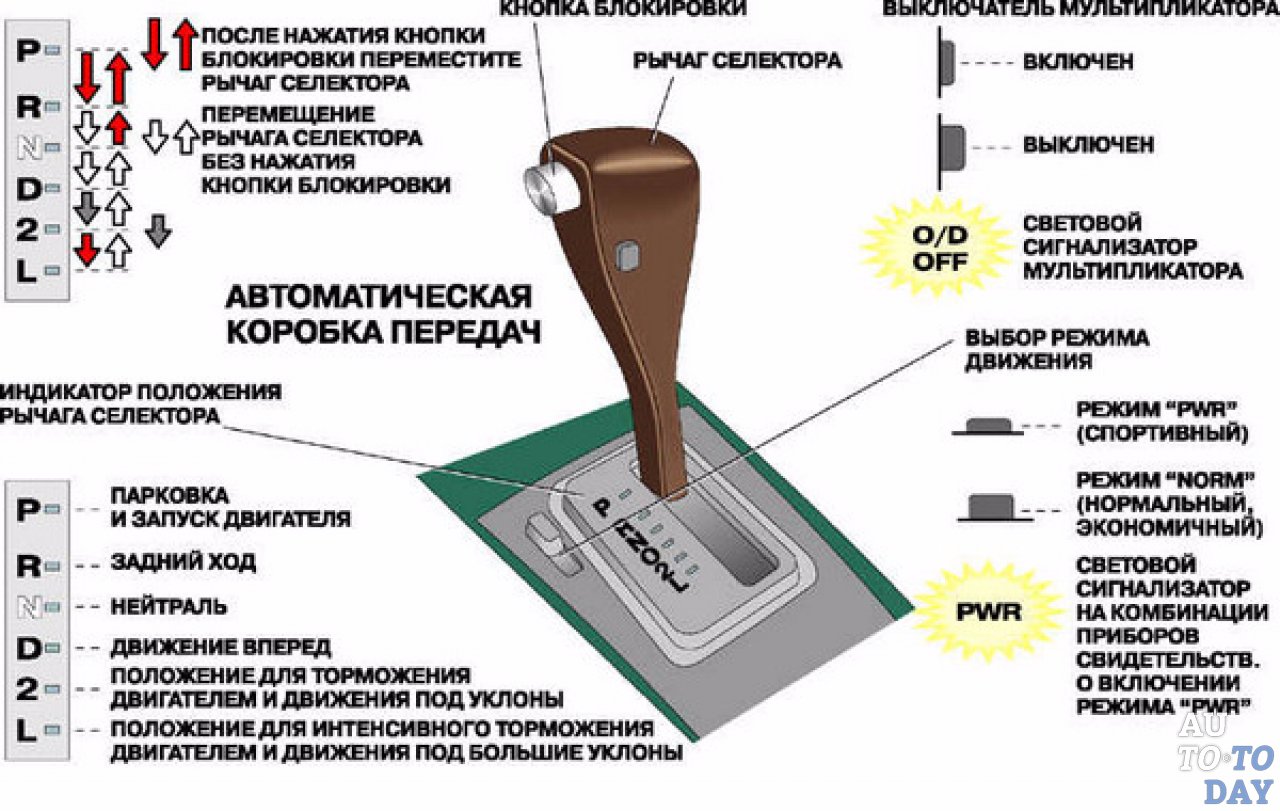

Автоматическая коробка передач

«Автомат» или автоматизированная коробка передач — по популярности на втором месте после МКПП. Является сложной трансмиссией, состоящей из множества элементов, включая датчики. АКПП работает не со сцеплением, а с гидротрансформатором.

Принцип работы «автомата» схож с «роботом» тем, что переключение ступеней возможно как вручную, так и без помощи водителя. Однако АКПП не имеет характерного недостатка роботизированной коробки передач — резких рывков при переключении скоростей.

Недостатком АКПП по праву названа дороговизна. Её однозначно нельзя назвать и экономичной для автовладельца — расходует много масла. Это наряду с тем, что ремонт «автомата» обходится в большую сумму.

Различают 2 типа АКПП: с гидравликой и электроникой.

1. Гидроавтомат считается самой простой коробкой, работающей в паре с турбинами рабочей жидкости.
2. Электронная АКПП — модернизированный вариант гидроавтомата, позволяющий выбирать режимы Sport, Econom и Winter.

Бесступенчатая трансмиссия

Вариатор — это коробка, не имеющая ступеней переключения. Она так и называется — бесступенчатая КПП. Передача КМ в такой трансмиссии осуществляется цепью или ремнём, а передаточное соотношение регулируется шкивом.

Основные достоинства вариатора: увеличение ресурса автомотора, плавность хода и полное отсутствие рывков при передвижении.

Что касается недостатков, то это медленный разгон и дорогое обслуживание.

Агрегаты трансмиссии автомобиля

Трансмиссию иначе можно назвать совокупностью определённых механизмов и агрегатов. Помимо КПП, в их число входят: сцепление, главная передача, дифференциал и кардан.

Диск сцепления

Путём воздействия на сцепление при остановке машины водителю не приходится глушить двигатель — включается нейтральная скорость, и коробка отсоединяется от мотора. В процессе езды сцепление вновь совмещает вращающийся двигатель и коробку.

Основная задача сцепления — соединять и отсоединять КПП с двигателем, делая это как можно плавнее. Размещается узел между силовой установкой и коробкой передач.

В трансмиссии автомобиля сцепление играет роль проводника. Именно оно передаёт усиление с объекта на объект. Управляет механизмом водитель, сидящий за рулём машины. Посредством педали он воздействует на привод, соответственно, осуществляется передача усилия.

Различают 3 типа привода, хотя в автомобилестроении чаще применяются лишь два: механический и гидравлический. Электрогидравлический привод такое распространение не получил.

Сцепление состоит из ряда функциональных элементов:

• дисков, тесно взаимосвязанных между собою;
• маховика, соединённого с корзиной — относится к самым прочным элементам, выдерживающим большие нагрузки;
• вилки выключения, разжимающей диски при нажатии педали;
• первичного вала коробки, на который передаётся КМ.

Принято различать «сухое» и «мокрое» сцепление.

1. Первый тип осуществляет передачу усилия напрямую между диском мотора и КПП, благодаря силам трения. Он часто устанавливается на внедорожники, оснащённые полным приводом.
2. «Мокрое» сцепление — использует гидротрансформаторное масло. Жидкость находится между обоими дисками. Такой вариант более надёжен, но стоит дороже обычного сцепления.

Главная передача

Это устройство предназначается для передачи КМ непосредственно к ведущему мосту. Состоит узел из полуоси, ведомой и ведущей шестерней, полуосевых шестерней и шестерней-сателлитов.

Основная задача главной передачи — увеличивать КМ силового агрегата и уменьшать частоту вращения ведущих колёс. На переднеприводных автомобилях этот узел расположен в КПП рядом с дифференциалом, а на заднеприводных — в картере моста.

Принято различать одинарную передачу и двойную, часто встречающуюся на грузовиках с увеличенным передаточным числом.

Дифференциал

Предназначен для передачи, изменения и распределения КМ. Один из конструктивных элементов трансмиссии. В зависимости от привода автомобиля располагается:

• в картере — задний привод;
• в КПП — передний привод;
• в раздатке — полный привод.

Конструктивная особенность дифференциала заключается в наличии планетарного редуктора. А в зависимости от зубчатой передачи, принято различать:

• конический дифференциал, используемый в качестве межколёсного;
• цилиндрический, который ставится между осями автомобилей с полным приводом;
• червячный — универсальный вариант, используемый и между колёсами, и между осями.

Дифференциал состоит из:

• корпуса или чашки, воспринимающей КМ от главной передачи;
• ведомой шестерни, жёстко зафиксированной на корпусе;
• осей с вращающимися сателлитами;
• шестерёнок.

Карданная передача

Кардан состоит из валов, промежуточной опоры, шарниров и шлицов, муфты.

1. Задний вал кардана наделён 2 шарнирами, позволяющими плавно передавать КМ от КПП к главной передаче при езде автомобиля по кочкам.
2. Шарниры с крестовинами дают возможность передачи КМ под углом.
3. Шлицы предназначены гасить колебания автомобильного кузова.

Кардан — это один из важнейших узлов. Если передача бывает неправильно отрегулирована, возникают сложности в работе трансмиссии: неприятный шум, вибрационные колебания и другие неисправности.

Назначение трансмиссии автомобиля

Тем самым, назначение трансмиссии — связывать двигатель с ведущим мостом автомобиля, передавать КМ и перераспределять его между колёсами, а также изменять и направлять вращение.

Благодаря работе трансмиссии мощность ДВС трансформируется в полезный вращательный момент. Автомобиль легко стартует с места, и едет дальше с определённо заданной скоростью.

Основные симптомы неисправности трансмиссии:

• западание или заедание педали муфты;
• появление шума в области сцепления;
• наличие рывков при старте;
• пробуксовка автомобиля;
• утечка трансмиссионной жидкости.

Чтобы трансмиссия максимально эффективно выполняла свои функции, рекомендуется регулярно её обслуживать, своевременно выявлять и устранять неисправности.

Объяснение 6 основных типов трансмиссии автомобиля

Слово «трансмиссия» или «коробка передач» является одним из тех терминов, с которыми многие знакомы, но большинство людей не знакомы с различиями между многими типами трансмиссии, используемыми сегодня. Коробка передач является одним из жизненно важных компонентов любого автомобиля с двигателем внутреннего сгорания. В этом руководстве объясняются некоторые из наиболее популярных типов автомобильных трансмиссий, используемых сегодня, и принципы их работы.

Что такое передача?

Трансмиссия — это устройство, предназначенное для изменения скорости двигателя в зависимости от необходимой мощности. Трансмиссия помогает оптимально передавать мощность от двигателя к колесам.

Попробуйте представить автомобиль без трансмиссии. При каждом обороте коленчатого вала ведущие колеса поворачивались одинаковое количество раз. Такое транспортное средство было бы неуправляемым, поскольку всегда крутило бы ведущие колеса; остановка означала бы выключение двигателя, а запуск означал бы, что машина внезапно подпрыгнет, как только вы повернете ключ. Его производительность будет плохой, и он будет потреблять много топлива. Наличие трансмиссии гарантирует, что обороты двигателя вашего автомобиля будут использоваться оптимально, производительность улучшится, и вы сможете перевести его в нейтральное положение. Нейтральная передача использует механизм сцепления, который отключает обороты двигателя от ведущих колес. Трансмиссия просто незаменимая составляющая любого автомобиля.

На протяжении всей истории автомобильные инженеры разрабатывали и внедряли множество типов трансмиссий. Мы можем разделить их на две характерные группы: автоматические и ручные. Автоматические коробки передач претерпели гораздо больше изменений, чем механические, особенно за последние несколько десятилетий. В этом руководстве объясняется, что вы должны знать о автомобильных трансмиссиях и как определить разницу между различными типами.

Сечение 6-ступенчатой ​​поперечной механической коробки передач на Международном автосалоне 2017 во Франкфурте, Германия

1.

Механическая коробка передач

Механическая коробка передач существует с самого начала автомобильной эры. Чтобы правильно управлять автомобилем, водитель должен нажать на педаль сцепления, отключив коробку передач от двигателя, вручную выбрать нужную передачу и нажать на педаль сцепления, чтобы включить трансмиссию. Использование механической коробки передач требует определенного уровня навыков и координации левой ноги (сцепление), правой ноги (газ) и правой руки (рычаг переключения передач). Переключение требует скоординированных движений, чтобы управлять автомобилем плавно, чему часто довольно сложно научиться.

Преимущества механических коробок передач заключаются в аналоговом ощущении, высоком уровне вовлеченности водителя и ощущении контроля. Вот почему механическая коробка передач до сих пор широко используется в автомобилях для энтузиастов и некоторых спортивных автомобилях. Хотя механические коробки передач имеют меньшую производительность и более медленное переключение передач, они по-прежнему высоко ценятся некоторыми любителями вождения как надлежащая трансмиссия. Однако с технологическими улучшениями автоматических коробок передач механические коробки передач становятся менее распространенными.

Коробка передач АКПП в разрезе, вид спереди и сбоку.

2. Автоматические коробки передач

Большинство современных автомобилей оснащены автоматической коробкой передач, технология, которая существует с 1940-х годов. Концепция автоматической коробки передач проста. Водитель переводит автомобиль в положение «D» (для движения), и коробка передач переключается автоматически. Педали сцепления нет, только тормоз и акселератор, что значительно упрощает управление автомобилем с автоматической коробкой передач.

Автоматическая коробка передач гораздо более сложное устройство, чем механическая, особенно современные коробки передач со сложной электроникой. Классическая автоматическая коробка передач имеет преобразователь крутящего момента, который заменяет механизм сцепления механической коробки передач и плавно переключает передачи без участия водителя. Преимущества автоматической коробки передач заключаются в более спокойном вождении, эффективности и практичности.

Автоматические коробки передач начинались как 2-х или 3-х ступенчатые, а современные АКПП имеют 8-ступенчатые и даже 10-ступенчатые коробки. Чем больше передач имеет трансмиссия, тем лучше она может использовать мощность двигателя для повышения эффективности и производительности. Современные достижения улучшили время переключения в автоматах и ​​сделали их намного быстрее, чем когда-либо могли бы быть механические. Это одна из причин, по которой автоматическая коробка передач сейчас доминирует в отрасли, и она незаменима для некоторых типов транспортных средств, таких как внедорожники или пикапы. Многие современные автоматические коробки передач также имеют «ручной режим» или функцию, которая позволяет водителям управлять коробкой передач, самостоятельно выбирая нужную передачу.

Поперечное сечение бесступенчатой ​​трансмиссии на 67-м Международном автосалоне во Франкфурте, Германия, 2017 г.

3. Бесступенчатая трансмиссия (CVT) требуют от водителя переключения передач. Существует несколько типов трансмиссий CVT, но наиболее распространенным является вариатор на основе шкива, в котором используется V-образный ремень или цепь для соединения двух конусов, один из которых приводится в действие двигателем, а другой — ведущими колесами. При перемещении конусов навстречу и друг другу вариаторная трансмиссия создает разное передаточное число, что приводит к различному числу оборотов ведущих колес. Именно поэтому вариатор часто называют «безредукторной трансмиссией». У него нет предварительно разработанного набора механических передаточных чисел, а непрерывный набор передаточных чисел, используемый в диапазоне оборотов.

Преимущества бесступенчатой ​​трансмиссии заключаются в оптимальном использовании мощности и крутящего момента двигателя (поскольку коробка передач всегда находится в правильном передаточном числе), компактных размерах и меньшем весе. Однако трансмиссия CVT редко используется в легковых автомобилях, поскольку она не выдерживает интенсивного использования и буксировки, а также не идеальна для движения по шоссе. Вариаторы обычно используются в скутерах, некоторых машинах и Toyota Prius.

4. Коробка передач с двойным сцеплением

Одной из самых интересных автоматических трансмиссий, используемых в современных автомобилях, является DCT или трансмиссия с двойным сцеплением. Эта конструкция наиболее известна своими компактными размерами и молниеносными переключениями, что сделало ее популярной в спортивных автомобилях и высокопроизводительных автомобилях. DCT — это автоматическая коробка передач, но она имеет два сцепления, одно для четных передач, а другое для нечетных. DCT не имеет гидротрансформатора, как обычный автомат. Он может очень быстро переключать передачи, поскольку система может быстро использовать тот или иной пакет сцепления, связанный с 1-3-5 или 2-4-6 передачами.

Компания Volkswagen успешно представила DCT в 2003 году на модели Golf MK4 R32, и впоследствии она использовалась во многих других автомобилях. DCT легче автоматической коробки передач, что облегчает ее установку в переднеприводных моделях с поперечно расположенными двигателями. Он также доказал свою надежность даже при высокопроизводительном использовании и непревзойденное время переключения, что сделало его фаворитом среди поклонников спортивных автомобилей. В большинстве случаев автомобили, оснащенные коробкой передач типа DCT, имеют подрулевые лепестки.

5. Последовательная механическая коробка передач

Последовательная механическая коробка передач редко используется в легковых автомобилях, но это лучший выбор для гонщиков. Этот очень сложный агрегат использует ощущение и контроль механической коробки передач с быстротой и точностью автоматической коробки передач. Он предназначен для экстремального использования на гоночной трассе. В секвентальных механических коробках передач есть сцепление, но оно используется только для трогания с места и выбора первой передачи. После этого водитель выбирает передачи рычагом переключения передач или подрулевыми лепестками. Водитель может сосредоточиться на вождении, в то время как передачи быстро переключаются без необходимости каждый раз выжимать сцепление.

Несмотря на преимущества, этот тип трансмиссии не используется в потребительских автомобилях из-за высокой стоимости. Кроме того, нет переключения передач или функции «кик-даун». Последовательная механическая коробка передач может переключаться только на следующую передачу вверх или вниз, а не пропускать две или три передачи, как обычная автоматическая коробка передач.

6. Полуавтоматические трансмиссии

На протяжении многих лет многочисленные компании экспериментировали с гибридами механической и автоматической коробок передач и создавали полуавтоматические трансмиссии. Основная идея заключалась в том, чтобы объединить эффективность и управляемость ручного управления с комфортом автоматического. До сих пор полуавтоматика имела неоднозначный успех и обычно не использовалась в потребительских автомобилях.

Полуавтомат может использовать сцепление для запуска автомобиля, но остальные переключения передач выполняются автоматически без контроля водителя. Другой способ — иметь конструкцию без сцепления (например, Porsche Sportmatic), которая запускается так же, как любая автоматическая коробка передач, а затем переключается как механическая. Несмотря на то, что основная концепция верна, полуавтоматическая коробка передач оказалась проблематичной и не обладала такими же характеристиками или реакцией, как автоматическая или механическая коробка передач.

Что такое трансмиссия на вашем автомобиле?

Вы здесь

Главная | Какая коробка передач на вашем автомобиле?

Что такое трансмиссия в вашем автомобиле? Трансмиссия — это другое название автомобильной коробки передач, компонента, который превращает мощность двигателя в то, что может использовать автомобиль. Просто без него вы бы сидели в машине с работающим двигателем и никуда не ехали.

В этом уроке мы объясним, что такое коробка передач и как она работает, начиная с самой распространенной коробки передач: механической коробки передач.

Механическая коробка передач

Вам нужны шестерни, потому что без них двигатель будет вращаться так быстро, что, вероятно, разрушится. Мало того, вы бы не пошли очень быстро. Управляйте своим автомобилем на первой передаче, на скорости. Видишь, как гоняет двигатель, а через какое-то время ты уже не едешь быстрее?

Шестерни в коробке передач решают эту проблему. Они имеют постепенно меняющиеся размеры и увеличивают крутящий момент двигателя или «тяговое усилие», поэтому вам не нужно увеличивать обороты. Переключая передачу, вы можете удерживать двигатель в его «диапазоне мощности», где он работает лучше всего.

Передачи включаются селектором, управляемым рычагом переключения передач. Однако выбор возможен только тогда, когда двигатель и коробка передач отсоединены друг от друга. Делается это с помощью муфты. Сожмите руки вместе.

Представьте, что одна рука у коробки передач, а другая у двигателя. Сжатие их вместе позволяет двигателю управлять коробкой передач. Теперь разделите их. Коробка передач больше не приводится в движение, что позволяет выбирать новую передачу без «хруста».

Вместо ваших рук в сцеплении используются цепкие подпружиненные пластины, приводимые в действие педалью сцепления. Одна пластина называется нажимной и крепится болтами к маховику двигателя (большому колесу, вращаемому двигателем).

Другая называется ведомой пластиной и устанавливается на входной вал коробки передач. Когда вы нажимаете на педаль сцепления, вы ослабляете прижимное усилие пружин, тем самым отделяя двигатель от коробки передач.

Автоматическая механическая коробка передач (или полуавтоматическая коробка передач)

Эта коробка передач оснащена автоматическим сцеплением, позволяющим переключать передачи без использования педали сцепления.

Датчики, исполнительные механизмы и процессоры управляют сцеплением при переключении передач и именно в нужный момент, поэтому передача не хрустит.

Вместо рычага переключения передач вы можете переключать передачи с помощью лепестков на рулевой колонке. Автоматизированные механические коробки передач становятся все менее распространенными, но Peugeot продает их под торговой маркой ETG (эффективная коробка передач tronic).

Коробка передач с двойным сцеплением

Это вариант автоматизированной механической коробки передач. Это становится еще лучше, если следить не только за работой сцепления (на самом деле их два), но и за переключением передач, которые вы можете делать с помощью подрулевых лепестков (он также может переключать передачи автоматически).

Каждое сцепление отвечает за наборы передач с нечетными или четными номерами. Идея состоит в том, чтобы система предварительно выбирала следующую передачу, вверх или вниз, когда вы активируете предыдущую. Это означает, что когда вы приходите, чтобы инициировать следующее изменение, оно происходит мгновенно, без перерыва в силе или прогрессе.

Volkswagen Group продает множество систем с двойным сцеплением под торговыми марками, включая S tronic (Audi), DSG (VW) и PDK (Porsche).

Полностью автоматическая коробка передач

Вместо механического сцепления в автоматической коробке передач используется жидкость для соединения двигателя с коробкой передач. Однако жидкость выполняет свою работу только тогда, когда она вращается двигателем. Жидкость живет внутри камеры в форме пончика.

Сторона, ближайшая к двигателю и соединенная с маховиком, называется крыльчаткой, а сторона, ближайшая к редуктору, называется турбиной. Часть, называемая статором, находится между ними. Весь этот узел называется гидротрансформатором.

Статор усиливает мощность вращающегося масла на низких скоростях, направляя большую его часть на крыльчатку, помогая приводить в действие турбину и, в конечном счете, коробку передач.

Внутри коробки передач находится что-то, называемое планетарной передачей, которая выглядит так, как звучит. Три или четыре меньших шестерни «вращаются» вокруг центральной «солнечной» шестерни внутри большего внешнего зубчатого венца.

Меньшие шестерни всегда включены и вращаются между солнечной и кольцевой шестернями. Когда гидротрансформатор вращается, он приводит в действие насос, который качает жидкость внутри коробки передач.

Под давлением эта жидкость воздействует на ряд тормозов и сцеплений. С помощью гидравлических клапанов и датчиков и управляемых электронным блоком управления (ECU), который отслеживает требования к двигателю и скорости автомобиля, эти тормоза и сцепления удерживают одни передачи, позволяя другим вращаться, таким образом создавая другое передаточное число. . Поскольку передачи всегда включены, выбор передач осуществляется плавно.

Бесступенчатая трансмиссия (CVT)

Проблема с автоматическими коробками передач заключается в том, что они имеют всего несколько передач, что ставит под угрозу производительность и экономичность. CVT, с другой стороны, предлагает почти бесконечное количество.

Он делает это, заменяя шестерни ремнем вокруг двух шкивов, один из которых соединен с двигателем, а другой — с системой трансмиссии.

В сочетании с частотой вращения двигателя компьютер решает, как изменить размеры шкива относительно друг друга. Например, когда вы трогаетесь с места, шкив двигателя меньше шкива трансмиссии, но наоборот, когда вы едете быстро.
