Типы подвесок автомобиля

14.10.2013
#Подвеска

Типы подвесок автомобиля

Ни для кого не является секретом, что любой автомобиль имеет переднюю и заднюю подвески, представляющие собой совокупность амортизаторов пружин, рычагов. Подвеска обеспечивает плавность хода транспортного средства и оказывает непосредственное влияние на его динамические характеристики.

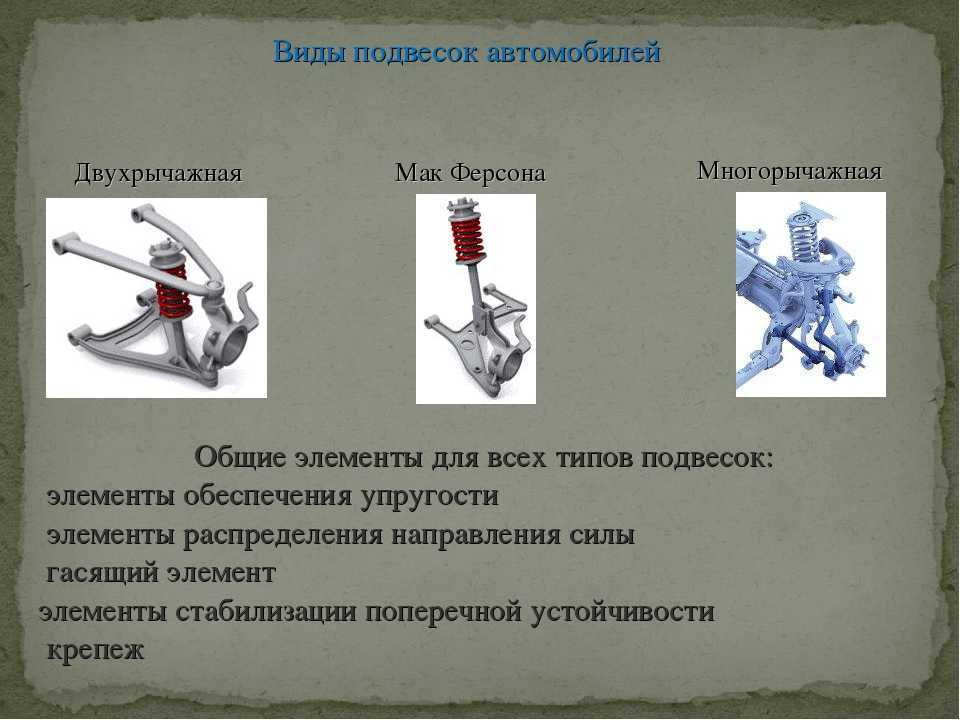

Существует несколько видов подвесок автомобиля: двухрычажная, многорычажная, подвеска МакФерсона, подвеска «Де Дион», зависимая задняя подвеска, полунезависимая задняя подвеска. Любая подвеска имеет свои преимущества и недостатки и может применяться на определенном типе транспорта. Рассмотрим подробнее все виды подвесок автомобиля.

Двухрычажная подвеска

Данный вид подвески имеет короткий верхний рычаг и длинный нижний рычаг. Благодаря конфигурации поперечного рычага каждое колесо автомобиля независимо воспринимает неровности дороги, оставаясь в оптимальном вертикальном положении. Таким образом обеспечивается хорошее сцепление с дорогой и минимальный износ шин.

Подвеска МакФерсона

Подвеска МакФерсона — это подвеска, которая имеет в своем составе один рычаг, стабилизатор поперечной устойчивости, блок из пружинного элемента. В конструкцию подвески МакФерсона входит также телескопический амортизатор, который получил название «качающаяся свеча», так как во время движения колеса он может раскачиваться вверх и вниз. Несмотря на несовершенство конструкции, подвеска МакФерсона широко используется в современном автомобилестроении из-за технологичности и дешевизны.

Многорычажная подвеска

Данный вид подвески, во многом напоминающей двухрычажную, обеспечивает плавный ход и улучшенную управляемость транспортного средства. В конструкцию многорычажной подвески входят сайлент-блоки и шаровые шарниры, эффективно смягчающие удары во время преодоления автомобилем препятствий. Все элементы подвески закрепляют через сайлент-блоки на подрамнике. Таким образом удается улучшить шумоизоляцию машины от колес.

Независимая многорычажная подвеска обычно используется на авто представительского класса, которые отличаются улучшенной управляемостью и стабильным контактом колес с любым дорожным покрытием. Среди основных преимуществ многорычажной подвески можно выделить независимость колес машины друг от друга, низкую неподрессорную массу, независимую продольную и поперечную регулировки. Многорычажная подвеска отлично подходит для установки в схему 4×4.

Задняя зависимая подвеска

Подвеска, где роль упругих элементов исполняют цилиндрические винтовые пружины — это и есть задняя зависимая подвеска, которую часто устанавливают на «Жигули». Самым большим недостатком такого типа подвески является большой вес, который имеет балка заднего моста. Вес еще больше увеличивается, если задний мост является ведущим, так как на балке размещается редуктор, картер главной передачи. Это, в свою очередь, вызывает увеличение неподрессорных масс, что ухудшает плавность хода автомобиля и приводит к возникновению вибраций.

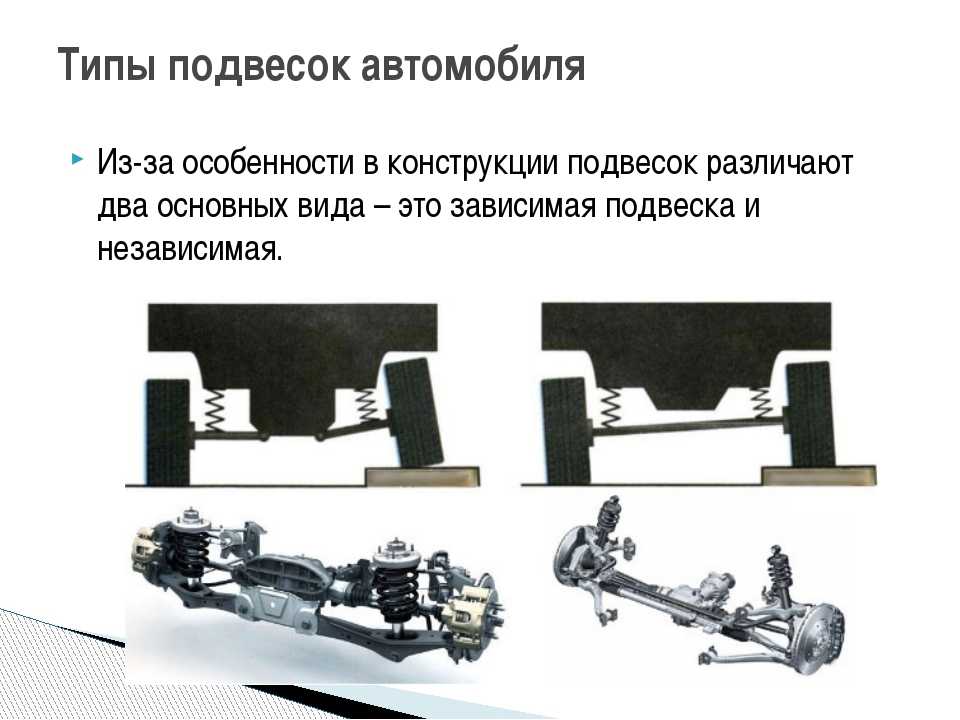

а — зависимая подвеска; б — независимая подвеска

Подвеска «Де Дион»

Данный вид подвески отличается «облегченным» задним мостом, так как картер отделяется от балки и прикрепляется непосредственно к кузову. Двигатель передает крутящий момент на ведущие колеса через полуоси, которые качаются на шарнирах угловых скоростей. Подвеска «Де Дион» может быть как зависимой, так и независимой. Главным недостатком зависимой подвески является «приседание» машины при старте. Во время торможения автомобиль начинает явно наклоняться вперед. Чтобы избежать такого эффекта, в зависимых подвесках используют специальные направляющие элементы.

Задняя полунезависимая подвеска

Полунезависимая задняя подвеска представляет собой два продольных рычага, соединенных посредине поперечиной. Задняя подвеска применяется только сзади, но на большинстве переднеприводных авто. Плюсы данной конструкции состоят в легкости монтажа, компактности, небольшом весе, уменьшенной неподрессорной массе, что в итоге положительно сказывается на кинематике колес. Единственным минусом задней полунезависимой подвески является то, что она может использоваться только на неведущих задних мостах.

Подвески грузовых автомобилей

Наиболее распространенным типом зависимой подвески является подвеска с поперечными или продольными рессорами и гидравлическими амортизаторами. Такой тип подвески широко используется на грузовиках, а также на некоторых внедорожниках. Этот вариант считается самым легким, так как мост размещают на продольных рессорах, которые крепят в кронштейнах кузова. Сразу же заметна очевидная простота подобной конструкции, которая и является главным преимуществом задней зависимой подвески, имеющим значение в первую очередь для производителя. Автомобилист получает только недостатки, заключающиеся в неэффективной работе рессор в качестве направляющих. Мягкость рессор отрицательно сказывается на управляемости автомобиля на высоких скоростях и на сцеплении шин с дорогой.

Подвески пикапов и внедорожников

Если говорить о внедорожниках и пикапах, то для данных типов автомобилей наиболее часто используют несколько типов подвесок:

— зависимую переднюю и заднюю подвески;


— независимую переднюю и независимую заднюю подвески;


— полностью независимую подвеску.

Среди наиболее распространенных задних подвесок внедорожников и пикапов встречаются пружинные и рессорные. Рессорные отличаются надежностью и простотой конструкции. Пружинные подвески конструктивно более сложны, но выделяются компактностью и мягкостью, поэтому устанавливаются на легких пикапах и внедорожниках. «Паркетники» обычно оборудуются независимыми рычажными задними подвесками. Что касается передней подвески внедорожников, то наиболее часто производители отдают предпочтение торсионным и независимым пружинным подвескам.

Подвески легковых автомобилей

Если говорить о легковых автомобилях, которые в основном имеют передние ведущие колеса, то в качестве передней подвески используется независимая подвеска Макферсона или независимая двухрычажная подвеска. Говоря же о задней подвеске, стоит заметить, что производители обычно выбирают независимую многорычажную либо полузависимую заднюю подвеску.

Другие статьи

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14. 09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31.08.2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей

Виды и типы подвесок автомобилей

Подвеска, наряду с двигателем и кузовом, – это одна из важнейших составляющих автомобиля. Именно к ней приковано внимание множества конструкторов и инженеров. Типы подвесок автомобилей бывают разными, что зависит от вида авто (легковое или грузовик), привода (передний, задний, полный), сегмента, который занимает модель, и, конечно же, цены на машину.

Существует множество типов подвесок. Некоторые использовались ранее, другие применяются и сейчас, так что необходимо рассмотреть те типы, которые получили наибольшее распространение в современном автомобилестроении:

  1. Подвеска McPherson;

  2. Двухрычажная подвеска;

  3. Многорычажная подвеска;

  4. Адаптивная подвеска;

  5. Подвеска типа «Де Дион»;

  6. Задняя зависимая схема подвески;

  7. Полузависимая задняя подвеска;

  8. Подвески пикапов и внедорожников;

  9. Подвески грузовиков.

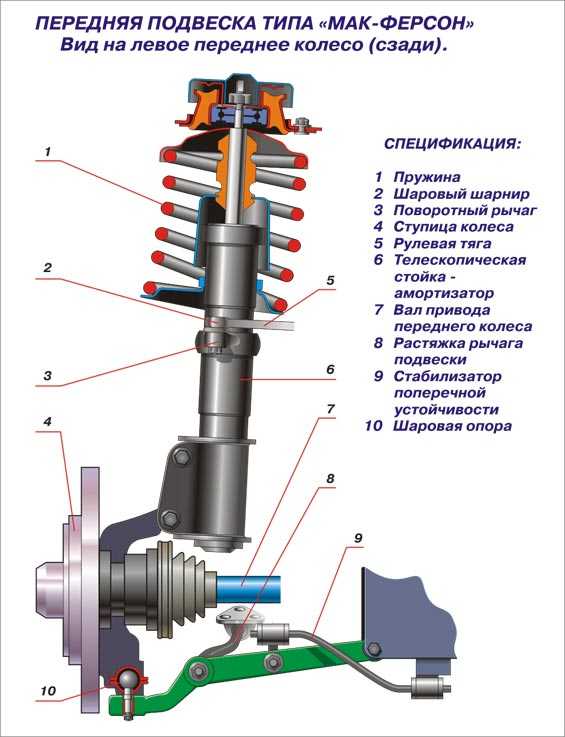

Подвеска типа McPherson

Данный тип подвески был разработан еще в 1960 году инженером Эрлом Макферсоном, в честь которого и получила свое название. Она имеет несколько основных частей:

  1. Стабилизатор поперечной устойчивости;

  2. Рычаг;

  3. Блок (состоит из телескопического амортизатора и пружинного элемента).

Телескопический амортизатор называют еще «качающаяся свеча», потому как к кузову он крепится посредством шарнира и может качаться, когда колесо двигается вниз и вверх. Если интересно, можете почитать, как проверить амортизаторы.

Данный тип подвески имеет свои недостатки (значительное изменение угла развала колес), но он чрезвычайно популярен благодаря демократичной цене, невысокой сложности и надежности.

Двухрычажная подвеска

Это одна из самых совершенных схем. Она представляет собой подвеску с 2-мя рычагами разной длины (длинный нижний и короткий верхний), что гарантирует автомобилю прекрасную поперечную устойчивость на дороге и минимальный износ покрышек (поперечные перемещения всего колеса незначительны).

Это значит, что каждое отдельное колесо воспринимает ямы и бугры независимо от остальных, что позволяет сохранять максимально вертикальное отношение к дорожному покрытию и оптимальное сцепление покрышки с поверхностью дороги.

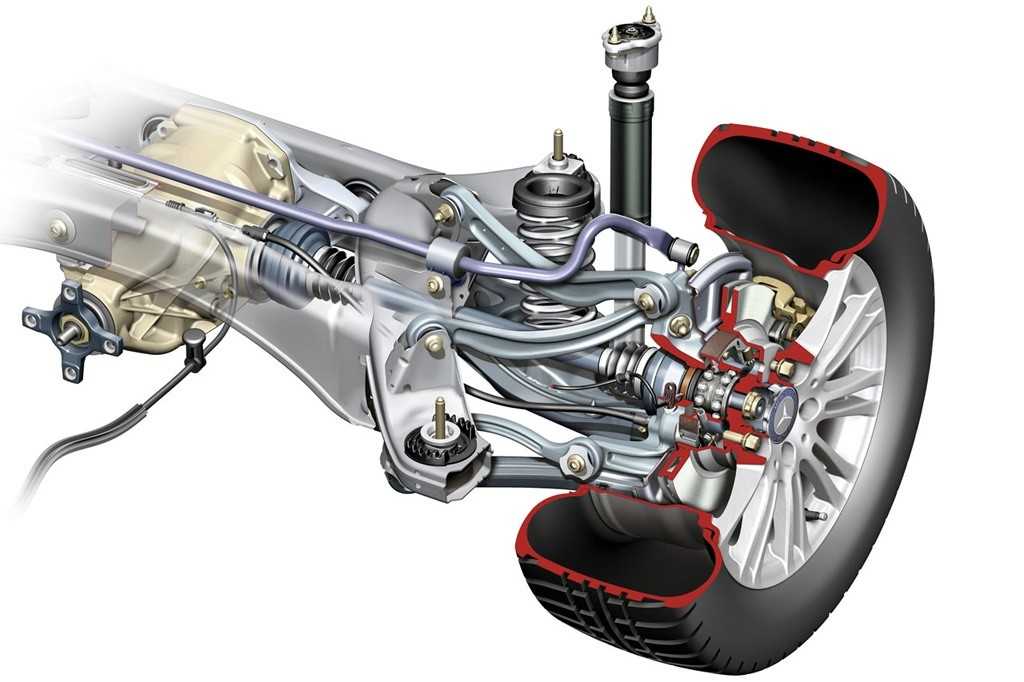

Многорычажная подвеска

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Достоинства «многорычажки»:

  • малые неподрессоренные массы;

  • оптимальная поворачиваемость колес;

  • независимость каждого отдельного колеса от остальных;

  • отдельные поперечные и продольные регулировки;

  • хороший потенциал при условии полного привода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Адаптивная подвеска

Такая подвеска в корне отличается от остальных типов. Строго говоря, создание адаптивной схемы не было настоящей революцией, так как за основу была принята гидропневматическая подвеска, реализованная на автомобилях Citroen и Mercedes-Benz.

Но в те времена она была довольно примитивной, тяжелой и занимала слишком много места. На сегодняшний день от всех этих недостатков конструкторы смогли избавиться. Единственный минус подобного подхода заключается в его сложности.

Что касается достоинств, то их масса:

  • адаптация под конкретного водителя;

  • минимальные крены кузова и волновая раскачка на высоких скоростях;

  • высокая безопасность;

  • отличная устойчивость на прямой;

  • принудительно изменяемое демпфирование;

  • адаптация под любое дорожное покрытие в автоматическом режиме.

Различные концерны используют свои схемы такой подвески, но общие черты у них одинаковы. Это потому, что любая адаптивная конструкция имеет в своем составе следующие компоненты:

  1. Стабилизаторы поперечной устойчивости с возможностью регулировки;

  2. Активные стойки амортизаторов;

  3. Блок управления ходовой частью;

  4. Электронные датчики (неровной дороги, клиренса и других параметров).

Блок управления анализирует ситуацию на основе данных, полученных от датчиков, и посылает команды на стабилизатор и амортизаторы (зависит от дорожных условий). Все это происходит практически моментально. Кроме этого, варианты работы подвески можно настраивать и самому.

Подвеска типа «Де Дион»

Этот тип, равно как и подвеска McPherson, был назван в честь изобретателя. Им стал француз Альберт Де Дион. Цель данного типа подвески – максимально снизить нагрузку на задний мост автомобиля, путем отделения картера главной передачи. Если раньше он крепился к самой балке моста, то в данном случае картер держится непосредственно на кузове.

Это позволяет передавать крутящий момент посредством полуосей, закрепленных на ШРУСах, и сделать подвеску как независимой, так и зависимой.

Но от главных недостатков всех зависимых вариантов подвески, типу «Де Дион» избавиться не удалось. К примеру, затормозить без «клевков» практически невозможно, а при резком старте машина просто «приседает» на задние колеса.

Несмотря на попытки ликвидации этих недостатков путем установки дополнительных элементов (направляющих), несбалансированное поведение авто остается главной проблемой.

Задняя зависимая подвеска

Данный тип – характерная черта «классики» Жигулей. Особенностью сей конструкции являются цилиндрические винтовые пружины, играющие роль упругих элементов. По сути, балка заднего моста не только «висит» на этих 2-х пружинах, но и фиксируется к кузову посредством 4-х продольных рычагов. Дополняет этот набор реактивная поперечная штанга, которая обязана гасить крены кузова и улучшать показатели управляемости.

Комфорт и плавность хода оставляют желать лучшего, по причине большого веса самого заднего моста и неподрессоренных масс. Это особенно актуально в тех случаях, когда задний мост оказывается ведущим, так как к балке крепят редуктор, картер главной передачи и другие компоненты.

Полузависимая задняя подвеска

Данная схема получила широкое распространение и используется в конструкции большинства современных полноприводных машин. Она представляет из себя два продольных рычага, которые в центре крепятся к поперечине. У такого типа подвески много преимуществ:

  • Небольшие размеры;

  • Малый вес;

  • Простота в обслуживании и ремонте;

  • Наилучшая кинематика колес;

  • Значительное уменьшение неподрессоренных масс.

Минус этой конструкции только один – невозможность применения на заднеприводных автомобилях.

Подвески пикапов и внедорожников

В различных моделях джипов конструкторы идут разными путями. Это зависит от веса и назначения внедорожника. Возможны три варианта используемых подвесок:

  1. Зависимая задняя и независимая передняя схемы;

  2. Полностью зависимая подвеска;

  3. Полностью независимая подвеска.

Как правило, задняя ось оснащается либо рессорной, либо пружинной подвеской, которые сочетаются с жесткими неразрезными мостами. Рессоры идут в ход при создании пикапов или тяжелых джипов, так как они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Кроме того, такая схема довольно дешева, что стало причиной оснащения рессорами некоторых бюджетных авто. Подробная информация о достоинствах и недостатках рессорной подвески.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Относительно сложности конструкции – она лишь немного сложнее рессорной.

Что касается передней оси, то здесь, в большинстве случаев, используются торсионные или зависимые пружинные схемы. Встречается, конечно, и оснащение джипов жесткими неразрезными мостами, но такое решение в наши дни наблюдается довольно редко.

Подвески грузовиков

Как правило, в грузовиках применяется зависимая конструкция подвески с поперечными или продольными рессорами, а также амортизаторами гидравлического типа. Благодаря своей простоте такая подвеска до настоящего времени широко используется в производстве.

Кроме того, данный вариант является и наиболее простым. Это значит, что продольные рессоры фиксируются в кронштейнах кузова, а к ним подвешивается мост. Что касается амортизаторов, то они крепятся прямиком к балке заднего моста. При такой конструкции главная роль отводится рессорам, которые не только выдерживают мост, но и связывают кузов и колесо, а также выступают в качестве направляющих элементов.

Однако такая простота является определяющей лишь в производстве, тогда как водителю приходится бороться с плохой управляемостью автомобиля на высоких скоростях. Дело в том, что рессоры далеко не идеальны в роли направляющих элементов. Следовательно, сцепление колес с дорогой значительно ухудшается.

Подводя итог отметим, что рассмотренные типы подвесок автомобилей не являются исчерпывающим списком, но в наши дни они наиболее популярны, как в отечественном, так и в мировом автомобилестроении.

Различные типы подвески и их функции

Задумывались ли вы когда-нибудь, почему вы можете комфортно сидеть в автомобиле в течение длительного времени? Вы можете подумать о сиденьях; Да, в автомобильных сиденьях есть часть, но не в такой степени, как в подвеске вашего автомобиля. Да, беспорядок из пружин и амортизаторов, который вы видите из-под машины, отвечает за вашу плавность хода. Подвеска вашего автомобиля поглощает удары неровностей до того, как они ударятся о раму, обеспечивая плавность хода. Кроме того, современные системы подвески могут реагировать на тип местности и автоматически настраиваться на неровную дорогу.

Шасси автомобиля соединено с передними и задними колесами с помощью рессор, амортизаторов и осей. Система подвески относится ко всем частям, которые работают вместе, чтобы защитить детали от ударов.

Рессоры непрямым образом соединяют автомобильное шасси с осями. Это делается для защиты кузова автомобиля от дорожных ударов, вызванных отскоком, тангажом, креном или раскачиванием. Эти дорожные удары создают ухабистую езду и создают дополнительную нагрузку на раму и кузов автомобиля.

Подробнее: Понимание шасси автомобиля и его важность

В этой статье вы познакомитесь с распространенными типами систем подвески автомобилей и их функциями.

Содержание

  • 1 Типы системы подвески
    • 1,1 Независимая подвеска:
    • 1.2 Гравная подвеска или листья пружина:
    • 1,3 Многопользовательская подвеска:
    • 1,4 Суспендия Гировой оси:
    • 1,5. 1.6 Подвеска MacPherson:
    • 1.7 Подпишитесь на нашу рассылку новостей
    • 1.8 Подвеска на продольных рычагах:
    • 1.9 Подвеска на двойных поперечных рычагах:
    • 1. 10 Пожалуйста, поделитесь!

Системы подвески зависят от типа кузова автомобиля, а в некоторых случаях даже от марки. Вот восемь наиболее распространенных автомобильных подвесок, с которыми вы столкнетесь.

Независимая подвеска:

Независимая подвеска — это система подвески, устанавливаемая на каждое колесо отдельно. Это означает, что неровности, с которыми сталкивается одно колесо, не влияют на неровности других колес. В результате езда и управление чрезвычайно комфортны. Стойка Макферсона, подвеска с двойным поперечным рычагом и многорычажная подвеска — вот некоторые из подвесок, в которых используется этот метод.

Подробнее: Общие сведения о системе подвески

Жесткая подвеска или листовая рессора:

Жесткая подвеска с листовой рессорой, как и балочная подвеска оси в строительстве, использует листовые рессоры вместо цилиндрических пружин в качестве амортизаторов. Листовые рессоры представляют собой большие пучки пружинного материала, в основном из стали, которые изгибаются, когда на них давит ось автомобиля. Листовые рессоры идеально подходят для использования в коммерческих транспортных средствах, поскольку они могут выдерживать большой вес без особых усилий. Однако они не предназначены для комфорта, высокой скорости или быстрых поворотов, и при использовании в этих условиях подвеска изменит управляемость автомобиля.

Подробнее: Типы дифференциалов и их функции

Многорычажная подвеска:

Эта форма подвески имеет несколько звеньев, соединяющихся с автомобильным шасси и колесным узлом, как следует из названия. Поскольку эти многочисленные звенья могут реагировать на любую приложенную к ним силу, они также используются во внедорожниках. На задних шинах используются системы подвески Multi-Link, обеспечивающие очень комфортную езду и хорошее сцепление с дорогой. Эта подвеска будет держать ваши колеса прикрепленными к земле в случае быстрого поворота. Из-за сложной конструкции эти подвески можно найти только на автомобилях высокого класса, и любое повреждение требует трудоемкого и дорогостоящего ремонта.

Подвеска с жесткой осью:

Подвеска с жесткой осью, также известная как подвеска с балкой, имеет перпендикулярную ось, которая прикреплена к колесам с помощью оси колеса и может использоваться с листовыми рессорами или винтовыми пружинами. Жесткая ось чрезвычайно прочная и способна выдерживать значительный вес. Жесткая подвеска оси, в отличие от большинства современных подвесок, имеет очень простую конфигурацию, что упрощает ремонт и замену. Благодаря своей грузоподъемности и улучшенному шарнирному сочленению эта подвеска и ее модифицированные версии используются в большегрузных автомобилях и внедорожниках. Однако эти подвески не предназначены для высоких скоростей или крутых поворотов, и при сильном прохождении поворотов автомобиль перевернется.

Подробнее: Понимание работы маховика

Система пневматической подвески:

Пневматическая подвеска, часто называемая пневматическими рессорами, представляет собой тип подвески, в которой вместо катушек и амортизаторов используются пневмобаллоны. Эти пневмобаллоны можно надувать и сдувать с помощью воздушного компрессора, чтобы изменить клиренс автомобиля. Пневматическая подвеска является одной из самых удобных и несущих подвесок, поэтому она используется в большинстве роскошных и спортивных автомобилей высокого класса. Многие автомобили и автобусы используют их из-за их грузоподъемности. Пневмоподвески чрезвычайно адаптивны, а в сочетании с бортовым компьютером они могут подстраиваться под любой рост, нагрузку или пассажира.

Подвеска MacPherson:

Стойка или подвеска Macpherson, изобретенная американским автомобильным инженером Эрлом Макферсоном, является одной из наиболее широко используемых систем подвески в автомобилях. Из-за своей простой формы и способности обеспечивать комфорт, контроль и мало места часто используется стойка Макферсона. Включение рулевой оси в саму подвеску выделяло ее, поэтому она использовалась в передней подвеске. Подвеска состоит из демпфера, поворотного кулака с двумя опорами и поперечного рычага.

Подробнее: Знакомство со стартером двигателя

Верхнее крепление поворотного кулака соединяется с амортизатором, а нижнее соединяется с рычагом управления, позволяя шасси и колесу двигаться синхронно. Подвеску можно отрегулировать, чтобы она соответствовала широкому спектру автомобилей и дорожным ситуациям.

Присоединяйтесь к нашему бюллетеню

Подвеска на продольных рычагах:

Стальной рычаг, одним концом прикрепленный к шасси автомобиля, а другим концом к задней оси, а также демпфер составляют подвеску на продольных рычагах. Продольная подвеска, которая обычно находится в задней части автомобиля, не может использоваться на большегрузных транспортных средствах из-за риска изгиба рычага, что ухудшит управляемость. Заднее колесо мотоцикла является наиболее распространенным примером подвески на продольных рычагах.

Подробнее: Знакомство с механической коробкой передач

Подвеска на двойных поперечных рычагах:

Эти типы систем подвески транспортных средств являются одними из самых совершенных когда-либо созданных подвесок, а также наиболее эффективными для сглаживания дорожных неровностей. Два А-образных рычага, напоминающие поперечные рычаги, образуют подвеску на двойных поперечных рычагах. Такую конфигурацию имеют только независимые подвески, что обеспечивает больший контроль и комфорт даже на высоких скоростях и в крутых поворотах. Подвеска с двойным поперечным рычагом и ее модифицированные варианты используются в роскошных автомобилях, спортивных автомобилях и гоночных автомобилях из-за их маневренности, устойчивости и комфорта.

Подробнее: Знакомство с автомобильной системой кондиционирования воздуха

Это все, что касается этой статьи, в которой обсуждаются распространенные типы систем подвески автомобилей. Я надеюсь, что вы узнаете много нового из чтения, так что, пожалуйста, поделитесь с другими студентами. Спасибо за чтение, увидимся!

Типы подвесок — Список различных типов подвесок

Вы когда-нибудь задумывались, почему вы можете комфортно сидеть в машине даже при длительных поездках? Возможно, вы думаете о сиденьях, конечно, автомобильные сиденья играют определенную роль, но не больше, чем подвеска вашего автомобиля. Да, беспорядочные пружины и амортизаторы, торчащие из-под машины, делают вашу езду плавной. Подвеска вашего автомобиля поглощает удары или неровности до того, как они коснутся рамы, и обеспечит вам комфортную езду. Мало того, передовые системы подвески могут адаптироваться к типу дороги и автоматически настраиваться, чтобы превратить ухабистую дорогу в прогулку в парке.

Прежде чем мы познакомим вас с различными типами подвески, взгляните на несколько компонентов, которые практически одинаковы для всех типов подвесок. Это:

    • Демпфер или амортизатор : Его функция заключается в поглощении ударов от дороги и ударов. Он делает это, поглощая кинетическую энергию, передаваемую от колеса к раме, и преобразуя ее в тепловую энергию. Вот почему амортизаторы заполнены маслом, чтобы они оставались прохладными, поскольку они постоянно поглощают удары от дороги. Демпфер гасит вибрацию и не дает вам подпрыгивать в машине.
    • Катушки или пружины: Катушки также поглощают удары и сжимаются в соответствии с нагрузкой автомобиля. Катушки и амортизаторы в основном работают вместе, чтобы предотвратить крен кузова, то есть предотвратить опрокидывание автомобиля в случае поворота на высокой скорости.
    • Шаровой шарнир: Поскольку при повороте автомобиля действует много вращательных сил, шаровой шарнир помогает в качестве оси вращения, чтобы сгладить процесс.
    • Поворотный рычаг: Поворотный рычаг, также известный как рулевой рычаг, соединяет подвеску с колесом. Очень важная часть системы подвески, поворотный кулак работает как место встречи подвески и колеса.



Подвески различаются в зависимости от типа кузова автомобиля, а иногда и марки. Вот восемь наиболее часто используемых автомобильных подвесок, с которыми вы можете столкнуться.

Многорычажная подвеска

Обратите внимание на несколько рычажных механизмов с левой и правой стороны подвески

Как следует из названия, этот тип подвески имеет несколько звеньев, прикрепленных к раме автомобиля и колесному узлу. Эти многочисленные звенья могут приспосабливаться к любой воздействующей на них силе, поэтому они также используются во внедорожниках. На задних шинах используются системы подвески Multi-Link, обеспечивающие очень комфортную езду и хорошее сцепление с дорогой. В случае крутого поворота эта подвеска будет держать ваши колеса приклеенными к земле. Такие подвески используются в основном на автомобилях премиум-класса из-за их сложной конструкции, а любое повреждение приводит к длительному и дорогостоящему ремонту.

Жесткая подвеска оси

Одна одинарная балка между шпинделями колес

Жесткая подвеска оси, также известная как подвеска оси балки, имеет ось, которая расположена перпендикулярно автомобилю и соединена с колесами через шпиндель колеса, и может комбинироваться с листовыми рессорами или винтовыми пружинами. Жесткая ось очень прочная и может выдерживать большую нагрузку. В отличие от большинства современных подвесок, жесткая подвеска оси имеет очень простую настройку, что упрощает ее ремонт и замену. Эта подвеска и ее модифицированные версии используются в автомобилях большой грузоподъемности из-за их несущей способности и внедорожниках из-за эффективности использования пространства и лучшей артикуляции. Однако эти подвески не предназначены для высоких скоростей и крутых поворотов и могут перевернуть автомобиль при прохождении крутых поворотов.

Подвеска Macpherson

Простая настройка и комфорт — вот что предлагает стойка Macpherson

Разработанная американским автомобильным инженером Эрлом Макферсоном стойка или подвеска Macpherson — одна из наиболее широко используемых систем подвески в автомобилях. Стойка Макферсона широко используется благодаря своей простой конструкции и способности обеспечивать комфорт, контроль и в то же время занимать мало места. Особенностью, которая отличала его, было включение поворотного шарнира в саму подвеску, следовательно, его использование в передней подвеске. Подвеска состоит из демпфера, поворотного кулака с двумя опорами и поперечного рычага. Верхнее крепление на поворотном кулаке соединяется с амортизатором, а нижнее соединяется с рычагом управления, позволяя шасси и колесу двигаться синхронно. Подвеска может быть изменена, чтобы приспособиться к различным транспортным средствам и условиям вождения.

Независимая подвеска

Обратите внимание на то, что левая и правая части полностью независимы друг от друга

Независимая подвеска представляет собой систему подвески, которая устанавливается на каждое отдельное колесо. Это означает, что неровности, испытываемые одним колесом, не влияют на другие. следовательно, предлагая очень удобную езду и контроль. Подвески, в которых используется эта система, включают в себя стойку Макферсона, подвеску с двойным поперечным рычагом, многорычажную подвеску и другие.

Жесткая подвеска – листовая рессора

Листовые рессоры расположены рядом с колесами под амортизаторами

Подобно подвеске оси с балкой по конструкции, жесткая подвеска с листовыми рессорами использует листовые рессоры в качестве амортизаторов вместо винтовых пружин. Листовые рессоры представляют собой длинные пучки пружинного материала, в основном из стали, которые изгибаются под давлением оси автомобиля. Листовые рессоры могут выдерживать большой вес без особых усилий, что делает их идеальными для использования в коммерческих автомобилях. Тем не менее, они не предназначены для комфорта, высокой скорости или крутых поворотов и заставят подвеску изменить управляемость автомобиля в таких условиях.

Подвеска на продольных рычагах

Продольный рычаг показан красным цветом

Подвеска на продольных рычагах состоит из стального рычага, один конец которого шарнирно прикреплен к шасси автомобиля, а другой конец — к задней оси, и амортизатора. Используемая в основном в задней части автомобиля, продольная подвеска не может использоваться для большегрузных автомобилей, так как существует вероятность изгиба рычага, что затруднит управление. Наиболее распространенным примером подвески на продольных рычагах является заднее колесо мотоцикла.

Подвеска на двойных поперечных рычагах

Два А-образных рычага вверху и внизу с каждой стороны известны как поперечные рычаги

Подвеска на двойных поперечных рычагах — одна из самых сложных когда-либо созданных подвесок и наиболее эффективная при сглаживании неровностей дороги. . Подвеска на двойных поперечных рычагах состоит из двух А-образных рычагов, которые выглядят как поперечные рычаги. Такое расположение встречается только на независимых подвесках и обеспечивает больший контроль и комфорт даже на высоких скоростях и быстрых поворотах. Благодаря своей маневренности, стабильности и комфорту подвеска на двойных поперечных рычагах и ее модифицированные версии используются в роскошных автомобилях, спортивных автомобилях и гоночных автомобилях.

Пневматическая подвеска

Черный Пневматические рессоры расположены с обеих сторон рамы, воздушный резервуар справа заполняет пневматические рессоры. амортизаторы. Эти пневмобаллоны можно наполнять воздухом с помощью воздушного компрессора, а также сдувать воздух для регулировки высоты дорожного просвета автомобиля. Пневматическая подвеска является одной из самых удобных и несущих подвесок, поэтому они используются на большинстве роскошных и спортивных автомобилей высшего класса. Благодаря своей несущей способности они также используются на многих грузовиках и автобусах. Пневмоподвески очень адаптивны и вместе с бортовым компьютером могут подстроиться под любой рост, нагрузку или пассажира под требования.

Часто задаваемые вопросы

Каковы недостатки подвески на двойных поперечных рычагах?

Подвески на двойных поперечных рычагах представляют собой очень сложную и тяжелую конструкцию, поэтому, если они получат какие-либо повреждения или нуждаются в ремонте, для них потребуются опытный механик, много времени и много денег. Но подвеска на двойных поперечных рычагах долговечна, и потребуется довольно много времени, прежде чем ей потребуется ремонт или замена.

Почему пневматические подвески такие удобные?

Есть только одно слово — Адаптивность. Пневматические подвески также являются сложными, но очень эффективными конструкциями. В сочетании со сложными датчиками, оснащенными бортовыми компьютерами, они составляют карту дорожной структуры, рассчитывают необходимое давление и регулируют его соответствующим образом. В целом, они, по сути, становятся воздушной подушкой, которая скользит по любой поверхности, не чувствуя неровностей и неровностей.

Каковы недостатки пневматической подвески?

Поскольку пневматические пружины основаны на воздухе и надувных резиновых сильфонах, существует риск их прокола или неправильного надувания. Тем не менее, современные системы противодействуют этому, и риск прокола очень мал, но если они проколоты, то машина станет непригодной для вождения.

Какая система подвески самая экономичная?

Сочетая в себе комфорт и управляемость, стойки Macpherson являются наиболее востребованными подвесками благодаря низким затратам на производство и простой конструкции.
