Тормозной суппорт автомобиля – что это и как работает?

Суппорт — один из элементов системы тормоза. Его основная функция — прижиматься к колодкам в момент нажатия на тормозную педаль, тем самым обеспечивая торможение.

Вторично узел отвечает за удерживание колодок в исключительно параллельном положении, когда они не задействуются. Является единственной подвижной деталью во всей конструкции тормозов. От работоспособности элемента во многом зависит эффективность тормозного действия.

Примечание! Суппорт присутствует исключительно в дисковой тормозной системе. Барабанный тип работает по другому принципу.

Виды

Единственным способом классификации суппортов выступает тип конструкции. По данному критерию выделяют несколько разновидностей.

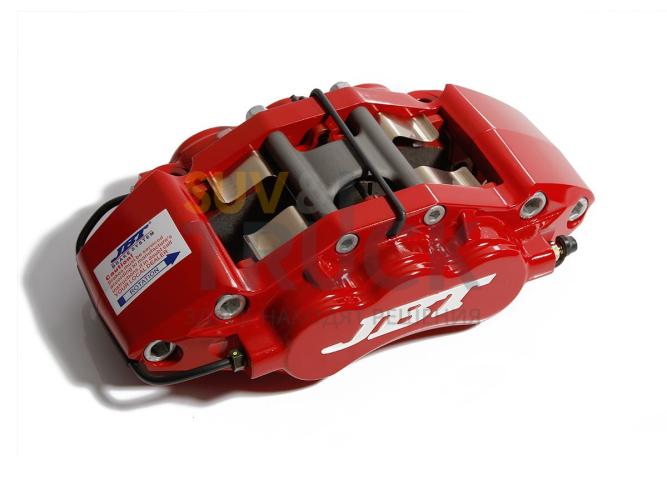

Первая из них — фиксированные. Конструкционно представляют собой металлический корпус, в котором симметрично расположены несколько цилиндров. В каждом из них есть поршни. Двигаясь, они прижимают обе колодки к диску в одно время, что и дает эффект торможения. При этом поршней может быть больше одного в цилиндре (2, 4, 8 и т. д.), но подобные суппорты относятся к дорогим и высокопроизводительным вариантам.

Сам корпус жестко крепится к кронштейну машины (зачастую к поворотному кулаку задней или передней подвески). Движение поршней обеспечивается за счет тормозной жидкости, подаваемой через систему из шланга и трубок. Чтобы торможение было одновременным, жидкость подается сразу в каждый цилиндр, это приводит в движение все поршни. В состоянии покоя колодки удерживаются специальными пружинами.

Фиксированные суппорты являются более ранней разработкой. Считаются проверенным востребованным решением, хотя и более дорогостоящим. Устанавливается в первую очередь на грузовиках и спорткарах, а вообще подходят для любых авто с мощным мотором и большими габаритами.

Вторая разновидность — суппорты с плавающей скобой. Кардинальное отличие от предыдущего вида в том, что в этом случае одна из колодок постоянно пребывает в недвижимом положении. За второй размещен гидроцилиндр (одно-/двухпоршневой), который под давлением жидкости двигает колодку и прижимает к поверхности диска. В то же время направляющая скоба способствует прижиму второй колодки. Сам цилиндр находится в металлическом корпусе.

Плавающий тип легче фиксируемого и в производстве обходится значительно дешевле. При работе «прогревает» тормозную жидкость до меньших температур (разница составляет около 30-50℃). Чаще всего встречается на недорогих легковых автомобилях. До сих пор этот вид суппорта не приобрел повсеместного применения по причине того, что уступает фиксированной категории по эффективности торможения. Ведь из-за особенностей принципа действия колодки прижимаются с задержкой, а не одновременно.

Кроме того, данные детали обладают конструкцией «открытого» типа, которая является уязвимой перед пагубным воздействием внешних факторов. Например, при контакте с водой снижаются тормозные характеристики.

Примечание! Наиболее часто используемая схема суппорта обоих типов — две колодки на одно колесо с двухточечным креплением к ступице. Точная комплектация может разниться в зависимости от конкретного автомобиля.

Есть ли разница между передними и задними суппортами?

Оба агрегата действуют по одинаковому принципу, однако отличаются адаптацией к условиям использования: узлы, расположенные на задней оси, переделаны под работу с ручным тормозом. Соответственно, в силу конструктивных особенностей деталей не получится, например, установить передний суппорт вместо заднего и наоборот. Также задние превосходят передние по габаритам и обладают более сложной конструкцией.

устройство автомобиля

Суппорт тормозной – устройство, признаки неисправности, обслуживание — Словарь автомеханика

Суппорт тормозной представляет собой устройство, прижимающее тормозные колодки к диску во время торможения автомобиля.
Фактически суппорт является единственной подвижной частью автомобильной тормозной системы, поэтому ее работоспособность
в наибольшей степени зависит от исправности данного элемента.

фотогалерея:

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей.
Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали,
воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов,
которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску,
прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля.
Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении
относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней,
к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта
к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо
и двухточечное крепление к ступице.

Устройство тормозного суппорта

Признаки неисправности суппортов

Суппорт колеса обязательно должен быть качественным. Под воздействием возникающего в процессе торможения
трения тормозные колодки и сам суппорт нагреваются. Поэтому помимо механической прочности к ним
предъявляются серьезные требования в части теплостойкости и высокой скорости теплоотдачи,
чтобы избежать заклинивания поршней и деформации частей тормозной системы.

Пыльник направляющей неприметная на первый взгляд деталь, но ее дефект может привести к заклиниванию суппорта.

Помимо ситуаций, когда тормозная система уже явственно не работает о том, что суппорт тормозной в ближайшее время
выйдет из строя могут свидетельствовать и другие признаки. В частности это скрип и стук в зоне расположения
суппортов. Появление скрипа свидетельствует об усилении процессов трения в механизме, что постепенно разрушает его.
Проблемы, которые приводят к такому, разнообразны. Это перекос тормозных колодок или их неправильная установка,
а также чрезмерно изношенные тормозные диски (как результат может появится биение в руль).

Также замена суппорта может потребоваться в том случае, если на нем разорван пыльник поршня.
Это чревато тем, что внутренности суппорта, в частности его цилиндр, становятся беззащитными перед проникновением
внутрь грязи, повышающей трение между поршнем и цилиндром, а также провоцирующей образование ржавчины,
что ведет к неизбежному заклиниванию поршня.

Ремонт суппортов

Поскольку суппорты можно считать условно доступными деталями, их ремонт некоторые автолюбители выполняют самостоятельно,
в домашних условиях. В принципе, элементарная проверка и первичный ремонт не представляют собой ничего особо сложного.

Стандартный ремонт суппорта заключается в переборке, смазке направляющих и замене пыльников направляющих.

Для начала необходимо разобрать суппорт, полностью вычистить его от старой смазки и нанести новую.
Также нужно проверить степень износа и старения резиновых уплотнителей и обратно собрать конструкцию.
Если не возникает никаких экстренных ситуаций, процесс не занимает слишком много времени.

Сначала снимается колесо с установленного на подпорки автомобиля. Чтобы заменить тормозную колодку на суппорте
чаще всего достаточно отвинтить всего один, расположенный в нижней части винт, крепящий суппорт к скобе.
Очень важно вместо изношенных установить новые колодки в точно таком положении, в каком стояли старые.
При таком ремонте суппорта не следует отключать от него канал с тормозной жидкостью, чтобы избежать образования
протечки в дальнейшем. Если обнаружена проблема с поршнем или другими деталями суппорта, лучше отправиться
для ее устранения на СТО.
