Соотношение дизельного топлива и воздуха в двс: Горение топлива в цилиндрах дизеля

Система контроля соотношения «воздух/топливо» для газодизельных двигателей.

Исторически сложилось, что газодизельные решения должны быть максимально простыми и дешевыми. Такой подход диктовался прежде всего экономическими соображениями так, как конверсии подвергались восновном бывшие в употребление машины с маленьким остаточным сроком службы. И он безусловно оправдан. Не стоит забывать и о надежности, по настоящему надежны только простые решения.

Каждое новшество и усложнение систем с большим трудом пробивало себе дорогу в жизнь. Первое поколение газодиельных систем не имело даже средств контроля подачи дизельного топлива ( эмуляция педали или упраление давлением для топливной аппаратуры common rail ). Однако, производителям и клиентам достаточно быстро стало понятно, что без уменьшения количества подаваемого топлива практически не возможно добится замещения выше 40%. И системы эмуляции нажатия на педаль газа стали использоваться в газодизельных комплектах повсеместно.

 Очередным претендентом на новый стандарт «де факто» для газодизельных систем является воздушная заслонка.

Для понимания причины важность регулирования количества подаваемого воздуха придется немного углубится в теорию.

Понятие о регулировании ДВС ( качественное и количественное регулирование ). [1]

Первый способ регулирования ДВС — изменение массы свежего заряда, поступающего в цилиндр двигателя. В этом случае для понижения мощности двигателя уменьшают массу свежего заряда без изменения состава горючей смеси. Такой способ регулирования называется количественным регулированием и практически осуществляется путем установки дополнительного сопротивления в виде дроссельной заслонки во впускном трубопроводе. В результате дросселирования свежего заряда давление его уменьшается. Чем больше прикрыто проходное сечение, тем выше сопротивление впуска и меньше наполнение цилиндра, а следовательно, развиваемая двигателем мощность.
Существенным недостатком количественного регулирования является увеличение насосных потерь вследствие дросселирования и значительное снижение давления в конце сжатия при работе на малых нагрузках. К преимуществу этогоспособа регулирования следует отнести то, что при этом можно выбрать рациональный коэффициент избытка воздуха, обеспечивающий хорошее сгорание топлива на всех режимах работы двигателя.

При втором способе регулирования — остается постоянным количество воздуха,поступающего в цилиндр, но меняется расходвпрыскиваемого через форсунку топлива, что приводит к изменению качества горючей смеси, а следовательно, теплоты сгорания горючей смесии развиваемой двигателем мощности. Этот способ регулирования называется качественным регулированием. Ввиду того, что расход воздуха, поступающего в цилиндр, с изменением нагрузки остается постоянным, при качественном регулировании давление ра в цилиндре в конце впуска, давление рс в конце сжатия и температура Тс в конце сжатия при одной и той же частоте вращения не меняются.
Значительное изменение состава горючей смеси при качественном регулировании обусловливает невозможность его применения в двигателях с внешним смесеобразованием: при увеличении коэффициента избытка воздуха обедняется горючая смесь, что приводит к понижению скорости сгорания, мощности и ухудшениюэкономичности двигателя. При слишком обедненной смеси появляются пропуски зажигания, работа двигателя становится неустойчивой и возможна его остановка.Специфические особенности образования рабочей смеси и процесса сгоранияв дизелях определяют возможность быстрого воспламенения и полного сгорания топлива при больших коэффициентах избытка воздуха.
Третьим способом является способ регулирования, применяемый в газовых двигателях — так называемое смешанное регулирование.При смешанном регулировании увеличения или уменьшения мощности в области больших нагрузок достигают путем изменения состава смеси в пределах допустимых значений а, в области малых нагрузок — путем изменения расхода смеси.

Понятие о стехеометрическом соотношении. Процессы сгорания дизельного топлива

Стехиометрическая горючая смесь — смесь окислителя и горючего, в которой окислителя ровно столько, сколько необходимо для полного окисления горючего.[3]

Стехиометрическая смесь обеспечивает полное сгорание топлива без остатка избыточного окислителя в продуктах горения. Исходя из содержнания C и h3 в ДТ можно вычислить, что для сгорания 1 кг дизельного топлива требуется 14,5 кг воздуха, а для сгорания 1 кг чистого метана 17,2 кг воздуха.

Практически же для полного сгорания в цилиндры дизеля подается воздуха СУЩЕСТВЕННО больше, чем теоретически необходимо. Это вызывается тем, что дизельное топливо даже при самых современных технологиях распыления, остается каплей, но не молекулой ( см. иллюстрацию ниже [2]).

Горение этой капли осуществляется только в очень маленьклм «шарике» воздуха вокруг этой капли. Дизелю всегда нехватает воздуха, по этому на дизелях и нет воздушных залонок ( на самом деле иногда бывают, для исключения белого дымления при запуске или для обеспечения каких-то экзотических режимов, связанных с экологическими требованиями.) Собственно из этой вечной нехватки и вытекает качественное регулирование дизельных двигателей.

Для количественного измерения качества горючей смеси используется соотношение воздух-топливо (air fuel ratio, AFR). AFR = масска в кг воздуха/масса в кг толива.

На режимах малой нагрузке AFR высокооборотных транспортных дизелей может доходить до значений 100 и выше. По мере увеличения нагрузки на двигатель AFR стремится приблизится к стехимометрическому, но все равно превышает его. Занчения AFR соответсвующие подлинной стехиометрии можно увидеть на дизелельном двигатели только в короткие моменты, когда подача топлива резко возрасла, а турбонагнетатель не успел еще раскрутится и подать достаточное количество воздуха.

Процессы сгорания композитного топлива в газодизельном двигателе.

При реализации класического газодизельного цикла без возможности регулирования количества подаваемого воздуха в режимах малых нагрузок сгорание газзообразного топлива проходит в условиях сверхобедненной смеси. По причинам снижения температуры сгорания и скорости сгорания такой смеси наблюдается существенное недогорание газового топлива с последующем выбрасывания его излишков через выхлопной коллектор.

Потери тепла вследствии недогорания топлива в двигателе ГД100 [4]

Кроме яления недогорания, при определенных режимах работы ДВС может возникать явление срыва процесса сгорания сильно обедненной газо-воздушной смеси, что выражается в неприятных звуках и скачкообразному изменению тяги.

Реализация системы управления количеством подаваемого воздуха для газодизельных двигателей.

На практике возможно 2 варианта.

Вариант 1. Воздушная заслонка может быть установлена непосредствено перед входным коллектором, реализуя классическую схему количественного регулирования. Преиимуществом данного подхода является возможность работать на смесях благоприятного состава во всем диапазоне рабочих характеристик газодизельного двигателя. Миниусы такого подхода заключаются в резком снижении топливной эффективности двигателя на малых нагрузках.

Вариант 2. Воздушная заслонка установлена в обход турбины для организации сброса избыточного давления с выхода на вход турбонагнетателя. Реализуется специфический вариант смешанного регулирования с элементами количественного и качественного регулирования в зависимости от режима работы газодизельного двигателя.

Сравнительные результаты применения Врианта 1 и Варианта 2 для дизельного двигателя CUMMINS ISF 2.8 на режиме хлостого хода:

Выводы и практические рекомендации.

Система контроля подаваемого топлива для газодизельных двигателей позволяет снизить количество потребляемого газа необходимого для замещения 1 л ДТ примерно на 20% с 1.2 нм3 на 1 ДТ, до 1 нм3 на 1 л ДТ, что позволяет при сохранении замещения увеличить пробег ТС на одной заправке. Улучшение словий сгорания природит к росту замещещения дизельного топлива газовым на 10-15% по сравнению с обычными газодизельными системами.

Для практического применения в газодизельных двигателях предпочтительным представляется Вариант2, по следующим соображениям:

• Несмотря на невозможность обагащения смеси на режимах с малым давлением наддува, общая топливная эффективность газодизельного двигателя не ухудшается.
• Подача газа перед турбиной создает идеальную гомогенную смесь, что улучшает условия сгорания.
• Конструктивная простота исполнения.
• Большая взрывопожаро безопасность.

Июнь 2020 года. Абакумов А.М.

Список использованной литературы

[1] А. С. Орлин, Устройство и работа поршневых и комбинированных двигателей. 1990. сс. 38–40.
[2] L. Bravo, C. Ivey, D. Kim, и S. Bose, «High-fidelity simulation of atomization in diesel engine sprays», 2014, сс. 89–98.
[3] https://ru.wikipedia.org/wiki/Стехиометрическая_горючая_смесь
[4] К. И. Генкин, Газовые двигатели. Машиностроение, 1977. c. 142

Процесс сгорания топлива в дизелях

Главная » Литература по ремонту и обслуживанию тепловозов » Г. Д. Меркурьев. Тепловозной бригаде о топливе и смазке

Под сгоранием понимают быстро протекающую химическую реакцию окисления топлива, сопровождающуюся выделением тепла и появлением пламени. При сгорании химическая энергия топлива превращается в тепловую энергию продуктов сгорания, которая используется в двигателях. Воспламенение рабочей смеси в цилиндре дизеля в отличие от карбюраторного двигателя происходит без участия внешнего источника пламени (искры).

В цилиндре дизеля при такте всасывания поступает воздух, который при следующем перемещении поршня (такт сжатия) сжимается до давления 25-60 кГ/см2. Температура воздуха в цилиндре при таком давлении поднимается до 650-750°С. В нагретый и сжатый воздух в конце такта сжатия насосами высокого давления с силой впрыскивается через форсунку топливо и в распыленном состоянии перемешивается с воздухом, образуярабочую смесь, которая без постороннего источника воспламеняется и сгорает. Достижение таких высоких параметров воздуха в дизелях тепловозов обеспечивается за счет высокой степени сжатия.

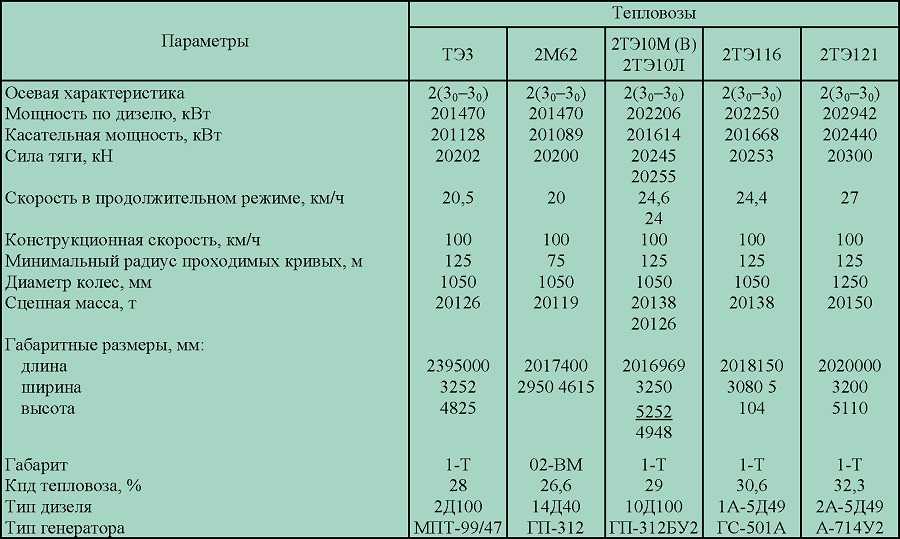

В табл. 6 приведены данные о степени сжатия и максимальном давлении сгорания топлива по дизелям основных серий тепловозов.

Таблица 6

Для нормального сгорания топлива необходимо, чтобы оно успевало полностью испариться в цилиндре. Соотношение топлива и воздуха в объеме цилиндра должно быть равномерным. Эти условия достигаются как за счет конструкционных особенностей топливной аппаратуры и камеры сгорания двигателя, так и за счет свойств дизельного топлива (вязкости, фракционного состава, плотности и др. ).

Для полного испарения н сгорания топлива в цилиндрах необходимо тонкое его распыливание. Если в цилиндре дизеля какая-то часть топлива к моменту воспламенения будет находиться в каплевидном состоянии, то процесс сгорания будет частично задерживаться н топливо будет догорать в конце такта расширения или даже при выпуске. За счет этого будет перегреваться дизель и падать его мощность. Для полного сгорания топлива необходимо, чтобы было подано в дизель достаточное количество воздуха, а процесс перемешивания топлива с воздухом происходил бы равномерно. Если в дизель будет подано недостаточное количество воздуха, то это приведет к неполному сгоранию рабочей смеси, т. е. в продук тах сгорания останутся горючие вещества — окись углерода или чистый углерод в виде сажи. Поэтому для полного сгорания топлива в цилиндры двигателя подается воздух с некоторым избытком.

Теоретически установлено, что для сгорапия 1 кг дизельного топлива требуется 14,5 кг воздуха. Практически же для полного сгорания в цилиндры дизеля подается воздуха больше, чем теоретически необходимо. Это вызывается тем, что на испарение топлива от момента его впрыскивания до начала горения в современном высокооборотном дизеле отводится мало времени (0,003 — 0,004 сек). За такое короткое время топливо не успевает полностью и равномерно перемешиваться с воздухом, если его не будет подано с избытком, а следовательно, и сгорание топлива будет неполным-дизель будет дымить. Отношение фактического расхода воздуха, вводимого в цилиндры дизеля на 1 кг топлива, к теоретически необходимому количеству воздуха называется коэффициентом избытка воздуха и обозначается греческой буквой а (альфа). Так, например, при номинальной мощности дизеля 2Д100 на 1 кг сжигаемого дизельного топлива расходуется около 26 кг воздуха. В этом случае коэффициент избытка воздуха составляет:

а = 26,0: 14,5= 1,8.

Следовательно, если два дизеля 2Д100 тепловоза ТЭЗ в 1 ч сжигают при максимальной форсировке 700 кг дизельного топлива, то для полного сгорания такого количества топлива при коэффициенте избытка воздуха 1,8 необходимо в цилиндры дизеля подать (26X700) = = 18 200 кг, или 14 500 м3 воздуха (1 кг воздуха при нормальных условиях занимает объем примерно 0,8 м3). Если коэффициент избытка воздуха будет чрезмерно большим, то это также нежелательно, так как часть полезной энергии топлива затрачивается на нагревание избыточного воздуха, отчего понижается температура горения, а следовательно, снижается мощность дизеля. Для экономичной и надежной работы дизеля тепловоза выбор коэффициента избытка воздуха имеет очень важное значение.

Процесс сгорания топлива в дизелях с воспламенением от сжатия обычно принято разделять на три фазы.

Первая фаза — период задержки воспламенения, или период предварительного окисления, который зависит от химического и фракционного состава топлива, от температуры и давления рабочей смеси в камере сгорания. Наименьшим периодом задержки воспламенения обладают парафиновые углеводороды, затем идут нафтеновые и наибольшим периодом — ароматические.

Повышение температуры воздуха к моменту впрыска топлива увеличивает нагрев его, в результате чего возрастает скорость испарения, улучшается самовоспламеняемость топлива, сокращается первый период. При повышении давления температура самовоспламенения снижается. Кроме того, при тонком распиливании повышается поверхностное испарение, происходит наиболее равномерное распределение топлива по объему цилиндра, что также вызывает сокращение первого периода.

Вторая фаза — период быстрого сгорания топлива и резкого нарастания давления, зависящий от количества топлива, впрыснутого в цилиндр, а также от скорости распространения пламени. Если при этом периоде интенсивность приращения давления не превышает 4-6 кГ/см2 за время поворота коленчатого вала на 1°, то принято считать, что двигатель будет работать нормально. Большие величины приращения давления в цилиндрах вызывают жесткую работу дизеля (стуки), при этом повышается давление на подшипники.

Третья фаза — период замедленного регулируемого горения, зависящий от скорости подаваемого во времени топлива и от протекания первых двух фаз.

Общей основной характеристикой для всех видов топлива является теплота его сгорания. Теплотой сгорания топлива называется количество тепла в кал (калориях), которое выделяется при полном сгорании единицы массы или объема топлива. Различают высшую и низшую теплоту сгорания топлива.

Высшей теплотой сгорания называют количество тепла, которое выделяется при полном сгорании весовой (1 кг) или объемной (1 л) единицы топлива и при конденсации воды, образовавшейся за счет сгорания водорода, входящего в состав углеводородов топлива.

Низшей теплотой сгорания называется количество тепла, которое выделяется при полном сгорании 1 кг или 1 л топлива без учета тепла, выделяющегосяпри конденсации воды. Разница между высшей и низшей теплотой сгорания для дизельного топлива составляет от 5 до 10%.

Для оценки теплотехнических свойств топлива и технических расчетов пользуются низшей теплотой сгорания. Теплота сгорания топлива, выраженная в килокалориях на 1 кг топлива (ккал/кг), называется весовой теплотой сгорания, а выраженная в килокалориях на 1 л топлива (ккал1л)-объемной теплотой сгорания. Объемная теплота сгорания численно равна весовой теплоте сгорания, умноженной на удельный вес топлива.

Для сравнения укажем, что при сгорании 1 кг дизельного топлива выделяется в среднем около 10 200 ккал тепла, при сгорании 1 кг высококачественного угля (антрацита) выделяется 8 000 ккал, а при сгорании 1 кг сухих березовых дров — 4 700 ккал.

Оценку качества сгорания дизельного топлива производят цетановым числом.

Соотношение воздух-топливо – x-engineer.org

Содержание

• Определение соотношения воздух-топливо
• Формула соотношения воздух-топливо
• Соотношение воздух-топливо для различных видов топлива
• Как рассчитывается стехиометрическое соотношение воздух-топливо

90 005 Лямбда воздушное топливо отношение

• Соотношение воздух-топливо и мощность двигателя
• Калькулятор соотношения воздух-топливо
• Влияние соотношения воздух-топливо на выбросы двигателя
• Лямбда-регулирование сгорания с обратной связью

Определение соотношения воздух-топливо

Тепловые двигатели используют топливо и кислород (из воздуха) для производства энергии посредством сгорания. Для обеспечения процесса сгорания в камеру сгорания необходимо подавать определенное количество топлива и воздуха. полное сгорание происходит, когда все топливо сгорает, в выхлопных газах не будет несгоревшего топлива.

Соотношение воздух-топливо определяется как соотношение воздуха и топлива в смеси, приготовленной для сжигания. Например, если у нас есть смесь метана и воздуха с соотношением воздух-топливо 17,5, это означает, что в смеси у нас 17,5 кг воздуха и 1 кг метана.

Идеальное (теоретическое) соотношение воздух-топливо для полного сгорания называется стехиометрическим соотношением воздух-топливо . Для бензинового (бензинового) двигателя стехиометрическое соотношение воздух-топливо составляет около 14,7: 1. Это значит, что для полного сгорания 1 кг топлива нам потребуется 14,7 кг воздуха. Возгорание возможно, даже если АТР отличается от стехиометрического. Для процесса сгорания в бензиновом двигателе минимальное значение AFR составляет около 6:1, а максимальное может достигать 20:1.

Когда соотношение топливовоздушной смеси выше стехиометрического соотношения, смесь топливовоздушной смеси называется обедненной . Когда соотношение воздух-топливо ниже стехиометрического соотношения, воздушно-топливная смесь называется богатой . Например, для бензинового двигателя AFR 16,5:1 соответствует обедненной смеси, а 13,7:1 – богатой смеси.

Назад

Формула соотношения воздух-топливо

В контексте двигателей внутреннего сгорания соотношение воздух-топливо (AF или AFR) определяется как соотношение между массой воздуха m _a и масса топлива m _f , используемая двигателем при работе:

\[\bbox[#FFFF9D]{AFR = \frac{m_a}{m_f}} \tag{1} \]

Обратное отношение называется соотношением топлива и воздуха (FA или FAR) и рассчитывается как:

\[FAR = \frac{m_f}{m_a} = \frac{1}{AFR} \tag{1 }\]

Назад

Соотношение воздух-топливо для различных видов топлива

В таблице ниже мы можем увидеть стехиометрическое соотношение воздух-топливо для нескольких ископаемых видов топлива.

9 0089

90 089

Источник: wikipedia.org

Например, чтобы полностью сжечь 1 кг этанола, нам нужно 9кг воздуха, а для сжигания 1 кг дизельного топлива необходимо 14,5 кг воздуха.

Искровое зажигание (SI) Двигатели обычно работают на бензине (бензине) топлива. AFR двигателей SI колеблется в диапазоне от 12:1 (богатая смесь) до 20:1 (бедная смесь) в зависимости от режима работы двигателя (температура, частота вращения, нагрузка и т. д.). Современные двигатели внутреннего сгорания работают, насколько это возможно, в пределах стехиометрического AFR (в основном из-за доочистки газа). В таблице ниже вы можете увидеть пример AFR двигателя SI, функции частоты вращения двигателя и крутящего момента.

Изображение: Пример зависимости соотношения воздух-топливо (AFR) от частоты вращения и крутящего момента двигателя

Воспламенение от сжатия (CI) Двигатели обычно работают на дизельном топливе. Из-за характера процесса сгорания двигатели с системой внутреннего сгорания всегда работают на бедных смесях с AFR от 18: 1 до 70: 1. Основное отличие от двигателей SI заключается в том, что двигатели CI работают на стратифицированных (неоднородных) воздушно-топливных смесях, а SI работают на гомогенных смесях (в случае двигателей с портовым впрыском).

Приведенная выше таблица вводится в сценарий Scilab, после чего создается контурный график.

 EngSpd_rpm_X = [500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 6500];
EngTq_Nm_Y = [10;20;30;40;50;60;70;80;90;100;110;120;130;140];
EngAFR_rat_Z = [14 14,7 16,4 17,5 19,8 19,8 18,8 18,1 18,1 18,1 18,1 18,1 18,1;
                14 14,7 14,7 16,4 16,4 16,4 16,5 16,8 16,8 16,8 16,8 16,8 16,8;
                14 14,7 14,7 14,7 14,7 14,7 14,7 15,7 15,7 15,3 14,9 14,914,9;
                14,2 14,7 14,7 14,7 14,7 14,7 14,7 14,7 14,7 13,9 13,3 13,3 13,3;
                14,7 14,7 14,7 14,7 14,7 14,7 14,7 14,7 14,7 14,5 12,9 12,9 12,9;
                14,7 14,7 14,7 14,7 14,7 14,7 14,7 14,7 14,3 13,3 12,6 12,1 11,8;
                14,7 14,7 14,7 14,7 14,7 14,7 14,7 14,7 13,6 12,9 12,2 11,8 11,3;
                14,1 14,2 14,7 14,7 14,7 14,7 14,7 14,7 13,3 12,5 11,9 11,4 10,9;
                13,4 13,4 13,8 14,3 14,3 14,7 14,7 13,6 13,1 12,2 11,5 11,1 10,7;
                13,4 13,4 13,4 13,4 13,4 13,6 13,6 12,1 12,1 11,6 11,2 10,8 10,5;
                13,4 13,4 13,4 13,4 13,1 13,1 13,1 11,8 11,8 11,2 10,7 10,5 10,3;
                13,4 13,4 13,4 13,4 12,912,9 12,5 11,6 11,3 10,5 10,4 10,3 10,2;
                13,4 13,4 13,4 13,4 12,9 12,9 12,5 11,6 11,3 10,5 10,4 10,3 10,2;
                13,4 13,4 13,4 13,4 12,9 12,9 12,5 11,6 11,3 10,5 10,4 10,3 10,2];
контур(EngSpd_rpm_X,EngTq_Nm_Y,EngAFR_rat_Z',30)
сетка()
xlabel('Обороты двигателя [об/мин]')
ylabel('Момент двигателя [Нм]')
название('x-engineer. org')


Выполнение приведенных выше инструкций Scilab создаст следующий контурный график:

Изображение: контурный график воздуха и топлива в Scilab

Назад

Как рассчитывается стехиометрическое соотношение воздух-топливо

Чтобы понять, как рассчитывается стехиометрическое соотношение воздух-топливо, нам нужно рассмотреть процесс сгорания топлива. Горение – это в основном химическая реакция (называемая окислением ), в которой топливо смешивается с кислородом и образуется двуокись углерода (CO ₂ ), вода (H ₂ O) и энергия (тепло). Учтите, что для того, чтобы произошла реакция окисления, нужна энергия активации (искра или высокая температура). Кроме того, чистая реакция сильно экзотермична (с выделением тепла).

\[\text{Топливо}+\text{Кислород}\xrightarrow[высокая \text{ } температура \text{ (CI)}]{искра \text{ (SI)}} \text{Углекислый газ} + \ text{Вода} + \text{Энергия}\]
Пример 1. Для лучшего понимания рассмотрим реакцию окисления метана . Это довольно распространенная химическая реакция, так как метан является основным компонентом природного газа (в пропорции около 94 %).

Шаг 1 . Напишите химическую реакцию (окисление)

\[CH_4 + O_2 \rightarrow CO_2 + H_2O\]

Шаг 2 . Сбалансируйте уравнение

\[CH_4 + {\color{Red} 2} \cdot O_2 \rightarrow CO_2 +{\color{Red} 2} \cdot H_2O\]

Шаг 3 . Запишите стандартный атомный вес для каждого атома

\[ \begin{split}
\text{Водород} &= 1,008 \text{ а.е.м.}\\
\text{Углерод} &= 12,011 \text{ а.е.м.}\\
\text{Кислород} &= 15,999 \text{ а.е.м.}
\end{split} \]

Шаг 4 . Рассчитайте массу топлива, которое составляет 1 моль метана, состоящего из 1 атома углерода и 4 атомов водорода.

\[m_f =12,011 + 4 \cdot 1,008 = 16,043 \text{g}\]

Шаг 5 . Вычислите массу кислорода, состоящего из 2 молей, каждый из которых состоит из 2 атомов кислорода.

\[m_o =2 \cdot 15,999 \cdot 2= 63,996 \text{ g}\]

Шаг 6 . Рассчитайте необходимую массу воздуха, содержащего расчетную массу кислорода, принимая во внимание, что воздух содержит около 21 % кислорода.

\[m_a = \frac{100}{21} \cdot m_o=\frac{100}{21} \cdot 63,996 = 304,743 \text{g}\]

Шаг 7 . Рассчитайте соотношение воздух-топливо, используя уравнение (1)

\[AFR = \frac{m_a}{m_f} = \frac{304,743}{16,043} = 18,995 \]

Расчетное значение AFR для метана не совсем соответствует указанному в литература. Разница может заключаться в том, что в нашем примере мы сделали несколько допущений (воздух содержит только 21 % кислорода, продукты сгорания – только углекислый газ и вода).
Пример 2. Тот же метод можно применить для сжигания бензина. Учитывая, что бензин состоит из изооктана (C ₈ H ₁₈ ), рассчитайте стехиометрическое соотношение воздух-топливо для бензина .

Шаг 1 . Напишите химическую реакцию (окисление)

\[C_{8}H_{18} + O_2 \rightarrow CO_2 + H_2O\]

Этап 2 . Сбалансируйте уравнение

\[C_{8}H_{18} + {\color{Red} {12,5}} \cdot O_2 \rightarrow {\color{Red} 8} \cdot CO_2 +{\color{Red} 9} \cdot H_2O\]

Шаг 3 . Запишите стандартный атомный вес для каждого атома

\[ \begin{split}
\text{Водород} &= 1,008 \text{ а.е.м.}\\
\text{Углерод} &= 12,011 \text{ а.е.м.}\\
\text{Кислород} &= 15,999 \text{ а.е.м.}
\end{split} \]

Шаг 4 . Рассчитайте массу топлива, которое составляет 1 моль изооктана, состоящего из 8 атомов углерода и 18 атомов водорода.

\[m_f =8 \cdot 12,011 + 18 \cdot 1,008 = 114,232 \text{g}\]

Шаг 5 . Вычислите массу кислорода, который состоит из 12,5 молей, каждый моль состоит из 2 атомов кислорода.

\[m_o =12,5 \cdot 15,999 \cdot 2= 399,975 \text{g}\]

Шаг 6 . Рассчитайте необходимую массу воздуха, содержащего расчетную массу кислорода, принимая во внимание, что воздух содержит около 21 % кислорода.

\[m_a = \frac{100}{21} \cdot m_o=\frac{100}{21} \cdot 399,975 = 1904,643 \text{g}\]

Шаг 7 . Рассчитайте соотношение воздух-топливо, используя уравнение (1)

\[AFR = \frac{m_a}{m_f} = \frac{1904,643}{114,232} = 16,673 \]

Опять же, расчетное стехиометрическое соотношение воздух-топливо для бензина равно несколько отличается от приведенного в литературе. Таким образом, результат приемлемый, так как мы сделали много допущений (бензин содержит только изооктан, воздух содержит только кислород в пропорции 21 %, единственные продукты сгорания – углекислый газ и вода, горение идеальное).

Назад

Лямбда соотношение воздух-топливо

Мы увидели, что такое и как рассчитать стехиометрическое (идеальное) соотношение воздух-топливо. В реальности двигатели внутреннего сгорания работают не именно с идеальным AFR, а с близкими к нему значениями. Таким образом, мы будем иметь идеальное и фактическое соотношение AFR воздух-топливо. Соотношение между фактическим соотношением воздух-топливо (AFR _{, фактическое} ) и идеальным/стехиометрическим соотношением воздух-топливо (AFR _{, идеальное} ) называется эквивалентным соотношением воздух-топливо 9.0028 или лямбда (λ).

\[\bbox[#FFFF9D]{\lambda = \frac{AFR_{actual}}{AFR_{ideal}}} \tag{3}\]

Например, идеальное соотношение воздух-топливо для бензина ( бензиновый) двигатель 14,7:1. Если фактическое/реальное значение AFR равно 13,5, коэффициент эквивалентности лямбда будет равен:

\[\lambda = \frac{13,5}{14,7} = 0,92\]

В зависимости от значения лямбда двигатель запускается с обедненной, стехиометрической или богатой воздушно-топливной смесью.

9 0077 Недостаточно воздуха для полного сжигания количества топлива; после сгорания в выхлопных газах присутствует несгоревшее топливо

В зависимости от вида топлива (бензин или дизель) и типа впрыска (прямой или непрямой) двигатель внутреннего сгорания может работать на бедной, стехиометрической или богатой смеси топливные смеси.

Изображение: 3-цилиндровый бензиновый двигатель Ecoboost с непосредственным впрыском топлива (лямбда-карта)
Кредит: Ford

Например, 3-цилиндровый двигатель Ford Ecoboost работает со стехиометрическим соотношением воздух-топливо на холостом ходу и средних оборотах двигателя и во всем диапазоне нагрузок, а также с обогащенной топливно-воздушной смесью на высоких оборотах и ​​нагрузке. Причина, по которой он работает с обогащенной смесью при высоких оборотах двигателя и нагрузке, заключается в охлаждении двигателя . Дополнительное топливо (которое останется несгоревшим) впрыскивается для поглощения тепла (путем испарения), тем самым снижая температуру в камере сгорания.

Изображение: Дизельный двигатель (лямбда-карта)
Авторы и права: wtz.de

Двигатель с воспламенением от сжатия (дизельный) работает все время на обедненной воздушно-топливной смеси , значение коэффициента эквивалентности (λ) зависит от рабочая точка (скорость и крутящий момент). Причиной этого является принцип работы дизеля: регулирование нагрузки не за счет массы воздуха (которого всегда в избытке), а за счет массы топлива (времени впрыска).

Помните, что стехиометрический коэффициент эквивалентности (λ = 1,00) означает соотношение воздух-топливо 14,7:1 для бензиновых двигателей и 14,5:1 для дизельных двигателей.

Назад

Соотношение воздух-топливо и мощность двигателя

Мощность двигателя и расход топлива сильно зависят от соотношения воздух-топливо. Для бензинового двигателя наименьший расход топлива достигается при обедненной смеси AFR. Основная причина заключается в том, что кислорода достаточно для полного сжигания всего топлива, что выражается в механической работе. С другой стороны, максимальная мощность достигается при обогащении топливно-воздушных смесей. Как объяснялось ранее, подача большего количества топлива в цилиндр при высокой нагрузке двигателя и скорости охлаждает камеру сгорания (за счет испарения топлива и поглощения тепла), что позволяет двигателю развивать максимальный крутящий момент двигателя и, следовательно, максимальную мощность.

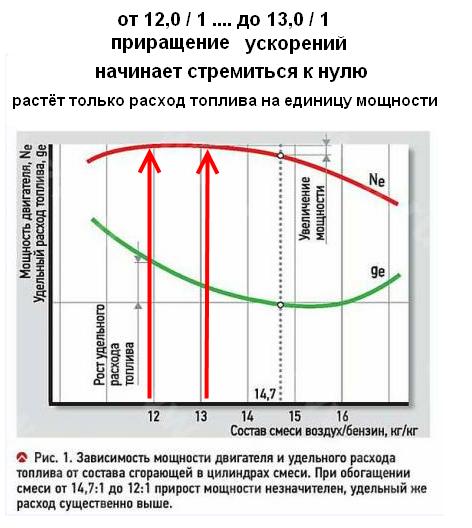

Изображение: Функция мощности двигателя и расхода топлива от соотношения воздух-топливо (лямбда)

На рисунке выше видно, что мы не можем получить максимальную мощность двигателя и наименьший расход топлива при одном и том же соотношении воздух-топливо. Наименьший расход топлива (наилучшая экономия топлива) достигается при использовании бедных воздушно-топливных смесей с AFR 15,4: 1 и коэффициентом эквивалентности (λ) 1,05. Максимальная мощность двигателя достигается при обогащении топливно-воздушных смесей с AFR 12,6:1 и коэффициентом эквивалентности (λ) 0,86. При стехиометрической топливовоздушной смеси (λ = 1) существует компромисс между максимальной мощностью двигателя и минимальным расходом топлива.

Двигатели с воспламенением от сжатия (дизельные) всегда работают на бедных воздушно-топливных смесях (λ > 1,00). Большинство современных дизельных двигателей работают с λ между 1,65 и 1,10. Максимальная эффективность (наименьший расход топлива) достигается при λ = 1,65. Увеличение количества топлива выше этого значения (приблизительно к 1,10) приведет к увеличению количества сажи (несгоревших частиц топлива).

Р. Дуглас провел интересное исследование двухтактных двигателей. В своей докторской диссертации « Исследования замкнутого цикла двухтактного двигателя 93;
график (lmbd_g, eff_lmbd_g, ‘b’, ‘Ширина линии’, 2)
держать
график (lmbd_d, eff_lmbd_d, ‘r’, ‘Ширина линии’, 2)
сетка()
xlabel(‘$\лямбда\текст{[-]}$’)
ylabel(‘$\eta_{\lambda} \text{[-]}$’)
название(‘x-engineer. org’)
легенда(‘бензин’,’дизель’,4)

Выполнение приведенных выше инструкций Scilab выводит следующее графическое окно.

Изображение: Функция эффективности сгорания от коэффициента эквивалентности

Как вы видите, двигатель с воспламенением от сжатия (дизельный) при стехиометрическом соотношении воздух-топливо имеет очень низкую эффективность сгорания. Наилучшая полнота сгорания достигается при λ = 2,00 для дизельных двигателей и λ = 1,12 для двигателей с искровым зажиганием (бензиновых).

Назад

Калькулятор соотношения воздух-топливо

Наблюдение : Эффективность сгорания рассчитывается только для дизельного топлива и бензина (бензин) с использованием уравнений (4) и (5). Для других видов топлива расчет полноты сгорания недоступен (NA).

Назад

Влияние соотношения воздух-топливо на выбросы двигателя

Выбросы выхлопных газов двигателей внутреннего сгорания сильно зависят от соотношения воздух-топливо (коэффициент эквивалентности). Основные выбросы отработавших газов в ДВС приведены в таблице ниже.

90 089

Для бензинового двигателя выхлопные газы CO, HC и NOx выбросы сильно зависят от соотношения воздух-топливо . CO и HC в основном образуются при обогащении воздушно-топливной смеси, а NOx — при обедненной смеси. Итак, не существует фиксированной воздушно-топливной смеси, для которой мы можем получить минимум для всех выбросов выхлопных газов.

Изображение: функция эффективности катализатора бензинового двигателя от соотношения воздух-топливо

Трехкомпонентный катализатор (TWC), используемый в бензиновых двигателях, имеет максимальную эффективность, когда двигатель работает в узком диапазоне вокруг стехиометрического соотношения воздух-топливо. TWC преобразует от 50 до 90 % углеводородов и от 90 до 99 % окиси углерода и оксидов азота при работе двигателя с λ = 1,00.

Вернуться назад

Лямбда-регулирование сгорания с замкнутым контуром

Чтобы соответствовать нормам по выбросам отработавших газов, для двигателей внутреннего сгорания (особенно бензиновых) крайне важно иметь точный контроль соотношения воздух-топливо. Поэтому все современные двигатели внутреннего сгорания имеют замкнутый контур управления соотношением воздух-топливо (лямбда) .

Изображение: двигатель внутреннего сгорания с замкнутым контуром лямбда-регулирования (бензиновые двигатели)

1. датчик массового расхода воздуха
2. первичный катализатор
3. вторичный катализатор
4. топливная форсунка
5. верхний лямбда-зонд (кислород) 9000 6
6. лямбда ниже по потоку (кислород) датчик
7. контур подачи топлива
8. впускной коллектор
9. выпускной коллектор

Важным компонентом для работы системы является лямбда-зонд (кислород) . Этот датчик измеряет уровень молекул кислорода в выхлопных газах и отправляет информацию в электронный блок управления двигателем (ECU). Основываясь на показаниях датчика кислорода, ЭБУ бензинового двигателя регулирует уровень массы топлива, чтобы поддерживать соотношение воздух-топливо на стехиометрическом уровне (λ = 1,00).

Например (бензиновые двигатели), если уровень молекул кислорода выше порога стехиометрического уровня (поэтому мы имеем обедненную смесь), то при следующем цикле впрыска количество впрыскиваемого топлива будет увеличено, чтобы использовать лишний воздух. Имейте в виду, что двигатель всегда будет переходить с обедненной смеси до богатой смеси между циклами впрыска, что даст «среднее» стехиометрическое соотношение воздушно-топливных смесей.

Для дизельных двигателей, поскольку они всегда работают на бедной топливной смеси, лямбда-регулирование осуществляется другим способом. Конечная цель осталась прежней — контроль выбросов выхлопных газов.

Если у вас есть какие-либо вопросы или замечания относительно этого урока, пожалуйста, используйте форму комментариев ниже.

Не забудьте поставить лайк, поделиться и подписаться!

Бензин и дизель: в чем разница?

На самом базовом уровне современные автомобильные двигатели работают по принципу четырех простых тактов: впуск, сжатие, рабочий ход и выпуск. Повторяйте этот цикл достаточное количество раз в минуту, и он способен заставить ухмыльнуться любую зубчатую головку. Независимо от того, работает ли он на дизельном или бензиновом топливе, четыре такта двигателя одинаковы, но есть ключевые различия в том, как они выполняются.

Различия в работе двигателя

В бензиновых двигателях такт впуска обычно включает подачу воздуха и топлива в камеру сгорания. В этот момент дизельный двигатель только втягивает воздух. Далее идет сжатие, когда оба типа двигателей сжимают воздух в небольшой карман. Зажигание регулируется отдельно для каждого вида топлива. Бензиновые двигатели используют свечу зажигания для синхронизации и начала рабочего хода. Эта небольшая электрическая дуга воспламеняет воздушно-топливную смесь, и мощный взрыв толкает поршень вниз, вырабатывая столь желанную мощность. С другой стороны, дизельный двигатель имеет карман, полный горячего воздуха только перед рабочим тактом. Когда поршень приближается к верхней части такта сжатия, воздух становится достаточно горячим из-за того, что его сжимают настолько мало, что при впрыске дизельного топлива он немедленно воспламеняется. Таким образом, момент зажигания для дизельных двигателей управляется топливными форсунками. Оба типа двигателей работают одинаково для такта выпуска, когда клапан открывается, и поршень вытесняет отработавшие газы из цилиндра.

Различия в эффективности

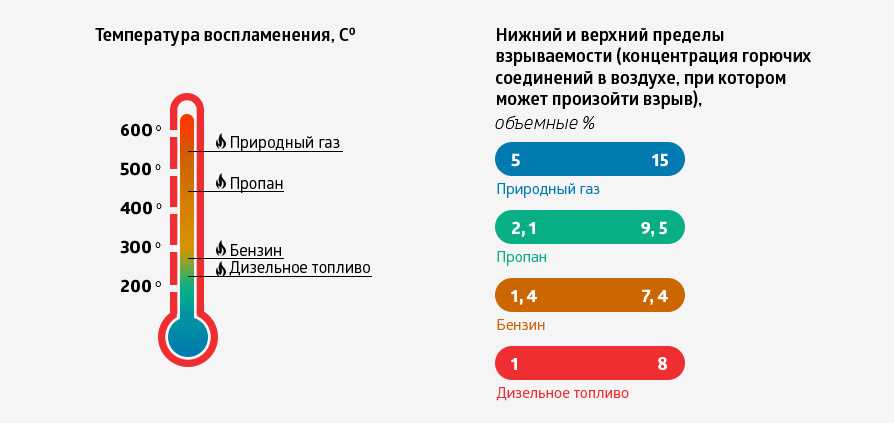

Несмотря на то, что дизельные двигатели продолжают завоевывать репутацию борцов с выбросами, они на самом деле имеют очень впечатляющие показатели экономии топлива по сравнению с их бензиновыми аналогами. Действительно, дизельные двигатели в большинстве случаев значительно эффективнее, особенно когда педаль газа нажата лишь частично. Во многом это связано с различиями в ходах, описанных выше, в сочетании с температурой самовоспламенения. Температура самовоспламенения — это температура, при которой смесь воздух-топливо сгорает просто от тепла. В бензиновых двигателях критически важно, чтобы температура самовоспламенения никогда не достигалась во время такта сжатия, так как это может привести к воспламенению до того, как загорится свеча зажигания, что может привести к повреждению двигателя. В результате бензиновые двигатели имеют относительно низкую степень сжатия (количество воздуха и топлива, сжимаемых во время такта сжатия), потому что сжатие вызывает повышение температуры. Поскольку дизельные двигатели не имеют топлива в смеси во время такта впуска, они могут сжимать воздух намного сильнее, превышая температуру самовоспламенения дизельного топлива. Более высокая степень сжатия соответствует более высокой эффективности, поэтому дизельные двигатели используют это преимущество, впрыскивая топливо в воздух после его сжатия.

Еще одним преимуществом эффективности дизельного двигателя является отсутствие корпуса дроссельной заслонки. Когда вы нажимаете педаль акселератора на бензиновом автомобиле, это открывает клапан на впуске вашего двигателя, позволяя большему количеству воздуха поступать в двигатель и, таким образом, создавать больше мощности. Компьютер двигателя понимает, что ему нужно впрыснуть больше топлива для дополнительного воздуха, но в этом случае вы можете думать о педали акселератора как о «воздушной педали». Для дизельных двигателей дроссельная заслонка не требуется. В этом случае педаль акселератора регулирует количество впрыскиваемого топлива. Корпус дроссельной заслонки, используемый в бензиновых двигателях, действует как ограничитель, особенно когда дроссельная заслонка открыта лишь частично, и это одна из причин, по которой дизельные автомобили имеют лучшую экономию топлива в сценариях с низкой нагрузкой.

Различия в соотношении воздух/топливо

Что позволяет дизельным двигателям работать в зависимости от количества впрыскиваемого топлива? Одной из причин является способность дизелей работать в очень широком диапазоне соотношений воздух/топливо. Бензиновые двигатели обычно работают в диапазоне от 12 до 18 частей воздуха на 1 часть топлива (по массе). Обычно это соотношение остается довольно близким к 14,7:1, так как при этом полностью расходуется все топливо и кислород. Дизельный двигатель, однако, обычно работает в диапазоне от 18:1 до 70:1 и способен работать в очень обедненной смеси. Когда вы нажимаете педаль акселератора в дизельном двигателе, соотношение воздух/топливо падает. Впрыскивается значительно больше топлива по сравнению с всасываемым воздухом, что увеличивает мощность. Копоть образуется, когда дизельные двигатели работают при низком соотношении воздух/топливо, поэтому вы можете увидеть черный дым от дизельных грузовиков, когда они нажимают на педаль газа. В конечном счете, хотя четыре основных такта одинаковы как для дизельных, так и для бензиновых двигателей, более мелкие детали раскрывают уникальные характеристики каждого типа двигателя.

Наряду с описанными выше различиями существуют также существенные различия в том, как каждый вид топлива способен замедлять транспортное средство, что называется торможением двигателем.
