Как работает сцепление, каковы его типичные неисправности, и как их избежать

Главная
Статьи
Как работает сцепление, каковы его типичные неисправности, и как их избежать

Автор:
Олег Полажинец

Важным элементом механической трансмиссии является сцепление, которое служит для кратковременного отсоединения двигателя от трансмиссии. Кроме того, сцепление является своеобразным демпфером, защищающим двигатель от перегрузок. Как оно работает, и как продлить его жизнь?

Как работает сцепление?

В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.

В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной

При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются. Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.

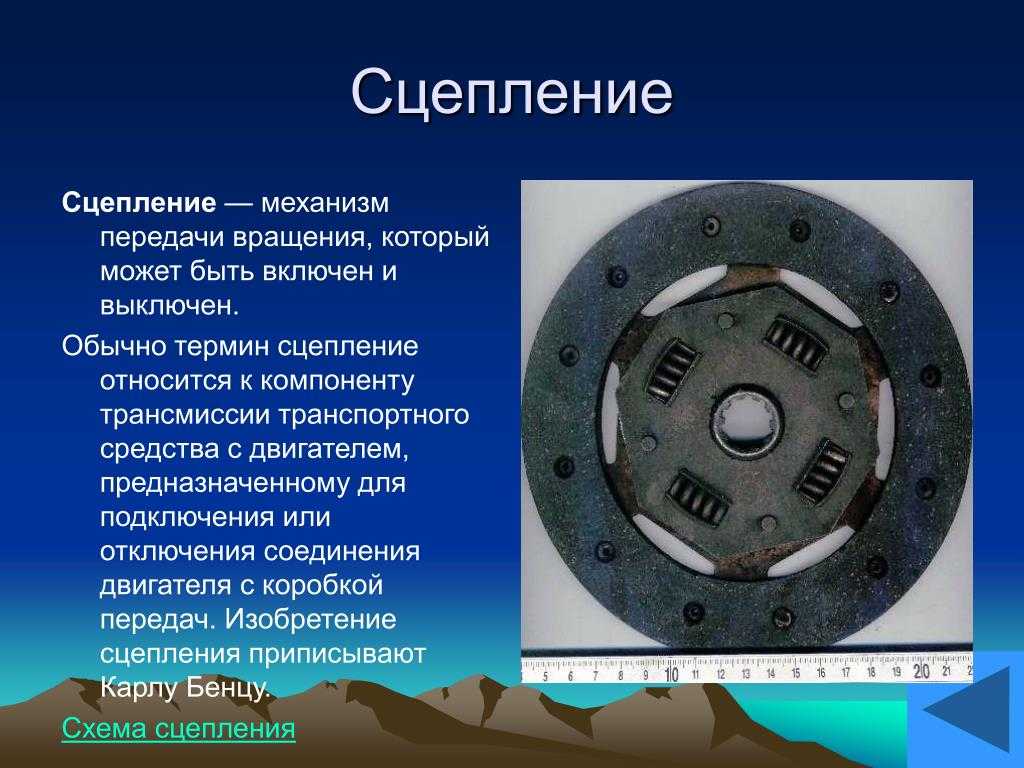

Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки

При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?

Какие неисправности могут возникнуть при работе сцепления?

Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.

Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.

Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра

Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.

Из-за чего возникают неисправности сцепления?

Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.

Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.

Нередко «поджигателями» сцепления являются малоопытные автомобилисты, которые, чтобы избежать рывков и дерганий, удерживают сцепление не полностью включенным из-за слегка нажатой педали.

Педаль сцепления нужно выжимать только для переключения передач – привычка держать ногу на педали провоцирует износ

Постоянная взаимная пробуксовка поверхностей диска, маховика и корзины губительна в первую очередь для фрикционных накладок. Во-вторую – для корзины и маховика.

Проблемы со сцеплением могут возникнуть и при неисправном выжимном подшипнике, который начинает «грызть» нажимные лепестки корзины.

Неисправность выжимного подшипника обычно диагностируется довольно легко: если на холостом ходу слышен посторонний звук в районе коробки передач, а при выжиме педали сцепления шум пропадает, то виновником с большой долей вероятности является именно он. Если не поменять подшипник вовремя, вскоре он может привести к выходу из строя самой корзины, из-за чего придется заменить узел в сборе.

Вибрации (особенно во время старта с места) обычно возникают из-за ослабленных демпферных пружин ведомого диска либо коробления (расслоения) фрикционных накладок.

Как правило, это происходит из-за грубого обращения с трансмиссией — резких стартов с места и ударного воздействия, связанного с дополнительной нагрузкой – например, буксировкой тяжелого прицепа или длительной езды внатяг на бездорожье.

В упрощенном виде неисправности сцепления сводятся к трём категориям – не включается, не выключается, и работает с вибрацией.

Есть ли не совсем типичные примеры неисправности сцепления?

Помимо типовых случаев неисправности сцепления на практике встречаются и другие примеры его неправильной работы. Рассмотрим несколько случаев.

В первом случае через несколько месяцев после покупки машины сцепление постепенно стало буксовать все больше и больше, пока машина практически не перестала трогаться с места. Новый владелец «сдался» и поехал в сервис, где сняли коробку передач и демонтировали само сцепление. К удивлению механиков и хозяина, ведомый диск оказался в отличном состоянии – судя по всему, его меняли незадолго до продажи автомобиля.

Сцепление отчаянно буксует, а снятый диск – практически без следов износа!

А вот рабочие поверхности корзины и маховика оказались предельно изношенными – настолько, что новый диск контактировал с ними буквально в паре мест по радиусу, а не прижимался по всей поверхности. Разумеется, говорить о нормальной работе сцепления не приходилось – две тонкие «полосы контакта» никак не могли передать крутящий момент от маховика к первичному валу коробки передач.

Вдобавок корзина имела явные следы перегрева в прошлом, на что красноречиво указывал синий цвет рабочей поверхности диска. А внутри «колокола» коробки передач обнаружились остатки фрикционных накладок старого диска в виде характерного черного порошка.

Вывод прост: сцепление «сожгли», но вместо полноценной замены узла в сборе ограничились установкой дешевейшего ведомого диска. Это условно восстановило работоспособность сцепления, что позволило продать машину без лишних вложений.

Второй пример немного похож на первый: сцепление тоже начало сильно буксовать, хотя после вскрытия следов выработки на поверхностях маховика, корзины и накладках диска не наблюдалось. Зато там в изобилии присутствовало моторное масло, попавшее в сцепление из-за негерметичного заднего сальника коленчатого вала. Под машиной давно появлялись характерные капли (и даже лужицы) масла, но хозяин решил отложить решение вопроса «до лучших времён», поскольку демонтаж коробки передач — не самая дешевая процедура. В итоге пришлось не только платить за сборочно-разборочные работы и замену потёкшего сальника, но и менять ведомый диск.

Третий случай – пожалуй, наиболее нетипичный. При очередном переключении передач во время движения со стороны коробки передач раздались посторонние звуки, которые возникали при попытке отпустить сцепление даже при выключенной передаче! Владельцу пришлось на буксире ехать в сервис, где в снятом сцеплении обнаружился редкий казус: центральная часть ведомого диска (со шлицами) проворачивалась относительно остального диска.

При этом первичный вал мог «стоять», в то время как прижатые корзиной и маховиком накладки ведомого диска вращались. Разумеется, ни о каком переключении передач при такой поломке речь не шла, из-за чего и пришлось прибегнуть к буксирному тросу. Однако возникла эта проблема отнюдь не на ровном месте: владелец признался, что накануне ему довелось дважды буксировать автомобиль аналогичной массы, причем процесс сопровождался рывками и стартами на подъемах. Итог вполне закономерен.

Наряду с тормозными дисками и колодками сцепление относится к тем узлам, ресурс которых прямо связан с манерой езды водителя и особенностями эксплуатации машины.

Как избежать проблем со сцеплением?

Чтобы продлить жизнь сцеплению, достаточно соблюдать несколько несложных правил. Во-первых, нужно следить за его правильной регулировкой, иначе сцепление может как «вести», так и «буксовать». Во-вторых, нельзя перегружать сцепление – к примеру, интенсивно и долго буксовать в снегу или грязи, резко стартовать, переключать передачи при не полностью выжатой педали сцепления, держать её в полувыжатом состоянии и так далее. Наконец, нужно с осторожностью относиться к просьбам «дотащить на буксире», особенно если состояние сцепления неизвестно, а масса буксируемого автомобиля аналогична или превышает вес собственной машины. Конечно, сцепление может выйти из строя вследствие банального износа или заводского брака, но зачастую в его преждевременной кончине виноват тот, кто выжимает крайнюю левую педаль.

практика

Новые статьи

видео, фото. Как работает сцепление в автомобиле? Принцип работы сцепления и коробки передач

Сцепление: общие сведения и назначение, функции

Сцепление является неотъемлемой частью трансмиссии, а располагается между двигателем и КПП автомобиля, обеспечивая ступенчатое переключение передач, контроль крутящего момента и временное прерывание связи маховика и трансмиссии.

Принцип работы сцепления основывается на силе трения, а если точнее – скольжения. Состоит система сцепления из привода и непосредственного механизма.

При необходимости резкого торможения именно сцепление может уберечь узел от перегрузки.

Управление в автомобилях с механической коробкой передач происходит за счет педали сцепления. С ее помощью удается соединять и разрывать связь между двигателем и КПП. Если педаль отпустить резко, пружина стремительно вернет ее в исходную позицию.

Езда на транспортном средстве с механической коробкой передач при постоянно выжатом сцеплении спровоцирует перегрев и быстрый износ элементов. Езда с пробуксовкой допустима в экстремальных условиях, для поднятия оборотов.

В стандартном виде сцепление отсутствует в гидромеханических КПП и вариаторах. Хотя, в гидромеханических коробках используются фрикционные муфты для плавного переключения передач. Встретить классическую сборку возможно лишь на РКПП, где процессом переключения управляют сервоприводы (гидравлические или электронные). Очень часто в РКПП используются два сцепления для оптимизации процесса и устранения задержек переключения – когда одно сцепление работает, другое в состоянии ожидания для переключения следующей передачи.

Устройство и составляющие сцепления

Устройство сцепления условно можно разделить на две части: механизм и привод. В целом в конструкцию узла входит:

Нажимной диск или корзина. Является основой для других конструктивных элементов сцепления. Имеет непосредственный контакт с выжимными пружинами, которые направлены к центру. Размер площадки пропорционален двум радиусам маховика ДВС. Прижимной участок отличается наличием шлифовки исключительно с одной стороны. Диск имеет плотное соединение с маховиком двигателя.
Ведомый диск. Располагается в зазоре прижимного участка и маховика. Имеет непосредственный контакт с КПП при помощи шлицевой муфты и фрикционных накладок. Вокруг муфты конструктивно находятся демпферные пружины, которые принимают на себя всю вибрацию.
Фрикционные накладки. Находятся в основании и изготавливаются из различных композитных материалов.
Выжимной подшипник. Визуально делится на две части, одна из которых имеет круглую основу для воздействия на пружины корзины. Подшипник расположен на кожухе вала. Существует два типа подшипников: оттягивающего или нажимного принципа. Первый тип нашел свое применение в Peugeot. Иногда подшипник имеет несколько пружин-фиксаторов.
Привод и педаль сцепления. В автоматических коробках сохранен только механизм.

Классификация

Сцепление систематизируют по нескольким функциональным устройствам.

По связи ведущих и ведомых частей

По контакту пассивных и активных элементов различают такие категории узлов:

Гидравлический. Работа выполняется за счёт потока специальной суспензии. Подобные муфты применяются в автоматических коробках скоростей.
Электромагнитный. Для приведения в действие используется магнитный поток. Устанавливается на малогабаритных автомобилях.
Фрикционный или типичный. Передача импульса осуществляется за счёт силы трения. Самый ходовой тип для автомобилей с механической коробкой передач.

Важно! По причине сложности устройства электромагнитная и гидравлическая муфты не заработали повсеместного применения.

По типу создания

В данной категории различают такие типы соединительной муфты:

центробежные;
частично центробежные;
с основной пружиной;
с периферийными спиралями.

По числу руководимых валов выделяют:

однодисковые — самый распространённый тип;

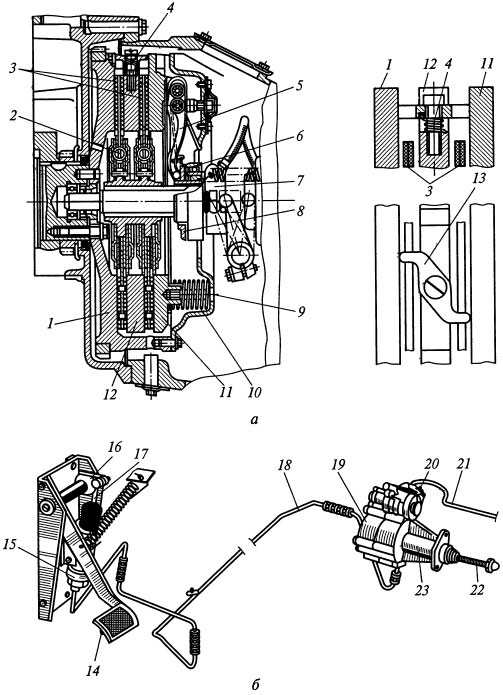

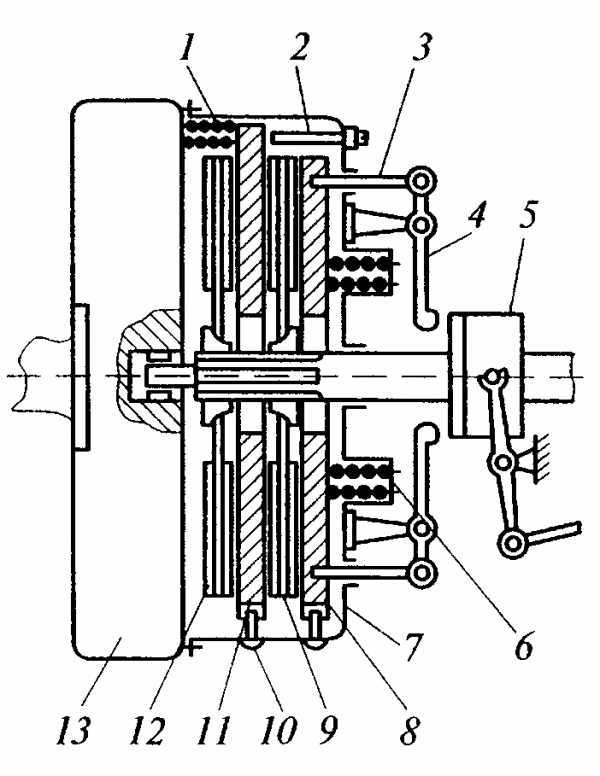

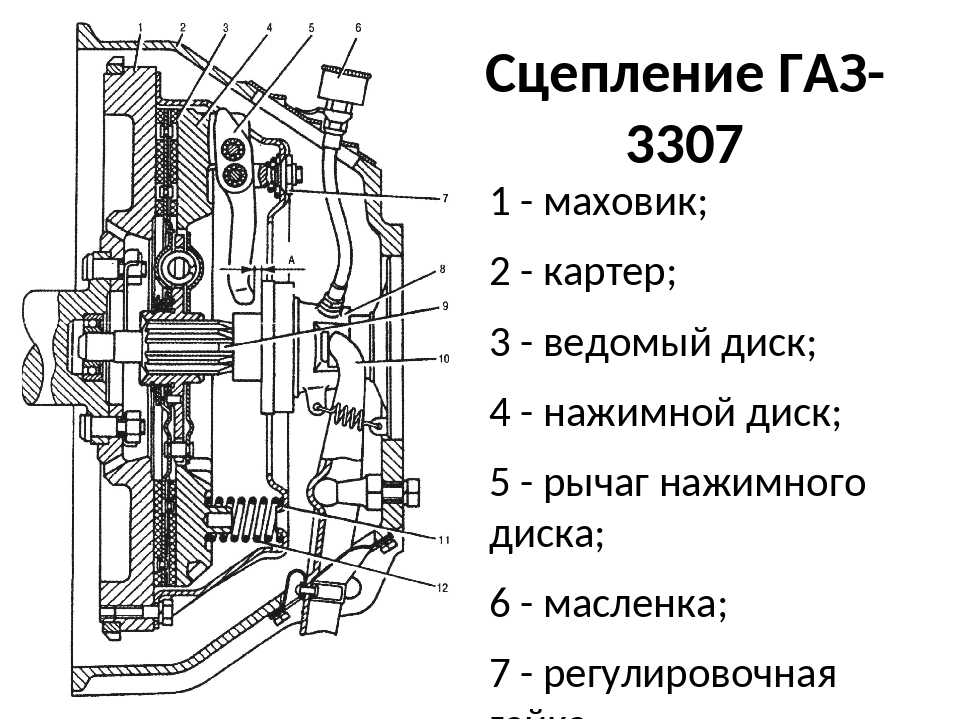

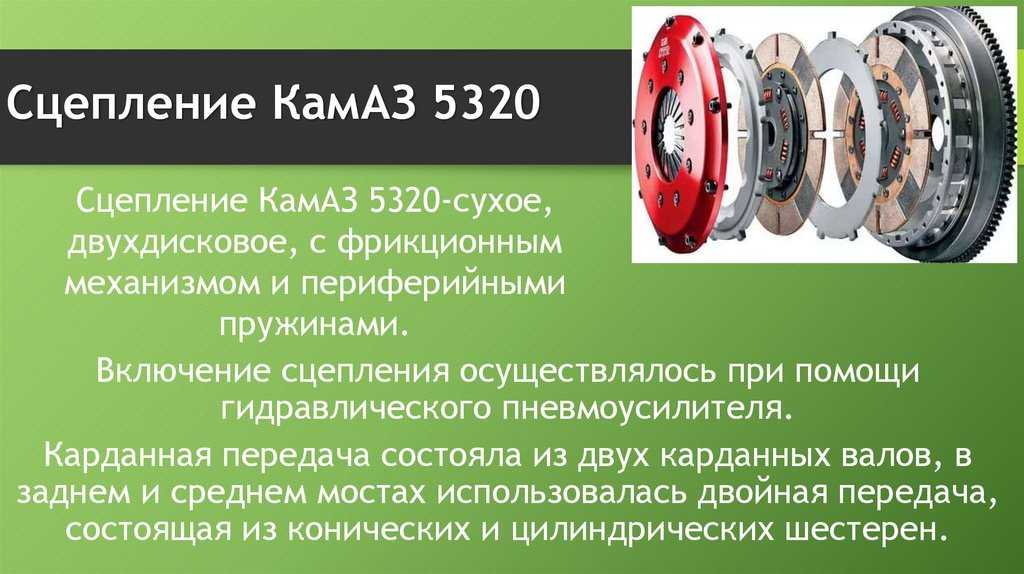

двухдисковые — устанавливаются на грузовом транспорте или автобусах солидной вместимости;
многодисковые — используются в мототехнике.

По типу привода

По разряду привода сцепления классифицируют на:

Механические. Предусматривают передачу импульса при нажиме на рычаг через трос на выжимную вилку.
Гидравлические. Включают в состав главный и рабочий цилиндры сцепления, которые сопряжены трубкой повышенного давления. При натиске на педаль включается в работу шток ключевого цилиндра, на котором размещается поршень. Он в ответ давит на ходовую жидкость и создаёт пресс, который передаётся к основному цилиндру.

В авто с автоматической КПП педаль сцепления отсутствует. Но это означает только то, что соединительная муфта работает без участия человека.

Существует и электромагнитный тип соединительной муфты, но сегодня он практически не используется в машиностроении ввиду дорогостоящего обслуживания.

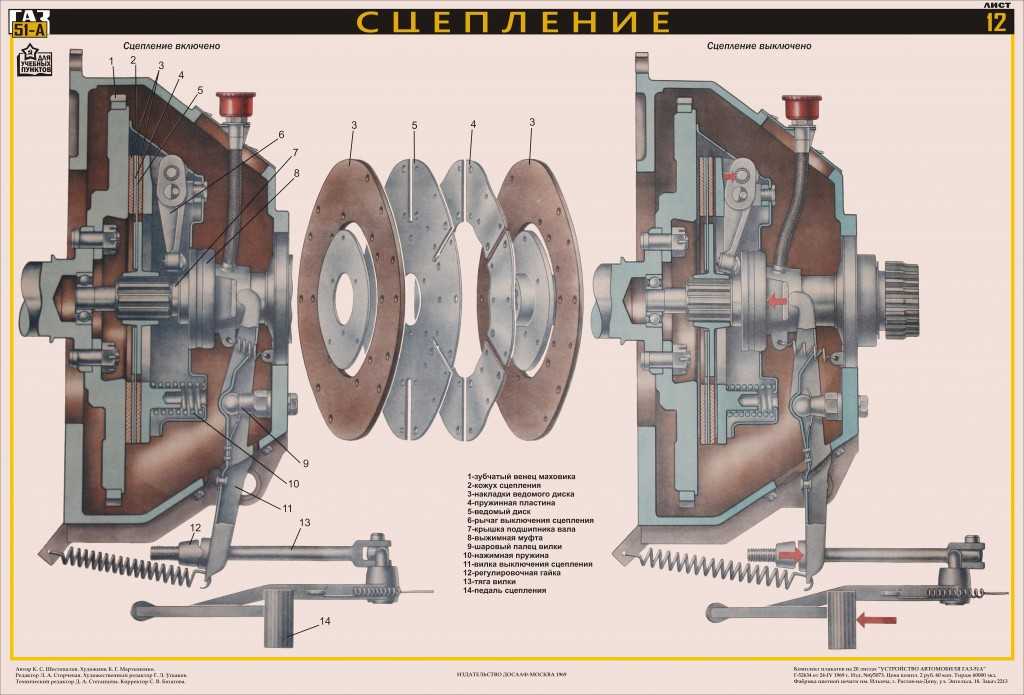

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

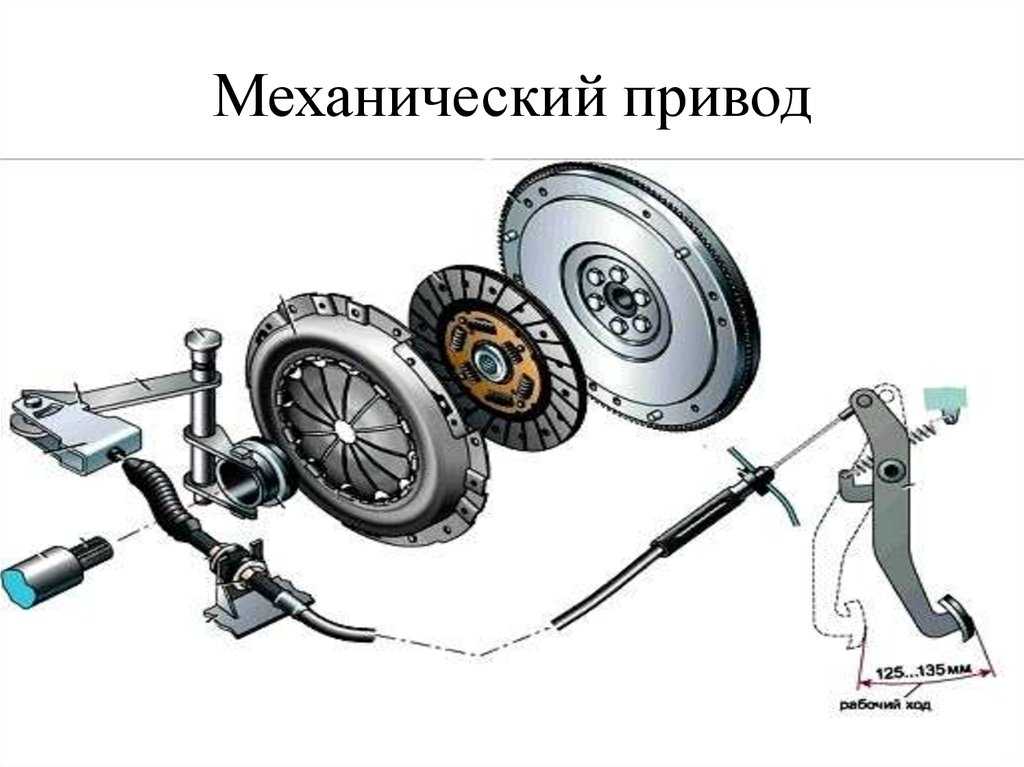

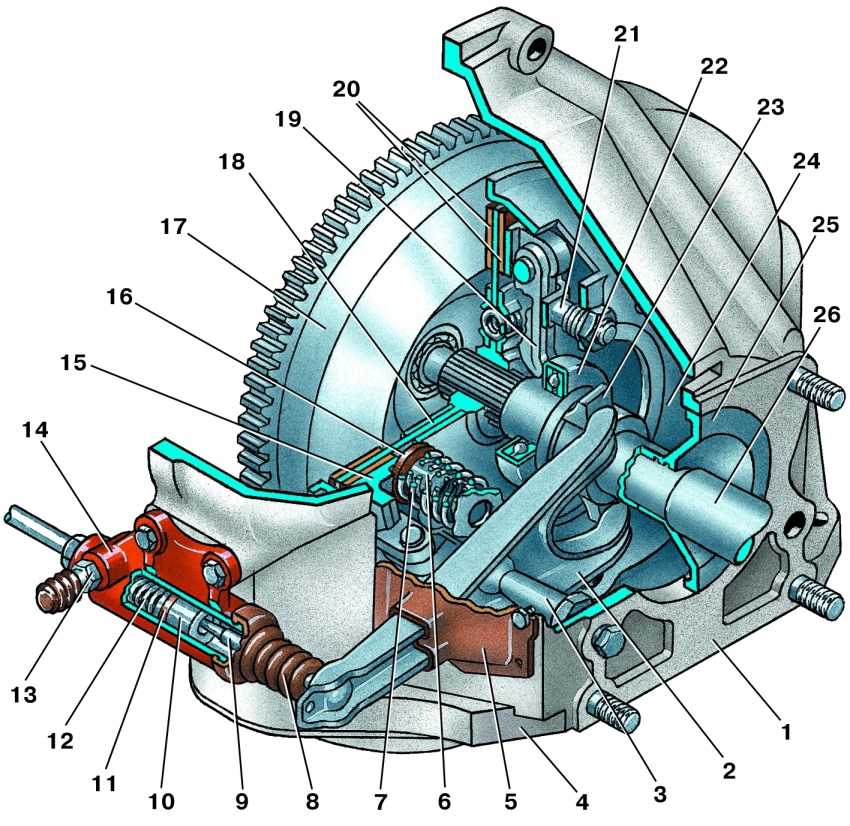

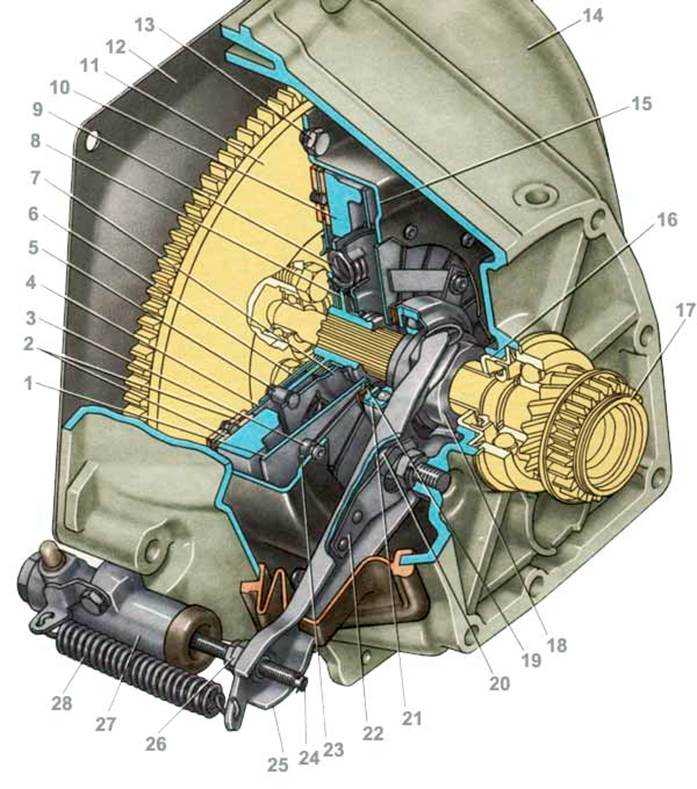

Принцип работы сцепления с механическим приводом

Стоит отметить, что данный узел имеет одинаковый принцип работы вне зависимости от количества ведомых валов и типа создания нажимных усилий. Исключение составляет тип привода. Напомним, он бывает механическим и гидравлическим. И сейчас мы рассмотрим принцип работы сцепления с механическим приводом.

Как же действует данный узел?

В рабочем состоянии, когда педаль сцепления не затронута, ведомый диск зажат между нажимным и маховиком.

В это время передача крутящих усилий на вал производится за счет силы трения.

Когда водитель нажимает ногой на педаль, трос сцепления перемещается в корзине. Далее рычаг поворачивается относительно своего места крепления. После этого свободный конец вилки начинает давить на выжимной подшипник.

Последний, перемещаясь к маховику, — давить на пластины, которые отодвигают нажимной диск. В данный момент ведомый элемент освобождается от прижимающих усилий и таким образом происходит отсоединение сцепления.

Далее водитель свободно производит переключение передачи и начинает плавно отпускать педаль сцепления. После этого система вновь включает в связь ведомый диск с маховиком. По мере отпускания педали сцепление включается, происходит притирка валов. Через некоторое время (пару секунд) узел в полной мере начинает передавать крутящий момент на двигатель.

Последний через маховик осуществляет привод на колеса. Стоит отметить, что трос сцепления присутствует только на узлах с механическим приводом. Нюансы конструкции другой системы мы опишем в следующем разделе.

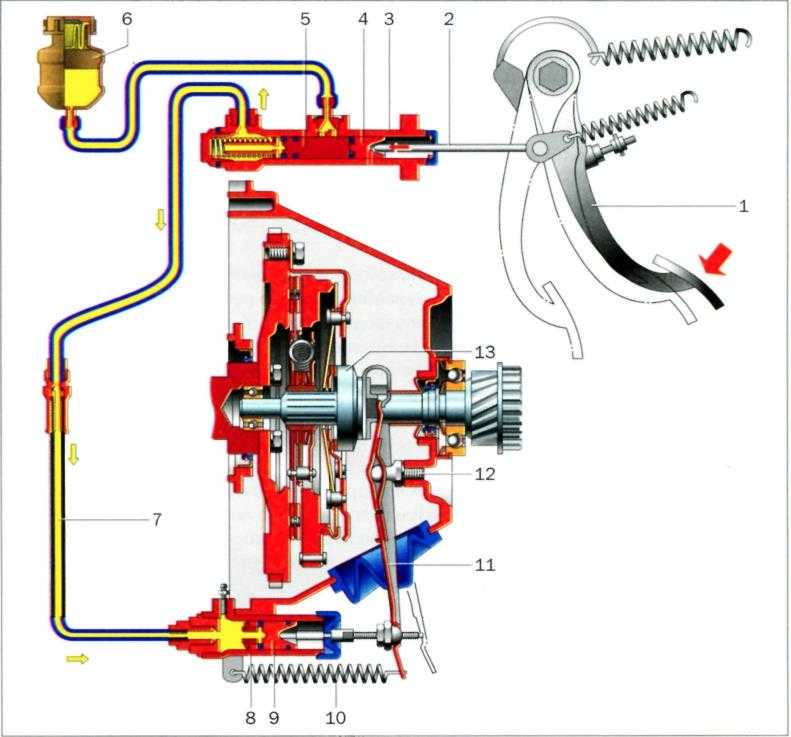

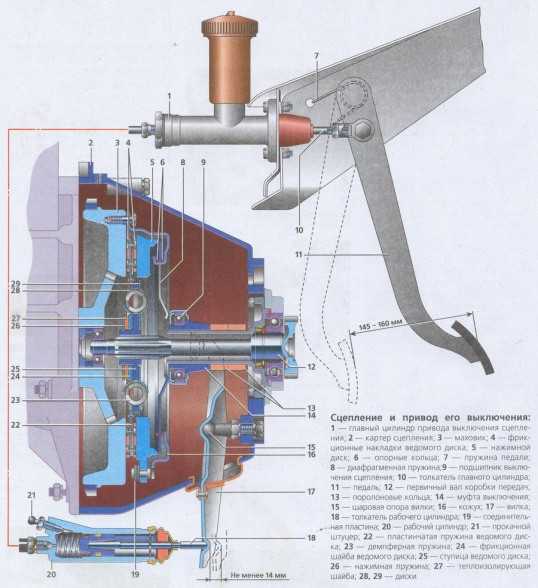

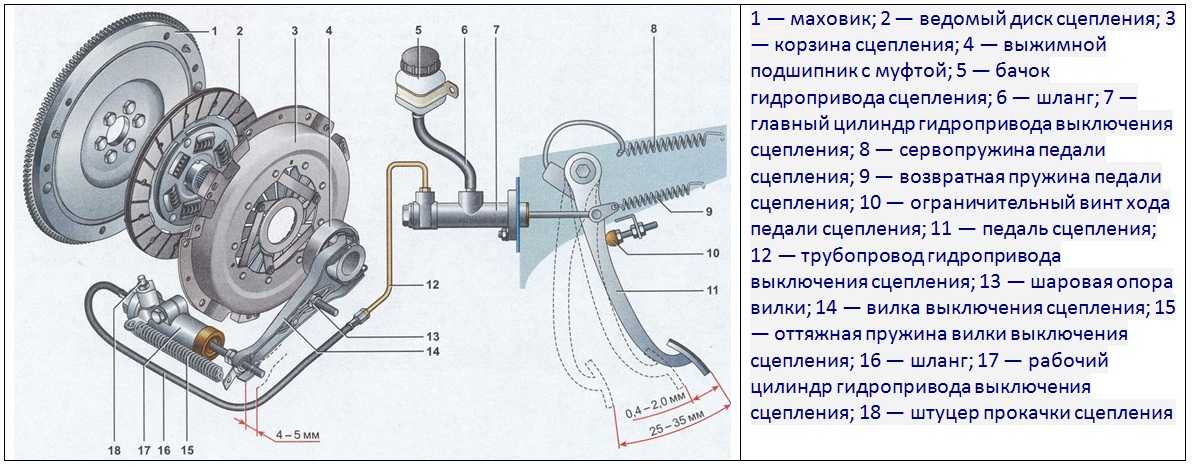

Принцип работы сцепления с гидравлическим приводом

Здесь, в отличие от первого случая, усилие от педали к механизму передается посредством жидкости.

Последняя содержится в специальных трубопроводах и цилиндрах.

Устройство данного типа сцепления несколько отличается от механического.

На шлицевом конце ведущего вала трансмиссии и стального кожуха, закрепленного к маховику, устанавливается 1 ведомый диск.

Внутри кожуха есть пружина с радиальным лепестком. Она служит выжимным рычагом. Управляющая педаль при этом подвешивается на оси к кронштейну кузова. К ней также прикреплен толкатель главного цилиндра на шарнирном соединении. После того как происходит выключение узла и переключение передачи, пружина с радиальными лепестками возвращает педаль в исходное положение.

В конструкции узла присутствует как главный, так и рабочий цилиндр сцепления. По своей конструкции оба элемента очень схожи между собой. Оба состоят из корпуса, внутри которого присутствует поршень и специальный толкатель. Как только водитель нажимает педаль, задействуется главный цилиндр сцепления. Здесь при помощи толкателя поршень перемещается вперед, благодаря чему давление внутри увеличивается. Последующее его передвижение приводит к тому, что жидкость проникает в рабочий цилиндр через нагнетательный канал. Так вот, благодаря воздействию толкателя на вилку и происходит выключение узла. В то время, когда водитель начинает отпускать педаль, рабочая жидкость поступает обратно. Это действие приводит к включению сцепления. Данный процесс можно описать так. Сначала открывается обратный клапан, который сжимает пружину. Далее идет возврат жидкости из рабочего цилиндра в главный. Как только давление в нем становится меньше усилия нажатия пружины, клапан закрывается, а в системе образуется избыточное давление жидкости. Так происходит нивелирование всех зазоров, которые находятся в определенной части системы.

Особенности сцепления РКПП

Теперь немного о сцеплении, используемом в трансмиссии с роботизированной КПП.

Конструктивно оно очень похоже на двухдисковый двухпоточный тип, но таковым не является. Его называют просто двойным. А все это из-за особенностей конструкции КПП.

В таком узле присутствует два ведомых диска, который зажаты между маховиком и двумя ведущими дисками (один из них промежуточный).

Каждый из ведомых дисков взаимодействует со своим первичным валом КПП (которых в конструкции коробка – два, и расположены они на одной оси, по сути, один вставлен во второй).

Особенность работы такого сцепления заключается в том, что при наличии двух потоков, одновременно они не задействуются.

В роботизированной коробке имеются так называемые ряды парных и непарных передач, и на каждый из них вращение передается от своего диска сцепления.

То есть, если включена непарная передача, то зажатым оказывается только один из ведомых дисков, а второй находится в свободном состоянии (им вращение не осуществляется).

При смене передачи (переход на парную) диски меняются местами, то есть бывший ранее свободным зажимается, а второй – отпускается. Управляется этот тип сцепления электрическим автоматическим приводом.

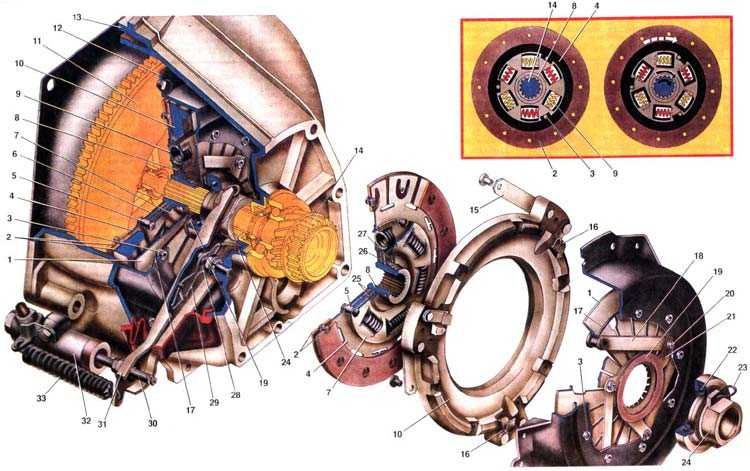

Элементы муфты сцепления

Конструкция муфты сцепления

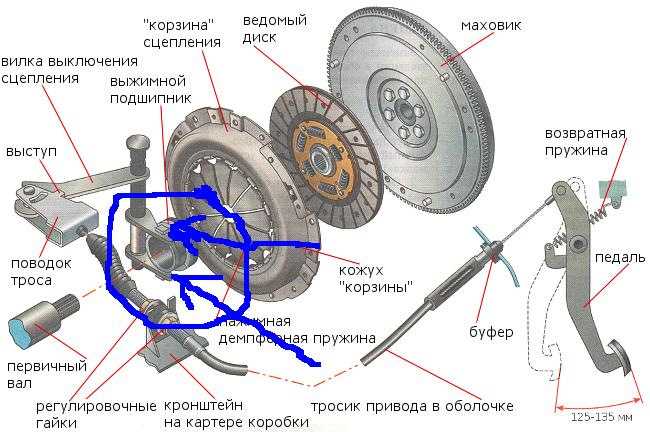

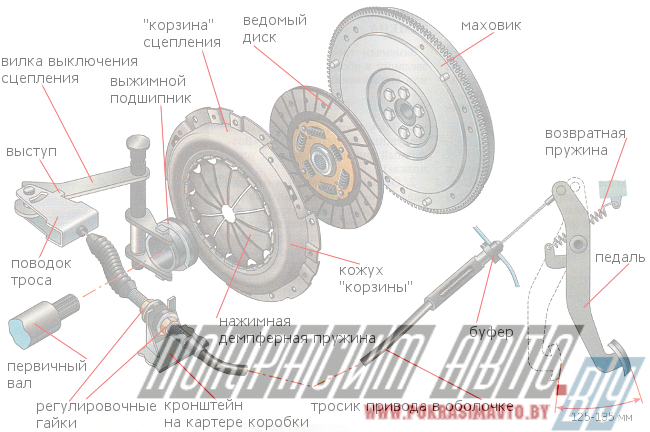

Стандартная муфта сцепления, применяющаяся на большинстве автомобилей с механической коробкой передач, включает следующие основные элементы:

Маховик двигателя – ведущий диск.
Ведомый диск сцепления.
Корзина сцепления – нажимной диск.
Выжимной подшипник сцепления.
Муфта выключения сцепления.
Вилка сцепления.
Привод сцепления.

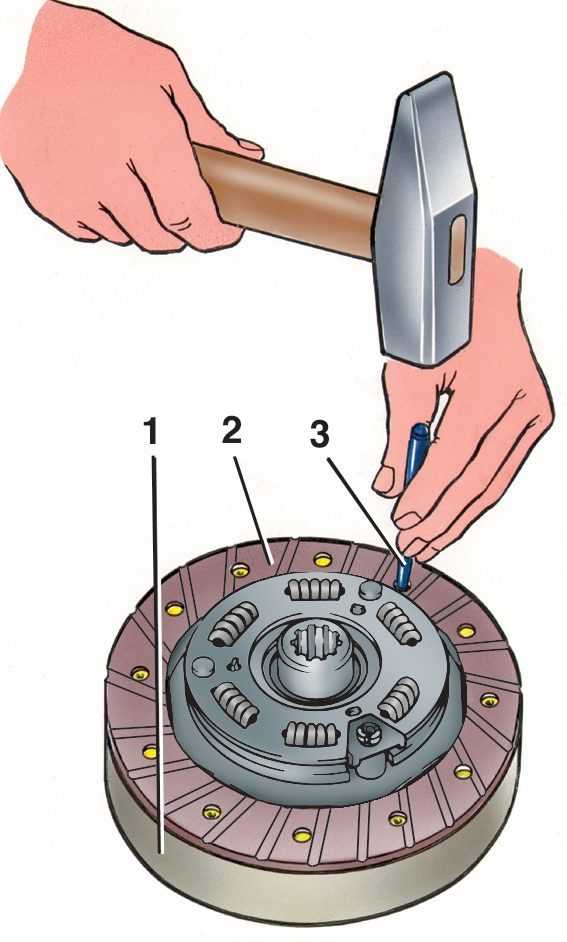

На ведомый диск сцепления с обеих сторон установлены фрикционные накладки. Его функция – передача крутящего момента за счет силы трения. Встроенный в корпус диска пружинный демпфер крутильных колебаний смягчает соединение с маховиком и гасит вибрации и нагрузки от неравномерности работы двигателя.

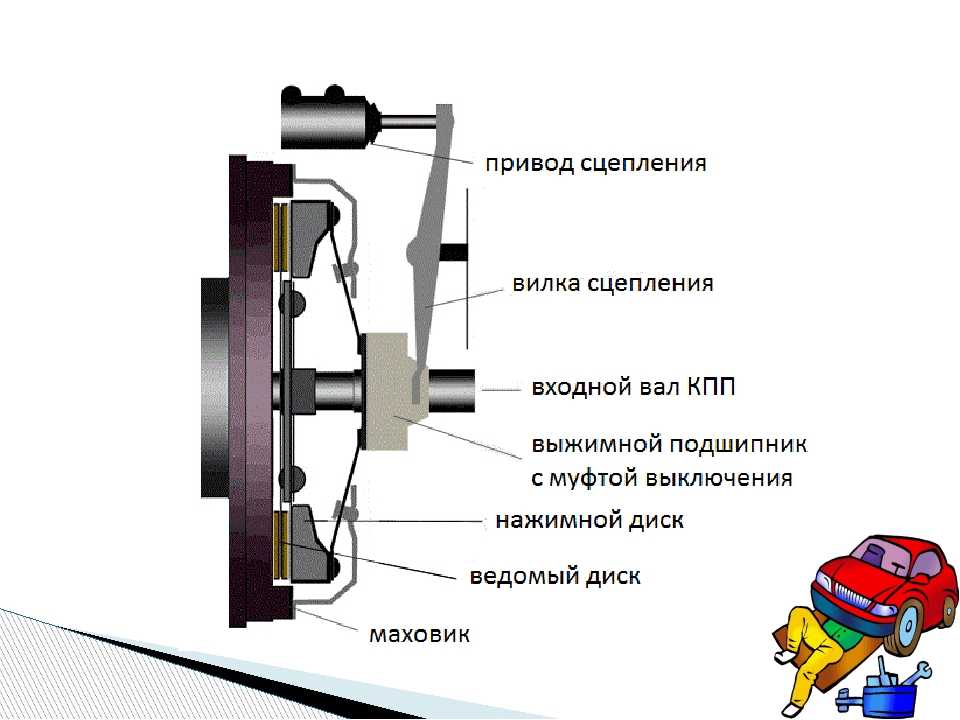

Схема расположения диска сцепления, корзины и выжимного подшипника с муфтой выключения

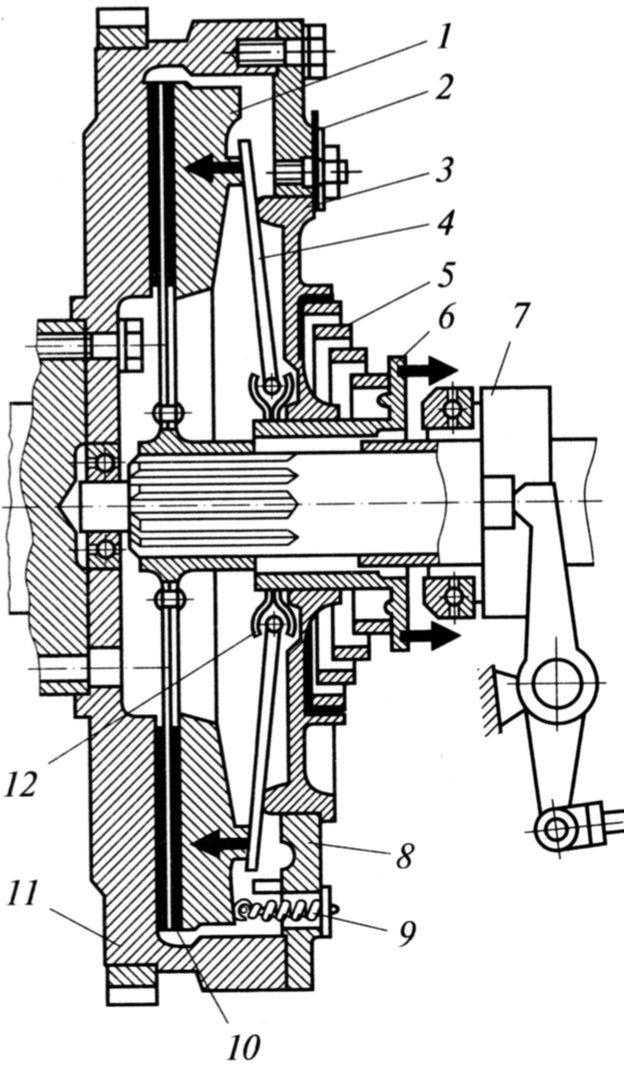

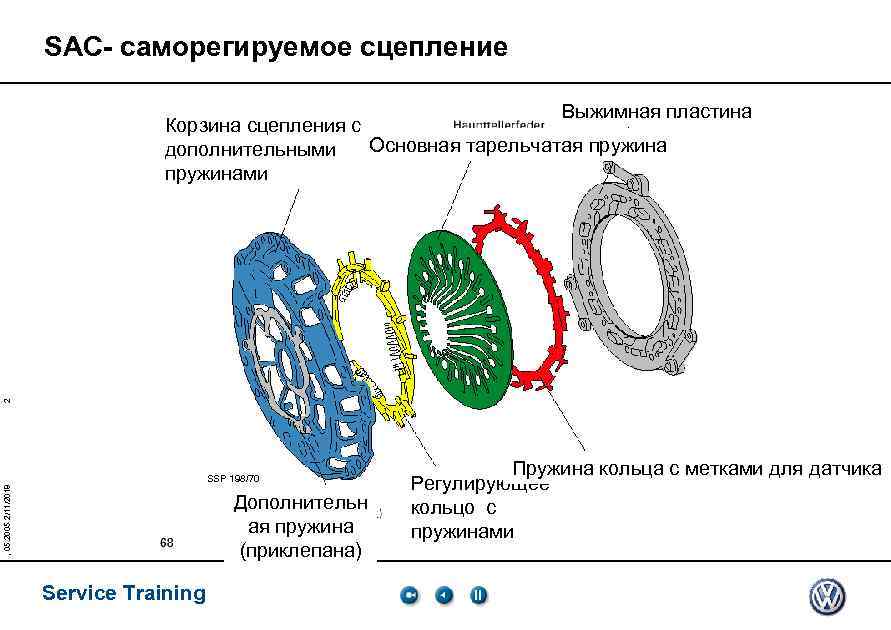

Нажимной диск и диафрагменная пружина, воздействующие на ведомый диск сцепления, в сборе представляют собой единый узел, получивший название “корзина сцепления”. Ведомый диск сцепления расположен между корзиной и маховиком и соединен с первичным валом коробки передач с помощью шлицев, по которым он может перемещаться.

Диафрагменная пружина корзины может быть либо нажимного, либо вытяжного принципа действия. Отличие – в направлении приложения усилия от привода сцепления: к маховику или от маховика. Особенность конструкции пружины вытяжного действия позволяет использовать корзину, толщина которой значительно меньше. Это делает узел максимально компактным.

Виды сцеплений

Компрессор автомобильного кондиционера с магнитным сцеплением В автомобиле используются различные виды сцеплений.
Автоматическая КПП включает в себя несколько сцеплений. Эти сцепления включают и выключают планетарные передачи. Каждое сцепление приводится в действие при помощи гидравлической жидкости под давлением. При падении давления пружины разъединяют сцепление.
В автомобильном кондиционере используется электромагнитное сцепление. Оно позволяет компрессору отключаться даже при работающем двигателе. Сцепление срабатывает при прохождении электрического тока через магнитную катушку. Если подача тока прекращается (Вы выключили кондиционер), сцепление разъединяется.
Во многих автомобилях используются вентилятор охлаждения, работающий от двигателя. Такой вентилятор управляется другим типом сцепления — вязкостной муфтой. Она срабатывает в зависимости от температуры жидкости. Муфта устанавливается на ступицу вентилятора в потоке воздуха, проходящего через радиатор. Данный тип сцепления схож с вискомуфтой, которая используется во вседорожных автомобилях. При нагревании вязкость жидкости в муфте повышается, что приводит к повышению скорости вращения вентилятора для соответствия скорости вращения двигателя. В холодном автомобиле жидкость в муфте не нагревается, и вентилятор вращается медленно, что позволяет двигателю быстрее нагреться до рабочей температуры.
Во многих автомобилях установлены самоблокирующиеся дифференциалы или вискомуфты, которые используются для повышения сцепления с дорогой. При повороте одно колесо вращается быстрее другого, что затрудняет управление. Самоблокирующийся дифференциал срабатывает при помощи сцепления. Если одно колесо начинает вращаться быстрее других, активируется сцепление для замедления вращения. Езда по лужам и по льду может привести к пробуксовке.
В бензопилах используются центробежные сцепления для остановки цепи без необходимости глушить двигатель. Такие сцепления срабатывают автоматически посредством центробежной силы. Входной барабан соединен с коленвалом двигателя. Выходной барабан приводит в действие цепь. При повышении оборотов двигателя, фрикционные сегменты прижимаются к внутренней поверхности барабана. Центробежные сцепления также используются в газонокосилках, картах и мопедах. Сцепление есть даже в некоторых игрушках йо-йо.

Смотрите это видео на YouTube

Распространенные проблемы сцепления

В 1950-е — 1970-е гг. приходилось менять сцепление каждые 80 000 — 100 000 км. Ресурс современных сцеплений составляет более 130 000 км при правильной эксплуатации и обслуживании. В противном случае, сцепление может выйти из строя на 55 000 км. У перегруженных грузовиков и буксирующих тяжелые грузы тягачей могут возникнуть проблемы даже с новым сцеплением.
Основная проблема заключается в износе фрикционного материала диска. Фрикционный материал на диске сцепления схож с фрикционным материалом тормозных колодок — со временем он стирается. При износе большей части фрикционного материала диск начинает проскальзывать, и сцепление не передает мощность от двигателя на колеса.
Износ сцепления происходит только при вращении дисков с разной скоростью. Когда диски прижаты друг к другу, фрикционный материал удерживает диски, и они вращаются с одинаковой скоростью. Износ происходит, если диск сцепления проскальзывает по нажимному диску. Но если Вы водите с частым просказыванием сцепления, износ проходит намного быстрее.
Проблемы со сцеплением также могут возникнуть, если диск сцепления не может оторваться от нажимного диска. Если сцепление выжато не до конца, оно продолжает вращать ведущий вал. Это может привести к включению передачи «с хрустом» или заклиниванию передач. Это может произойти по следующим причинам:

Трос сцепления растянут или поврежден — Для эффективной работы кабеля требуется достаточное натяжение.
Протекание или износ главного/рабочего цилиндра сцепления — Протечка не позволяет обеспечить достаточное давление.
Воздух в гидравлическом трубопроводе — Воздух влияет на работу гидравлики, т.к. занимает пространство и не позволяет обеспечить достаточное давление.
Неправильно установленный рычаг педали сцепления — Передает слабое усилие на трос или главный цилиндр гидравлической системы.
Несовместимость деталей сцепления — Не все детали, представленные на послегарантийном рынке, подходят для Вашего автомобиля.

Тугое сцепление — еще одна распространенная проблема. Для полного выключения сцепления требуется определенное усилие. Слишком тугая педаль сцепления может свидетельствовать о неисправности. Причин может быть несколько: заел рычаг педали, трос, поперечный валик или подшипник вилки сцепления. Иногда износ уплотнений и затор в гидравлической системе могут привести к тому, что педаль сцепления становится тугой. Еще одна частая проблема — это износ выжимного подшипника, который также называют подшипник выключения сцепления. Этот подшипник надавливает на лепестки диафрагменной пружины нажимного диска. Если Вы слышите неприятный звук при нажатии на педаль сцепления, это может свидетельствовать о неисправном выжимном подшипнике.

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости.
В противном случае, когда ее уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще включаться не будут. И если, при полностью нажатой педали
сцепления, вам все-таки удастся «впихнуть» первую передачу, то автомобиль самопроизвольно начнет медленное движение, хотя в данный момент двигатель еще должен быть отделен от ведущих колес.

Как это может случиться и почему машина едет?

Описанная неприятность называется – сцепление ведет. Суть происходящего в следующем. В то время, когда ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и поэтому часть крутящего момента передается на вал коробки передач и далее на ведущие колеса.

Со сцеплением может случиться неприятность и другого рода. Так как каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то естественно боковые поверхности ведомого диска со временем изнашиваются.

Это нормальный процесс, предусмотренный конструкцией автомобиля, и ведомый диск является расходным материалом. Однако наступает момент, когда и первая передача включена, и педаль сцепления наверху, и «газуете» вы так, что у проезжающих мимо водителей «сердце кровью обливается». Но износ накладок ведомого диска уже настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием, и, прокручиваясь, не передает крутящий момент от двигателя к трансмиссии. Описанное явление называется – сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж глухого и слепого водителя, потому что машина намного раньше «предупреждала» его о том, что такой случай может произойти в ближайшее время. Еще раньше, на подходе к максимальному износу, ведомый диск начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40 – 45 км/ч. Если при активном нажатии на педаль газа обороты
двигателя начинают увеличиваться, а машина продолжает движение с постоянной скоростью, то в подтверждение своей догадки вы еще и унюхаете специфический запах «подгорающих» накладок диска. Значит, пора покупать новый диск.

«Шелест» в районе сцепления и его пропадание при полностью нажатой педали сцепления означает, что вы должны готовится к замене выжимного подшипника. Резкие старты и ускорения машины, постоянное держание ноги на педали сцепления при
движении ведут к ускоренному износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна плохая привычка. Это когда водитель долго удерживает педаль сцепления в нажатом состоянии, например, на все время остановки перед красным сигналом светофора.

Диагностика сцепления в домашних условиях

Чаще всего при поломке слышны характерные звуки. Для этого давим пару раз на педаль сцепления и внимательно слушаем. Если появляются посторонние звуки, к примеру, такие как скрип, стук или подобное, то стоит понять, откуда они идут и устранить их. При нажатии на педаль, она должна идти свободно, без рывков и задержек. Расстояние от пола до педали при включенном или выключенном состоянии не должна превышать 145 миллиметров.

Встречаются еще поломки во время езды, а именно когда переключаете передачу. Если тяжело включить передачу и при включении появляются нестандартный хруст, шум и другие звуки, то не стоит затягивать. Так же при включении передачи и нажатии на газ машина не так резва, как обычно, начинает плавно набирать ход, при этом мотор работает на максимум. Это первый признак поломки диска сцепления.

Продлеваем срок службы

Сцепление – это, пожалуй, один из самых износостойких элементов в конструкции автомобиля. Качественный узел может прослужить 200 и более тысяч километров. Однако чтобы ваша коробка не потребовала ремонта уже на первых неделях езды, нужно знать определенные правила эксплуатации.

При вождении автомобиля с механической трансмиссией, прежде всего, научитесь правильно нажимать на педаль. В то время когда вы приотпускаете ее, происходит включение сцепления. В этот момент пружина нажимного диска подводит ведомый механизм к маховику. Происходит плавное притирание элементов. За счет этого диск немного проскальзывает относительно маховика, последний также начинает вращаться.

На следующем этапе необходимо дать небольшое время узлу для того, чтобы обороты максимально сравнялись. Для этого следует удерживать педаль в средней позиции примерно 2-3 секунды. После этого количество оборотов маховика приблизится к скорости вращения диска. Итак, автомобиль потихоньку набирает ход.

Что же делать далее? Когда маховик с ведомым и нажимным диском стал самостоятельно вращаться с одинаковой скоростью и без проскальзываний, происходит максимально высокая передача крутящего момента. В таком случае необходимость в повторном разъединении КПП и двигателя отсутствует (разве что при экстренном торможении). Как только машина тронулась, а на спидометре уже больше 10 километров в час, педальку можно смело отпускать. Дальше аналогичным путем переключаемся на повышенную передачу вплоть до 5-й (если это позволяют ПДД).

Обратите внимание, что если при трогании с места внезапно сбросить педаль сцепления, машина будет ехать рывками, а через 3-4 секунды заглохнет. Это происходит из-за того, что при резкой притирке дисков мотор передает всю мощь на коробку, тем самым попросту рвет ее. Нагрузка на шестерни увеличивается, соответственно, ресурс механизмов трансмиссии уменьшается. Резко отпускать педаль при трогании не следует, так как это очень вредит вашему автомобилю. Лишь когда машина набирает достаточно большую скорость (это уже 3-5 передача), при переключении на повышенную можно «бросать» педаль сходу.

[spoiler title=»Источники»]

https://pricurivatel.ru/ustrojstvo-i-princip-raboty-scepleniya-avtomobilya
https://scart-avto.ru/remont/kak-rabotaet-stseplenie-v-avtomobile-printsip-raboty-dlya/
https://principraboty.ru/princip-raboty-scepleniya/
https://AutoTopik.ru/sceplenie/1335-ustroystvo.html
https://TechAutoPort.ru/transmissiya/sceplenie-i-mufty/sceplenie.html
https://exist.ru/Document/Articles/2337
https://avtonov.info/sceplenie-avtomobilja-naznachenie-i-ustrojstvo
https://FokSevmash. ru/hodovaya-chast-i-transmissiya/privod-scepleniya.html
https://www.syl.ru/article/158580/new_stseplenie-avtomobilya-printsip-rabotyi-stsepleniya-avtomobilya—shema

[/spoiler]

Post Views:
4 474

Как работает сцепление — Австралийские службы сцепления

Существует много типов конструкций сцепления, ожидающих применения. Большинство автомобильных сцеплений представляют собой сухое однодисковое сцепление с двумя фрикционными поверхностями. Независимо от применения, функцией и назначением сцепления является передача крутящего момента от вращающегося приводного двигателя к трансмиссии.

Муфты требуют режима срабатывания, чтобы разорвать передачу крутящего момента. Педаль сцепления — это метод рычага для отключения привода от двигателя к трансмиссии изнутри автомобиля. Педаль переводит параболическое движение педали сцепления в прямолинейное движение. Затем это линейное движение преобразуется в движение упорного подшипника за счет перемещения механических соединений, троса или гидравлической жидкости.

Сцепление состоит из нескольких компонентов, которые являются ключевыми для его работы:

Маховик выполняет 3 основные функции. Во-первых, поддерживать вращающуюся массу (инерцию), чтобы способствовать вращению двигателя и обеспечивать более постоянную передачу крутящего момента во время работы. Во-вторых, обеспечить зубчатый венец для включения стартера. В-третьих, обеспечить одну из ведущих фрикционных поверхностей для фрикционного диска.

Ведомый фрикционный диск соединен с первичным валом трансмиссии через шлицевое соединение. Диск приводит в движение первичный вал в трансмиссии, который передает движение колесам. Диск имеет расходуемый фрикционный материал, который позволяет модулировать сцепление, чтобы контролировать привод при трогании с места. Диск также содержит подпружиненную ступицу, которая поглощает вибрации двигателя при включении сцепления, а также поглощает крутящий момент при включении и выключении привода.

Нажимной диск является наиболее важной частью всего узла сцепления. Нажимной диск прикладывает зажимное усилие (давление), которое удерживает ведомый фрикционный диск между ним и маховиком. Нажимной диск крепится к маховику болтами, и они вращаются вместе. Прижимная пластина содержит диафрагму или пружины, которые оказывают давление на основную отливку или приводную поверхность. Чтобы разблокировать или отключить привод, приводятся в действие рычаги диафрагмы или муфты, что позволяет основной отливке отрываться от ведомого диска.

Выжимной подшипник служит средством приведения в действие между узлом вращающейся муфты и вилкой неподвижной муфты и трансмиссией. Подшипник будет поглощать усилие, необходимое для выключения сцепления, а также уменьшать износ между вращающимися и невращающимися компонентами.

Направляющий подшипник присутствует не во всех узлах сцепления, но чаще всего встречается в конфигурациях двигателей с задним приводом. Этот подшипник находится либо в задней части кривошипа, либо в маховике и определяет местонахождение входного вала. Важно расположить первичный вал в задней части кривошипа для правильного срока службы и работы сцепления. Без направляющего подшипника может возникнуть чрезмерный износ шлицов и ступицы ведомого диска, что может вызвать проблемы с выключением сцепления.

ACS имеет ряд комплектов сцепления и маховиков, подходящих для большинства автомобильных, коммерческих и сельскохозяйственных применений.

Что такое сцепление — детали, принцип работы, диск сцепления и [изображения]

В этой статье мы обсудим что такое сцепление? его принцип работы, детали, требование сцепление в двигателе , и диск сцепления или диск.

Что такое сцепление?

Сцепление — механическое устройство, используемое в трансмиссии автомобиля. Он включает и отключает систему трансмиссии от двигателя. Он закреплен между двигателем и коробкой передач.

Мощность, вырабатываемая в цилиндре двигателя, в конечном итоге предназначена для поворота колес, чтобы автомобиль мог двигаться по дороге. Возвратно-поступательное движение поршня приводит во вращение коленчатый вал за счет вращения маховика через шатун.

Круговое движение коленчатого вала теперь должно передаваться на задние колеса. Он передается через сцепление, коробку передач, карданные узлы карданного или карданного вала, дифференциал и полуоси, идущие к колесам.

С помощью всех этих деталей использование мощности двигателя для ведущего колеса называется силовой передачей. Передача мощности двигателя на ведущие колеса через все эти части называется передачей мощности.

Система силовой передачи обычно одинакова на всех легковых и грузовых автомобилях. Но его конструкция и устройство могут различаться в зависимости от способа привода и типа агрегатов трансмиссии.

См. также: 9 Различные типы муфт

Основная часть муфты

Основные части муфты подразделяются на три группы

Приводные элементы

3 Ведомые4 элементы 90.10 Рабочие элементы 90.10103

Ведущий элемент

Ведущий элемент имеет маховик, установленный на коленчатом валу двигателя. Маховик закреплен на крышке, которая поддерживает нажимной диск или ведущий диск, нажимные пружины и расцепляющие рычаги.

Весь узел маховика и крышки все время вращается. Корпус сцепления и крышка снабжены отверстием. Из этого отверстия испаряется тепло, выделяемое трением во время работы сцепления.

Ведомый элемент

Ведомый элемент имеет диск или пластину, называемую диском сцепления. Он свободно скользит по шлицам вала сцепления. Ведомый элемент несет на обеих своих поверхностях фрикционные материалы. Когда ведомый элемент удерживается между маховиком и нажимным диском, он помогает вращать вал сцепления через шлицы.

Приводной элемент

Приводной элемент имеет ножную педаль, рычажный механизм, выжимной или выжимной подшипник, выжимной рычаг и пружины, необходимые для обеспечения правильной работы сцепления.

Функции различных компонентов силовой трансмиссии

Функции различных компонентов системы трансмиссии:

Сцепление

Основная функция — отключение двигателя от водителя. ведущие колеса. Мгновенно и для постепенного включения привода от двигателя к ведущим колесам при выводе автомобиля из состояния покоя.

Коробка передач (трансмиссия)

Помогает изменять передаточное число и, следовательно, крутящий момент между двигателем и ведущими колесами в соответствии с дорожными условиями.

Универсальный шарнир

Универсальный шарнир используется, когда два вала соединены под углом для передачи крутящего момента. Карданный шарнир позволяет передавать крутящий момент под углом, а также при постоянном изменении этого угла во время движения автомобиля по дороге.

Карданный вал

Карданный вал соединен между коробкой передач и дифференциалом с помощью универсального шарнира на каждом конце. Он передает вращательное движение выходного вала коробки передач на дифференциал.

Дифференциал

При поворотах ведущие колеса должны вращаться с разной скоростью. Это делается с помощью дифференциала.

Как работает сцепление в автомобиле

Сцепление — это механическое устройство, используемое в трансмиссии автомобиля. Он включает и отключает систему трансмиссии от двигателя. Он закреплен между двигателем и коробкой передач.

Когда сцепление включено , мощность передается от двигателя на ведущие колеса через систему трансмиссии, и автомобиль начинает движение.
При выключенном сцеплении мощность не передается на задние или ведущие колеса, и автомобиль останавливается при работающем двигателе.
Выключение сцепления при запуске двигателя, при остановке автомобиля, при переключении передач и при работе двигателя на холостом ходу.
Сцепление включено , когда автомобиль должен двигаться, и остается включенным, когда автомобиль движется. Сцепление также позволяет непрерывно воспринимать нагрузку.

При правильной эксплуатации предотвращает рывки автомобиля и, таким образом, не создает чрезмерной нагрузки на остальные части системы передачи мощности.

Читайте также: Гидротрансформатор: принцип работы и детали

Принцип работы сцепления

Сцепление работает на принципе трения , когда две фрикционные поверхности соприкасаются друг с другом и прижимаются друг к другу. объединены из-за трения между ними. Если один вращается, другой тоже будет вращаться.

Трение между двумя поверхностями зависит от площади поверхностей, давления на них и коэффициента трения материалов поверхности. При необходимости две поверхности можно разделить и привести в контакт.

Одна поверхность считается ведущим элементом, а другая — ведомым числом. Ведущий элемент продолжает вращаться, когда ведомый элемент входит в контакт с ведущим элементом, он также начинает вращаться. Когда ведомый элемент отделяется от ведущего, он перестает вращаться. Так работает сцепление.

Фрикционные поверхности сцепления сконструированы таким образом, что ведомый элемент проскальзывает по ведущему элементу при первом приложении давления. По мере увеличения давления ведомый элемент медленно доводится до скорости ведущего элемента.

Когда скорости элементов становятся равными, проскальзывания нет, два элемента находятся в плотном контакте, а сцепление полностью включено.

Приводным элементом сцепления является маховик. Он установлен на коленчатом валу, ведомым элементом является нажимной диск. Он установлен на валу коробки передач. Диски сцепления находятся между двумя элементами.

При включенном сцеплении двигатель на задние колеса через систему трансмиссии. Когда сцепление выключается нажатием на педаль сцепления, двигатель отсоединяется от трансмиссии. Таким образом, мощность перестает поступать на задние колеса при работающем двигателе.

Требование к сцеплению

Передача крутящего момента

Сцепление должно передавать максимальный крутящий момент двигателю.

Постепенное включение

Сцепление должно включаться постепенно, чтобы избежать внезапных рывков.

Теплоотвод

Сцепление должно рассеивать большое количество тепла, которое выделяется во время работы сцепления из-за трения.

Динамическая балансировка

Сцепление должно быть динамически сбалансировано. Это особенно необходимо в случае муфт высокоскоростных двигателей.

Гашение вибрации

Сцепление должно иметь соответствующий механизм для гашения вибраций и устранения шума, возникающего при передаче мощности.

Муфта должна быть как можно меньше по размеру, чтобы занимать минимум места.

Свободный ход педали

Для уменьшения эффективной зажимной нагрузки на упорный карбоновый подшипник и его износа. Сцепление должно иметь свободный ход педали.

Простота в эксплуатации

Сцепление должно работать легко, требуя от водителя как можно меньше усилий.

Легкость

Ведомый элемент сцепления должен быть изготовлен как можно легче, чтобы он не продолжал вращаться в течение некоторого времени после выключения сцепления.

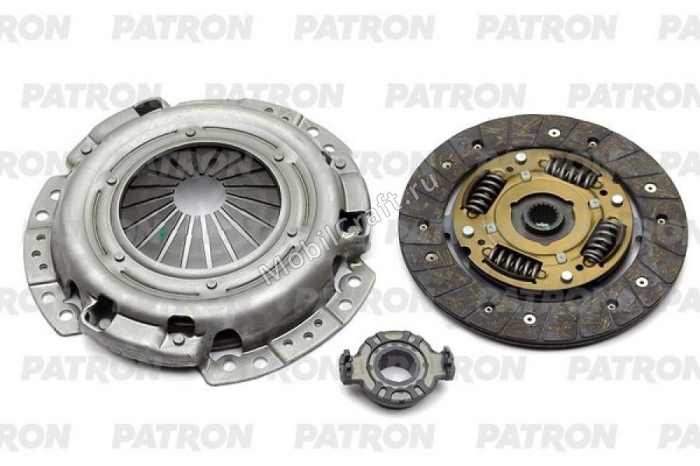

Диск или диск сцепления

Диск сцепления является ведущим элементом сцепления и зажат между маховиком и нажимным диском. Он крепится на вал сцепления через шлицы. Когда он зажат, вращается вал сцепления, и мощность передается от двигателя к трансмиссии через сцепление.

Нажимная пластина состоит из двух комплектов облицовочного или фрикционного материала, установленных на стальных амортизирующих пружинах. Облицовочные и амортизирующие пружины приклепаны к диску основания пружины и стопорной пластине пружины, которые имеют прорези для вставки торсионной пружины.

Эти пружины соприкасаются с фланцами ступицы, расположенными между стопорной пластиной пружины и диском, и служат для передачи крутящего усилия, прилагаемого к накладкам, на шлицевую ступицу. Пружинное действие служит для уменьшения крутильных колебаний и ударов между двигателем и трансмиссией во время работы сцепления.

Облицовка и пластины поворачиваются относительно ступицы до предела сжатия пружин или до предела упоров пружин.
