Что такое и как работает автомобильный иммобилайзер

Иммобилайзер – это охранное устройство автомобиля. Его задача – защита транспортного средства от угона путем блокировки (разрыва) электрический цепей подачи топлива, стартера, зажигания.

Что такое автомобильный иммобилайзер?

Иммобилайзер (в отличие от стандартной охранной системы) имеет более высокую степень защиты от вероятного взлома. В нем лучше продумана интеллектуальная система. Управление устройством производится не с большого расстояния, как это происходит в сигнализациях, а посредством «близкого» контакта – «замок-ключ». При таком способе у угонщиков нет возможности перехватить радиосигнал, который передается от брелока охранного устройства к ЭБУ.

Даже если машина вскрыта, иммобилайзер поможет предотвратить угон

Кроме этого, дорогие автомобили, которые сдаются на ремонт в неблагополучные автосервисы, часто оказываются не защищенными. Сделать «копию» с существующего брелка сигнализации – дело нескольких минут. Угнать потом автомобиль не составляет труда, ведь «ключ» уже готов. Что касается иммобилайзера, то в нем электронную копию ключа сделать крайне сложно – для этого необходимо иметь под рукой мастер-карту, которой у злоумышленника нет.

Современные иммобилайзеры очень компактны. Их монтаж выполняется в скрытом для посторонних глаз месте. Если установка произведена правильно, то вычислить тип охранной системы и место ее нахождения практически невозможно. И даже это еще не все. Некоторые иммобилайзеры оборудованы функцией «защита от ограбления», способной работать без участия водителя.

Из чего состоит иммобилайзер?

Основным элементом системы является электронный блок управления. Работает он на базе микросхемы, «прошитой» под определенную программу действий (последняя активируется при попытке угона). В микросхеме вшит свой код обмена, который используется при «опросе» ключа автомобиля. Кроме этого, в схеме управления иммобилайзера есть так называемая катушка, которая осуществляет оперативное считывание информации с ключа.
Второй конструктивный элемент иммобилайзера – исполнительное устройство. В его состав входит одно или несколько электромагнитных реле. Коммутирующие устройства по команде электронного блока управления( ЭБУ) разрывают цепи сигналов, идущих к различным жизненно важным элементам машины. При необходимости возможно дополнительное включение электромагнитной системы для блокировки работы неэлектрических элементов.

Транспондер, или «метка», которая находится в ключе зажигания

Третий элемент – специальный запрограммированный чип — транспондер, который находится в каждом из ключей зажигания к конкретному автомобилю. Электронный блок авто распознает уникальный код и только после этого дает «разрешение» на заводку мотора транспортного средства.

Принцип работы иммобилайзера

Принцип работы иммобилайзера очень прост, но от этого не менее эффективен. Все происходит следующим образом. Как только хозяин машины вставляет ключ в замок зажигания, электронный блок управления автомобиля осуществляет опрос чипа ключа посредством отправки электромагнитного импульса заданной частоты. Если код, который отправляет чип, совпадает с запрограммированным кодом в блоке управления, то электрические цепи охраняемого транспортного средства не блокируются. Если же код не поступает или он неправильный, то иммобилайзер осуществляет блокировку всех основных цепей машины.

Виды иммобилайзера

На сегодня существует несколько основных видов иммобилайзера – контактные и бесконтактные. Бесконтактные различаются по радиусу – они бывают малого радиуса действия и большого радиуса действия.

Принцип работы иммобилайзера контактного типа

Один из вариантов контактного иммобилайзера. Только место ключа к сканеру прикладывается палец

Иммобилайзеры контактного типа управляются при помощи ключа, который прикладывается к ответной части замка или вставляется в специальное отверстие. Такой тип устройства применяется все реже. Причина – низкая надежность, ведь грамотный прекрасно знает место установки устройства и может воспользоваться данной информацией.

Принцип работы иммобилайзера бесконтактного типа

Бесконтактный иммобилайзер может управляться с помощью брелка

Иммобилайзеры бесконтактного типа имеют приемную антенну, которая спрятана в обшивке салона. Управление системой осуществляется от карточки или брелка (могут быть различные варианты). Такие транспондеры в народе называются «метками». Отличительная особенность иммобилайзеров бесконтактного типа – их скрытость от глаз злоумышленников, которые могут и не знать о существовании охранной системы.

Как уже упоминалось, бесконтактные иммобилайзеры могут иметь различную зону действия (зависит от мощности антенны). Устройства малого радиуса будут работать только в случае приближения ключа к приемнику на расстоянии ближе 10 см. Водителю при посадке в машину необходимо подвести транспондер к антенне внутри салона, чтобы снять систему с охраны и разблокировать все цепи.

Иммобилайзеры с большим радиусом действия могут работать на расстоянии до двух метров. Водителю в этом случае проще, ведь он никуда не должен подносить «метку» — брелок сам посылает нужный сигнал и производит разблокировку всех систем. Самое главное, что передаваемые каналы являются кодированными, поэтому перехватить их крайне сложно.

Как работает система управления иммобилайзера

В каждом виде иммобилайзера может быть своя система управления. К примеру, в контактных моделях охранных систем управление осуществляется путем замыкания одной или нескольких контактных групп посредством секретного ключа (кода). Отключение такого иммобилайзера происходит после открытия замка или замыкания контактных групп вручную.

Еще один вариант управления – цифровой набор кода (для этого предусмотрена специальная клавиатура). Но у таких систем есть слабое место: злоумышленник может подсмотреть защитный код и воспользоваться полученными знаниями при угоне автомобиля.

В иммобилайзерах нового типа применяются современные технологии, которые практически исключают взлом. Особой популярностью пользуется система бесконтактного (транспондерного) управления. Отличительная особенность таких устройств – отсутствие своего источника питания и, соответственно, малая дальность работы. Принцип работы бесконтактного иммобилайзера прост — электронный чип в брелке ключа получает сигнал от основного блока автомобиля и дает свой ответ (код). Если он совпадает с тем, что «прошит» в системе, автомобиль можно заводить.

Более надежными считаются криптотранспондеры, которые при каждом посыле сигнала генерируют новые кода. Кодовая комбинация состоит из 32-х цифр, и она постоянно меняется, поэтому перехватить сигнал и расшифровать его злоумышленнику не удастся.

Набирает популярности технология DID, задача которой надежная защита метки от электронного взлома. Система особенна тем, что распознавание кода осуществляется по довольно сложной системе. Метка получает сигнал, что она находится в зоне действия системы. После этого ЭБУ отправляет случайный код, который метка принимает и отправляет обратно (по секретному алгоритму, конечно). Только после анализа поступающего на ЭБУ кода машина снимается с охраны. Такая система уникальна, ведь с кода невозможно сделать «копию» — он постоянно меняется.
Еще одна современная технология – Bluetooth, которая гарантирует постоянную радиосвязь между устройствами. Информация надежно шифруется, и расшифровать отправляемые сигналы может только та система, которой сигнал адресован.

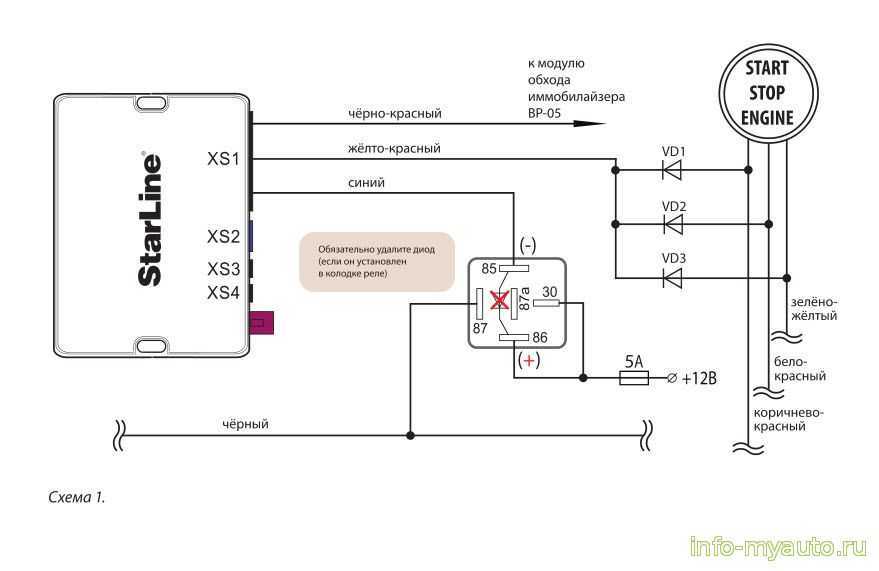

Как происходит блокировка электрических цепей с помощью иммобилайзера

Блокировка той или иной цепи авто осуществляется посредством специальных реле, которые бывают различных видов – аналоговые и более продвинутые – цифровые. Передача блокирующего сигнала может осуществляться по проводу и посредством радиосигнала. При этом сам цифровой сигнал, передающийся к реле-блокиратору от иммобилайзера, бывает двух видов – статический и динамический. Первый вид подразумевает передачу одного неизменного кода от брелока к реле. Второй вид – более надежный, ведь он с каждым новым посылом меняется. В случае передачи блокирующего сигнала по проводу отключение иммобилайзера упрощено, можно просто отрезеть провод. При передаче сигнала через радио отключение иммобилайзера более проблематично, сигнал надо перехватить и расшифровать, либо найти передатчик.

Можно ли отключить иммобилайзер?

Иногда возникает ситуация, когда для завода двигателя необходимо отключить штатный иммобилайзер (к примеру, при потере ключа). Сделать это можно в ЭБУ автомобиля. В большинстве случаев достаточно отрезать провод, который идет от иммобилайзера к блоку управления, или же отключить физически, запретив ЭБУ делать опрос иммобилайзера. Есть вариант отключения охранной системы посредством установки в ЭБУ специального эмулятора, который вносит корректировки в управление электрическими цепями.

Есть автомобили, в которых аккуратно отключить иммобилайзер не получится. При попытке это сделать велика вероятность нарушения работы многих систем автомобиля. В этом случае придется полностью менять систему и заново ее программировать.

Чем отличаются штатные иммобилайзеры от дорогих?

Штатные иммобилайзеры оснащены контактными реле блокировки, управление которых осуществляется по штатной проводке, что само по себе очень ненадежно. Штатные иммобилайзеры плохо продуманы. Основные цепи авто блокируются только через 10-15 секунд после отключения зажигания, чего может хватить угонщику.
В более дорогих устройствах иммобилайзер может похвастаться большей надежностью. Система распознает по сигналу, посылаемому от брелка, что за руль сел владелец. Только после проверки всех данных дается добро за запуск двигателя. Если же за рулем окажется не владелец ТС, то активируется сирена и блокируются все жизненно важные системы. Кроме этого, современные иммобилайзеры снабжены специальным антиразбойным алгоритмом, который может защитить от угона при остановке на светофоре (что также часто случается).

Дорогие иммобилайзеры имеют большую функциональность, они блокируют большее количество цепей и самое главное – такие системы гораздо сложнее взломать чем штатные иммобилайзеры.

Как можно «усилить» штатный иммобилайзер?

Иммобилайзер – это надежный защитник автомобиля. Но многие угонщики научились с ним «работать» и взламывать, поэтому не лишним будет предусмотреть дополнительную защиту. К примеру, на контроллер устройства можно установить металлический кожух, который закроет доступ злоумышленнику к блоку управления и разъему. К диагностическому разъему (на цепь шины) можно подключить дополнительную блокировку с действием от стороннего устройства. Кроме этого, не лишним будет предусмотреть блокировку в разрыв штатной считывающей антенны.

Еще один вариант защиты – установка дополнительного замка на капот. Это необходимо, ведь беспроводное реле часто ставится именно в двигательном отсеке. Злоумышленник, когда не может добраться до ЭБУ, может попытаться получить доступ к реле блокировки. Наличие же дополнительного замка может оказаться как нельзя кстати.

Иммобилайзер — штатный, дополнительный

Иммобилайзер (обиходное название – иммо) — разновидность противоугонной системы, препятствующей несанкционированному запуску двигателя с использованием самодельного ключа или без ключа. Иммобилайзеры делятся на две большие группы – штатные и дополнительные.

Штатный иммобилайзер устанавливается при производстве автомобиля. С помощью специального программного обеспечения штатный иммобилайзер ограничивает доступ к блоку управления двигателем. В ряде стран Европы штатный иммобилайзер является обязательным уже с 1998 года. На автомобиль может быть установлен дополнительный (нештатный) иммобилайзер. Данное противоугонное устройство обеспечивает физическое блокирование важных электрических цепей двигателя (система зажигания, топливный насос, стартер) с помощью реле.

Штатный иммобилайзер

В качестве штатных иммобилайзеров наибольшее распространение получили беспроводные (транспондерные) иммобилайзеры. Конструкция беспроводного иммобилайзера включает чип-ключ зажигания, антенну и блок управления.

Из всех перечисленных элементов беспроводным является чип-ключ зажигания, который представляет собой метку радиочастотной идентификации RFID (Radio Frequency Identification). Метка, как правило, устанавливается в головке физического ключа зажигания. Конструктивно метка представляет собой микросхему (чип), выполняющую роль электронного ключа. Другое название метки – транспондер (дословно с английского радиоответчик). Термин «транспондер» отражает принцип работы метки – срабатывание по радиосигналу и питание энергией от этого сигнала.

Антенна обеспечивает радиообмен чип-ключа и блока управления иммобилайзера. В иммобилайзерах используется несколько видов антенн. Самая распространенная кольцевая антенна располагается вокруг замка зажигания. В современных иммобилайзерах дистанционного действия используется несколько антенн.

Электронный блок управления иммобилайзера генерирует сигналы для транспондера, принимает сигналы от антенны, преобразует сигналы в управляющие воздействия на блок управления двигателем. Современные модели иммобилайзеров обычно не имеют отдельного блока управления, а его функции реализованы в других блоках управления, что значительно повышает защищенность системы. Связь блока иммобилайзера с блоком управления двигателем осуществляется через интерфейс (шину).

Алгоритм управления иммобилайзером осуществляется с помощью паролей. Различают несколько типов паролей: идентификационный пароль (ID code), переменный пароль (rolling code), шифрованный пароль (crypto code).

В простейших моделях штатных иммобилайзеров метка является носителем индивидуального числа – идентификационного пароля. При включении зажигания блок управления иммобилайзера активизирует (запитывает) транспондер, который в свою очередь генерирует сигнал в виде идентификационного кода. Пароль улавливается антенной в замке зажигания и передается в блок управления иммобилайзером. Процессор блока управления сравнивает пришедший пароль с ранее зарегистрированным паролем. Если коды идентичны, происходит запуск двигателя. Если коды не совпали, блок управления иммобилайзера запрещает старт двигателя.

Следующим поколением штатных иммобилайзеров являются системы с переменным паролем. При включении зажигания блок управления активизирует транспондер, который отправляет имеющийся в памяти пароль. К паролю добавляется идентификационный код метки. Пароль улавливается антенной и передается в блок управления иммобилайзера. В блоке пароль сравнивается с оригинальным паролем и в случае их совпадения производится запуск двигателя.

Как только передача пароля транспондером произошла, блок управления иммобилайзером генерирует новый пароль, который передается в транспондер. Память транспондера со старым паролем заменяется новым паролем. Таким образом, транспондер готов к следующему запуску двигателя. Перебор паролей осуществляется произвольным образом из набора возможных, реализуется т.н. псевдослучайная последовательность.

Более совершенной (защищенной) является система управления иммобилайзером, использующая шифрование паролей. Транспондер здесь имеет встроенную функцию шифрования и называется крипто-транспондер. При включении зажигания блок управления иммобилайзера генерирует для транспондера сообщение, представляющее собой псевдослучайное слово. Это слово обрабатывается с помощью ключа шифрования, имеющегося в памяти транспондера. После преобразование получается т.н. цифровая подпись, которая и отправляется транспондером. В соответствии с заложенным алгоритмом исходящее сообщение транспондера каждый раз выглядит по новому – «плавает». Поэтому система получила название иммобилайзер с плавающим кодом.

Параллельно транспондеру блок управления иммобилайзера производит аналогичные преобразования и получает образцовую цифровую подпись. После этого происходит сравнивание образцовой цифровой подписи с полученным от транспондера сообщением. По сути, происходит сравнение ключей шифрования транспондера и блока управления без их фактического предъявления (появления в радиоэфире). Безопасность системы при этом значительно возрастает.

Шифрование паролей позволило использовать транспондер дистанционно, например, при открытии дверей автомобиля. Для обеспечения работоспособности такой транспондер имеет собственный источник питания, что позволяет использовать ключ в радиусе нескольких десятков метров. Дальнейшим развитием дистанционного управления иммобилайзером явилась система интеллектуального доступа и запуска без ключа. В такой системе автомобиль открывается при приближении владельца, а запускается простым нажатием кнопки на панели приборов. В настоящее время системой Keyless опционально оборудуются даже бюджетные автомобили.

Дополнительный иммобилайзер

Производители электронных компонентов предлагают к установке множество моделей дополнительных иммобилайзеров. Дополнительный иммобилайзер применяется при отсутствии на автомобиле штатного иммобилайзера, а также (добровольно или по требованию страховой компании) для дополнительной защиты транспортного средства.

Несмотря на общее название, принцип работы дополнительного иммобилайзера отличается от штатного иммобилайзера. Дополнительный иммобилайзер не вмешивается в систему управления двигателем, а прерывает несколько электрических цепей электрооборудования автомобиля. Обязательно блокируется низковольтная цепь системы зажигания и цепь питания топливного насоса. Другие блокировки используются в зависимости от модели иммобилайзера.

Непосредственное блокирование электрических цепей осуществляет аналоговое или цифровое реле. Цифровое реле является предпочтительным, т.к. обеспечивает лучшую защиту от взлома (за счет динамического сигнала). Остальные элементы (блок управления, транспондер), а также алгоритмы управления аналогичны штатному иммобилайзеру. Транспондер (метка) дополнительного иммобилайзера выполняется, как правило, отдельно от физического ключа зажигания.

Разновидностью дополнительного иммобилайзера является система Алколок (Alcolock), которая блокирует запуск двигателя при алкогольном опьянении водителя.

Как решать проблемы, вызванные иммобилайзером и противоугонной системой

Современные автомобили и их системы, обеспечивающие их работу, становятся все более и более сложными; иммобилайзер и противоугонная система являются еще одним примером этого. Достижения в области шифрования ключей, появление таких систем, как интеллектуальный вход и технологии интеллектуальных ключей, изменили наши подходы к диагностике, ремонту и программированию этих автомобилей. Кроме того, запатентованный характер технологий OEM и ограничение доступа к информации о ремонте, инструментах и ​​PIN-кодам безопасности усложняют обслуживание этих автомобилей. В этой статье мы собираемся исследовать историю этих систем, а также их работу и диагностику при возникновении проблемы. Кроме того, мы исследуем некоторые из радикальных изменений в том, как мы получаем информацию о безопасности, и что нам потребуется делать для этого.

Немного предыстории
Сначала немного истории: Сент-Джордж Эванс и Эдвард Биркенбюэль изобрели первую противоугонную/иммобилайзерную систему в 1919 году. Ток питания выключателя зажигания протекал, подавая питание на магнето / катушку, если это правильно, или не позволяя автомобилю запускаться и подавая звуковой сигнал, если это неправильно. Настройка может быть изменена водителем.

Европейские автомобили должны были иметь технологию иммобилайзера в качестве стандартного оборудования к концу 1998. Австралия и Канада последовали их примеру в 2001 и 2007 годах, соответственно. Вообще говоря, системы иммобилайзера включают в себя технологию безопасности либо в замке зажигания/замке, либо в ключе, либо в виде несложного резистора, либо высокотехнологичного зашифрованного чипа RFID.

Первым автомобилем американского производства, в котором использовалась эта технология, был Corvette 1985 года, в котором использовалась противоугонная система GM (VATS). VATS, возможно, была одной из противоугонных систем, с которой впервые столкнулись многие технические специалисты. VATS, возможно, появился в Vette 85-го года, но он использовался во многих других платформах GM вплоть до начала 2000-х годов. Система также называется ключом доступа.

Пароль и пароль

Вся технология была включена в «ключ», следовательно, ключ Pass . Ключ имел резистор в виде гранул, встроенный в хвостовик ключа. Имеется 15 различных заготовок ключей с сопротивлением от 402 до 11,2кОм. Выключатель зажигания имел контакты, которые «считывали» сопротивление посредством создания резистивного падения опорного напряжения 5 вольт на резисторе ключа. Уникальное падение напряжения было получено модулем VATS при первом цикле срабатывания ключа при выходе с завода, и он находился «от колыбели до могилы» или никогда не менялся. Система использует два режима тампера, короткий и длинный тампер, которые отключают запуск двигателя или запуск двигателя, а также режим «сбой включения», чтобы автомобиль продолжал заводиться, если сбой произошел после того, как транспортное средство «прошло кражу». Примером Fail Enable может быть транспортное средство, которое заводится и работает, а провода от замка зажигания к основанию наклоняемой рулевой колонки обрываются. Индикатор неисправности системы безопасности автомобиля (MIL) будет гореть постоянно, но автомобиль будет продолжать заводиться до тех пор, пока аккумуляторная батарея не будет отключена или не разрядится. Проводка, контакты в тумблере зажигания и шарик в ключе подвержены износу и являются обычными отказами этих систем. Инструменты, необходимые для эффективной диагностики этих систем, уже есть в наборе инструментов каждого технического специалиста — обычно это DVOM и схема подключения.

Технический прогресс и вопросы безопасности побудили разработать противоугонную систему GM второго поколения, включающую в себя устройство безопасности в цилиндре замка зажигания/выключателе зажигания. Эта система известна как Pass lock . Простой способ отличить пароль от пароля — вспомнить, где используется технология безопасности. Ключ доступа находится в ключе, тогда как пароль находится в цилиндре замка зажигания.

В кодовом замке используется обычный небезопасный механический ключ. В корпус замка зажигания/личинки замка встроен специальный датчик Passlock. Датчик Passlock представляет собой специальный переключатель на эффекте Холла, закрепленный на корпусе. Тумблер ключа зажигания имеет фиксированный магнит. Когда ключ поворачивается, магнит проходит через эффект Холла безопасности. Датчик Passlock представляет собой трехпроводную схему, состоящую из коммутируемого питания B+, заземления и 5-вольтового эталонного/сигнального провода. Когда магнит проходит через активный эффект Холла, 5-вольтовое опорное напряжение понижается через уникальный резистор, и генерируется напряжение, известное как «R-код». Код R изучается с помощью процесса, известного как средство предотвращения угона автомобиля или обучение VTD, при котором полученный код R сохраняется в ответственном модуле; обычно BCM, IPC или TDM. Многие технические специалисты, вероятно, знакомы с 10-минутным VTD, который выполнялся путем поворота ключа в исходное положение, его возврата назад и ожидания 10 минут, пока не погаснет MIL безопасности. Система Passlock использовалась в конце 90, и на протяжении многих 2000-х у датчика Passlock было много проблем, и его обычно заменяли. Данные сканирования обычно довольно точны для этих транспортных средств. Код R отображается как напряжение блокировки, должно быть одинаковым каждый раз, когда генерируется код R, и должно оставаться на достаточно фиксированном значении в пределах 0,10 вольт.

GM, наконец, пошла по пути многих других OEM-производителей, приняв технологию зашифрованных ключей, назвав ее Passkey 3 и Passkey 3+. Механизм безопасности снова находится в ключе в виде чипа радиочастотной идентификации или чипа RFID, встроенного в головку ключа. Многие производители используют эту технологию в той или иной форме. Форд использует эту систему стилей уже много лет, и существует много опубликованной информации о том, как она работает. Есть много общих черт с большинством систем стиля зашифрованного ключа этого типа. Давайте рассмотрим систему PATS Форда и ее работу.

Ford PATS

Пассивная противоугонная система Ford (PATS), также известная как SecuriLock в ранних публикациях Ford, была представлена ​​в 1996 году. В ней используется защитный ключ, в головку которого встроен чип RFID. Каждый ключ RFID генерирует свой собственный уникальный идентификатор, и существует более 72 миллиардов различных идентификаторов, что, безусловно, является улучшением по сравнению с 15 различными резистивными ключами, которые я использовал в GM Passkey!

Компоненты системы PATS состоят из ключа с чипом RFID, приемопередатчика, модуля, отвечающего за принятие решения о краже, PCM и сети передачи данных. Приемопередатчик PATS транслирует сигнал частотой 134 кГц через катушку возбуждения приемопередатчика, которая «щекочет» встроенный в ключ RFID-чип, и транслирует свой уникальный идентификатор, который улавливается считывающей катушкой антенны приемопередатчика. Идентификаторы ключа хранятся или изучаются ответственным модулем PATS, которым может быть PCM, ICM, HEC, VIC, SCIL или автономный модуль PATS. Всегда сверяйтесь со схемой подключения, чтобы точно знать характер системы, с которой вы работаете. В дополнение к хранимым ключам также происходит заученное «рукопожатие» между модулем, содержащим функции PATS, и PCM.

 Есть две выделенные линии связи — линия TX и линия RX (рис. 1), которые в основном работают по протоколу типа «запрос и ответ», а также шина передачи данных транспортного средства, для которой ключ» ответ отправляется на PCM. Приемопередатчик PATS смещает линию TX на 12 вольт, а модуль, в котором находится электроника PATS, устанавливает его на низкий уровень для разговора. Модуль, отвечающий за PATS, подает на линию RX напряжение 12 вольт, а трансивер устанавливает низкий уровень для связи. Я имею в виду протокол «вызов и ответ». Несколько производителей используют аналогичную систему стилей. В то время как использование сканирующего устройства для извлечения кодов и просмотра потока данных всегда является первым шагом в процессе диагностики и помогает получить некоторое направление, я обнаружил, что просмотр линий TX и RX (рис. 2) и использование некоторых недорогих инструментов также может потребоваться проверка антенны трансивера.

Например, предположим, что PCM содержит функции PATS. Когда он переключается с выключения на включение, и TX, и RX находятся на уровне 12 вольт, PCM на мгновение притягивает сигнал TX к земле, а затем трансивер следует этому примеру, на мгновение подтягивая сигнал RX к земле (рис. 3). В качестве следующей части уравнения запрос/ответ PCM быстро переключает сигнал TX на землю, а затем отпускает. Если ключ ответил, трансивер следует этому примеру и быстро переключает сигнал RX на землю, чтобы отпустить (рисунок 4). Если ключ имеет правильный тип и запрограммирован для автомобиля, сигналы TX и RX снова зафиксируются на высоком уровне около 12 вольт, и будет принято решение о краже, чтобы провернуть и завести автомобиль (рис. 5).

Очевидно, что есть несколько компонентов уравнения, которые должны быть правильными для успешного старта. Если, например, ключ неисправен или в нем нет чипа транспондера, в момент после того, как PCM быстро зациклит TX на землю (вызов), и трансивер , а не , ответит тем же путем быстрого переключения сигнала RX (ответ ) из-за того, что ключ никогда не отвечал после того, как катушка возбудителя отправила сигнал 134 кГц. Часть вызова попытается снова, снова ища ответ, который никогда не приходит. Обычно он имеет отчетливый вид, так как часть вызова повторяется семь раз, прежде чем он сдается (рис. 6).

Другая неисправность может заключаться в том, что механическая нарезка ключа правильная и в ключе есть чип, но ключ не запрограммирован. Это также имеет уникальную сигнатуру при просмотре линий TX и RX, чтобы увидеть действие запроса / ответа. PCM отключает линию TX, трансивер на мгновение отключает линию RX. Теперь PCM освобождает линию TX и быстро переключает трансивер, чтобы быстро отключить RX, переключая его. PCM распознает, что ключ имеет правильный набор микросхем транспондера, но еще не запрограммирован, и завершает работу после одного раза для этого цикла ключа. Эта сигнатура похожа на исправный ключ без погружной части, когда стартер проворачивается после принятия решения о краже. Кроме того, код P1260 будет установлен в PCM, а код B1600 будет установлен в модуле, отвечающем за принятие решения о краже.

Когда что-то не так

Итак, давайте посмотрим на несколько сломанных автомобилей. Первый автомобиль — это Windstar 2001 года выпуска, который не заводится, угонщик угоняет на стоянке подержанных автомобилей. При попытке угона была повреждена колонка, а рулевая колонка была заменена на свалку. Магазин запросил программирование ключей, думая, что проблема в этом. Лампа кражи быстро мигает, а коды вытягиваются сканирующим прибором. PCM имеет P1260 и B1600, установленный в модуле, отвечающем за кражу. Заводской сканер был установлен, 10-минутная блокировка безопасности завершена, и доступ к безопасности был предоставлен. Ключи были стерты и безрезультатно пытались запрограммировать. Крышки раскладушки рулевой колонки сняты, а цепи TX и RX осмотрены. Об этом говорит отчетливый паттерн и некоторая логическая диагностика.

Обратите внимание, как шаблон вызов/ответ повторяется семь раз, а затем завершается. Как указывалось ранее, эта последовательность возникает из-за неправильного типа ключа или отсутствия транспондеров в ключе. Изучив вспомогательный документ Ford PATS, доступный на сайте www.motorcraftservice.com, было установлено, что ключи представляют собой ключи с квадратной головкой в ​​​​стиле H72PT с транспондером 4C, которые использовались в Windstar 1998-2000 годов. Этот автомобиль использует куполообразный ключ в стиле H84PT с транспондером 4D63. Мы проконсультировались со свалкой, и подержанная деталь действительно была от Windstar 2000 года, а не 2001 года.0003

Давайте осмотрим еще одну машину. Речь идет о автомобиле Ford Ranger 2001 года выпуска, который не заводится, быстро мигает индикатор Theft MIL. Магазин подозревает проблему с ключом и меняет цилиндр замка и два ключа. Было запрошено программирование, а ключи не запрограммированы. Коды вытягиваются, и в PCM присутствует P1260, указывающий на проблему с PATS, из-за которой транспортное средство не заводится, и сигнал приемопередатчика PATS B1681 не получен. Это явно не ключевой код. TX и RX анализируются, а формы сигналов проверяются. PCM выполняет свою работу, снижая сигнал TX и быстро переключая его; однако часть приемопередатчика, кажется, отвечает (Рисунок 7). Он явно включается, но, похоже, не опускается и не переключается на низкий уровень. Используется приемопередатчик и антенна вещает. Питание и земля присутствуют на модуле. Проверка непрерывности приемопередатчиком PATS и разъемом в основании стойки указывает на наличие чрезмерного сопротивления в цепи RX. Дальнейшее расследование показало, что устройство дистанционного запуска вторичного рынка было установлено и подключено последовательно к цепи RX. Владелец купил подержанный автомобиль и не знал о его наличии. Отключение блока дистанционного запуска и восстановление проводки до исходного состояния позволило программировать ключ без проблем.

Правильные инструменты облегчат любую работу. Иммобилайзер и противоугонная диагностика не являются исключением. Я тоже большой поклонник оригинального сканера, но понимаю, что не каждый может себе это позволить или иметь доступ к нему. В течение некоторого времени происходили радикальные изменения, ограничивающие доступ к информации о безопасности, такой как PIN-коды, процедуры ремонта и инструменты. Существуют слесарные инструменты, предназначенные для диагностики способности трансивера передавать и проверять ключи, однако для покупки некоторых из них требуются соответствующие учетные данные. Тем не менее, есть несколько простых инструментов, которые можно использовать для проверки того, что гало транспондера действительно транслируется. Быстрая проверка Google для «тестер антенны со светодиодным ключом» должна привести к недорогому методу проверки того, что антенна передает сигнал для возбуждения ключа. Еще один умный метод проверки приемопередатчиков, комнатных генераторов и датчиков приближения — использовать старый добрый транзисторный АМ-радиоприемник. Сигнал приемопередатчика 134 кГц улавливается радиостанцией в виде «щелчка» при расположении рядом с приемопередатчиком.

Надлежащие учетные данные, о которых я упоминал ранее, чтобы иметь доступ к информации о безопасности, инструментам и PIN-кодам безопасности, — это стать специалистом по безопасности транспортных средств (VSP), получив LSID. Приложение LSID VSP обрабатывается Национальным реестром специалистов по безопасности транспортных средств Целевой группы автомобильной службы. Требования заключаются в том, чтобы быть профессиональным автосервисом или слесарем, пройти проверку на наличие судимостей, иметь действующую страховку коммерческой ответственности на 1 миллион долларов. Также требуется регистрационный сбор в размере 75 долларов США и 300 долларов США за двухлетнюю лицензию. Вся информация и подробные требования изложены на веб-сайте NASTF по адресу www.nastf.org.

Мы обсудили историю, описание и работу некоторых ранних систем, исследовали некоторые сходства систем RFID и обсудили некоторые тематические исследования, связанные с поломанными автомобилями. Противоугонные системы и иммобилайзеры, как и все современные технологии, продолжают развиваться и становиться все более сложными. Я считаю, что если вы сможете разработать звуковую игру и иметь пошаговый логический подход к диагностике этих систем, с ними можно справиться. Иногда это означает использование простых инструментов, таких как недорогой тестер светодиодной антенны или AM-радио, или, возможно, потребуется использовать технологию лабораторного эндоскопа. Но почти всегда это можно сделать, используя лучший диагностический инструмент в вашем арсенале — тот, который лежит на ваших плечах!

Система противоугонной блокировки двигателя — признаки неисправности

Вы когда-нибудь задумывались о том, как эти компании-производители автомобилей делают наши автомобили более безопасными? Что ж, они установили в автомобили систему иммобилайзера двигателя , которая представляет собой противоугонное устройство для защиты ваших автомобилей от любых подобных атак. Таким образом, в случае, если кто-то попытается украсть ваш автомобиль, все, что нужно будет сделать ворам, — это подключиться к сети. Вот когда это устройство входит в картину. Это не позволяет злоумышленникам делать горячую проводку в вашем автомобиле. Только владелец (или человек, у которого есть ключи от машины) сможет сесть в транспортное средство и управлять им.

Транспортные средства — это не что иное, как собранные куски металла. Вы должны знать, что в нем установлены чипы, которые облегчают передачу сигналов от автомобильного ключа в систему иммобилайзера при запуске. Сначала он подтверждает подлинность ключа, который завел автомобиль, прежде чем разрешить включение зажигания. После подтверждения топливная система и двигатель вступают в действие.

Теперь интересно, что происходит, когда эта система плохая! Что будет с безопасностью вашего автомобиля? И как определить его в первую очередь, чтобы решить проблему?

Система иммобилайзера двигателя — как определить, что она вышла из строя?

Выход из строя этой системы приводит к сбоям в работе различных компонентов автомобиля. Нужен взгляд эксперта, чтобы определить эти симптомы и принять меры по их устранению.

Конкретные симптомы заранее дадут понять, что система иммобилайзера двигателя вышла из строя, и вот некоторые из наиболее важных, которые позволят вам определить то же самое. Кроме того, имейте в виду конкретные советы по техническому обслуживанию, которые могут помочь вам лучше управлять своим автомобилем в долгосрочной перспективе.

Двигатель не работает

Иммобилайзер не дает запустить двигатель, если не предоставлен соответствующий жетон безопасности. Вы можете попробовать запустить его, но он не запустится, если это так. Всегда проверяйте проводку автомобильного иммобилайзера , так как там можно найти причину, по которой не работает ваш двигатель.

Двигатель не заводится, если не работает иммобилайзер автомобиля. (Источник фото: вождение)

     ПОДРОБНЕЕ:

• Как отключить противоугонную систему в автомобилях — секреты раскрыты
• Сервисный двигатель Скоро! Что это значит?

Двери автомобиля плохо себя ведут (запирание и разблокировка)

Одним из симптомов неисправного чипа ключа является то, что вы не сможете запереть или разблокировать двери автомобиля. Итак, как вы можете проверить это? Попробуйте запереть или отпереть автомобиль ключом от машины, и вы ничего не увидите. Это один из признаков того, что система иммобилайзера вашего автомобиля вышла из строя.

Что здесь можно сделать? Попробуйте заменить батарейку ключа от машины и снова запереть и отпереть двери. И, если даже это не поможет, несомненно, проблема в системе иммобилайзера вашего автомобиля.

Результатом неисправного ключа может быть сбой подачи правильных сигналов на иммобилайзер, что приводит к неправильному функционированию автомобиля.

Найдите поблизости слесаря ​​или отбуксируйте свой автомобиль к специалисту, чтобы он снова заработал.

Двери машины не открываются ключами. (Источник фото: freephotos)

Неисправности системы оповещения

Легко идентифицировать симптомы неисправности ключа транспондера ; он не сможет передать сообщение в систему иммобилайзера, что приведет к определенным неисправностям системы сигнализации.

Неисправность иммобилайзера означает неисправность системы сигнализации в автомобиле. Таким образом, если чип этого транспондерного ключа неисправен или не работает иммобилайзер, результатом будет отказ от бесперебойной работы автомобиля.

Качество установленной системы сигнализации также играет важную роль. Если вор наступит рядом с вашей машиной или каким-то образом разобьет стекло, это не позволит сработать сигналу тревоги.

Корродирует проводка

Итак, мы рассказали вам как определить, что чип в вашем ключе неисправен . Теперь, как вы определите, вышла ли из строя система иммобилайзера двигателя? Что ж, идем сразу к системе и осматриваем проводку. Там будут видимые повреждения, коррозия или, может быть, другой износ. Если это сценарий вашего автомобиля, вы должны знать, что система иммобилайзера вышла из строя.

Как исправить? Что ж, обратитесь к профессионалам и попросите заменить проводку как можно скорее, чтобы вернуть вашему автомобилю нормальное функционирование.
