диагностика ШРУСов и как проверить привод

В устройстве трансмиссии автомобиля шарнир равных угловых скоростей, более известный как ШРУС или граната, является достаточно сильно нагруженным узлом. Если коротко, то именно через ШРУС крутящий момент от КПП передается на колеса автомобиля.  Кстати, на переднеприводных авто или полноприводных версиях данный шарнир должен быть устроен так, чтобы усилие передавалось на управляемые колеса под изменяющимися углами.

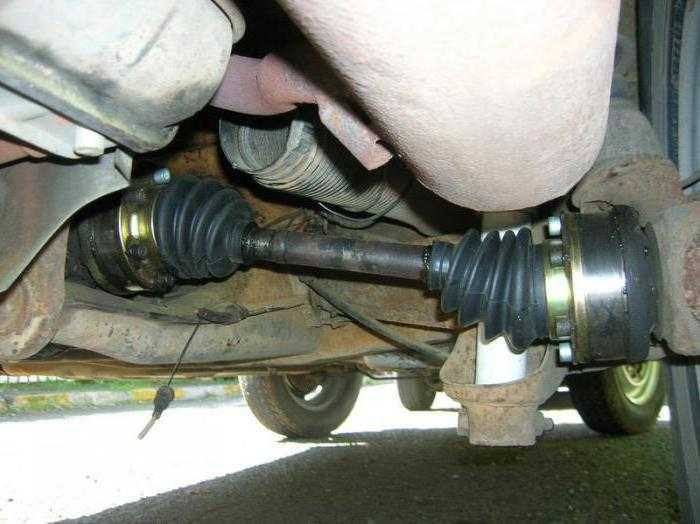

В общих чертах, вал привода соединяется с КПП или мостом через внутренний ШРУС, тогда как соединение со ступицей колеса реализуется через наружный ШРУС. Само собой, в процессе эксплуатации автомобиля указанные шарниры имеют свойство изнашиваться и выходить из строя. Обратите внимание, что касается ШРУС, признаки неисправности (даже малозаметные) являются весомым основанием для проведения углубленной диагностики.

Содержание статьи

• Наружная и внутренняя граната (ШРУС): отличия и особенности
• Неисправности ШРУСа: признаки и симптомы
• Полезные советы
• Подведем итоги

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

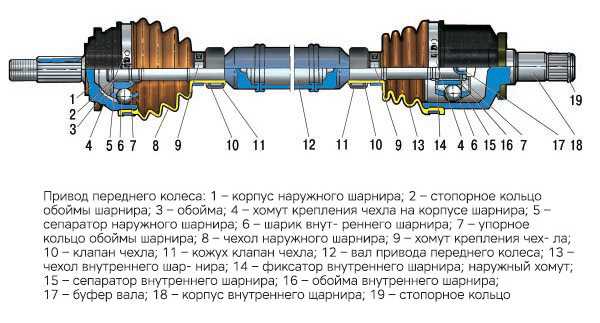

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

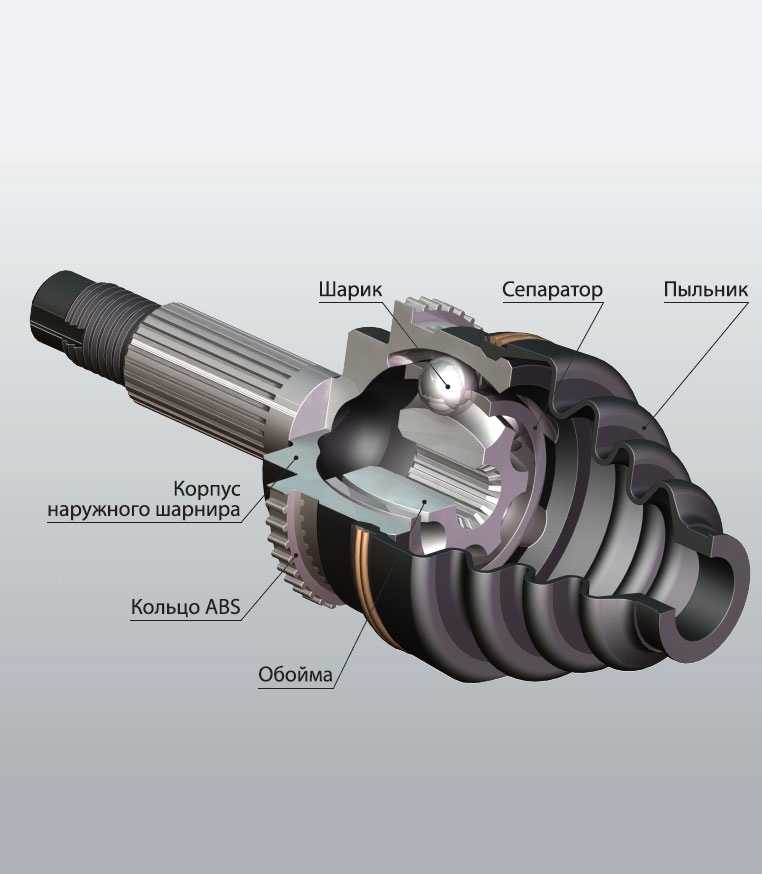

• Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров. Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
• В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески. Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
• Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир.  Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота.  На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

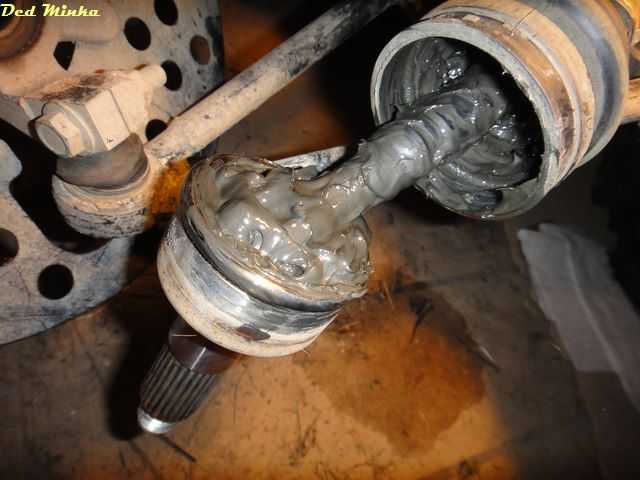

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок. Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Неисправности ШРУСа: признаки и симптомы

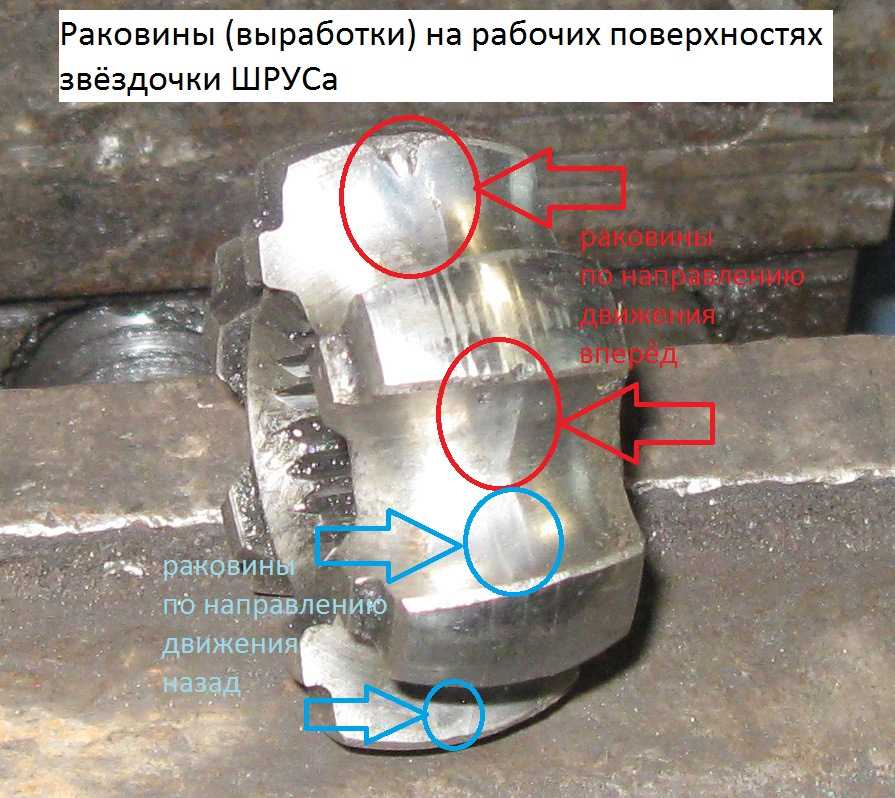

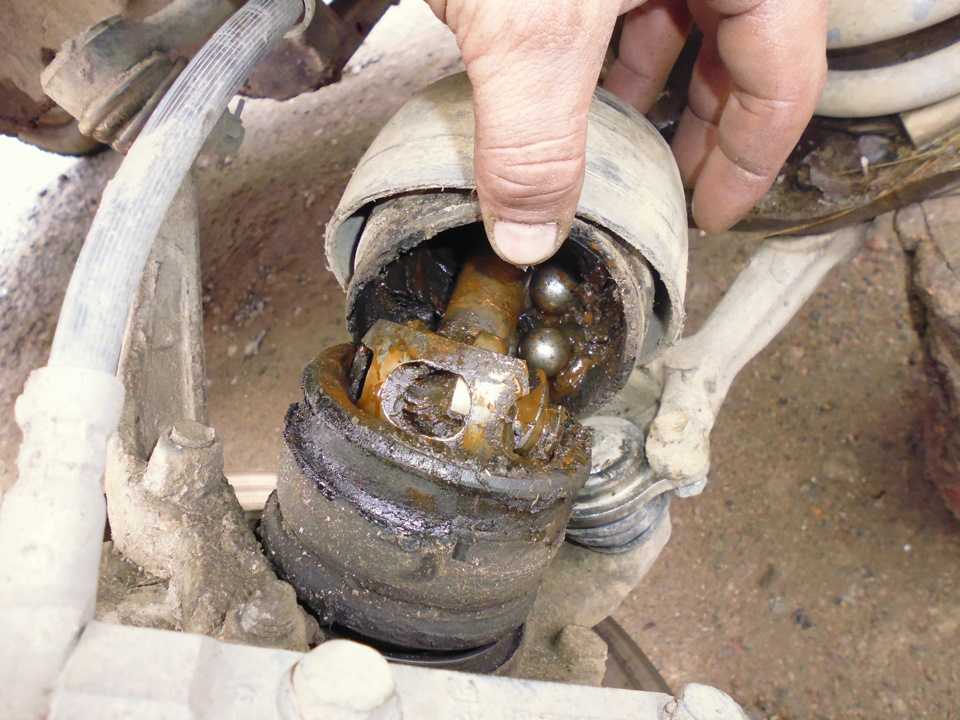

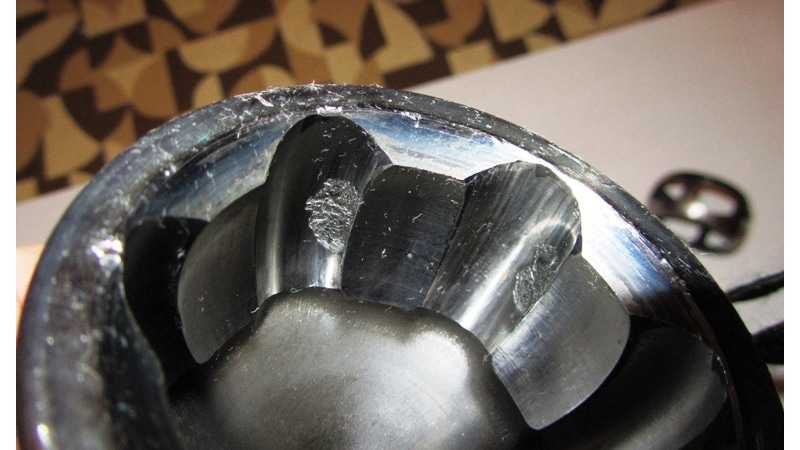

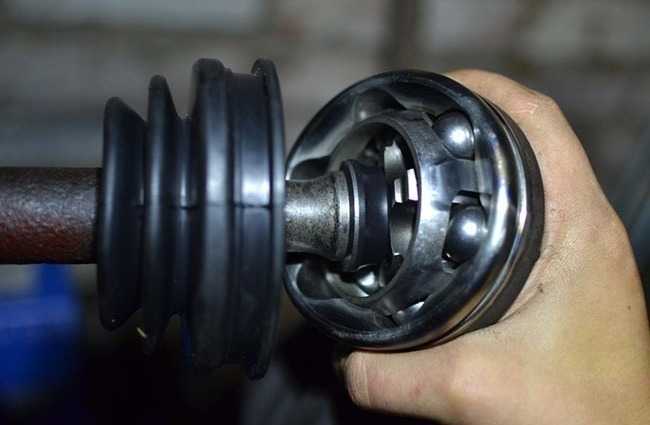

Начнем с того, что основной причиной поломки ШРУСа является износ шариков, обоймы шарнира или дорожек (рабочей поверхности корпуса). Реже детали разрушаются, что приводит к разъединению шарнира. С учетом того, что деталь испытывает высокие нагрузки, важно уметь точно выявить неполадку.

Диагностика ШРУС несколько отличается с учетом их типа (наружный или внутренний). Знание рассмотренных выше нюансов позволяет более точно провести проверку или своевременно выявить  поврежденную деталь. Главное, обращать внимание на неисправность ШРУСа и знать характерные признаки и симптомы такой поломки.

• Так вот, основным признаком проблемы со ШРУС является хруст. Этот хруст появляется при повороте колеса во время разгона. Также могут быть ощутимы вибрации и легкие удары, рывки при ускорении.  Обратите внимание, эти признаки обобщены, то есть необходимо отдельно разделить неисправности внутреннего ШРУСа и наружного.

Прежде всего, чтобы понять, какой ШРУС хрустит, внутренний или наружный, нужно учитывать следующее:

1. наружная «граната» хрустит тогда, когда машина резко трогается или поворачивает с вывернутыми в одну или другую сторону колесами, так как на наружный шарнир приходятся большие нагрузки.
2. неполадки внутреннего ШРУСа кроме хруста приводят к явной вибрации, которая ощущается даже при езде по прямой и ровной дороге.

Естественно, неисправность внутреннего ШРУСа определить сложнее. Давайте остановимся на этом более подробно.  Самым простым способом, как проверить гранату внутреннюю, является движение по неровной дороге, где можно получить максимальные ходы подвески, но без резких ударов. Оптимально проверять шарниры на сухой грунтовой дороге, которая имеет размытые дождем ямы средней глубины.

Когда авто будет двигаться по такой дороге, передняя подвеска будет загружена, что вызовет постоянные осевые и угловые смещения обоймы внутреннего ШРУСа. В случае износа внутренней гранаты, такой шарнир  будет хрустеть точно так же, как и наружный.

Если же проверка ничего не дала, тогда можно отправиться на подъемник. Однако следует учитывать, что при вывешивании колес нагрузка на ШРУСы минимальна и они могут не проявлять признаков неполадок.

Конечно, опытные мастера зачастую все равно выявляют неисправность, так как способны заметить даже небольшие люфты. Бывает, специалисты могут и вовсе разобрать подвеску и снять приводы, убрать чехол со ШРУС и сразу провести дефектовку.

При этом самостоятельно и без опыта скрытую проблему обнаружить бывает сложно. Исключением можно считать такой явный люфт, когда даже при вывешенных колесах (без нагрузки) граната стучит.

Полезные советы

Следует обратить внимание на то, что на многих популярных сегодня авто (например, семейство VAG) внутренний ШРУС прикреплен к коробке передач болтами. Так вот, если болты прослаблены или обломлены, это также становится причиной появления вибраций.

Еще опытные специалисты рекомендуют проводить регулярную профилактику ШРУС, как внутреннего, так и наружного. Дело в том, что основной причиной преждевременных поломок шарнира является пыльник ШРУС.

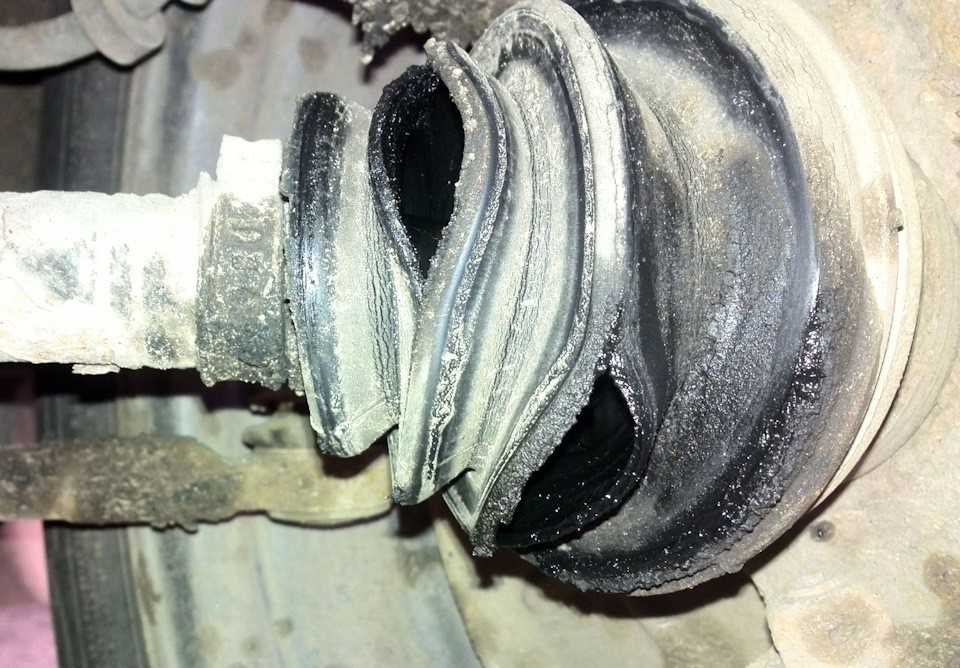

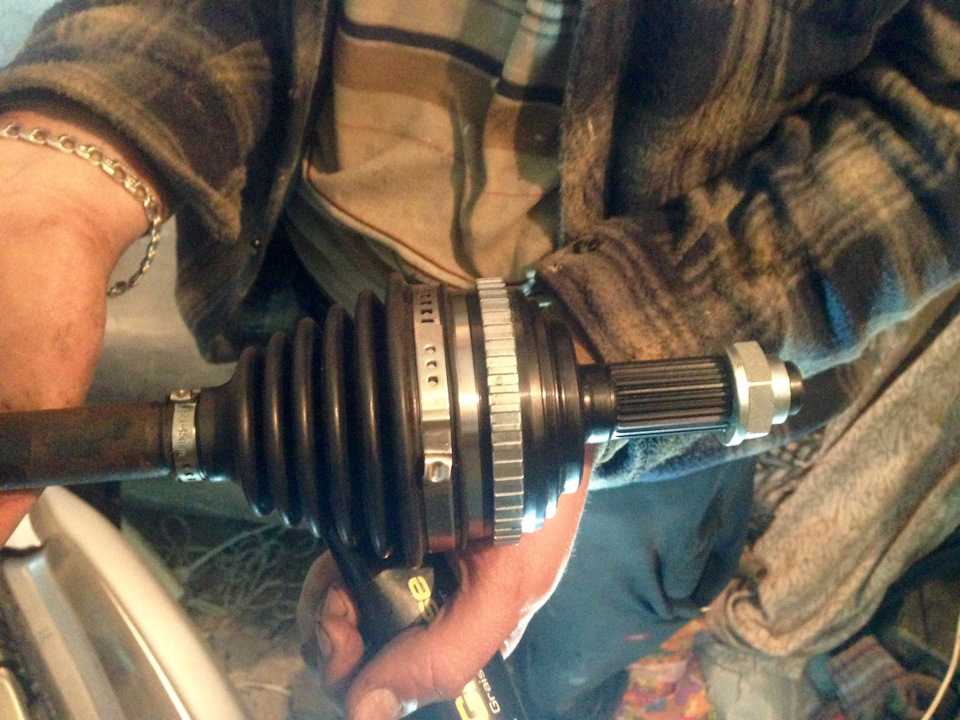

Фактически, это резиновый чехол, который защищает шарнир от воды и грязи. Осматривать пыльники нужно на каждом ТО. Если заметны трещины или разрывы, по мануалу ШРУС нужно менять. Однако если граната не подает признаков неисправности, тогда можно попробовать снять и промыть узел, заменить смазку и установить новый чехол.

Параллельно при осмотре или после замены пыльников важно, чтобы хомуты на пыльниках стояли правильно и были нормально затянуты. Основная задача хомута – не просто зафиксировать, но и не позволить пыльнику прокручиваться на корпусе ШРУС.

Рекомендуем также прочитать статью о том, как заменить сайлентблоки передних рычагов. Из этой статьи вы узнаете, когда и почему нужна замена сайлентблоков, какие сайлентблоки лучше выбрать (полиуретан или резина), а также как выполняется замена сайлентблоков и на что следует обращать внимание в рамках выполнения данной процедуры.

Не следует считать, что пыльники и износ являются основными проблемами. Причины поломки ШРУСа могут быть разными, однако часто выделяют езду на высокой скорости по плохим дорогам, а также люфты шаровых опор. Иногда имеет место и неправильная установка ШРУС при его замене или после проведения других работ.

Так вот, при езде по неровным дорогам нужно перемещаться максимально аккуратно, особенно если учитывать специфику работы внутреннего шарнира. Также следует избегать резких разгонов с вывернутыми колесами и т.д. Если при замене ШРУС допущены ошибки, перекосы также сокращают ресурс узла.

Отдельного внимания заслуживает и тот факт, что общее состояние подвески влияет на шарниры. Например, люфт  шаровых опор также оказывает влияние на состояние наружного и внутреннего ШРУСа.

Важно понимать, что наружный шарнир равных угловых скоростей получает от колеса все удары, на него активно попадает вода, грязь и песок. В свою очередь, хотя внутренний ШРУС менее нагружен, если шаровую вырвет или же она будет иметь сильные люфты, пострадают также внутренние шарниры.

Подведем итоги

Как видно, на выход из строя внутренних или наружных ШРУСов четко указывают характерные признаки, рассмотренные выше. При этом важно понимать, что наружный и внутренний шарниры отличаются друг от друга, они испытывают разные нагрузки и выполняют несколько различные функции. Во время диагностики ШРУС внутренних или наружных, эти нюансы нужно отдельно учитывать.

Рекомендуем также прочитать статью о том, как проверить и заменить шаровые опоры. Из этой статьи вы узнаете о доступных способах диагностики шаровых опор, а также как выполняется замена шаровой.

Также отметим, что регулярная проверка состояния пыльников гранат и своевременная, а также профессиональная замена самих пыльников и смазки ШРУС в ряде случаев позволяет избежать быстрого выхода шарниров из строя и преждевременной дорогостоящей замены этой детали.

В качестве итога отметим, что если все же необходима замена ШРУСа, тогда замена гранаты должна проводиться опытным специалистом. В условиях обычного гаража ШРУС поменять вполне можно, однако нужны специальные съемники, набор инструментов и навыки выполнения подобных работ.

Как проверить ШРУС? Признаки неисправностей и способы проверки «гранаты»

Автомобили с передним приводом пользуются большой популярностью во всем мире. Некоторые автомобилисты предпочитают именно переднеприводные, а не заднеприводные авто, считая их более удобными и надежными.На переднеприводных автомобилях используется подвеска типа «Макферсон» или «многорычажка». Обе они имеют ряд позитивных сторон, отличаются надежностью и выносливостью, кроме того не дороги в ремонте, что еще надо? Однако, как и все в этом мире, передний привод не лишен недостатков, владельцам таких авто приходится чаще менять шаровые опоры, передние ступичные подшипники, а также ШРУСы (шарнир равных угловых скоростей), о которых, кстати, сегодня и пойдет речь в моей статье.

ШРУСы или, как их еще называют «гранаты», доставляют немало хлопот автовладельцам, поэтому неудивительно, что их порой называют самым «слабым местом» переднего привода. Несмотря на прочные материалы, используемые при производстве «гранат», а также различные напыления, из-за трения и ударов, которые приходятся на переднюю подвеску, ШРУСы довольно часто выходят из строя. Банальный разрыв пыльника ШРУСа может привести к полному выходу из строя этой недешевой детали. Для того, чтобы предупредить неисправность этого узла и не «попасть» на дорогой ремонт, следует время от времени производить визуальный осмотр ходовой части, а также следить за целостностью пыльника. Сегодня я расскажу о том, как проверить ШРУС, в случае подозрения его неисправности, вы узнаете о причинах и признаках неисправности «гранаты».

Шарниры равных угловых скоростей бывают внутренними (устанавливаются в КПП и передают крутящий момент от трансмиссии на внешний ШРУС), а также внешними (соединяются со ступицей колеса и передают крутящий момент непосредственно на колесо, через ступицу). Срок службы тех и других — разный, несмотря на кажущуюся схожесть. Причина в том, что внешние «гранаты» контактируют с колесами, от которых очень часто получают серьезные удары. Кроме того, резиновый пыльник очень мягкий и подвержен разрушению в результате «старения резины», воздействия нефтепродуктов, перепадов температуры и т. д. После того как пыльник повреждается, на внутренние трущиеся части шарниров попадает влага и песок, которые очень быстро выводят из строя внешний.

Причины неисправности ШРУСа:

1. Заводской дефект (брак), низкое качество металла;
2. Нарушения правил установки во время замены ШРУСа;
3. Недостаток графитовой смазки или полное ее отсутствие. Смазка может вытечь в случае повреждения пыльника, во время движения автомобиля;
4. Поврежденные пыльники или плохое их качество, в результате чего на трущиеся элементы ШРУСа попала грязь, песок, которые и сделали «свое дело»;
5. Плохие дороги, удары, неаккуратная езда по плохой дороге;
6. Естественный износ деталей (например, когда на машине в годах «умирает» полуось удивительного здесь ничего нет).

Признаки неисправности ШРУСа:

1. Характерный хруст, который слышится во время поворота. Имеется ввиду не во время поворота руля, а во время совершения поворота на лево или на право.
2. Хруст, который слышен, когда вы трогаетесь. Особенно слышно, когда вы резко стартуете с места.
3. Наличия люфта в соединениях шарнира. Это ощущается во время проверки ШРУСа, при вывешенном колесе, но об этом чуть позже.
4. Рывки во время разгона.

Как проверить «гранату»?

1. Первый способ. Выверните руль до упора вправо или влево, затем включите передачу и попробуйте резко тронуться с места. Если во время такого рывка вы услышите хруст, скорее всего «граната» постепенно выходит из строя, или уже требует замены. Прислушайтесь с какой стороны хрустит и готовьтесь к его замене.

2. Второй способ. Поднимаем машину на подъемнике или вывешиваем переднее колесо (с той стороны с корой слышен хруст). Далее производим визуальный осмотр, а также проверяем люфт. Люфта быть не должно, ну разве что минимальный.

3. Третий способ. Вывешиваем «передок» или поднимаем машину на подъемнике. Включаем первую передачу или включаем «D». Если узел неисправен, во время вращения колес вы услышите характерный отчетливый хруст.

Замена ШРУСа — занятие не из легких, и не каждому под силу, поэтому перед тем как заменить ШРУС своими руками, необходимо реально оценивать свои возможности и знания в этой области. Если времени и желания нет, замену «гранаты» лучше доверить профессионалам. Они выполнят работу быстро и качественно, при этом вам, скорее всего, предоставят гарантию на проделанную работу.

Источник: vopros-avto.ru

5 признаков повреждения оси CV, также известной как полуось

Перейти к основному содержанию

31 мая 2021 г.

Передняя часть вашего автомобиля — настоящее чудо инженерной мысли. Примечателен тот факт, что несколько сложных систем работают в тандеме друг с другом в непосредственной близости. На самом деле, одним из самых замечательных достижений является передача энергии от двигателя и трансмиссии к самим колесам. Способ, которым это достигается на переднеприводных автомобилях и других, заключается в использовании оси с постоянной скоростью (CV), также иногда называемой полуосью. Это то, что передает мощность на колеса, поэтому поврежденная ось CV — это большая проблема. Это 5 самых простых способов определить, повреждена ли ваша ось CV.

5. Вибрация во время вождения

Поскольку ШРУСы расположены непосредственно рядом с колесами автомобиля, любое их повреждение может напрямую повлиять на ваше вождение. Если вы вдруг почувствуете, что ваш автомобиль вибрирует больше, чем обычно, это может означать, что у вас повреждена полуось. Тем не менее, есть много других проблем, которые могут вызвать дополнительные вибрации, поэтому, если вы испытываете этот симптом, важно искать другие контрольные признаки перегоревшей оси CV.

4. Щелчок во время поворота

Часть того, что делает полуось, позволяет колесам вращаться, придавая им мощность. Резиновый чехол на шарнире ШРУСа защищает соединение, позволяющее колесу вращаться. Если этот ботинок поврежден, это может повлиять на ваш поворот. Если вы вдруг услышите громкий щелчок при повороте, будь то в одном направлении или во всех направлениях, это хороший признак того, что ШРУС перегорел. Опять же, есть и другие возможные причины щелчка, поэтому лучше не делать поспешных выводов и вместо этого позволить профессионалу официально диагностировать проблему.

3. Стук

Как и в предыдущем пункте, если вы внезапно начинаете слышать стук во время движения, потенциальным виновником является ваша ось CV. Даже если стук возникает не по вине полуоси, внезапный стук редко бывает незначительной причиной. В случае внезапного появления стука лучше как можно скорее обратиться к специалисту. Наша команда в Capitol Toyota будет рада назначить вам встречу и посмотреть на вас.

2. Внутри колес обнаружена смазка

Пыльник оси CV сильно смазан для обеспечения полной производительности. Если багажник будет поврежден, смазка может вытечь на колеса. Это не так очевидно, как щелчок или стук в судане, но это простой способ подтвердить любые подозрения относительно состояния вашей полуоси. Если вы подозреваете, что у вас поврежден пыльник CV, обязательно проверьте внутреннюю часть шины на наличие смазки — если ее не обнаружено, у вас может быть совершенно другая проблема.

1. Слеза в сапоге

Это довольно очевидно, но большинство других симптомов здесь потенциально могут иметь другие причины; однако, если все указатели указывают на север, лучше идти на север. Другими словами, если вы обнаружите несколько признаков перегоревшей оси CV, всегда есть один верный способ выяснить это: осмотреть ось. Для этого вам нужно будет залезть под свой автомобиль, чтобы осмотреть оси CV, которые соединяются с вашими колесами. Или вы всегда можете позвонить нам в Capitol Toyota и назначить встречу, чтобы мы могли посмотреть на вас. При обнаружении разрыва резинового чехла его необходимо заменить. Часто это все, что нужно. Однако, если порванный пыльник не устранить быстро, соединение может работать без смазки и в результате будет повреждено. В этот момент, как правило, лучше заменить всю ось компакт-диска.

1. Capitol Toyota

   783 Auto Group Avenue
   Salem, OR 97301

   • Sales: (888) 459-7024

Map data ©2020

Map data ©2020

Terms использования

Карта

Спутник

Контакт

Капитолий Тойота

783 Авто Групп Авеню Не

Направления
Салем, Орегон 97301

• Продажи: 503-399-1011
• Сервис: 503-399-1011
• Запчасти: 503-399-1011

• Специальные услуги

• Скидки на запчасти

​

Признаки неисправного шарнира оси/полуоси

Перейти к основному содержанию

Ось с постоянной скоростью (CV), также известная как полуось, получает мощность от трансмиссии и дифференциала автомобиля и передает ее на колеса, позволяя автомобилю двигаться вперед. Как вы можете догадаться, это важная инженерная часть, поэтому важно внимательно следить за признаками того, что все может пойти не так. Ниже приведены четыре наиболее распространенных симптома неисправной оси CV; если вы заметили что-либо из этого, немедленно отправляйтесь в местный сервисный центр Chevrolet.

4. Вибрация во время вождения

Это сложный вопрос, так как есть много вещей, которые могут вызвать вибрацию во время вождения. Однако, если вибрации чрезмерны, увеличиваются с увеличением скорости или придают вашему приводу необычно «подпрыгивающее» ощущение, это может быть связано с осью CV. Какой бы ни была причина вибраций, важно проверить свой автомобиль; если он слишком сильно вибрирует, его может стать труднее контролировать.

3. Смазка внутри или по краям шин

ШРУС имеет пыльники, которые содержат смазку во время вращения оси, предотвращая ее утечку. Если в пыльнике появится течь, возникающее в результате отсутствие смазки может вскоре привести к выходу из строя ШРУСа. Если вы заметили смазку на краю шины или на внутренней стороне колеса, не откладывайте свой автомобиль на техническое обслуживание.

2. Стук

Прислушивайтесь к стуку или глухому звуку, особенно ритмичному. Хотя это не всегда происходит из-за оси CV, ни одна из потенциальных причин не является уважительной, поэтому требуется немедленная проверка. В некоторых случаях вы можете заметить, что звук стука более выражен при движении задним ходом. В конечном счете, лучше всего сразу обратиться к специалистам для изучения проблемы. Если вы не уверены, насколько безопасно управлять автомобилем, позвоните нам. Мы обсудим с вами этот вопрос и при необходимости поможем договориться.

1. «Щелкающие» звуки при повороте

Хотя иногда это описывается как громкий щелчок, а иногда — как хлопок, этот шум безошибочно распознается, как только вы его слышите. Он появляется, когда вы поворачиваете автомобиль, и это связано с ослаблением соединения изношенной оси CV. Как и в случае с другими симптомами, важно немедленно доставить автомобиль в сервисный центр, если вы слышите этот шум.
