Как выглядит трипоид: Симптомы неисправности внутреннего шарнира

Симптомы неисправности внутреннего шарнира

Автор: Trip
|
2020-11-09

ШРУС может стать источником серьезных неприятностей для автолюбителей.

Если во время поворота авто слышен хруст и стук, то начинающий водитель может растеряться, не понимая причину появления этих звуков.

Мне пришлось столкнуться с такой проблемой и сейчас я поделюсь своим опытом в ее решении.

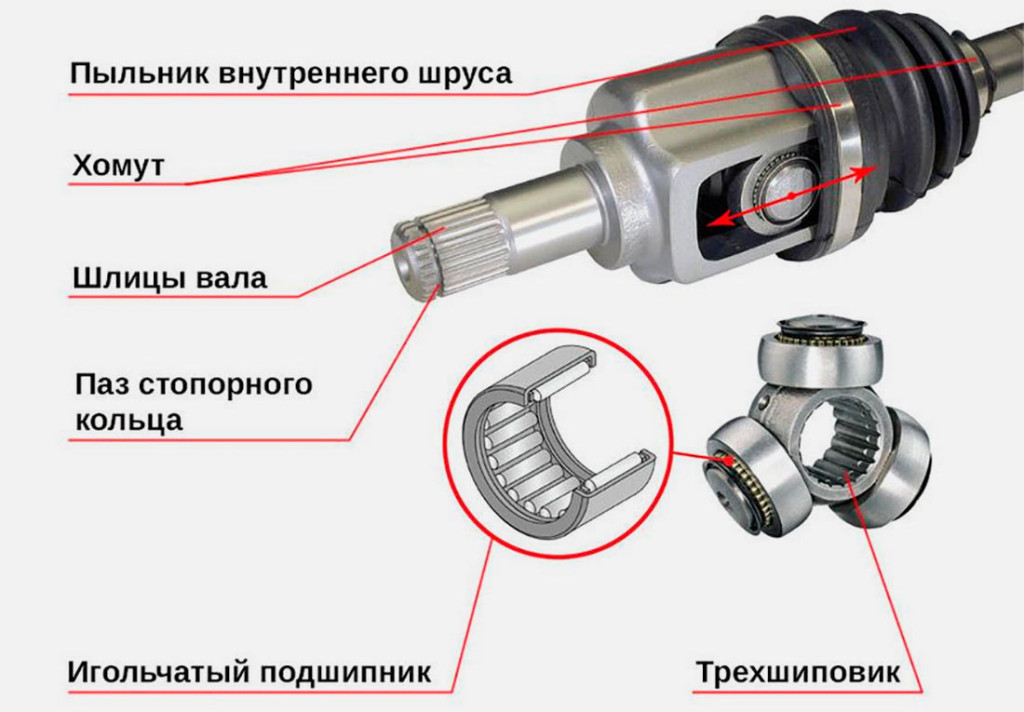

Конструкция внутреннего ШРУСа

Полное название этого механизма – шарнир равных угловых скоростей. Он является важным элементом конструкции авто и предназначен для передачи движения на колеса. Особенность ШРУС заключается в том, что они способны передавать крутящий момент между валами, расположенными под углом. Каждое колесо оснащено внутренним и внешним шарниром. Сегодня мы поговорим о первом механизме.

В автомобиле он предназначен для компенсации движения подвески в вертикальном направлении. В отличие от внешнего, внутренний ШРУС отличается более низкой подвижностью и способен поворачиваться на угол не более 20 градусов. Основными элементами механизма являются:

• внешний корпус или стакан;
• трипод;
• пыльник;
• полуось.

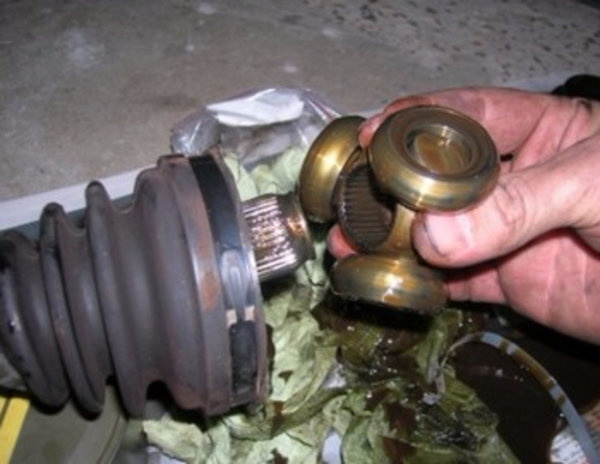

Наиболее важным элементом среди них является трипод, представляющий собой трехлучевую вилку. На каждом из лучей смонтированы ролики полусферической формы. Вращаются они на подшипниках игольчатого типа. Благодаря этому устройство способно работать с высоким КПД. Если в ШРУС есть смазка, то механизм сможет работать в широком температурном диапазоне и высоких нагрузках.

Чтобы внутрь конструкции не попадала грязь, на шарнире установлен пыльник. Это этот элемент конструкции вышел из строя, то рекомендуют не откладывать его замену. В противном случае ресурс работы ШРУС может существенно сократиться.

Признаки износа внутреннего ШРУСа

Симптомов неисправности шарнира может быть достаточно много. Наиболее распространенными среди них являются:

• естественный износ устройства;
• низкое качество изготовления детали и заводской брак;
• нарушение правил монтажа механизма;
• недостаточное количество либо полное отсутствие смазки;
• из-за разрыва пыльника внутрь устройства попала грязь:
• агрессивный стиль вождения, частая езда с вывернутыми колесами на высокой скорости;
• низкое качество дорожного покрытия;
• различные повреждения подвески.

Если возникли проблемы со ШРУС, то водитель начнет слышать характерный хруст.

Как определить неисправность внутреннего ШРУСа?

Проверить работоспособность шарнира можно несколькими способами. Во время набора скорости при прямолинейном движении появляется небольшая вибрация. Как только машина начинает набирать скорость, и двигатель раскручивает кардан с холостого хода, в автомобиле появляется легкая вибрация.

Похожее ощущение возникает при езде с кривыми дисками. Однако при неисправности шарнира руль остается на месте и не раскачивается.

Во время движения по неровной поверхности слышны щелчки. Так как признаки поломки внутреннего шарнира наиболее явно проявляются при максимальных углах работы, то для диагностики состояния механизма наилучшим образом подойдет неровная площадка. Поочередно наезжайте правым и левым колесом на ямы. Когда колесо опускается ниже уровня кузова, то появятся посторонние шумы в виде щелчков.

Когда задняя часть авто перегружена, возможен хруст. С этим способом диагностики все предельно понятно: загрузив багажник, начинайте прямолинейное движение. Когда ось поврежденного ШРУСа прогнется, то будет слышен хруст.

Неисправный внутренний ШРУС: последствия

Некоторым водителям удается эксплуатировать авто с поврежденным шарниром длительное время. Однако я не рекомендую затягивать с ремонтом. Чтобы обеспечить высокий уровень безопасности движения, автовладельцы должны следить за состоянием своего транспортного средства.

Вполне очевидно, что если ШРУС уже поврежден, то продолжение его эксплуатации привет к еще большему износу. В результате может потребоваться замена не только шарнира, но и других деталей. В самых запущенных случая можно столкнуться со следующими проблемами:

1. Повреждение КПП. Если подшипники внутреннего шарнира рассыпается, то металлическая стружка может попасть в картер КПП. Там она смешается с маслом и превратится в абразивный материал, способный быстро повредить шестерни.
2. Заклинивание механизма. Шарнир может прекратить вращаться. Если в это время авто движется с высокой скоростью, то последствия могут оказаться самыми серьезными.
3. Разрыв полуоси либо вала. В этой ситуации движение не будет передаваться на колеса, и машина останется стоять.

Рекомендую периодически проверять состояние пыльника шарниров. Если своевременно обнаружить повреждения этого элемента конструкции, то можно предотвратить выход из строя шарнира. Я осматриваю ШРУС через каждый 10 тысяч километров пробега. Для визуального осмотра и возможной замены пыльника либо смазки, много времени не потребуется.

0
0
голоса

Рейтинг статьи

устройство и принцип работы шарнира равных угловых скоростей

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений, которые бы позволили эффективно передавать вращение на колёса даже при максимальном угле поворота. Традиционный карданный вал, применявшийся на автомобилях с задним приводом, не мог справиться с этой задачей, из-за ограниченного угла поворота шарнира и высоких потерь. Взяв за основу схему карданного шарнира, производители автомобилей улучшили ее, благодаря чему снизились потери и увеличился угол поворота. Так появился шарнир равных угловых скоростей (ШРУС), который нередко называют гранатой.

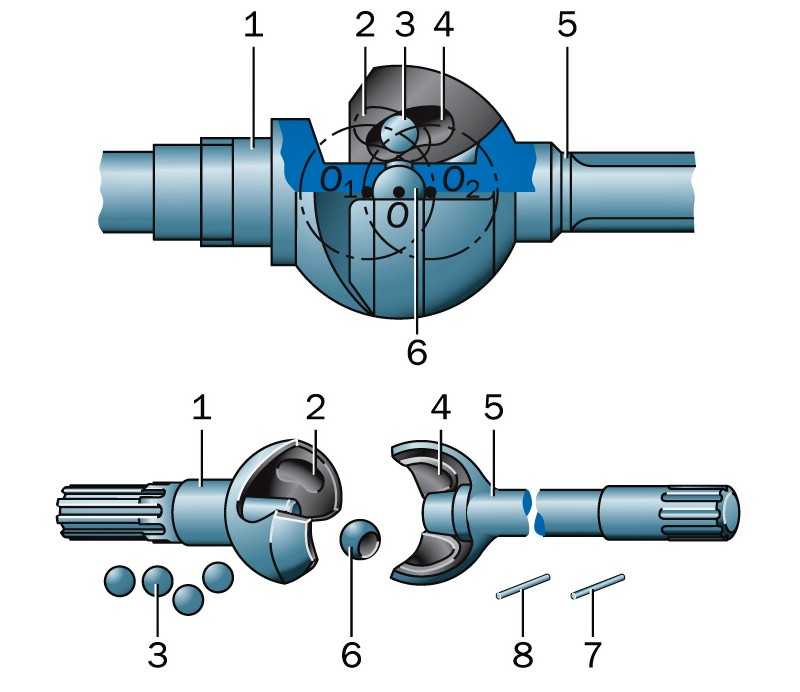

Как устроен ШРУС

На большинстве легковых автомобилей используют шарнир типа «Рцеппа» (иногда его называют «шестишариковый»), состоящий из внутренней и наружной обоймы с канавками, сепаратора и шести шариков. Эта конструкция хорошо работает даже на высоких оборотах и максимально вывернутых колесах. Еще один вид, который получил распространение на некоторых японских моделях, называется «Трипод». В корпусе трипода неподвижно закреплена трехлучевая звезда, на которой установлены сферические ролики. Вращение на шарнир поступает через вставленную в корпус вилку со сферическими каналами для роликов. Недостаток трипода – малый угол изменения оси вращения шарнира, однако, возможность осевого перемещения позволяет использовать их в качестве внутреннего ШРУС.

Устройство приводного вала

Сам по себе ШРУС не может передать вращение от коробки передач к колесам, поэтому необходим приводной вал. Основа приводного вала – стальная труба, которая соединяет  внутренний и внешний ШРУС. Внутренний ШРУС постоянно работает при угле поворота 10 – 30 градусов. Такой же угол поворота и у наружного ШРУС при прямолинейном движении вперед. Когда колеса поворачиваются, угол работы наружного  ШРУС увеличивается вплоть до 60 градусов. При движении автомобиля по неровной поверхности расстояние от наружного до внутреннего ШРУС постоянно изменяется. Поэтому вал, на котором установлены два шарнира типа «Рцеппа» закреплен внутри шарниров таким образом, что при изменении расстояния он вдвигается внутрь, или наоборот, выдвигается наружу. Поэтому применение вала, на котором установлены наружный шарнир типа «Рцеппа» и внутренний типа «Трипод», позволяет жестко закрепить трубу, увеличивая общую прочность и надежность вала. Однако, изготовление такого вала более затратно, чем с двумя шарнирами «Рцеппа», поэтому на бюджетных автомобилях его не применяют.

Видео — Принцип работы приводного переднего вала со ШРУСом

Неисправности и диагностика ШРУС

• Повреждение пыльника.
• Высыхание или загрязнение смазки.
• Износ шариков или роликов.

Во время езды из-под колес вылетают мелкие камни, которые могут пробить пыльник ШРУС. Когда такое происходит, в смазку начинает попадать пыль и грязь. В результате смазка превращается в абразивное вещество, которое разрушает шарики, ролики и другие внутренние части шарнира, приводя к его поломке.

Из-за попадания грязи в смазку, при движении на высокой скорости трущиеся детали шарнира нагреваются до сотен градусов. Такая температура меняет свойства смазки, приводя к ее высыханию. Работа шарнира с высохшей смазкой приводит к сильному износу деталей и через 3 – 5 тысяч километров наступает критическое повреждение, после которого шарнир невозможно отремонтировать и его приходится менять.

Диагностику ШРУС можно разделить на два этапа. Первый выполняют каждые 3 – 5 тысяч километров. Если приходится ездить по бездорожью или грунтовым дорогам, то каждую 1000 километров. Для такой диагностики необходимо заехать на яму или эстакаду, или поднять автомобиль на подъемнике. Если такой возможности нет, диагностику можно провести с помощью 2 домкратов. Как поднимать автомобиль с помощью домкратов и необходимые меры безопасности описаны в статье.

Подняв перед или зад автомобиля, внимательно осмотрите пыльники наружных и внутренних гранат. Проворачивайте колеса, чтобы осмотреть пыльник со всех сторон. При обнаружении трещин, пробоин или разрывов пыльника, необходимо снимать приводной вал, чтобы поменять пыльники и проверить состояние смазки и деталей шарнира.

Второй этап диагностики проводят, если возникли подозрения на повреждение ШРУС – хруст или щелканье при движении с полностью вывернутым в любую сторону рулем. Приводной вал снимают с автомобиля, чтобы проверить состояние деталей ШРУС. О том, как это сделать, читайте в статье (Приводной вал). Эта процедура одинакова как на российских автомобилях семейства ВАЗ, так и на большинстве иномарок.

Сняв вал, поворачивайте шарнир в разные стороны, затем попробуйте сложить с углом 30 – 40 градусов и вращать его, держа одной рукой за трубу, другой за ведомый вал наружного или ведущий вал внутреннего ШРУС. Исправный шарнир вращается легко, без щелчков и заеданий. Держите приводной вал одной рукой, а другой легонько пытайтесь провернуть ведомый или ведущий вал ШРУС. Даже небольшой люфт говорит о необходимости замены шарнира. Снимите пыльник со ШРУС и осмотрите смазку. Если в ней есть кусочки песка или грязи, смазку необходимо менять. Если внешне смазка выглядит чистой, двумя пальцами возьмите немного смазки рядом с шариком или роликом. Разотрите смазку между пальцами. Чистая смазка легко разотрется, сделав пальцы гладкими, поэтому вы легко почувствуете даже небольшое загрязнение.

Ремонт ШРУС

Ремонт ШРУС состоит из двух операций – замены пыльников и замены смазки.

Чтобы заменить пыльник, необходимо снять один из шарниров с проводного вала. Если на приводном валу установлены шарниры обоих типов, то проще снять внутренний (трипоид). Снимите стопорное кольцо и извлеките трубу с насаженной на нее трехлучевой звездой. Снимите стопорное кольцо, удерживающее звезду и с помощью молотка и бронзовой проставки сбейте ее с наконечника трубы. Точно так же разбирайте шарнир типа «Рцеппа». Иногда верхняя часть шарнира снимается тяжело, в этом случае поворачивайте его в любую сторону на максимальный угол и по одному вытаскивайте шарики. Затем снимайте стопорное кольцо с внутренней обоймы и сбивайте ее с наконечника трубы. Сборку производите в обратном порядке.

Чтобы заменить смазку, снимите стопорное кольцо, которое удерживает внутренние детали шарнира, затем разберите его. Во время замены смазки внимательно осмотрите канавки и шарики (ролики). Если на них обнаружены царапины, то шарнир желательно заменить. Ведь даже с новой смазкой его пробег вряд ли превысит 10 тысяч километров. Если обнаружили трещины или сколы на сепараторе, шарнир необходимо заменить, даже новая смазка не сможет заставить его правильно работать. Подробная установка приводного вала на автомобиль описана в статье Приводной вал.
