Что такое шаровая опора

Шаровая опора (или просто шаровая) — это шарнир, который может использоваться в разных узлах автомобиля. Здесь речь пойдет о шаровой в качестве соединительного элемента рычага подвески и ступицы управляемого колеса. Шаровая позволяет колесу в определенных пределах свободно поворачиваться в горизонтальной плоскости, но препятствует его отклонению от заданного положения в вертикальной плоскости. Количество шаровых опор зависит от типа подвески и может варьироваться от одной до пяти с каждой стороны, в том числе в задней многорычажной.

Предшественниками шаровых были шкворни, перекочевавшие на автомобили с конных экипажей. Шкворни представляли собой ось из закаленной стали, вращающуюся в бронзовых втулках либо роликовых или игольчатых подшипниках. С помощью такой оси поворотный кулак, который нес ступицу и колесо, крепился к подвеске. Конструкция не позволяла рычагам перемещаться по вертикали настолько, чтобы подвеска была достаточно комфортной.

Попытки сделать шкворневую подвеску мягче с помощью дополнительных тяг с подшипниками привели к усложнению конструкции и сделали ее обслуживание и ремонт очень трудоемкими. Появление шаровых опор в начале 1950-х годов решило сразу обе проблемы. Простота устройства сочеталась у таких шарниров с двумя степенями свободы, что позволило обеспечить требуемый уровень комфорта подвески. Уже к середине 1960-х годов большинство легковых автомобилей оснащались шаровыми, тогда как более выносливая шкворневая подвеска осталась уделом внедорожников и коммерческого транспорта.

Используемые в конструкции подвески управляемых колес шаровые опоры — в числе важнейших элементов, от которых зависит управляемость автомобиля.

Устройство шаровой опоры

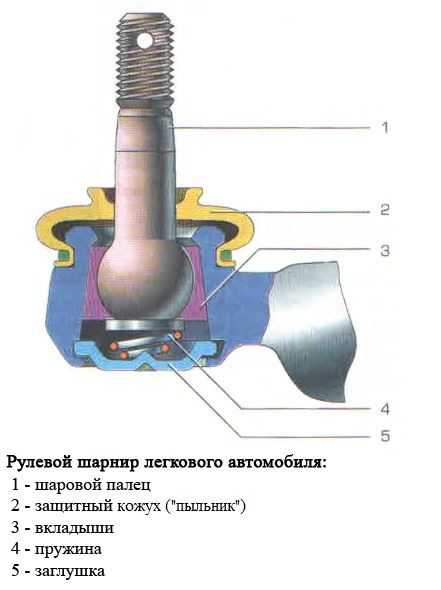

Устройство шаровой опоры
(Фото: autoepoch.ru)

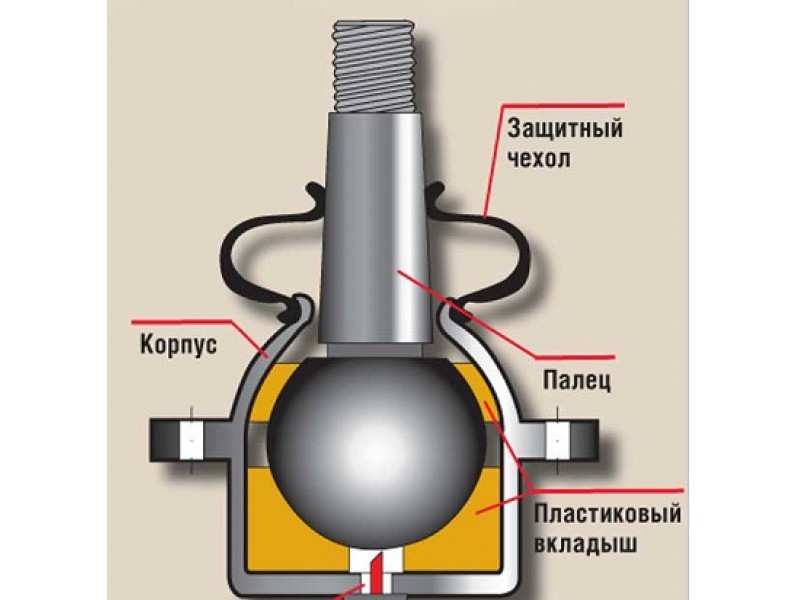

Встречается несколько разновидностей шаровых опор, но сегодня канонической является конструкция, в которой присутствуют следующие компоненты:

1. Корпус. Выполненная из кованой стали оболочка.
2. «Яблоко». Металлический шаровидный элемент внутри корпуса, воспринимающий основную нагрузку.
3. Стопор. Кольцеобразный зажим, фиксирующий «яблоко» в корпусе.
4. Полимерный вкладыш внутри корпуса. Своеобразная обойма, в которой вращается «яблоко».
5. «Палец». Приваренный к «яблоку» стержень с резьбой в верхней части, с помощью которого шаровая опора соединяется со ступицей.
6. Пыльник. Резиновый чехол, защищающий начинку шаровой опоры от попадания воды и грязи. Под пыльником находится специальная смазка для дополнительной герметизации шарнира.
7. Фланец. Пластина с отверстиями для крепления шаровой к рычагу. Однако в последние 20 лет получили распространение рычаги подвески с интегрированными шаровыми опорами без фланца.

Чем опасна неисправная шаровая опора

Поскольку шаровые опоры отвечают за крепление колеса, то их сильный износ или обрыв может иметь тяжелые последствия, вплоть до переворота автомобиля. Знание способов диагностики неисправности шаровых позволит сохранить здоровье и даже жизнь, не говоря уже о деньгах.

Признаки неисправности шаровых опор

Стандартной величины срока службы шаровых опор не существует. Мало того что не одинаково качество самих шарниров от различных производителей, так и любая «внеплановая» ударная нагрузка на подвеску способна натворить бед. Конечно, для проверки состояния шаровых опор лучше обратиться в сервис, но есть симптомы, которые говорят о возможных проблемах:

1. Стук в подвеске при проезде неровностей.
2. Скрип или скрежет при повороте руля.
3. Неравномерный износ шин.
4. Раскачка колеса из стороны в сторону при движении. В отличие от вышеназванных симптомов этот со 100%-й гарантией указывает на сильный износ шаровых. Промедление с ремонтом недопустимо!

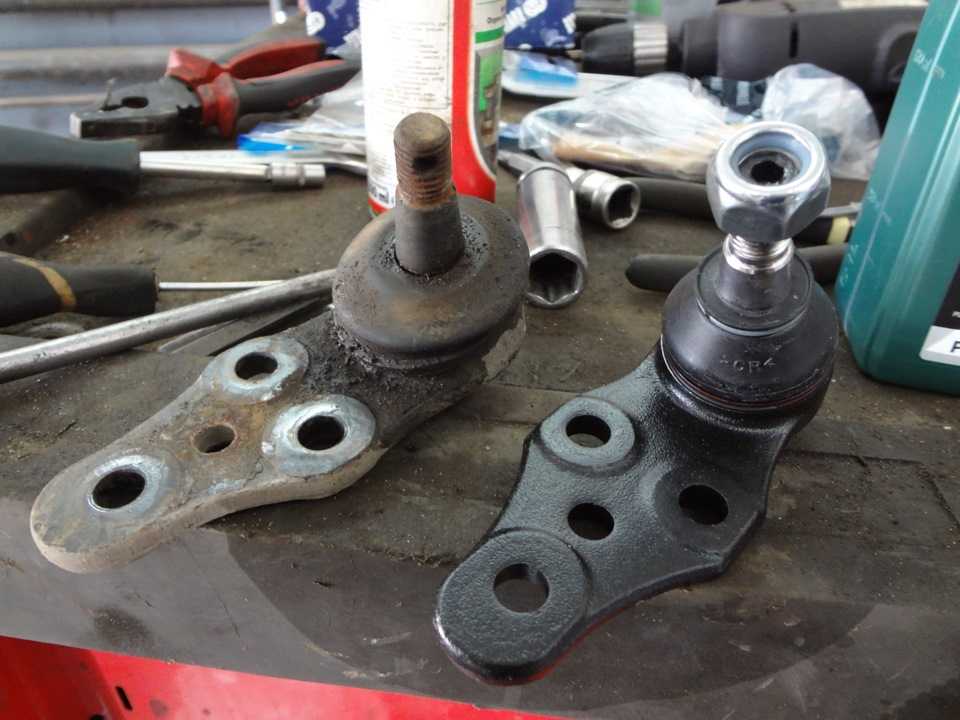

Шаровые опоры лучше менять парами
(Фото: Shutterstock)

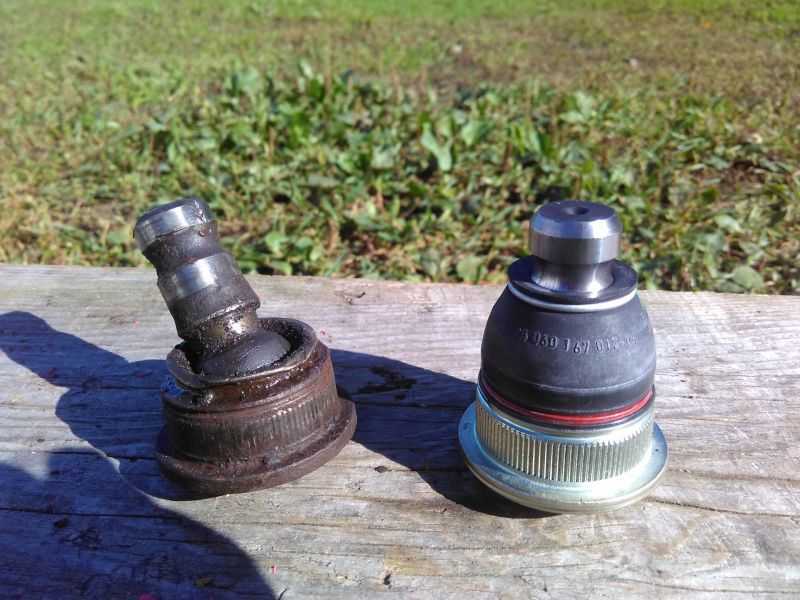

Причины неисправности шаровых опор

Шаровые опоры находятся практически «на передовой» борьбы за надежную управляемость и безопасность автомобиля, и в этой борьбе им приходится нелегко. Что способно вывести эти шарниры из строя:

1. Сильные нагрузки при проезде неровностей на высокой скорости могут повредить вкладыш опоры, что приведет к возникновению в ней люфта, а это нарушит оптимальный контакт колеса с дорогой.

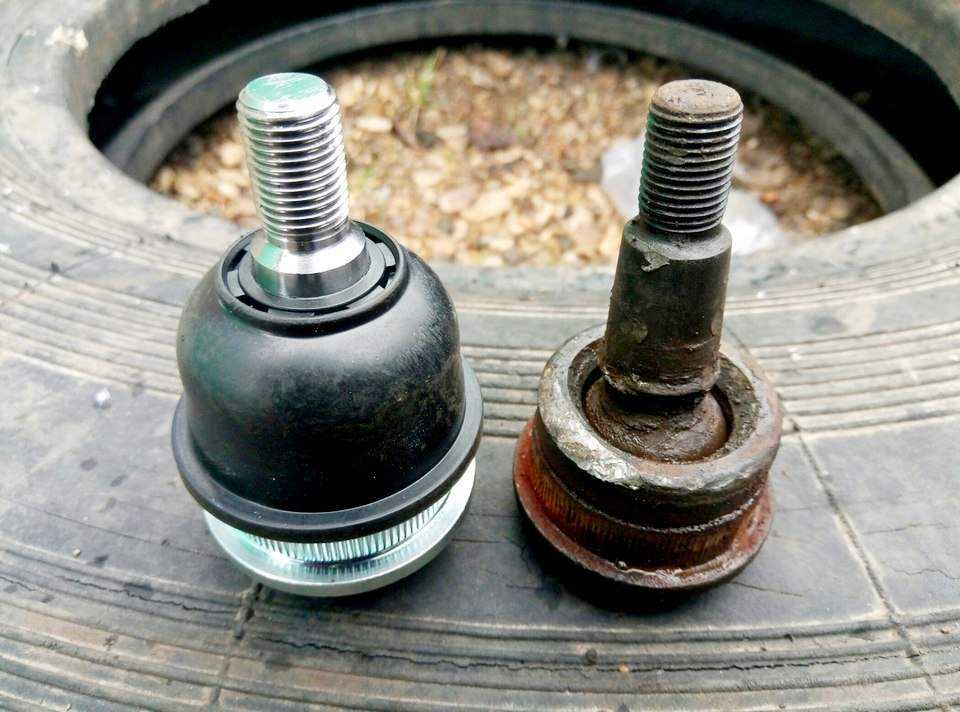

2. Попадание внутрь шарнира воды и грязи из-за порвавшегося пыльника вызывает абразивный эффект и коррозию «яблока», что ведет к быстрому срабатыванию вкладыша и появлению люфта в опоре. В запущенных случаях «яблоко» способно проточить верхнюю часть корпуса и выскочить из него.
3. Естественный износ вкладыша и «яблока» с теми же последствиями.

Как продлить срок службы шаровых опор

Невнимание к состоянию шаровых опор может обойтись очень дорого, поэтому меры профилактического характера здесь просто необходимы. О чем речь?

1. Периодически проверять пыльники шаровых на предмет различных повреждений. Если они выявлены, пыльник необходимо заменить и при необходимости добавить герметизирующей смазки того типа, который предусмотрен производителем.
2. После поездок по плохим дорогам и бездорожью периодически проверять шаровые на наличие люфтов. Для этого нужно вывесить колесо, взяться за него сверху и снизу руками и попытаться покачать в вертикальной плоскости. Операцию лучше проделать несколько раз, поворачивая руль на разные углы.

Проверку можно выполнить и другим способом. Для этого потребуется вывесить колесо, между нижним рычагом и поворотным кулаком вставить монтировку плоским концом, а затем надавить на рукоять. Износ опоры выдаст себя люфтом и/или щелчками.

Специалисты советуют менять шаровые опоры парами, а затем проверить развал/схождение колес и при необходимости отрегулировать.

Проверить работу шаровых опор можно самостоятельно или в автосервисе
(Фото: Shutterstock)

adv.rbc.ru

adv.rbc.ru

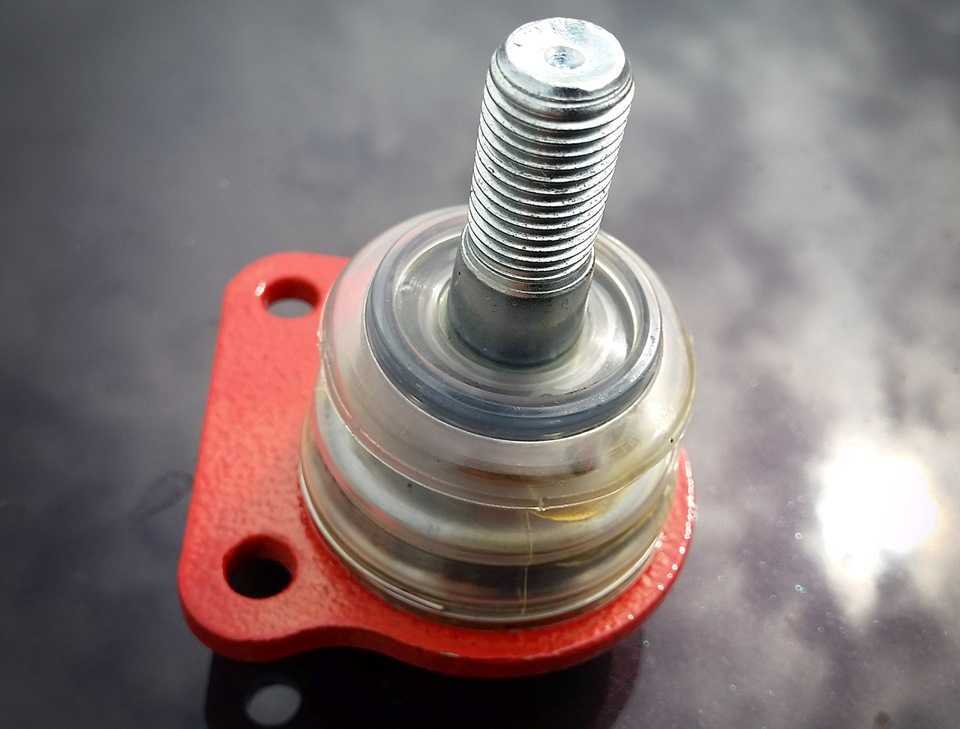

Шаровая опора — как она работает?

Шаровая опора являет собою элемент подвески передних (управляемых) колес автомобиля, который обеспечивает достаточно жесткое крепление с сохраняющим ограничение подвижности рычагов к колесной ступице моментом.
При непосредственном передвижении, ведущие, передние, колеса транспортного средства будут выполнять несколько функций: обеспечение движения автомобиля по дороге и допущение маневров, то есть поворачивание влево и вправо.

• 1. История создания шаровой опоры.
• 2. Устройство шаровой опоры.
• 3. Количество шаровых опор в подвеске.
• 4. Диагностика и замена шаровых опор.

К положению колес касательно полотна дороги для обеспечения маневрирования и движения предъявляется несколько определенных требования:

— ровность в стойке колес;

— они должны катиться назад или вперед;

— быть легкоуправляемыми рулем;

— быть надежно закрепленными.

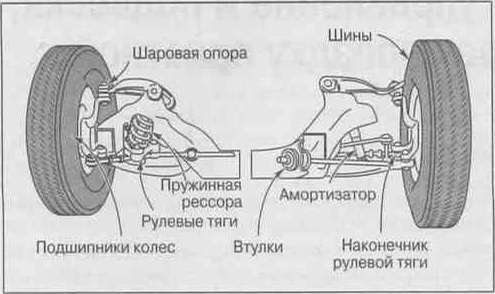

Именно все соответствующие составные этим условиям способна обеспечивать подвеска, шаровая опора в которой является основой, так как соединяет ступицу управляемого колеса с рычагами подвески.

1. История создания шаровой опоры.

Впервые шаровые опоры изобретались и использовались как альтернатива шкворневому механизму. В первые разы данные опоры были лишь конструкционной составной передней подвески, вследствие чего было возможным обеспечение поворота колеса автомобиля вокруг оси вертикальной. Конструкция стандартная в шаровой опоре, которая остается практически неизменной и в современном мире, разрабатывалась ученными-инженерами еще в средине прошлого века.

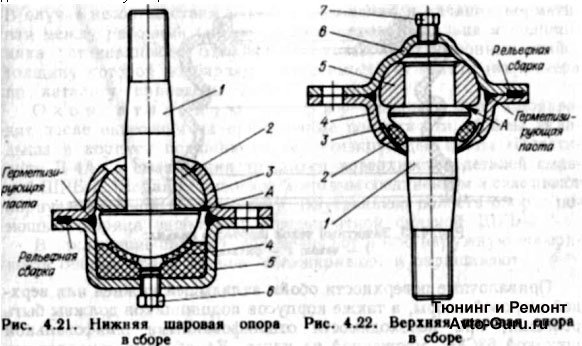

2. Устройство шаровой опоры.

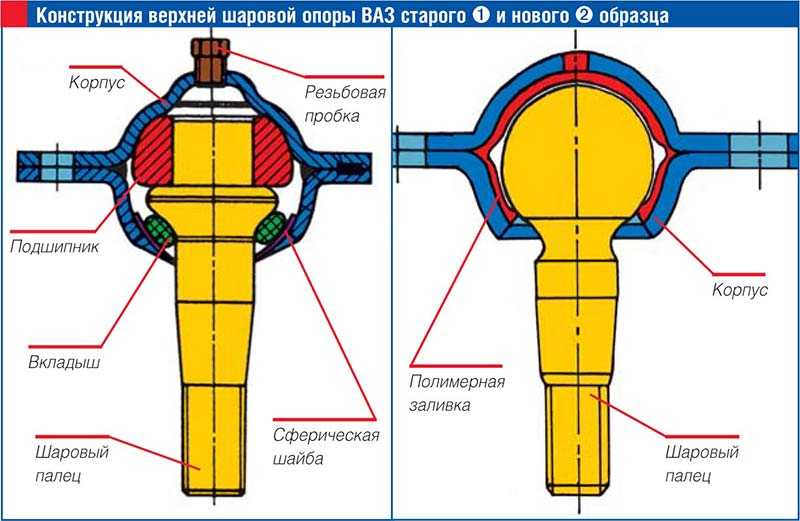

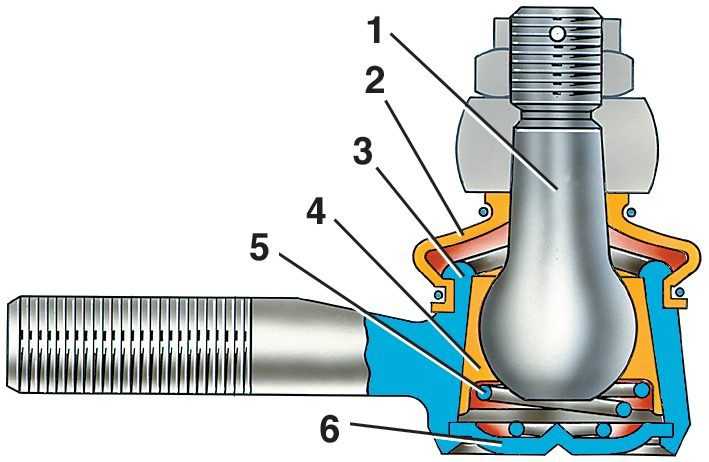

Весь технический прогресс и развитие привели к тому, что возникают определенные изменения в первоначальном устройстве опор шаровых, которые, по своей сути, не имели принципиально отличительного характера. Так, на смену половинкам корпуса, которые были штампованными и соединенными точечной сваркой, пришли литые опоры и разборные, которые имеют резьбовую крышку, являются обслуживаемыми и необслуживаемыми. Данные модификации вполне оправданы и полезны для современного автомобилиста. Сейчас, самая универсальная и распространенная конструкция необслуживаемой шаровой опоры состоит из: пальца с шаром, резьбы, корпуса со сферической выемкой. Пыльник, который надевается на палец, способен предотвращать попадание грязи и влаги в заполненный густой специальной смазкой корпус устройства.

Основная функция опоры шаровой заключается в обеспечении в момент вертикального перемещения колеса его фиксированное положение в плоскости горизонтальной. Сам шаровой палец способен вращаться в корпусе, при этом раскачиваясь самостоятельно на небольшие углы. Таким образом, в плоскости собственного крепления данная опора способна обеспечивать одновременные линейные и вращательные пальцевые перемещения.

Материалом для всех деталей шаровой опоры служит сталь. Для того, чтобы снизить трение всех рабочих соприкасающихся поверхностей, сферическое углубление корпуса покрывается пластмассой или другим материалом из полимера. Тем не менее, существуют такие шаровые опоры, конструкция которых не предусматривает такого рода полимерное покрытие. Прежде всего это касается непосредственно отечественных автомобилей прошлого века. Дело в том, что все такие модели комплектовались посредством разнообразных шаровых опор, люфты в которых устранялись посредством подтяжки крышки.

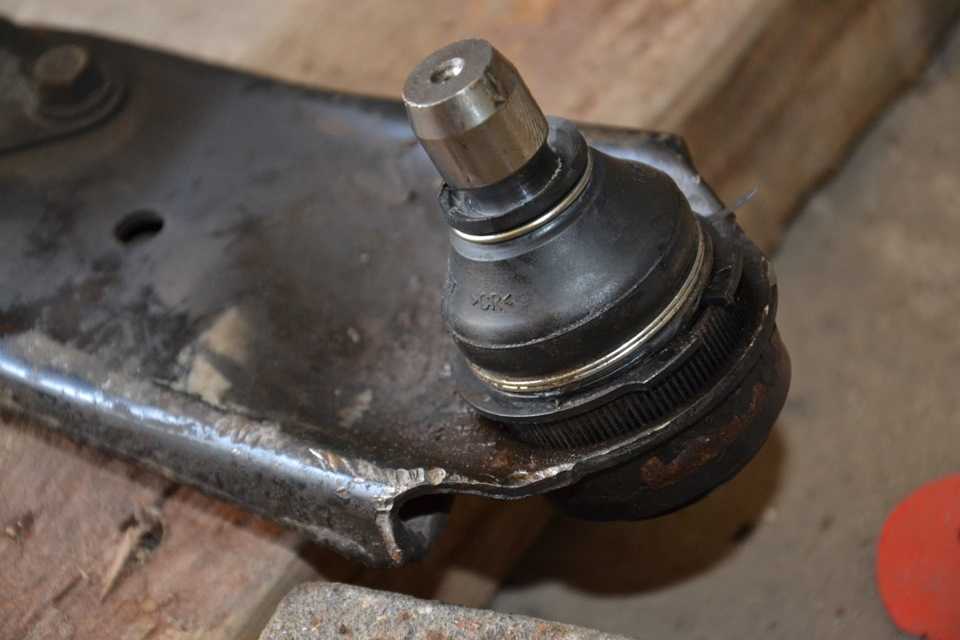

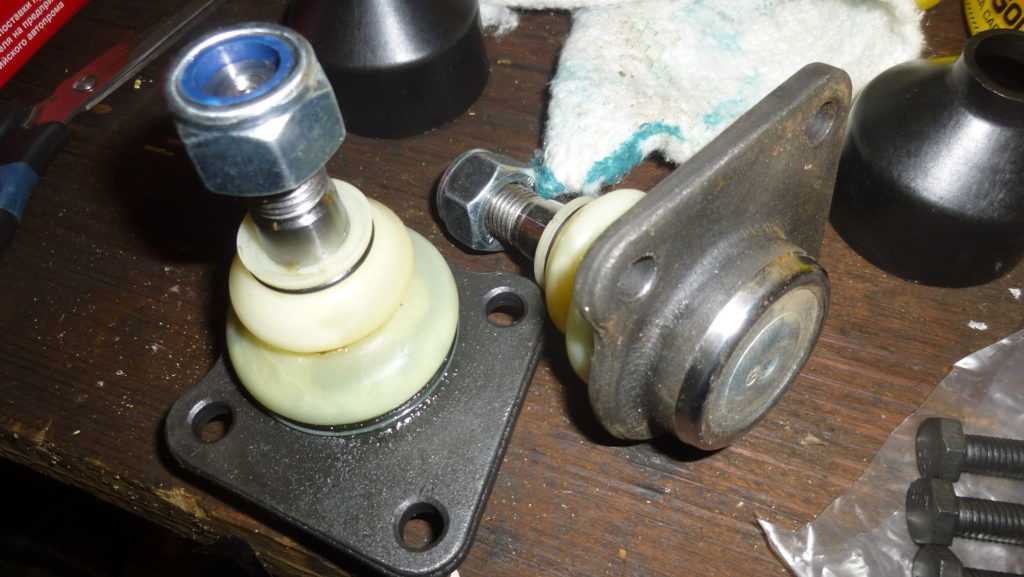

В современном мире основными являются два способа крепления опоры шаровой. В первом случае устройство крепится болтами к рычагу, а во втором – запрессовывается в него. Так, при выходе шаровой опоры из строя, которая закреплена болтами, нужно будет заменить ее отдельным узлом, который можно приобрести его и установить, посредством приворота болтами к рычагу. Второй случай предусматривает замену рычага подвески с запрессованной и предустановленной шаровой опорой. Стоимость такого рода ремонтных работ будет достаточно высокой, так как в нее будет входить и стоимость рычага.

Большинство запрессованных шаровых опор устанавливается непосредственно на автомобили японского производства. Данные производители предлагают шаровые опоры, как отдельные узлы. Это будет намного дешевле, чем обычные устройство, хотя и качество будет у них не лучшее, так что закупаться несколькими устройствами на год-два придется.

Само устройство шаровой опоры, из-за своего непосредственного предназначения, эксплуатируется и работает в достаточно жестком режиме. Вся основная масса автомобиля будет опираться на небольшую площадь поверхности самого шара. При учете веса пассажира, груза в салоне автомобиля, высокой скорости и некачественных отечественных дорог, будет ясным, что все нагрузки и воздействия на данное устройства вырастут в разы. Что может привести к износу данного узла.

При выборе и покупке данной нагруженной детали, следует отдавать предпочтение только оригинальным производителям устройств. Автомобильный рынок полон торговых марок, которые выпускают неплохие аналоги оригинальных деталей. Тем не менее, выбирать нужно только те, которые хорошо себя зарекомендовали. Все производственные мощности, опыт, дают возможность отечественному автопрому обеспечить нормальный уровень качества. В результате можно получить надежные и достаточно крепкие шаровые опоры, которые не чуть не будут хуже, чем зарубежные аналоги.

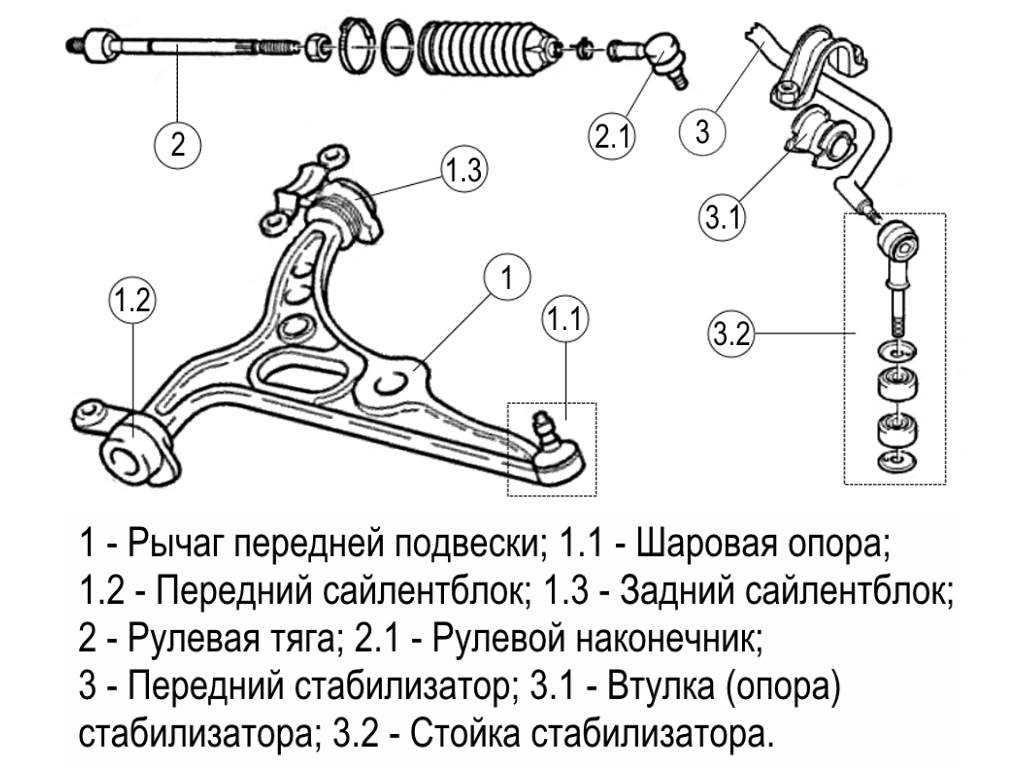

3. Количество шаровых опор в подвеске.

Самый распространенный вариант – это передняя подвеска, которая имеет две шаровые опоры – по одной на каждое колесо. Некоторые транспортные средства, такие как внедорожники, имеют 4 шаровых опоры на передней подвеске, верхнюю и нижнюю. Самым редким является случай с тремя шаровыми опорами. Современные транспортные средства, которые имеют независимую многорычажную заднюю подвеску достаточно часто оснащаются шаровыми опорами и на колесах задних.

Множество шариковых опор обеспечивают их длительную и надежную службу, что снижает любую вероятность поломки до минимума. Тем не менее, такое же обстоятельство способно усложнять процедуру диагностики подвески автомобиля, что значительно может увеличить всю суммарную стоимость ремонтных работ и деталей и запчастей.

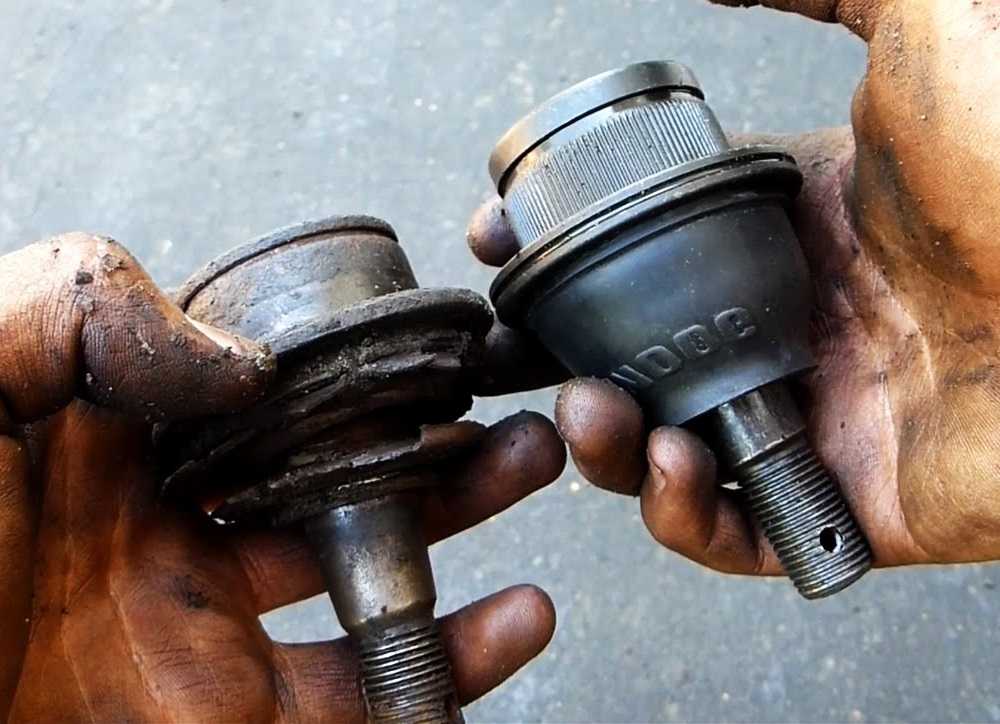

4. Диагностика и замена шаровых опор.

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.
