Система крепления детских кресел Isofix завоевала большую популярность среди автолюбителей.

В большинстве случаев она совместима с другими системами Latch, X-fix, Seatfix, V-Tether, Top-Tether, но имеет и свои конструктивные особенности.

В каких машинах есть система Isofix — история её внедрения

Международная организация стандартизации в 90-м году прошлого века ввела единый стандарт ISO по системе фиксации (крепления) детских автокресел Isofix. Эти стандарты были отражены в редакции правил ECE R-44 в 1995 году и, начиная с 96-го года в европейских странах стало обязательным вносить в конструкцию автомобилей жестко соединяемые с кузовом авто скобы крепления, расположенные на расстоянии 280 миллиметров, на разрабатываемые с этого года автомобили.

Эти разъемы должны располагаться между подушкой задних сидений и спинкой, обозначаться надписью «Isofix» и изображением люльки. С 2011 года правила стали обязательными на все автомобили, продаваемые и выпускаемые в Евросоюзе.

Как выглядит крепление Изофикс и его конструктивные особенности

Для обеспечения возможности крепления автокресел Isofix конструкция посадочных кресел автомобиля должна предусматривать наличие двух металлических скоб, размещенных на стандартном расстоянии друг от друга. Данный крепеж входит в базовую комплектацию автотранспортных средств, выпускаемых с 2006 года. Места крепления обычно обозначаются надписью Isofix.

Как правило, креплением Изофикс оборудованы два задних крайних сидения, на некоторых авто они имеются на всех сиденьях.

В любом случае, перед покупкой автокресла следует внимательно исследовать все посадочные места, так как они могут располагаться скрытно, и не всегда могут обозначаться соответствующими информационными табличками, особенно в тех случаях, когда обивка кресел менялась.

В некоторых моделях автомобилей это могут быть кнопки с пиктограммами.

В детских автокреслах элементы крепления Изофикс могут располагаться с различных сторон. Перед тем, как купить  автокресло с креплением Isofix, необходимо ознакомится, каким образом оно будет располагаться в салоне автомобиля.

Возможны варианты с использованием дополнительных конструктивных элементов. Это могут быть варианты типа «упора в пол» или  Top Tether, «якорный» крепеж.

«Якорный» крепеж Top Tether предполагает наличие дополнительного элемента крепления (скобы). Иногда он расположен в области багажника, спинок сидений, даже на потолке. Скобы расположены скрытно, их можно найти по соответствующим обозначениям со значком «якорь».

Вариант «упор в пол» более универсальный и надежный. Во-первых, некоторые автомобили не оснащены дополнительными скобами для «якорного» варианта. Во-вторых, наличие дополнительного упора в пол увеличивает надежность конструкции, уменьшает возможность опрокидывания конструкции при столкновении.

Иногда дополнительный упор в пол можно приобрести отдельно. Он имеет регулировку по высоте, так как различные сидения имеют разную посадочную высоту.

Особенности применения

Isofix применяется в группах детских автокресел 0+, 1 и 2/3. При перевозке детей весом от 15 до 36 кг такое крепление является вспомогательным средством. Основная нагрузка при этом должна быть обеспечена штатными ремнями безопасности автомобиля.

Ремни безопасности в автокреслах этих групп отсутствуют. Ребенок пристегивается штатной системой ремней безопасности автомобиля.

Казалось бы, зачем тогда использовать в этой группе автокресел крепление Isofix? Дело в том, что при ударе сбоку оно существенно уменьшает боковое смещение ребенка. При лобовом столкновении детское автокресло перемещается по салазкам крепления Изофикс, сопровождая ребенка вплоть до момента начала срабатывания штатных ремней безопасности, обеспечивая «круговую защиту» ребенка.

В группе 0+  Isofix представляет собой двухкомпонентную систему, состоящую из базы, на которой расположены основные элементы крепления и люльки-переноски. Эти два компонента могут приобретаться отдельно, если элементы конструкции стандартизованы. В некоторых моделях при переходе ребенка из одной весовой категории в другую можно не менять базовую систему (например Maxi-Cosi).

База может быть выполнена в различных вариантах.

Это очень удобно для родителей младенцев. Люлька обычно небольшая по размерам и массе. В ней можно, не разбудив ребенка, принести его в машину и, соответственно, забрать из нее, не выполняя сложных креплений.

Особенностью конструкции 0 и 1 группы является то, что в Isofix имеются встроенные ремни безопасности. Крепление штатными ремнями безопасности автомобиля не требуется. Это накладывает 100% ответственность на конструкцию Isofix и, прежде всего, на:

• механическое крепление к штатным скобам авто;
• конструкцию крепления база-люлька;
• надежность встроенных ремней безопасности;
• прочность упора.

Поэтому приобретать детское автокресло следует только у проверенных официальных производителей и дилеров. «Левое» автокресло может свести к нулю степень защиты ребенка.

В детских системах 0+/1 иногда применяется более удобная поворотная чаша, поскольку более старшие дети предпочитают переднее расположение осмотровой зоны, в то время, как для родителей удобнее обратное расположение для ухода за ребенком.

Наличие 3-й точки опоры обязательно для группы 1 согласно правилам ECE R44/04, так как во время фронтального удара на автокресло приложены огромные усилия. В некоторых конструкциях, например Romer Versafix, дополнительная опора отсутствует.

Это компенсировано особой подвижной конструкцией, которая перенаправляет силу удара вниз, то есть, на штатную конструкцию сиденья автомобиля. Но устанавливать такое детское автокресло на все автомобили, оборудованные системой Isofix, нельзя.

Необходимо ознакомиться с прилагаемой к Romer Versafix инструкцией, в которой приведен список совместимых моделей авто. Вообще, следует внимательно отнестись к покупке детского автокресла, его совместимости с конструкцией автомобиля, так как вопрос ставится о безопасности вашего ребенка.

Другие аналоги

Американский аналог Isofix – система LATCH. В автомобиле имеются скобы для крепления автокресел. В детском кресле расположены ремешки с карабинами, которые пристегиваются к скобам.

Таким образом, основным отличием системы LATCH является подвижное ременное соединение с детским автокреслом. Более высокая степень подвижности во время столкновения увеличивает вероятность боковых перемещений ребенка, соответственно, травмирования.

В практике использования оно более удобно при установке и снятии, при небольших ударах за счет подвижности компенсирует ускорительную нагрузку.

В Канаде применяют стандарт UAS (Universal Anchorage System), иначе Canfix. Оно также совместимо с системой Isofix, но имеет большую, чем европейская степень подвижности.

Преимущества и недостатки крепления Isofix

К преимуществам системы следует отнести:

• детское автокресло механически соединено с кузовом автомобиля, а не с его сиденьем;
• простота и однозначность крепления к кузовным элементам конструкции авто;
• минимизация смещения автокресла при боковом ударе;
• полное соответствие современным стандартам безопасности.

Недостатки (скорее, минусы) системы;

• более высокая стоимость по сравнению с другими системами;
• возможность установки только на автомобили, оборудованные соответствующими скобами крепления;
• на некоторых моделях авто установка кресел Isofix затруднена.

Выводы

1. Если ваш автомобиль оборудован скобами Isofix, то детское кресло однозначно должно быть совместимо с этой системой.
2. Перед покупкой конкретной модели детского кресла внимательно осмотрите салон автомобиля на возможность использования «якорной» системы крепления. Внимательно прочитайте инструкцию к автокреслу, убедитесь в его совместимости с моделью вашего авто.
3. Предусмотрите универсальность использования крепления, возможность применения для различных групп, различных вариантов посадки.
4. Не приобретайте «левых» моделей. Помните — речь идет о безопасности малыша!

Знание назначения каждого из контактов — схема (распиновка) диагностического разъема ОБД2 позволяет использовать его по максимуму.

Проверка машины по гос. номеру позволяет узнать много ценной информации — об участии в ДТП, ограничениях и т.д.

Что такое негабаритный груз https://voditeliauto.ru/voditeli-i-gibdd/pdd/negabaritnyj-gruz-razmery-trebovaniya.html для грузового или легкового автомобиля.

Видео — инструкция по установке детского автокресла с системой ISOFIX:

Isofix крепление

Вопросам детской безопасности в движущейся машине уделяется вроде бы достаточно внимания, в частности, обязательным элементом поездки ребенка должно быть специальное автокресло. На сегодняшний день их выбор достаточно обширен, но делая его, стоит обратить внимание на способ крепления. Одним из возможных вариантов является система крепления Isofix, использование которой возможно в некоторых авто.

Содержание

1. Система Isofix, в чем ее достоинства и преимущества
2. Установка кресла Isofix
3. Автокресло Isofix, недостатки, особенности и ограничения
4. Выводы
5. Таблица

Система Isofix, в чем ее достоинства и преимущества

Крепление детского сиденья в салоне машины может быть выполнено двумя способами:

• при помощи ремней безопасности;
• с использованием системы Isofix.

Прежде чем рассматривать, как осуществляется установка детских сидений в авто, необходимо отметить, что только правильно закрепленное детское автокресло обеспечит необходимые для этого условия. Если они реализуются при помощи ремней безопасности, возможны случайные ошибки – ремень может оказаться перекручен, слабо натянут, пропущен не в тот паз, и т.д.

Такая установка детских сидений значительно снижает защитные возможности, которыми обладает автокресло. Статистика говорит однозначно – семьдесят процентов европейцев неправильно его закрепляют. Избежать подобного позволяет система Isofix, которая показана на видео

Ее главное достоинство – крепить автокресло необходимо к специальным скобам, имеющимся на кузове машины. Как они выглядят, показано на фото:

Располагаются они под спинками сиденья, убедиться в том, что такие крепления есть в вашем автомобиле, достаточно просто – сиденья имеют соответствующую маркировку (isofix) и значки. Если же они не видны, то надо проверить руками их наличие между спинкой и подушкой, эти места показаны на фото.

Установка кресла Isofix

Использование упомянутых скоб позволяет надежно установить детское сиденье, обеспечивая тем самым безопасность ребенка. Установка кресла не занимает много времени, а крепление производится своими силами, благодаря специальным кронштейнам, которые показаны на фото

Подобная система крепления проста и надежна, автокресло ребенка крепится прямо к кузову, и что самое главное – к минимуму сведены возможные при его установке ошибки. Дополнительную информацию о креплении Isofix можно получить при просмотре видео

Снять автокресло также очень просто – достаточно разблокировать защелки.

Надо отметить, что для надежности система Isofix дополнительно оснащается так называемым креплением «якорный ремень». Он располагается вверху кресла и крепится к отдельной скобе, имеющейся на автомобиле, например, как это показано на фото:

Дополнительным креплением в верхней части кресла, достигается снижение вероятности возникновения «кивка» сиденья при лобовом ударе. В принципе, дополнительный упор в пол, который есть в некоторых моделях, выполняет такую же роль. При всей его внешней громоздкости несомненным преимуществом упора будет универсальность, не на всех автомобилях есть возможность закрепить «якорный ремень».

Главным ограничением для эксплуатации кресла с креплением Isofix является вес, его значение не должно превышать восемнадцати килограммов. В противном случае петли и защелки могут не выдержать больших нагрузок, возникающих при ударе, и не справятся с функцией удержания ребенка.

К недостаткам Isofix следует отнести отсутствие единых стандартов, распространяющихся на задние кресла автомобиля. Поэтому кресла с Isofix должны быть сертифицированы для каждой конкретной модели.

Необходимо отметить ещё такую особенность. Обычно автокресло располагается по ходу движения, но если возраст ребенка меньше двух лет, то в некоторых случаях кресло надо ставить против движения на переднем сиденье.
Система Isofix предполагает, что установка автокресла будет выполнена своими руками. Как это осуществить, показано на видео

Выводы

Isofix – специальная система крепления к корпусу машины детского автокресла. Она позволяет закрепить его своими руками быстро, и избежать возможных ошибок при использовании для этих целей имеющихся ремней безопасности. Данный вид крепления есть не только на заднем сиденье, но и на переднем тоже. Благодаря высокой эффективности Isofix подобной системой оснащаются многие машины. Ограничение, присущее ей – использование для детей весом не более восемнадцати килограммов.

Таблица

Автомобили, в которых есть система креплений детского кресла isofix:

Автокресло LadyLATCH 101: основы, которые необходимо знать

LATCH 101: основы, которые необходимо знать

в Европе и LUAS (нижняя универсальная система крепления) в Канаде.

ЗАЩЕЛКА — это способ крепления детского сиденья к автомобилю с помощью лямок от детского сиденья, которые крепятся к специальным металлическим анкерам в автомобиле.

КРЕПЛЕНИЯ ЗАЩЕЛКИ АВТОМОБИЛЯ

НИЖНИЕ КРЕПЛЕНИЯ:

• Нижние крепления представляют собой пару металлических U-образных стержней, спрятанных в щели сиденья автомобиля.

ЯКОРЬ ПРИВЯЗКИ:

• Якорь привязи представляет собой металлический анкер (часто кольцо или стержень), расположенный за сиденьем автомобиля.

**Для справки: автомобили с модельного года 2003 должны иметь нижние крепления как минимум в ДВУХ местах для сидения и анкерные ремни как минимум в ТРЕХ положениях. Это означает, что в большинстве автомобилей боковые сиденья имеют нижние крепления И крепления для привязи, в то время как центральное сиденье имеет крепление для привязи, но НЕТ нижних креплений.

На приведенной выше схеме показаны различные места, где вы можете найти анкер страховочного троса в автомобиле. ВСЕГДА сверяйтесь с руководством по эксплуатации транспортного средства, чтобы убедиться, что найденное вами действительно является анкерным креплением (а не грузовым крюком, который не выдержит силы столкновения). См. внизу этого поста изображения различных мест для анкерных креплений в самых разных транспортных средствах.

РЕМНИ ЗАЩЕЛКИ ДЕТСКОГО СИДЕНЬЯ

НИЖНЯЯ РЕМНЯ КРЕПЛЕНИЯ

• Все детские автокресла, в которых используются нижние крепления автомобиля, имеют нижнюю лямку крепления с разъемом на конце. Некоторые детские кресла безопасности имеют две отдельные нижние лямки, каждая из которых имеет разъем на одном конце. Эти разъемы крепятся к нижним креплениям автомобиля. Некоторые бустеры имеют жесткое нижнее анкерное крепление вместо гибкого ремня.
• Автокресла, обращенные назад, обычно используют только нижние крепления (некоторые также могут использовать верхний трос). Автокресла, обращенные вперед, используют нижние крепления И верхний трос.

РЕМЕНЬ ДЛЯ БЕЗОПАСНОСТИ

• Все детские кресла безопасности, устанавливаемые лицом вперед и использующие нижние крепления LATCH автомобиля, поставляются не только с нижней лямкой, но и с лямкой. Привязной ремень выходит из верхней части детского автокресла и имеет крючок на конце, который соединяется с анкерным креплением в автомобиле.

АНАЛОГИЯ :

Ремень безопасности автомобиля:                                      . Но если серьезно, эта аналогия объясняет, почему вы никогда не используете нижние крепления и ремень безопасности автомобиля одновременно для установки автокресла. Точно так же, как если бы вы одновременно носили контактные линзы и очки, вы бы видели скорее хуже, чем лучше, так и на работу автокресла может НЕГАТИВНО повлиять одновременное использование как нижних креплений, так и ремня безопасности автомобиля.

ПРИМЕЧАНИЕ: В настоящее время на рынке есть 2 сиденья, которые позволяют использовать нижние крепления И ремень безопасности одновременно:

1. Nuna Pipa (основание) — вы можете, но не обязаны использовать жесткие нижние анкеры И ремень безопасности при установке базы.
2. Clek Foonf — при установке этого сиденья лицом по ходу движения с использованием жестких нижних креплений, если ребенок весит более 35 фунтов, вы можете продолжать использовать нижние крепления, если дополнительно проложите ремень безопасности через направляющую для ремня лицом вперед. Пожалуйста, не забывайте использовать верхний трос. Почему бы просто не пристегнуть ремень безопасности на Foonf лицом вперед? Система REACT наиболее тесно интегрирована с жесткой LATCH, поэтому для безопасности ребенка полезно продолжать использовать жесткую LATCH с этим сиденьем.

ПРИМЕЧАНИЕ. Нижние анкеры используются ВМЕСТО ремня безопасности автомобиля для крепления детского сиденья к автомобилю. Привязи используются ДОПОЛНИТЕЛЬНО к нижним креплениям ИЛИ ремням безопасности автомобиля для крепления детских сидений, обращенных вперед (а некоторые и против направления движения), к транспортному средству.

НЕСКОЛЬКО ИЗОБРАЖЕНИЙ, ПОКАЗЫВАЮЩИХ САМЫЕ ВАРИАНТЫ РАСПОЛОЖЕНИЯ КРЕПЛЕНИЙ

***ВСЕГДА СМОТРИТЕ В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ ВАШЕГО АВТОМОБИЛЯ, ЧТОБЫ УЗНАТЬ, ГДЕ РАСПОЛОЖЕНЫ ВАШИ КРЕПЛЕНИЯ***

Что такое ISOFIX? | Эйкар

org/BreadcrumbList» data-testid=»BreadcrumbsSt»>
• Направляющие
• Что такое ISOFIX?

23.03.2022

Автор:

Фил Холл

ISOFIX упрощает безопасную установку детского кресла в автомобиле, используя стандартные точки крепления, а не ремень безопасности.

ISOFIX — это предпочтительный метод установки детских автокресел, который мы всегда рекомендуем. Продолжайте читать, чтобы узнать, почему существует ISOFIX, как он работает и в каких автомобилях он есть.

Что такое ISOFIX?

ISOFIX расшифровывается как International Standard Organization Fix, и это лучший способ обеспечить правильную и безопасную установку вашего детского кресла в вашем автомобиле. на месте с ремнем безопасности.

Когда ISOFIX стал обязательным?

ISOFIX устанавливается на все автомобили, выпущенные в ноябре 2012 года или позднее, а также на все новые автомобили, выпущенные в ноябре 2014 года, хотя на самом деле ISOFIX есть на многих старых автомобилях. Если вы покупаете подержанный автомобиль, проверьте его сиденья на наличие логотипа ISOFIX — обычно на этикетке, язычке или пластиковой крышке, скрывающей точки крепления, — чтобы убедиться, что они установлены. Единственным исключением являются двухместные спортивные автомобили, хотя такие модели, как Porsche Boxster и Mazda MX-5, теперь также оснащены креплениями ISOFIX на переднем пассажирском сиденье.

Для какого возраста подходят кресла ISOFIX?

Сиденья ISOFIX предназначены для новорожденных до четырех лет. Сиденья ISOFIT предназначены для четырех детей в возрасте до 12 лет, фиксируются с помощью тех же точек крепления ISOFIX, однако на самом деле именно ремень безопасности надежно удерживает вашего ребенка на месте.

Для чего были изобретены сиденья ISOFIX?

Система ISOFIX была изобретена для обеспечения правильной установки детских сидений. Многочисленные исследования показали, что сиденья старого образца, которые крепились с помощью ремня безопасности, часто устанавливались неправильно, одним из таких примеров является исследование, проведенное Немецким институтом страхования, которое показало, что 95% детских кресел ISOFIX были установлены правильно, по сравнению с 30% при использовании старой системы.

Как работают сиденья ISOFIX?

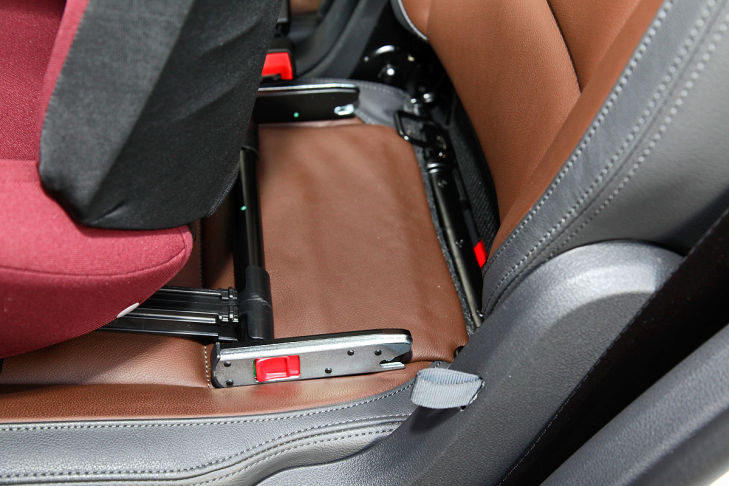

Детские кресла ISOFIX имеют металлические скобы, которые крепятся к точкам крепления ISOFIX в автомобиле. Вы открываете челюсти, выстраиваете их в точках ISOFIX и сталкиваете их вместе — как локомотив, отскакивающий от буферов — вы услышите щелчок, когда челюсти закрываются, фиксируясь в точках крепления. Вы освобождаете сиденье обычно, нажимая пару кнопок.

Какие типы сидений ISOFIX существуют?

 Вы получаете три типа сидений ISOFIX: универсальное, полууниверсальное и специальное для автомобиля.

Названия говорят сами за себя. Универсальные сиденья должны подходить ко всем новым автомобилям, и у них есть либо опорная ножка, которую вы вставляете в пространство для ног, либо верхний трос, который вы прикрепляете к спинке пассажирского сиденья, и то, и другое помогает плотно прилегать к сиденьям.

Полууниверсальные сиденья имеют точно такую ​​же настройку, но, как тонко намекает название, они могут подойти не ко всем автомобилям.

Специфические шепталы для транспортных средств, что вполне ожидаемо, предназначены для конкретных моделей автомобилей.

Почему ISOFIX лучше ремня безопасности?

Сиденья ISOFIX — хорошая идея по многим причинам. Они быстро устанавливаются и, что более важно, их легче установить безопасно, чем сиденья старого образца, пристегивающиеся ремнями безопасности. Они также остаются заблокированными в случае аварии лучше, чем старые сиденья, которые, например, могут сильно скользить при боковом ударе.

Могу ли я использовать только ремни безопасности вместо ISOFIX?

При правильной установке сиденья с ремнями безопасности абсолютно безопасны, защищая детей так же, как и взрослых. Но в некоторых случаях ремни безопасности могут неправильно прилегать к детским креслам, а это означает, что младенцы не обязательно полностью защищены в случае аварии.

Благодаря креплениям ISOFIX соединение сиденья с автомобилем становится более жестким, поэтому вероятность ошибки при установке детского кресла в автомобиле меньше. Но, говоря это, наличие сиденья ISOFIX не является юридическим требованием.

Является ли ISOFIX более безопасным, чем ремень безопасности?

Независимые испытания показали, что сиденья с креплениями ISOFIX чрезвычайно безопасны. Вместо того, чтобы полагаться на ремень, автокресло крепится непосредственно к основанию детского кресла. Это означает, что в случае аварии сиденье меньше двигается, особенно сбоку при ударе.

Реальным преимуществом ISOFIX является простота установки. Исследования бренда детских кресел Maxi-Cosi показывают, что 94% родителей правильно используют ISOFIX. Это потому, что вы просто защелкиваете ножки ISOFIX, и автокресло прочно устанавливается.

Почти все сиденья ISOFIX имеют зеленый и красный индикаторы, которые также показывают, правильно ли закреплено сиденье. Добавьте планку отскока и дополнительную опору для ног или ремень верхнего троса, и система ISOFIX покажется вам невероятно надежной. Бустеры также можно постоянно фиксировать с помощью ISOFIX.

Как узнать, есть ли в моей машине ISOFIX?

ISOFIX входит в стандартную комплектацию всех новых автомобилей с середины 2000-х годов, поэтому, если есть большая вероятность, он будет установлен на вашем автомобиле. Первоначально у ISOFIX было две точки крепления, но в некоторых автомобилях также есть верхняя точка крепления — обычно на спинке сиденья.

Если вы не уверены, поищите ярлыки ISOFIX или просто проведите руками по щели, где основание сиденья и спинка встречаются, чтобы нащупать металлические крючки. В двухместных автомобилях они часто устанавливаются на пассажирском сиденье, но вам нужно убедиться, что вы отключили пассажирскую подушку безопасности, если хотите закрепить здесь автокресло.

Что плохого в ISOFIX?

Автокресла ISOFIX не подойдут ни к одному автомобилю, как старое автокресло, которое подходит почти к машине, если оно оснащено трехточечным ремнем безопасности.

Самый простой способ узнать, есть ли в вашем автомобиле система Isofix, — это проверить сиденья на наличие ярлыков ISOFIX. Обычно вы найдете их там, где спинка соединяется с нижней подушкой. Еще лучше проверить сами точки ISOFIX, часто они скрыты за помеченными крышками, которые легко заметить.

Isofix — это система крепления автомобильного сиденья, соответствующая международным стандартам, которая фиксирует детское кресло или основание сиденья на сиденьях автомобиля. Он будет удерживать детское кресло на месте даже при боковом ударе — в отличие от старых сидений, удерживаемых ремнями безопасности, — и это также должно упростить установку детского кресла.

точек ISOFIX были разработаны Britax-Romer и VW и впервые были замечены на автомобилях в 1997 году. К 2001 году на большинстве автомобилей были установлены точки ISOFIX (или они были доступны в качестве опции), а к февралю 2013 года они должны были быть установлены на всех новых автомобилях. установлены.
