Граната в ходовой: в чем опасность его поломки и как не допустить серьезного ДТП?

в чем опасность его поломки и как не допустить серьезного ДТП?

Шарнир равных угловых скоростей, то есть ШРУС или граната – одна из составляющих ходовой части автомобиля. Посредством ШРУСа происходит передача крутящего момента на колеса. Соответственно, выход этой детали из строя приведет к тому, что автомобиль не сможет продолжать движение.

Само собой разумеется, ШРУС не ломается за одну секунду. Сначала появляются признаки, свидетельствующие о том, что время «жизни» гранаты начало обратный отсчет. Остаться незамеченными они могут только если водитель крайне невнимательный и всегда ездит с громко включенной музыкой. Во всех остальных случаях внимание автовладельца непременно привлечен характерный хруст, усиливающийся при наборе скорости, проезде препятствий и на поворотах.

Другое дело, что далеко не все водители спешат в автосервис, едва только диагностируют поломку ШРУСа на слух. Кто-то делает вид, что не заметил неприятного звука и откладывает замену детали (именно замену, поскольку ремонт ШРУСа невозможен) до лучших времен, кто-то смотрит на тахометр и ждет, когда тот покажет 100 тысяч км пробега. Почему? Потому что теоретически регламент замены гранаты приходится именно на эту отметку, но по факту время замены может подойти и через полгода эксплуатации автомобиля и даже на следующий день после его покупки, ведь всегда возможен производственный брак детали или ошибка, допущенная при сборке узла.

Помимо гарантийных неисправностей, на срок службы ШРУСа влияют особенности вождения. Агрессивная езда с постоянными разгонами и экстренными торможениями, резкие вхождения в поворот и частая езда по бездорожью (как, собственно, и по российским дорогам) буквально убивают гранату на глазах. Многие водители вынуждены менять ШРУС по два-три раза в год.

Еще один фактор, от которого зависит продолжительность жизни шарнира равных угловых скоростей, – целостность его пыльников. Многие автовладельцы не считают пыльник слишком уж важной запчастью, и очень напрасно. Пыльники – это своеобразные капюшоны, закрывающие особо уязвимые механизмы, в частности, ШРУС, от пыли, грязи, реагентов и мусора, летящих с дороги. Если пыльник протирается или рвется – а это происходит довольно часто – механизм оказывается беззащитным. Мелкие частицы, попадающие в него, становятся абразивом, а влага усугубляет процесс выхода из строя. Поэтому замена пыльника – самое правильное, что можно сделать, заметив его повреждение – это обойдется гораздо дешевле замена ШРУСа.

Что же будет, если на свой страх и риск продолжать ездить с хрустящей гранатой? Могут отвалиться иголки роликовых подшипников. Это опасно тем, что они попадут в корпус коробки, а оттуда, вместе с маслом, под напором, поднимутся к шестеренкам и выведут агрегат из строя. Тогда придется менять не только ШРУС, но и коробку, что гораздо дороже, дольше и сложнее.

Еще более печальный сценарий развития событий при езде с хрустящим ШРУСом: внезапное заклинивание. Это весьма частое последствие легкомыслия водителя, которое может произойти на любой скорости и в любом месте. Представьте сами, что произойдет с автомобилей, водителем, пассажирами и другими участникам движения, если колесо машины заклинит на скорости 80, 100, 150 км/час?

Вывод может быть только один: следите за состоянием гранаты – проверяйте и своевременно меняйте пыльники, прислушивайтесь к звукам, исходящим от колес и не затягивайте с заменой ШРУСа, если таковая необходимость заявит о себе.

Граната подвески автомобиля: типы, устройство 🦈 avtoshark.com

Попадание пыли и влаги в корпус гранаты быстро выводит из строя весь узел. Внутренний ШРУС более устойчив к поломкам из-за меньших нагрузок. При нормальном режиме эксплуатации и периодическом обслуживании шарнирные узлы подвески работают без отказа до 15 лет.

Передние колеса машины при повороте вращаются с разной угловой скоростью. Для выравнивания усилий в конструкции предусмотрены шарнирные узлы – гранаты подвески автомобиля. Эти устройства эффективно передают крутящий момент от трансмиссии на колеса.

Что такое граната подвески

Шарнир равных угловых скоростей (ШРУС) устанавливают на переднеприводных автомобилях. Деталь одновременно передает крутящий момент и позволяет перемещать колеса в нужную сторону при повороте.

Свое название устройство получило из-за внешнего сходства с ручной гранатой. Поломка ШРУСа обычно фатальна: дальнейшее перемещение полностью обездвиженного автомобиля возможно только на буксире или эвакуаторе.

Гранаты устанавливают попарно на каждое колесо передней подвески. Внутренний ШРУС переносит крутящий момент от трансмиссии. Наружная граната работает совместно со ступицей колеса. Шарниры обеспечивают постоянную передачу усилий от двигателя автомобиля при любых маневрах. И компенсируют колебания и вибрации деталей оси от работающей подвески.

Конструкция ШРУСов прочная, но в процессе эксплуатации детали могут постепенно изнашиваться. Накопление негативных факторов приводит к внезапному отказу устройства. Поэтому необходимо периодически делать диагностику и обслуживание гранат. Замена ШРУСа – сложная операция: при самостоятельной работе можно повредить узлы автомобиля. Ремонт лучше делать в оборудованном автосервисе на подъемнике.

Устройство и принцип работы гранаты авто

Типы, устройство и принцип работы

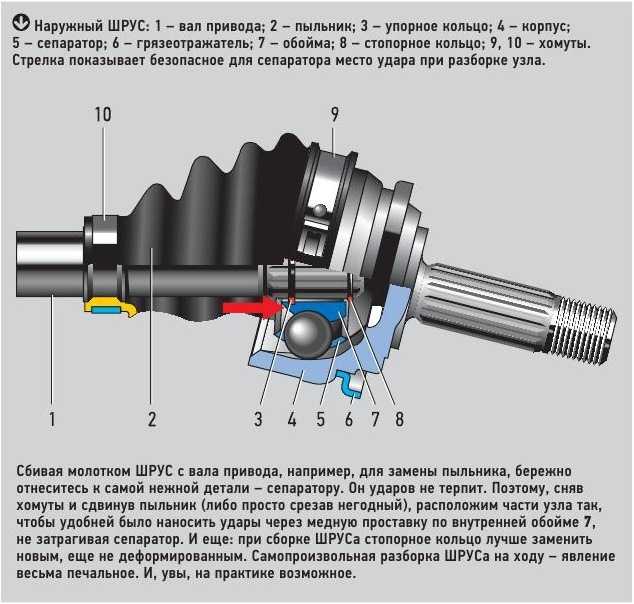

Шарнирный узел состоит из нескольких деталей, заключенных в герметичный корпус. Внутри находится обойма в виде звезды, оснащенной прочными стальными шариками в удерживающем сепараторе. Корпус гранаты объединен с крутящим валом, установленным в коробку передач или ступицу.

Для крепления шарнирного узла к подвеске автомобиля применяют стопорные кольца. Граната защищена от пыли и грязи кожухом – пыльником. Этот чехол для герметичности стянут стальными хомутами.

Основные типы гранат по принципу устройства:

  • шариковые;
  • кулачковые;
  • трипоидные;
  • карданные спаренные.

Работа ШРУСа заключается в передаче крутящего момента от привода на ступицу колеса без существенных потерь. Конструкция гранаты подвижная, с плавной передачей момента вращения.

Шариковый механизм собран из трех подшипников на жесткой оси. Трипоидная конструкция использует в качестве контактных деталей стальные ролики. Кулачковый механизм состоит из вложенных шарниров и применяется для подвески авто со средней нагрузкой.

Заполненный смазкой корпус шарнирного узла снижает до минимума трение деталей устройства. Внутренний ШРУС имеет пределы поворота до 20 градусов, а наружный может отклоняться от оси на 70.

Целостность пыльника критически влияет на работу шарнирного устройства. Выход смазки из корпуса быстро приводит негодность трущиеся элементы.

Наиболее частые проблемы

Попадание пыли и влаги в корпус гранаты быстро выводит из строя весь узел. Внутренний ШРУС более устойчив к поломкам из-за меньших нагрузок. При нормальном режиме эксплуатации и периодическом обслуживании шарнирные узлы подвески работают без отказа до 15 лет.

Основные неисправности гранаты:

Читайте также: Ремонт электрических рулевых реек, замена моторчика и датчика

  1. Хрустящий звук со стороны подвески при крутом повороте. Появляется из-за попадания воды и пыли внутрь корпуса ШРУСа.
  2. Неравномерное движения автомобиля с резкими рывками, провалами ускорения.
  3. Вибрация кузова машины, усиливающаяся при маневрах и поворотах.

Для продления службы шарнира периодически осматривают состояние пыльников. Трещины или течь смазки из-под хомутов указывают на серьезную неисправность. Проверять пыльники необходимо каждые 5-10 тыс. км пробега автомобиля, не дожидаясь выхода из строя всего шарнирного узла.

Признак неисправности, кроме хруста при поворотах и наборе скорости, – это значительный люфт устройства в месте соединения со ступицей колеса. Продолжительное время использовать гранату с поврежденным пыльником нельзя, так как проникшая в корпус грязь уже начала разрушение частей конструкции.

При самостоятельном ремонте нужно выбирать хорошую смазку и оригинальные пыльники, которые плотно прилегают к корпусу гранаты. Но все же шарнирный узел заменять на новый предпочтительно в оборудованном автосервисе.
