Устройство сцепления автомобиля — из чего состоит и как работает

Трансмиссия служит для передачи крутящего момента от двигателя на ведущие колеса и изменения величины крутящего момента. Расскажем про устройство сцепления автомобиля — что такое, из чего состоит и как работает.

Для чего нужно

Сцепление машины нужно для передачи крутящего момента от маховика коленвала двигателя к первичному валу коробки передач. Оно позволяет водителю кратковременно прерывать передачу крутящего момента, отделяя двигатель от трансмиссии, а затем плавно их соединять. Состоит из привода и механизма.

Привод выключения

Когда в машине надо передать усилие от водителя к некому механизму (тормоза, коробка передач), то существует привод механизмов.

Представьте ситуацию, необходимо постоянно что-то закрывать и открывать. Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, придется применить палку или дистанционное управление. Пусть будет палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. Тогда палка с веревками является «приводом», который передаст усилие на расстоянии.

В автомобиле каждый механизм имеет свой привод, посредством которого приводится в действие. Он может состоять из большого количества отдельных узлов и деталей, бывает механическим, гидравлическим.

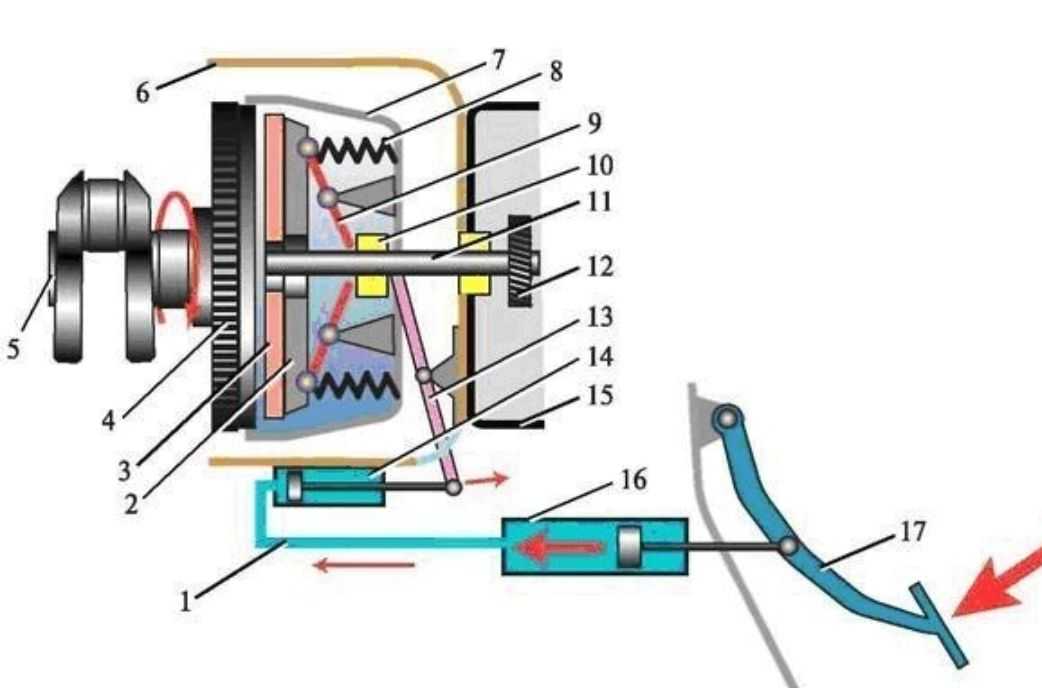

Схема гидравлического привода выключения сцепления. 1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник; 9 — вилка выключения; 10 — рабочий цилиндр; 11 — трубопровод; 12 — главный цилиндр; 13 — педаль; 14 — картер; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач.

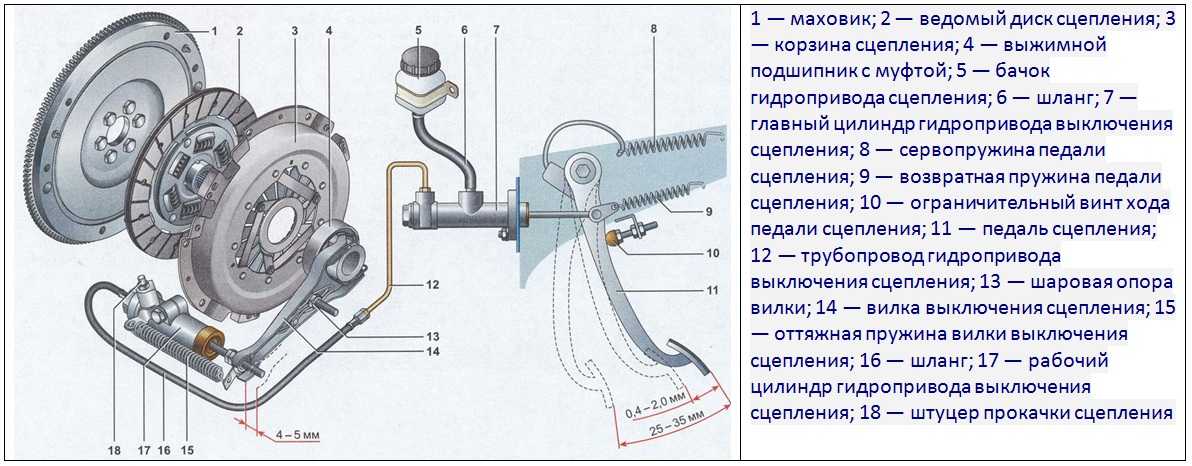

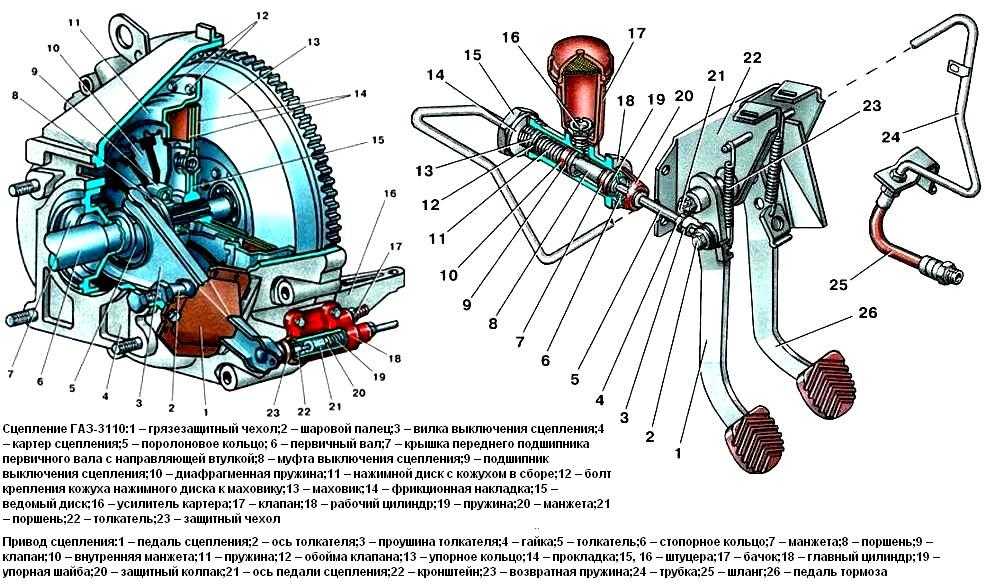

Привод выключения (гидравлического типа) состоит из:

  • педали;
  • главного и рабочего цилиндра;
  • вилки выключения;
  • нажимного подшипника;
  • трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя через шток и поршень, передается жидкости, которая передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения и нажимной подшипник, передающий усилие на механизм сцепления. Когда водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

В гидравлическом приводе применяется тормозная жидкость. Перед заменой в бачке, стоит прочитать, что написано на этикетке. А разрешается ли её смешивать с жидкостью, которая залита в гидроприводе? Как правило, да, но существуют жидкости, которые не подлежат смешиванию.

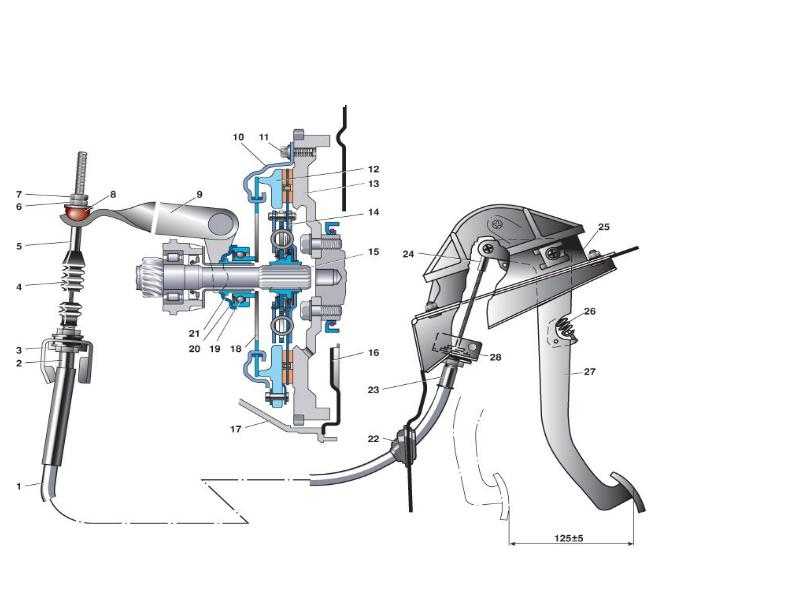

На переднеприводных авто используется механический привод, где рычаг сцепления связана с вилкой выключения с помощью металлического троса.

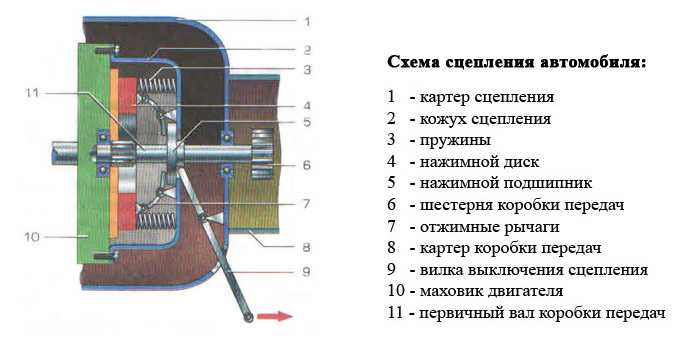

Механизм сцепления

Представляет устройство, в котором происходит передача крутящего момента за счет работы сил трения. Он позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Его элементы заключены в картер, который крепится к мотору. Он состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.

Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только, когда водитель не трогает педаль сцепления, независимо едет или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, т.е. — включить сцепление. Это сложная задача, т.к. угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.

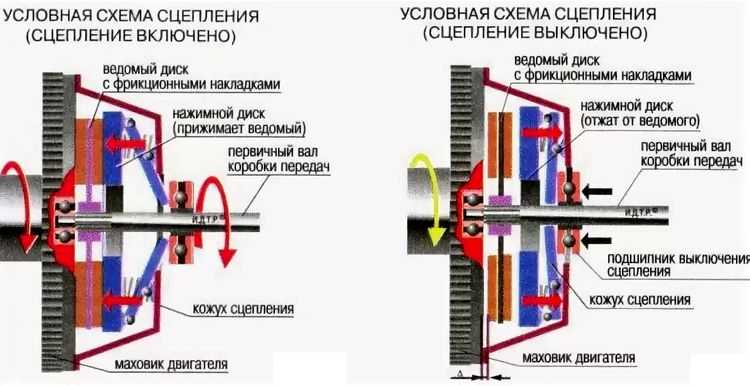

Сцепление включено

Как это сделать? Надо всегда правильно отпускать педаль сцепления — в три этапа.

На первом этапе — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

Второй этап – удерживаем ведомый диск от какого-либо перемещения. Т.е. на две — три секунды удерживаем педаль сцепления в средней позиции, чтобы скорость вращения маховика и диска уравнялись. Машина увеличивает скорость движения.

Тритий этап — маховик вместе с нажимным и ведомым дисками вращаются вместе без проскальзывания и с одинаковой скоростью, передавая крутящий момент к коробке передач и далее на ведущие колеса машины. Это соответствует состоянию – включено, автомобиль едет. Теперь остается полностью отпустить педаль и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

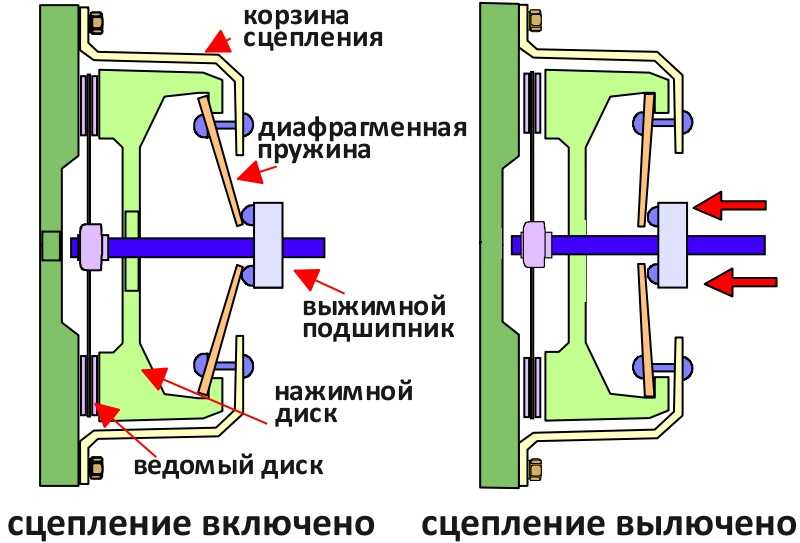

Для выключения сцепления водитель нажимает на педаль. При этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Сцепление выключено

Действия водителя авто по выключению — включению сцепления в течение поездки повторяются много раз. Освоив работу с педалью в три этапа, позже это войдет в привычку, которая обеспечит плавность хода автомобиля.

Сцепление автомобиля: назначение и устройство

Содержание статьи

  • 1 Назначение и устройство сцепления
    • 1.1 Привод выключения сцепления
    • 1.2 Механизм сцепления
  • 2 Основные неисправности сцепления
  • 3 Эксплуатация сцепления
    • 3.1 Как это может случиться и почему машина едет?

Назначение и устройство сцепления

Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

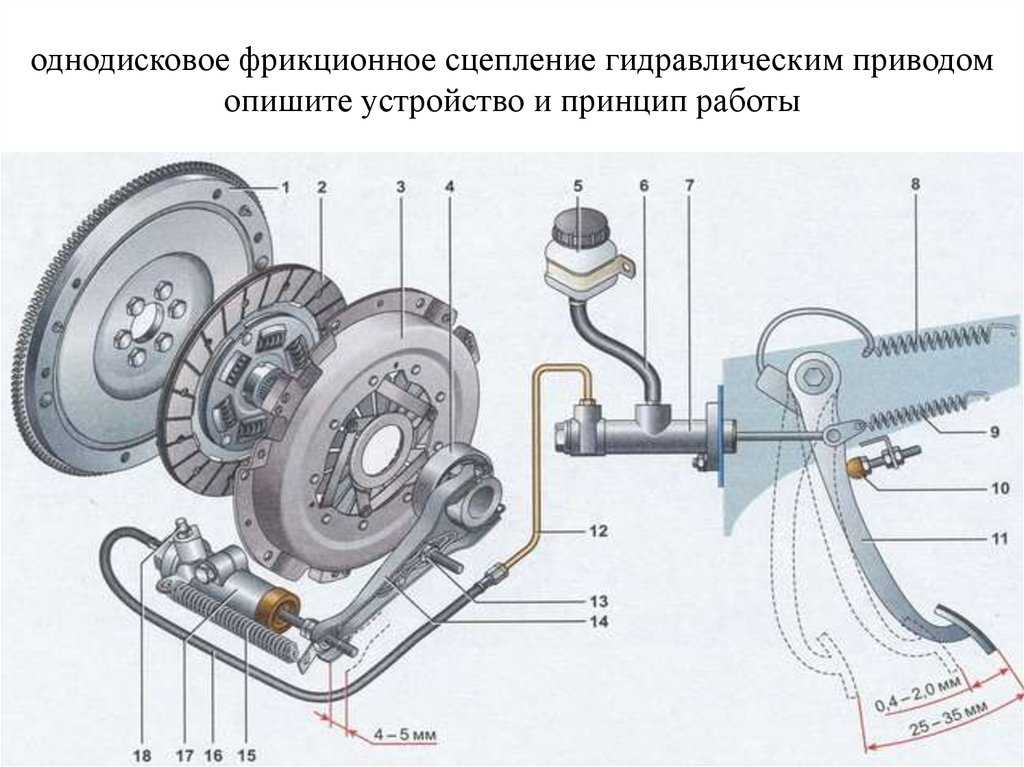

Устройство сцепления автомобиля

Схема гидравлического привода выключения сцепления и механизма сцепления:

  1. коленчатый вал;
  2. маховик;
  3. ведомый диск;
  4. нажимной диск;
  5. кожух сцепления;
  6. нажимные пружины;
  7. отжимные рычаги;
  8. нажимной подшипник;
  9. вилка выключения сцепления;
  10. рабочий цилиндр;
  11. трубопровод;
  12. главный цилиндр;
  13. педаль сцепления;
  14. картер сцепления;
  15. шестерня первичного вала;
  16. картер коробки передач;
  17. первичный вал коробки передач.

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

  • педали,
  • главного цилиндра,
  • рабочего цилиндра,
  • вилки выключения сцепления,
  • нажимного подшипника,
  • трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает
вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь
плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Детали механизма сцепления

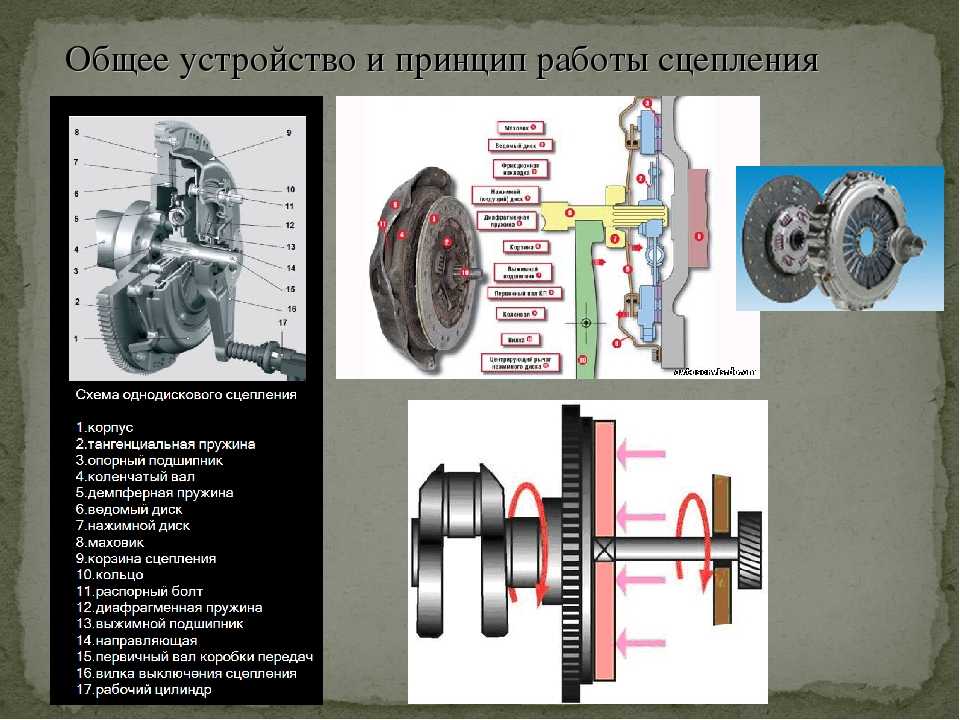

Механизм сцепления состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик коленчатого вала двигателя),
  • нажимного диска с пружинами,
  • ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Схема работы сцепления

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое
время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач
и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Основные неисправности сцепления

Сцепление «ведет» (выключается не полностью) из-за большого свободного хода педали сцепления, перекоса нажимного подшипника, коробления ведомого диска или поломки пружин. Для устранения неисправности следует отрегулировать свободный ход педали, удалить воздух из гидропривода, заменить неработоспособные диски и пружины.

Сцепление «пробуксовывает» (включается не полностью) из-за малого свободного хода педали, замасливания или износа фрикционных накладок ведомого диска, поломки пружин. Для устранения неисправности необходимо отрегулировать свободный ход педали, промыть или поменять диски, пружины.

Сцепление включается резко вследствие заеданий в механизме привода, задирах на рабочих поверхностях дисков, маховика и разрушения фрикционных накладок ведомого диска. Для устранения неисправности следует заменить неисправные узлы привода, устранить задиры на поверхностях дисков, заменить ведомый диск.

Подтекание тормозной жидкости в приводе выключения сцепления возможно из главного или рабочего цилиндров, а также в соединительных трубках.
Для устранения неисправности следует визуально определить место утечки и заменить неисправные узлы, с последующей прокачкой всего гидропривода (удалить из него воздух).

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости.
В противном случае, когда ее уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще включаться не будут. И если, при полностью нажатой педали
сцепления, вам все-таки удастся «впихнуть» первую передачу, то автомобиль самопроизвольно начнет медленное движение, хотя в данный момент двигатель еще должен быть отделен от ведущих колес.

Как это может случиться и почему машина едет?

Описанная неприятность называется – сцепление ведет. Суть происходящего в следующем. В то время, когда ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и поэтому часть крутящего момента передается на вал коробки передач и далее на ведущие колеса.

Со сцеплением может случиться неприятность и другого рода. Так как каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то естественно боковые поверхности ведомого диска со временем изнашиваются.

Это нормальный процесс, предусмотренный конструкцией автомобиля, и ведомый диск является расходным материалом. Однако наступает момент, когда и первая передача включена, и педаль сцепления наверху, и «газуете» вы так, что у проезжающих мимо водителей «сердце кровью обливается». Но износ накладок ведомого диска уже настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием, и, прокручиваясь, не передает крутящий момент от двигателя к трансмиссии. Описанное явление называется – сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж глухого и слепого водителя, потому что машина намного раньше «предупреждала» его о том, что такой случай может произойти в ближайшее время. Еще раньше, на подходе к максимальному износу, ведомый диск начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40 – 45 км/ч. Если при активном нажатии на педаль газа обороты
двигателя начинают увеличиваться, а машина продолжает движение с постоянной скоростью, то в подтверждение своей догадки вы еще и унюхаете специфический запах «подгорающих» накладок диска. Значит, пора покупать новый диск.

«Шелест» в районе сцепления и его пропадание при полностью нажатой педали сцепления означает, что вы должны готовится к замене выжимного подшипника. Резкие старты и ускорения машины, постоянное держание ноги на педали сцепления при
движении ведут к ускоренному износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна плохая привычка. Это когда водитель долго удерживает педаль сцепления в нажатом состоянии, например, на все время остановки перед красным сигналом светофора.

Типы сцепления и их части

Основное назначение системы сцепления – изолировать движение двигателя от колес при движении с переключением передач. Благодаря сцеплению мы можем добиться правильной передачи мощности двигателя от коробки передач, которая затем передается на колеса автомобиля.

В этом посте Frenkit мы рассказываем о различных типах сцеплений, существующих на рынке, все они отличаются друг от друга, но служат одной и той же цели. Здесь мы расскажем вам о них все, вы не можете их пропустить!



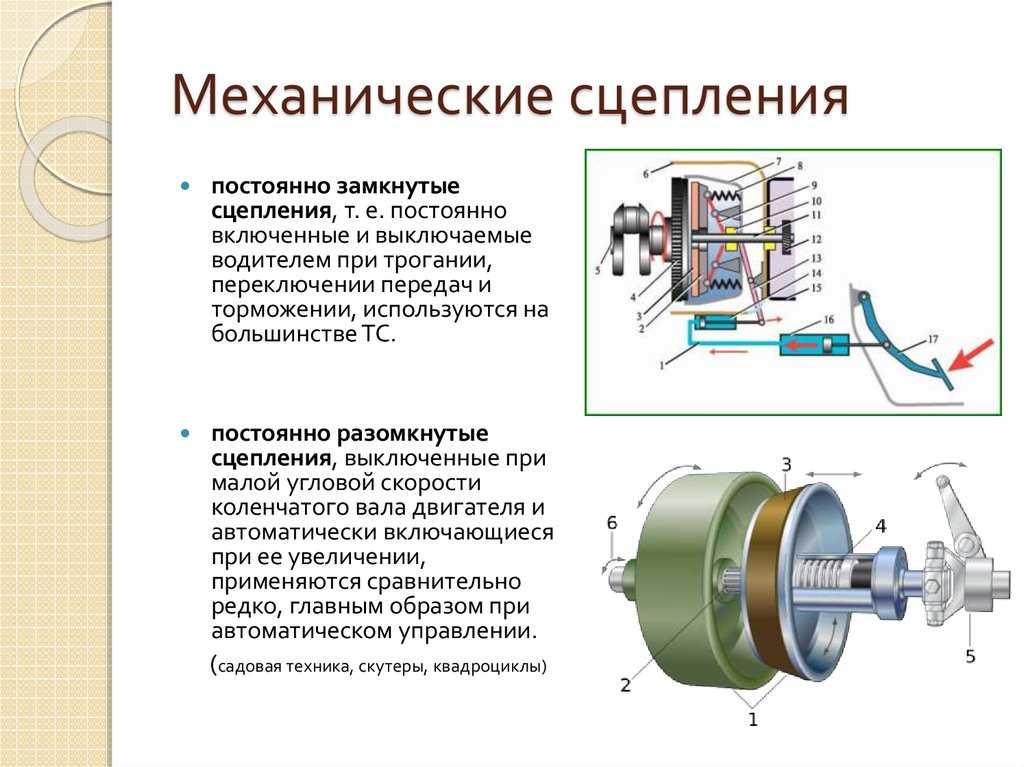

Типы сцепления в автомобилях

Система сцепления в основном является частью системы сцепления автомобилей, оборудованных коробками передач. Как упоминалось в предыдущих постах, сцепление в автомобиле «обеспечивает правильную передачу мощности от двигателя к коробке передач, которая затем передается на колеса автомобиля».

В зависимости от характеристик каждой модели автомобиля различаются разные виды сцепления. Например, мы можем различать систему сцепления по дискам, которая может быть гидравлической, однодисковой, двухдисковой или многодисковой; по типу охлаждения бывают сухие или мокрые сцепления; или тип управления, которые, среди прочего, делятся на фрикционные, электромагнитные или гидравлические муфты.

Далее мы подробно опишем различные типы приводов сцепления, которые мы упомянули выше и которые доступны на рынке. Каждый из них имеет свои особенности.

По дискам

  • Гидромуфта . Для правильной работы сцепления этого типа необходимо, чтобы гидравлическая жидкость приводилась в действие. По этой причине гидравлическое сцепление не имеет дисков, так как мощность, необходимая для привода автомобиля, вырабатывается турбиной, которая приводится в движение за счет вращения двигателя автомобиля. В частности, этот тип сцепления не используется из-за большого расхода топлива и больших затрат на поддержание автомобиля в рабочем состоянии. Тем не менее, это тип сцепления, который можно увидеть в промышленных транспортных средствах.
  • Однодисковое сцепление . Этот тип сцепления называется однодисковым, поскольку между маховиком двигателя и нажимным диском имеется только один диск.
  • Двухдисковое сцепление . В данном случае эта модель сцепления имеет два диска для правильной передачи мощности от двигателя к коробке передач. Двухдисковую систему сцепления можно найти в автомобилях, которые имеют тенденцию генерировать довольно большую мощность.
  • Многодисковое сцепление. Эта модель сцепления состоит из ряда фрикционных дисков, которые отвечают за управление передачей мощности в автомобиле. Многодисковое сцепление можно найти, например, в мотоциклах.

По типу охлаждения

  • Сухое сцепление . В зависимости от типа охлаждения системы сцепления мы можем обнаружить, что охлаждение является воздушным, в случае сухого сцепления.
  • Мокрое сцепление . Когда охлаждение осуществляется маслом, речь идет о мокром типе сцепления.

По типу управления

  • Фрикционная муфта . Эта модель сцепления является наиболее распространенной на автомобилях, находящихся в обращении. С точки зрения работы фрикционная муфта состоит из маховика, который опирается на первичный вал коробки передач с помощью бронзовой втулки. Кроме того, в зависимости от типа охлаждения фрикцион охлаждается маслом.
  • Гидравлическое сцепление. Этот тип системы сцепления позволяет двигателю передавать крутящий момент при достижении определенной частоты вращения. Таким образом, мощность передается центробежным насосом, который сообщается с турбиной.

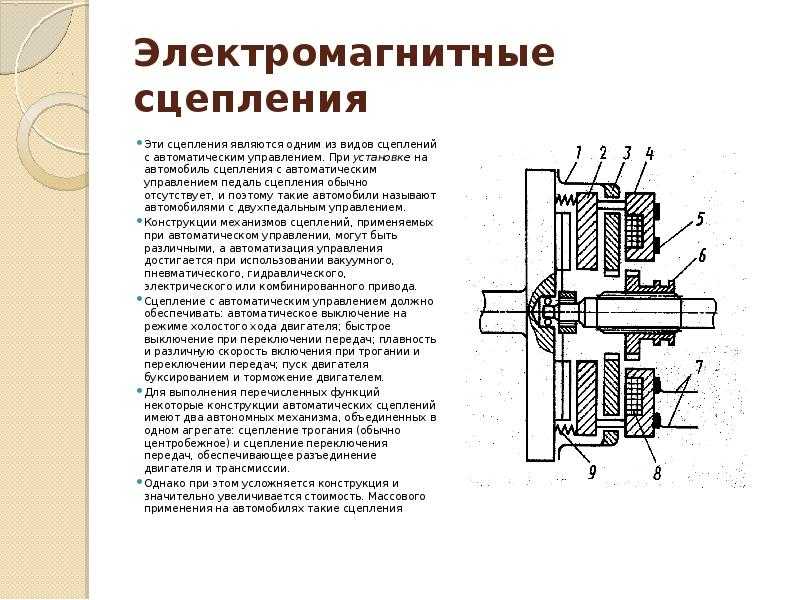

  • Электромагнитная муфта . Также известная как муфта с электроусилителем, она работает по принципу электромагнита, то есть электромагнитное поле создается железным сердечником и катушкой для передачи крутящего момента.



Детали системы сцепления

Система сцепления состоит из ряда элементов, которые составляют полную передачу, в которой педаль сцепления и рычаг переключения передач с первого взгляда являются двумя частями. Что касается деталей сцепления, мы опишем наиболее распространенный тип — фрикционную муфту. Можем выделить следующее:

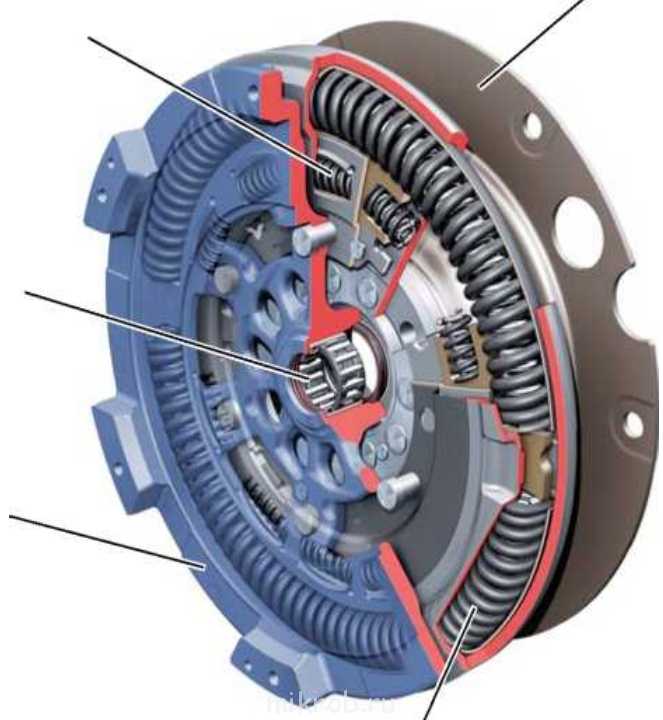

  • Маховик . Эта плоская круглая деталь вращается при запуске двигателя. Маховик, прикрепленный болтами к коленчатому валу (базовому компоненту, на котором построен двигатель внутреннего сгорания), вращается вместе с двигателем.
  • Нажимная пластина или ступица . Прикрученная к маховику ступица или нажимной диск отвечает за синхронное вращение. Он также состоит из диафрагмы или пружин, с помощью которых происходит выключение диска сцепления.

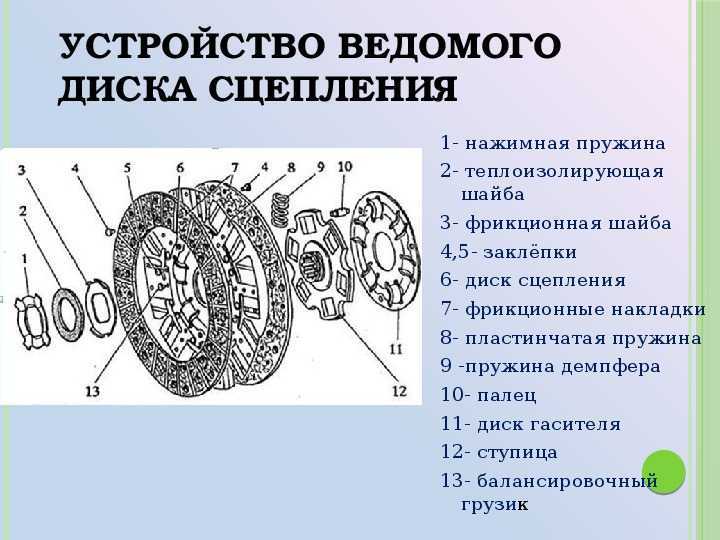

  • Фрикционный диск или диск сцепления . Состоит из двух сторон тормозных колодок, фрикционный диск или диск сцепления соединяется с коробкой передач с помощью вала. Когда педаль сцепления отпущена, она вращается вместе с маховиком и ступицей. При нажатии на педаль фрикционный диск выходит из зацепления, что прерывает передачу на колеса автомобиля.
  • Вилка толкателя . Последний отвечает за оказание давления на диафрагменную пружину пластины и, таким образом, освобождение или нажатие на диск. Вилка толкателя перемещается при нажатии на педаль сцепления.

Теперь, когда вы знаете, какие существуют типы сцеплений и их частей, мы рекомендуем вам посетить раздел нашего блога на веб-сайте Frenkit, где вы найдете все, что вам нужно знать для правильного обслуживания компонентов. вашего автомобиля, например, все, что касается главного цилиндра сцепления.

Независимо от того, являетесь ли вы профессионалом в автомобильной отрасли или решили самостоятельно заменить системы своего автомобиля, в Frenkit мы являемся дистрибьютором тормозных деталей для всех моделей автомобилей, как легковых, так и легковых.
