Разбираемся, что такое трансмиссия, как она устроена и какие неисправности встречаются чаще всего.

  • Что это
  • Назначение
  • Устройство
  • Виды
  • Неисправности и советы механика

adv.rbc.ru

Эксперт в этом материале: Юрий Гордеев, мастер-консультант отдела слесарного сервиса АвтоСпецЦентра Nissan Химки

Что такое трансмиссия

Трансмиссия автомобиля — это совокупность различных узлов и механизмов, передающих крутящий мо­мент от двигателя к ведущим колесам и изменяющий его по величине и направлению. Другими словами, именно трансмиссия позволяет автомобилю тронуться с места, ускоряться и двигаться, в том числе, задним ходом.

Ее конструкция тесно связана с изначальной компоновкой транспортного средства, то есть как расположен двигатель и ведущие колеса относительно друг друга. У переднеприводных авто двигатель и трансмиссия это по сути единый узел под капотом. При заднеприводной компоновке двигатель спереди, а ведущие колеса — задние. Есть и более экзотические варианты, например, с центрально- и заднемоторной компоновкой.

Дополнительно трансмиссия усложняется при наличии полного привода. В этом случае ведущими будут четыре колеса, и тут есть свои нюансы — в каком соотношении распределяется мощность по осям, тип блокировки и прочее.

Кроме того, есть специфические трансмиссии, которые или не нашли массового применения, или используются на тяжелой строительной, сельскохозяйственной и военной технике.

Назначение трансмиссии

Основное назначение трансмиссии — преобразование и передача крутящего момента. От ее конструкции и характеристик отдельных узлов также зависит:

  • динамика и показатели управляемости;
  • безопасность;
  • эффективный расход топлива. Слаженная работа всех элементов трансмиссии обеспечивает максимально возможный КПД с минимальной потерей мощности.

Устройство трансмиссии

Устройство трансмиссии варьируется от типа привода и компоновки, но в самом общем виде к ее основным узлам относят:

  • сцепление — в классическом варианте передает энергию вращения маховика и позволяет включать/отключать трансмиссию от ведущего вала. На автоматах это делает гидротрансформатор.
  • коробка передач — предназначена для изменения крутящего момента в широком диапазоне, для адаптации скорости вращения двигателя к разным режимам движения. Бывают ступенчатыми и бесступенчатыми.
  • кардан — это несколько механических элементов (валы), которые передают вращение к расположенным на расстоянии элементам. Например, при задне- или полноприводной компоновке.
  • дифференциал — благодаря ему пара ведущих колес, то есть расположенных на одной оси, могут вращаться с разными скоростями. Это необходимо, например, при поворотах, в том числе, для исключения пробуксовки.
  • шарниры равных угловых скоростей (ШРУС) — элемент передне- и полноприводных авто, который передает момент под изменяющимся углом (до 70 градусов) относительно оси. Делятся на внешние и внутренние.
  • раздаточная коробка — применяется опционально. Позволяет передавать крутящий момент на все четыре колеса и использовать понижающую передачу.

В трансмиссии все эти элементы, с поправкой на полный привод и компоновку, последовательно связаны друг с другом и в классическом варианте (заднеприводном) работают так:

  1. через сцепление от маховика крутящий момент передается на первичный вал КПП;
  2. от нее вращение, в соответствии с выбранной передачей, передается на вторичный вал. Он в свою очередь соединен с карданом и главной передачей;
  3. от них мощность перераспределяется по оси на каждое из колес.

У переднеприводных автомобилей выходной вал КПП напрямую соединен с объединенным в один узел главной передачей и дифференциалом. Момент на ведущие колеса, которые в движении постоянно меняют свое положение относительно КПП, помогают передать ШРУСы. При полном приводе, когда ведущие все колеса, за распределение крутящего момента отвечает раздаточная коробка.

Виды трансмиссии

В первую очередь стоит определиться, что брать за основу классификации. Например, все трансмиссии можно разделить по типу привода — передний, задний или полный.

Еще одна классификация, которая часто приводится в специализированной литературе — по способу передачи энергии: механические, гидростатические, гидрообъемные, электромеханические и другие. В массовом легковом сегменте нашли применение не все из них и наиболее распространена первая — та, где мощность передается путем вращения и трения механических узлов.

Но чаще всего под трансмиссией подразумевают все же тип коробки передач: механическая или автоматическая. Такое разделение уже прочно вошло в лексикон, и в этом случае трансмиссия и коробка по факту становятся синонимами (что не совсем так).

Неисправности трансмиссии: советы эксперта

Проблем и поломок у трансмиссии автомобиля может быть ровно столько, сколько рабочих элементов в ее составе. Но редко когда поломка случается внезапно.  Любой неисправности, которая без должного внимания способна перерасти в полноценный дефект, предшествуют симптомы. Некоторые из них лучше диагностировать у специалистов, другие можно проверить самостоятельно. Разбираемся с экспертом в наиболее распространенных из них.

Проблемы КПП

В целом, коробка переключения передач — надежный узел в трансмиссии автомобиля. При правильной эксплуатации и соблюдении регламента обслуживания, серьезных проблем может не возникнуть на протяжении всего срока владения автомобилем. Но насторожиться стоит в случае, когда:

  • появился шум и скрежет при переключении;
  • передача не включается или ее выбивает;
  • «коробка», если это автомат, зависает, чувствуются пинки или провалы;
  • очевидная утечка трансмиссионной жидкости.

Юрий Гордеев, мастер-консультант отдела слесарного сервиса АвтоСпецЦентра Nissan Химки:

«В случае, когда не получается сдвинуть рычаг МКПП при выжатом сцеплении, проверяют уровень и качество трансмиссионной жидкости.

Если на АКПП при движении селектор самостоятельно уходит в нейтральное положение, то проводят диагностику синхронизатора и электроники. Когда коробка «зависает», например работает только на третьей передаче и далее не переключается, потребуется диагностика соленоида блокировки переключения, а также проверка датчика переключения. Повышенный шум или воющий звук могут указывать на износ подшипника первичного вала.

Блокировка задней передачи и рывки при смене четных скоростей на DSG требуют диагностики износа фрикционной многодисковой муфты и уровня истирания соленоидов мехатроника».

Чаще всего под словом трансмиссия подразумевают тип коробки передач: механическая или автоматическая
(Фото: Shutterstock)

Проблемы сцепления

Некоторые элементы сцепления подвержены естественной выработке, например, фрикционные диски, которые изнашиваются и становятся тоньше. В этом случае достаточно вовремя производить замену элемента. Но могут быть и другие проблемы:

  • проскальзывание и пробуксовка;
  • проваливание педали сцепления;
  • появление посторонних шумов.

Совет эксперта: «Меняющийся при нажатии сцепления шорох и шум, могут указывать на износ выжимного подшипника. При тросовом приводе — смотрят на его состояние.

Если по мере отпускания сцепления при работающем двигателе обороты не падают и машина не глохнет, то сцепление не до конца выключается. Тоже касается ситуации, когда при работающем двигателе не включается задняя скорость».

Проблемы ШРУСов

Это еще один надежный элемент трансмиссии, выход из строя которого может привести к полной остановке автомобиля и дорогостоящему ремонту, вплоть до замены полуоси в сборе. Чаще всего к этому приводит неправильная эксплуатация, в том числе привычка резко трогаться с места при вывернутых колесах. В числе характерных симптомов неисправности ШРУСов:

  • трещины и следы смазки на пыльнике;
  • щелчки или свист при движении;
  • отчетливый хруст в области колес во время езды.

По словам эксперта Юрия Гордеева, провести диагностику ШРУСов можно самостоятельно:

  • Внешний ШРУС. Необходимо максимально вывернуть руль в любую сторону и проехаться. Неисправный внешний шарнир будет издавать хруст, зависящий от скорости движения.
  • Внутренний ШРУС. Автомобиль поднимают домкратом или ставят на подъемник. Затем заводят двигатель и включают передачу. Если при этом появляется хруст, проблема во внутреннем шарнире.

виды, из чего состоит, общее устройство, для чего нужна

Трансмиссия служит для передачи крутящего момента от коленчатого вала двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления.

Трансмиссия автомобиля это комплекс механизмов, назначение которых — передача крутящего момента от двигателя к ведущим колёсам. Это заставляет колёса вращаться, благодаря чему авто начинает своё движение.

Кроме этого, этот важный механизм может распределять крутящий момент между всеми колёсами, а также менять направление вращения и величину. В этом помогают различные детали и механизмы, без которых бы никак не получилось нормально эксплуатировать автомобиль. Например, это такие агрегаты трансмиссии, как главная передача, автоматическая и механическая коробка передач (КПП), сцепление, дифференциал.

Устройство трансмиссии эволюционировало постепенно. Поначалу упор делался на комфорт и управляемость транспортного средства, а потом стали увеличивать срок работы самой машины за счёт улучшения эффективности трансмиссии.

В статье простым языком расскажу, что такое трансмиссия, за что отвечает, какие основные составные части, как работает, классификация по типу привода и принципу действия, какие бывают поломки и как их выявить. Обещаю, будет интересно!

Что это такое в машине?

Что такое трансмиссия автомобиля простыми словами? Скажу кратко — это определённые сборочные механизмы, которые соединены в единое целое для того, чтобы осуществить передачу «потока» энергии от его источника к колёсам автомобиля. Если бы не было этой конструкции, то было бы невозможна мгновенное срабатывание тормозной системы, езда задним ходом и управление в потоке машин.

Этот термин в переводе с латинского звучит так: «transmissio». Это слово дословно переводится как передача или пересылка. Проектированием деталей в трансмиссии занимаются только лучшие автоинженеры.

Где находится эта конструкция? Под днищем автомобиля, он берёт начало от коробки передач, а заканчивается в области задних колёс.

Фото трансмиссии

Каким требованиям должна соответствовать трансмиссия?

  • Надёжность и безопасность.
  • Лёгкость рулевого управления, особенно при прохождении поворотов.
  • Максимально возможный показатель передачи мощности.
  • Минимальный вес всех составных деталей.
  • Низкий уровень шума во время работы.
  • Высокий КПД.

Чем правильней и эффективней будут работать составные части трансмиссии, тем выше безопасность водителя, меньше расход топлива и износ трущихся деталей. Разумеется, это непосредственно влияет на те характеристики, которые указаны в техническом паспорте и гарантированы производителем.

Ещё существует такое понятие, как коэффициент полезного действия трансмиссии (КПД). Он рассчитывается как произведение КПД механизмов, включённых в её состав. Это эффективная характеристика, обозначающая отношение полезной энергии к затраченной. Проще говоря, если КПД будет низким, то это значит, что сил затрачено много, а результата нет. КПД трансмиссии современных автомобилей варьируется от 0,82 до 0,94.

Этот параметр трансмиссии непостоянен в течение всего срока работы машины. При эксплуатации нового автомобиля механизмы притираются друг к другу и КПД повышается. Затем это значение держится на протяжении долгого периода времени, а когда движущиеся детали изнашиваются, то показатель падает. После капитального ремонта КПД возрастает, но уже никогда не достигает максимального значения.

Также многие задают следующий вопрос: «КПП и трансмиссия это одно и тоже, в чём разница?» Отвечаю. Коробка передач – это одна из многочисленных деталей трансмиссии.

Назначение

Все детали, которые влияют на передачу крутящего момента от маховика мотора к ведущим колёсам, входят в состав трансмиссии. Автомобиль без особых усилий трогается с места и движется с нужной скоростью.

Для чего необходима эта система механизмов?

Главной функцией трансмиссии является передача, распределение и изменение крутящего момента от двигателя к ведущим колёсам автомобиля. Для чего служит трансмиссия? Это посредник между двигателем и ведущими колёсами, без которого было бы невозможно начать движение автомобиля.

На что ещё влияет трансмиссия?

  • Обеспечение нужного показателя тяги и скорости автомобиля при движении и поворотах.
  • Простота управления автомобилем. Благодаря этому снижается усталость и напряжение шофёра при длительных поездках.
  • Увеличение безопасности и надёжности транспортного средства.
  • Продление «жизни» двигателя, снятие с него лишней нагрузки.

Без трансмиссии бы не получилось бы входить в повороты

Также некоторых интересует вопрос, какую функцию не выполняет трансмиссия? Вот верный ответ: она не обеспечивает движение транспортного средства в заданном направлении.

Устройство

Как правило, автопроизводители применяют в своих автомобилях автоматическую и механическую трансмиссию. Дополнительно машины могут быть передне- , задне- , а также полноприводными. Это зависит от того, на какие колёса подаётся крутящий момент. Поэтому тип привода непосредственно влияет на то, какие элементы входят в трансмиссию.

Что относится к трансмиссии? В стандартный набор трансмиссии входят следующие составные части:

  1. Сцепление.
  2. КПП – коробка передач.
  3. Дифференциал.
  4. Полуоси – валы привода колёс.
  5. Главная передача.
  6. Шарниры равных угловых скоростей.

Как выглядит трансмиссия

В зависимости от типа привода в сборку трансмиссии могут входить такие механизмы, как раздаточная коробка, карданная передача и муфты. Именно эти основные части автомобиля соединяет трансмиссия для обеспечения эффективности транспортного средства. Иные узлы и механизмы не относятся к трансмиссии автомобиля.

А что входит в трансмиссию гусеничных транспортных средств?

  • Бортовой редуктор.
  • Входной редуктор.
  • Механизм поворота.
  • Сцепление или главный фрикцион.
  • КПП.

Также некоторые задаются вопросом: «Что входит в трансмиссию грузового автомобиля?» Кроме основных механизмов здесь дополнительно включают промежуточный средний ведущий мост, раздаточная коробка, коробка отбора мощности. В больших автопоездах по езде на твёрдом дорожном полотне трансмиссия есть только в тягаче. А при езде по бездорожью трансмиссия ставится ещё в ведущих мостах прицепов.

Общая схема трансмиссии грузового автотранспорта

Такой сложный механизм необходим для того, чтобы увеличить срок действия мотора. Вместо постоянной смены режима работы ДВС коробка передач изменяет передаточное число крутящего момента. А сцепление служит защитой мотора и КПП от рывковой нагрузки.

А что в трансмиссии вращается быстрее всего? При движении авто коленчатый вал ДВС вращается со скоростью до 7000 оборотов в минуту, а колёса при этом в 4 раза меньше, а при плохих условиях ещё медленнее.

Ещё одна хорошая статья:  Карбюратор: что это такое, виды, устройство, принцип работы, для чего нужен, схема и фото

Перейдём к подробному описанию всех деталей, включённых в трансмиссию.

Сцепление

Это комплекс деталей (диски, маховик, вилки выключения, первичный вал коробки), назначение которых – кратковременное разъединение мотора с коробкой передач. Сцепление расположено между ДВС и коробкой передач. Это нужно для того, чтобы автомобиль пришёл движение, а также для плавного переключения скорости передач. Сцепление находится в авто с механической либо роботизированной коробкой передач. Поэтому им управлять может как водитель, так и электроника, автоматически переключающая скорости.

Дополнительное предназначение сцепления в том, что оно помогает защитить детали двигателя и трансмиссии от поломок при резкой нагрузке.

Когда левая педаль нажата – ведомый и ведущий диски разъединяются, можно переключать нужную передачу. А если педаль не нажата, то эти самые диски плотно соединены друг с другом. Важно понимать, что этот достаточно хрупкий механизм чувствителен к неверным действиям водителя. Если резко включать сцепление, то оно сломается по причине «сгорания» трущихся деталей.

Как правило, чаще применяется фрикционное сцепление, действие которого основано на силе сухого трения. В автомобилях с механической КПП применяется сухой тип трения без смазывающей жидкости. В обычном состоянии диски прижаты друг к другу при помощи пружин. Это помогает передавать энергию от сгорания топлива в трансмиссию. Если водитель нажмёт на левую педаль, то диски разъединятся, и передача потока энергии останавливается без остановки работы двигателя. Когда снова потребуется начать движение, то надо плавно отпустить педаль, чтобы диски вновь соединились. Сухое сцепление часто применяют на автомобилях с полным приводом.

А в автомобилях с автоматической КПП сцепление выглядит в форме двух турбин, которые напрямую связаны с трансмиссией и мотором. Детали вращаются в моторной жидкости. Ведущий гидротрансформатор передают энергию в моторное масло, от движения которого начинает двигаться ведомая турбина. Мокрое сцепление более надёжное, но и цена его выше. Также существуют гидравлическое и электромагнитное сцепление, но они получили не такое большое распространение.

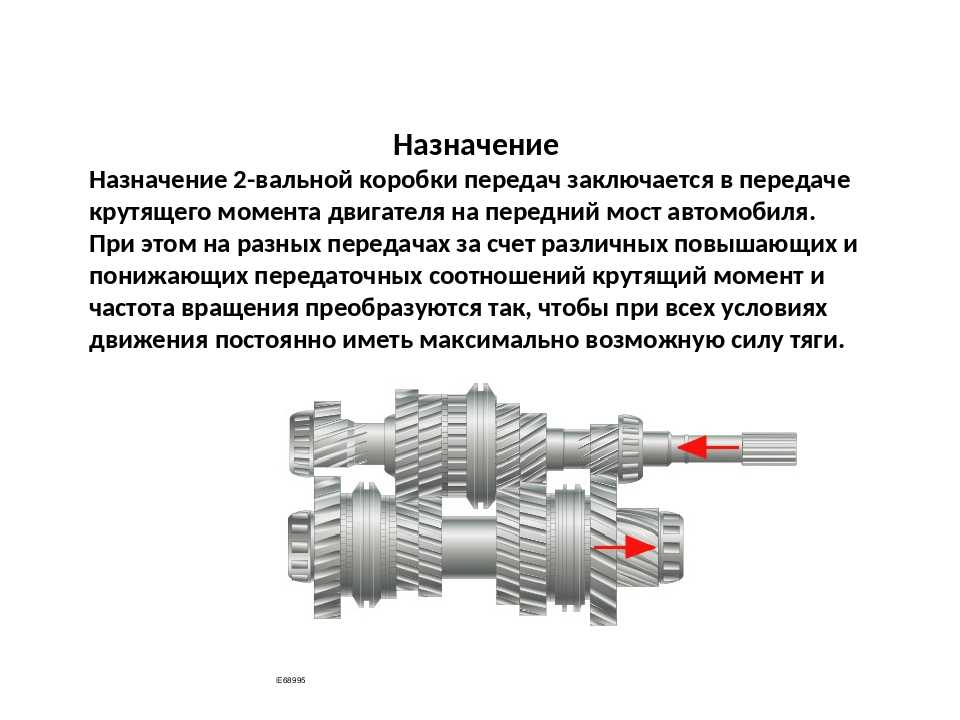

Коробка передач (КПП)

Это самый сложный механизм в трансмиссии. Коробка передач помогает изменить передаточное число для эффективного режима мотора в любых дорожных условиях. Благодаря этому двигатель работает в стабильном режиме, без резких скачков оборотов, а машина двигается с той скоростью, которая необходима в данный момент времени. Дополнительно КПП переключает движение на задний ход.

Таким образом, коробка передач изменяет крутящий момент, подаваемый на колёса, направление движения транспортного средства, а также его скорость. Кроме этого, КПП может на долгое время разъединять мотор от трансмиссии.

КПП могут быть следующих типов:

  • Автоматическая («автомат»). Здесь переключение скоростей происходит автоматически. Из минусов – медленный разгон и повышенное потребление топлива.
  • Механическая («механика»). Здесь переключение позиций передач происходит в ручном режиме при помощи рычага. Этот тип КПП надёжен и прост в управлении.
  • Вариатор. Здесь происходит плавное изменение крутящего момента. Это так называемые бесступенчатая коробка передач.
  • Робот. Это механическая КПП, где сцепление и переключение передач происходят автоматически.

Отличная статья в тему: Что лучше: вариатор, обычный автомат или робот, отличие, отзывы владельцев, видео

Коробка передач помогает двигателю «приспосабливаться» к нужным условиям. Например, при езде по бездорожью на низкой передаче мотор работает сильнее, а колёса вращаются медленно, что помогает преодолеть даже сложные участки пути. А при езде на трассе при включении высокой передаче двигатель работает в экономичном режиме, а колёса вращаются быстрее.

Ведущий мост

Мосты в трансмиссии — это опоры, к которым крепится рама автомобиля. Ведущий мост получает крутящий момент от трансмиссии, что приводит колёса в движение. Ведомый мост – это просто опора. Мосты могут быть задними, передними, а также средними (их ставят в грузовые автомобили).

Дифференциал

Дифференциал – это комплекс шестерён, которые вращаются с 2-мя степенями свободы. Для чего это нужно? Для того, чтобы делить крутящий момент на 2 потока, который заставляет крутиться колёса. Простыми словами, он распределяет скорость вращения по полуосям ведущего моста в зависимости от внешних условий. А работает он вместе с главной передачей.

Например, при повороте налево левые колёса движутся по меньшей траектории, чем правые. Таким образом, левые колёса движутся несколько медленнее. Наличие в автомобилях блокировки дифференциала позволяет двигаться двум колёсам на одной оси с равной скоростью. Устройство держит вращение колёс под своим контролем, меняя их скорость, чтобы не допустить их проскальзывание на неровном дорожном покрытии (особенно это важно при езде на скользкой дороге).

Самая важная характеристика дифференциала – это коэффициент блокировки, который обозначает соотношение крутящего момента одного колеса к такому же показателю другого. Грубо говоря, от коэффициента блокировки зависит проходимость. Чем выше этот показатель, тем лучше проходимость. У стандартных дифференциалов он равен 1, а у более усложнённых механизмов он может быть со значением 5.

Расположение дифференциала напрямую зависит от типа привода:

  • Полный – в раздаточной коробке;
  • Передний – в коробке передач;
  • Задний – в картере.

Раздаточная коробка

В простонародье эту деталь называют «раздатка». Эта деталь устанавливается только в полноприводных автомобилях для распределения вращения между всеми колёсами. В раздаточной коробке может содержаться демультипликатор, который во много раз увеличивает крутящий момент при прохождении тяжёлых участках пути.

Карданный вал (передача)

Карданный вал – это механизм, который обеспечивает передачу крутящего момента от КПП к задним колёсам. Как правило, эту деталь устанавливают в полноприводных или заднеприводных транспортных средствах, чтобы передавать вращение между разными мостами. Например, в переднеприводных автомобилях вращение двигателя передаётся к ведущей оси валами из кардана КПП.

Вал содержит 2 части, который соединены друг с другом под углом. В состав кардана входят муфты, валы, шарниры, шлицы, промежуточная опора. Выглядит карданная передача в виде трубы, а благодаря дополнительным деталям она может менять свою длину, а также изгибаться. А это очень важно при езде по ухабам, когда колёса движутся вверх и вниз, а расстояние от КПП до главной передаче постоянно изменяется.

Кардан считается важным механизмом, который помогает плавно передать крутящий момент от КПП к главной передаче при движении по неровной дороге, даже под определённым углом. Дополнительно кардан снижает колебания кузова при движении автомобиля.

Карданный вал помогает передать крутящий момент от вторичного вала КПП на вал главной передачи, который находятся под углом друг к другу.

Главная передача

Это узел, который передаёт крутящий момент напрямую к ведущему мосту. В состав устройства входит полуось, шестерни, сателлиты. Одна из важных функций главной передачи – это повышение крутящего момента и уменьшение вращения ведущих колёс.

Существует одинарная передача, а также двойная, которая имеется у грузового автотранспорта с большим передаточным значением. А на заднеприводных авто используется так называемая гипоидная главная передача, которая располагается в картере моста. В переднеприводных автомобилях главная передача находится в КПП недалеко от дифференциала.

ШРУС

ШРУС – это шарнир равных угловых скоростей, который располагается на ведущих полуосях. Он является самым последним узлом трансмиссии, который непосредственно связан с крутящим моментом. Этот механизм необходим, чтобы точно «передать» вращение от дифференциала на колёса, причём неважно под каким углом они находятся. Внутренние и внешние ШРУСы обеспечивает постоянную связь дифференциала с колёсами при движении в любых дорожных условиях.

Принцип работы

Давайте подробнее рассмотрим, как устроена трансмиссия и какой у неё принцип действия. Каким образом энергия, появившаяся в двигателе, передаётся на колёса и благодаря этому автомобиль может двигаться?

Строение трансмиссии

Пошаговый принцип работы:

  1. В результате срабатывания системы зажигания создаётся высокое напряжения для формирования искры, которая воспламеняет топливовоздушную смесь. После сгорания топлива коленвал двигателя начинает своё вращение. Эта деталь соединена с маховиком, а он – со сцеплением. При обычном режиме работы сцепление всегда соединено с маховиком, и в результате этого коробка передач тоже всегда находится во «включённом» состоянии. Перед тем как переключить передачу, сцепление разъединяет постоянную связь между валом КПП и маховиком. А когда переключение выполнено – сцепление восстанавливает эту связь обратно.
  2. Коробка передач может выбирать оптимальное передаточное число при помощи разного набора шестерён. Каждая пара шестерён имеет разное передаточное число, что позволяет менять значение крутящего момента и скорости вала. Отмечу, что одновременно может происходить сцепка только одной пары шестерён при выборе определённой передачи. Другие шестерни будут просто работать вхолостую. Двигатель, сцепление и коробка передач находятся в одном корпусе и называется это трио — силовой агрегат.
  3. Затем крутящий момент передаётся на главную передачу (напрямую или через карданный вал). Главная передача уменьшает высокую скорость вращения (она слишком большая для колёс) и передаёт вращение на дифференциал.
  4. Дифференциал распределяет крутящий момент на полуоси ведущих колёс. Полуоси получают ту долгожданную энергию, которая будет передана ведущим колёсам. ШРУСы помогают сохранять нужную скорость при езде по неровной дороге. Автомобиль начинает своё движение.
  5. В заднеприводную трансмиссию добавлен карданный вал, который передаёт вращение от заднего моста к переднему. А в полноприводный автомобиль добавлена раздаточная коробка, которая обеспечивает «превращение» всех колёс в ведущие.

Видео: Трансмиссия автомобиля. Общее устройство, принцип работы и строение трансмиссии в 3D

Типы

Рассмотрим подробнее, как классифицируют трансмиссии по методам передачи энергии.

  1. Механическая. Передаёт механическую энергию от двигателя.
  2. Электрическая. Она преобразует механическое движение в электрическую энергию. Затем она «превращает» её обратно в механическую и передаёт на ведущие колёса. Чаще всего такую трансмиссию применяют на мощных грузовых машинах.
  3. Гидравлическая. Преобразует механическую энергию в давление потока жидкости, а затем обратно превращает в механическую и подаёт её на колёса. Нечасто применяется в машиностроении. Этот тип применяют на подвижных транспортных средствах (экскаваторах и т.п.).
  4. Комбинированные (гибридные) трансмиссии. Например, это гидромеханическая и электромеханическая. Это комбинации 2 разных типов трансмиссий.

Рассмотрим каждый вид в этой классификации трансмиссий более подробно.

Механическая

Это самый популярный вид трансмиссии, который применяется на большинстве легковых автомобилей. Устройство работает только при помощи механических деталей (фрикционы и шестерни).

Механическая трансмиссия — надёжная и долговечная, которая легко поддаётся ремонту. Также этот тип механизмов имеет высокий КПД, обладает небольшим размером и весом.

Минусы – это не совсем плавное переключение передач, что в свою очередь приводит к нерациональному использованию мощности мотора. А также начинающим водителям будет сложновато привыкнуть к управлению автомобилей с механической коробкой передач при помощи рычага (это не касается спортивных авто, где переключение происходит автоматически).

Интересно! Механическая трансмиссия применялась во времена СССР при проектировании танков Т-55, Т-62, Т-64, Т-72, Т-80.

Какая трансмиссия называется бортовой и где она применяется? На тракторах, комбайнах, дорожной технике и некотором скоростном гусеничном автотранспорте устанавливается бортовая трансмиссия (с бортовой или колёсной передачей). Эти агрегаты ставятся перед ведущими колёсами или в них самих. Это сделано для того, чтобы передавать максимальный крутящий момент на ведущие колёса.

Гидромеханическая

Это набирающая популярность трансмиссию, которая применяется в автомобилях с автоматической коробкой передач. Здесь применяется как гидравлические, так и механические детали. Механическая энергия «превращается» в движение масла в гидротрансформаторе (аналог сцепления). Крутящий момент передаётся без рывков и искажений, ступенчато, без участия в этом процессе водителя.

Автомобиль движется плавно, увеличивается срок службы мотора и других элементов трансмиссии. Применение гидромеханической трансмиссии помогает эффективнее проходить тяжёлые участки пути (снег, песок) благодаря постоянной тяге и малой скорости вращения ведущих колёс.

Из минусов можно отметить – повышенный вес конструкции, сложный ремонт, высокая цена автомобиля. Также снижается коэффициент полезного действия двигателя.

Также такой вид трансмиссии применяется в ж/д технике, тракторах, танках (Леопард-2, М1 «Абрамс»).

Ещё одна хорошая статья:  Дроссельная заслонка: что это такое, где находится, для чего нужна, за что отвечает, как работает, обслуживание

Гидравлическая

Синонимы этого типа трансмиссии – гидростатическая, гидрообъёмная, а также маслогидравлическая силовая. В этом типе трансмиссии энергия двигателя передаётся при помощи аксиально-плунжерных механизмов – гидравлических машин. При передаче крутящего момента происходит сжатие жидкости. При этом есть возможность располагать детали трансмиссии на большом расстоянии друг от друга с высоким количеством степеней свободы и крутящим моментом. Здесь необходим строгий контроль за качеством используемой жидкости и установка гидромуфты для каждой передачи.

Как правило, «гибкая» трансмиссия применяется в теплоходах, строительных катках, станках, железнодорожной и авиационной технике.

Электромеханическая

Это самый современный тип трансмиссии, который стал популярен после массового производства электрокаров. Самый главный элемент здесь это тяговый электромотор (один или несколько), а также дополнительные детали — генератор электрического тока, электрическая система контроля, а также провода, которые соединяют части трансмиссии. Питает эту систему тяговый аккумулятор.

Преимущество электромеханической трансмиссии в мгновенной реакции на изменение параметра крутящего момента, расположение элементов на большом расстоянии друг от друга, что позволяет создавать удобные конструкции. Минусы – высокая цена, невысокий КПД двигателя, большой вес и размер.

Некоторые спрашивают, «Какие виды трансмиссий применяются в карьерном автотранспорте»? Чаще всего в карьерных самосвалах применяют именно электромеханическую трансмиссию.

Электромеханическую трансмиссию дополнительно применяют в тракторах, военной технике, тепловозах, автобусах и морских судах. Некоторые виды транспорта «включают» двигатель только после достижения определённой скорости, а до этого времени колёса движутся при помощи электрического тока.

Теперь перейдём к описанию типов приводов и особенностей используемых в них трансмиссий.

Зависимость трансмиссии от привода

Для разных типов трансмиссий конструктивные особенности различаются. Всего существуют следующие типы привода:

  • Переднеприводный.
  • Заднеприводный.
  • Полноприводный.

Существует такое понятие, как колёсная формула автомобилей, которая включает 2 цифры. Расшифровка: первая – это общее количество колёс, а вторая – количество ведущих. Так передне- и заднеприводные обозначаются 4×2, а полноприводные – 4×4.

Рассмотрим их более подробно.

Переднеприводный

В них применяется классическая трансмиссия, принцип работы который был указан выше. Вращение от мотора передаётся только на передний мост через КПП, главную передачу и полуоси.

Дифференциал и главная передача размещаются в коробке передач в едином корпусе.

Заднеприводный

Здесь присутствуют все элементы переднеприводной трансмиссии. Здесь ведущая ось – задняя, а крутящий момент передаются при помощи дополнительного элемента — карданного вала. Он расположен между КПП и главной передачей и является посредником в передаче энергии.

Полноприводный

Крутящий момент передаётся одновременно на передний и задний мост. В трансмиссию дополнительно включают раздаточную коробку, которая передаёт вращение на все полуоси. А за распределение крутящего момента между колёсами отвечает межосевой дифференциал.

В трансмиссию грузового автомобиля входит дополнительная ось, чтобы уменьшить давление на асфальт и его износ.

Виды полных приводов:

  1. Постоянный полный привод. Все колёса являются ведущими постоянно. Благодаря этому улучшается разгон и управляемость, уменьшается пробуксовка колёс за счёт равномерного распределения тяги.
  2. Подключаемый. Ведомая ось становится ведущей, когда водитель принудительно включит полный привод.
  3. Автоматически подключаемый. Активируется при пробуксовке ведущих колёс.

Наиболее частые признаки поломки трансмиссии

Многие детали трансмиссии со временем изнашиваются или ломаются. Какие частые поломки могут произойти?

  1. Сцепление является так называемым расходным материалом. Здесь ведомый диск ломается чаще всего. При этом появляется скрежет, проскальзывание и нестабильная работа сцепления. В этом случае ведомый диск заменяют, а другие детали осматривают на предмет износа. Обратите внимание: пробуксовывание сцепления может спровоцировать износ фрикционов ведомого диска. Это ведёт к ограничению свободного хода педали, ухудшению разгона, снижение передачи крутящего момента, или авто может вообще не двинуться с места. Срок работы сцепления напрямую зависит от манеры вождения автомобиля.
  2. КПП – коробка передач является самым сложным механизмом в трансмиссии. Распространённая причина поломок – это редкая замена трансмиссионного масла. Ведь именно оно защищает все узлы коробки передач от износа. Если жидкость вовремя не заменить, то оно будет усиливать износ КПП. При поломке коробки передач появляются сторонние стуки, шум, шелест, даже при переводе рычага в нейтральное положение, происходит плохое срабатывание при переключении передач, а также подтекает масла из КПП, запах которого появляется в салоне. В этих случаях надо незамедлительно обратиться в автосервис. Рекомендуется строго следить за состоянием КПП (вовремя менять жидкость в системе охлаждения, проводить диагностику электронного блока управления и т.п.)
  3. В карданном вале может выйти из строя шарнир по причине естественного износа. Если появляются неисправности в работе карданной передачи, то во время движения слышен скрип и ощущается вибрация.
  4. Дифференциал и главная передача часто выходят из строя при экстремальных нагрузках и утечке масла через сальники. Если не хватает смазки, то шестерни быстро изнашиваются. При движении присутствует шум, вибрация или постукивания во время трогания автомобиля с места.
  5. ШРУСы ломаются редко, несмотря что на них приходится высокая нагрузка. Если вода попадёт через изношенные пыльники в шарниры угловых скоростей, во время движения будет слышен хруст. Поэтому надо вовремя менять расходники ходовой части и проверять состояние подвески.

Видео: Общее устройство трансмиссии

Трансмиссия – это ключевой механизм в современном автомобиле, который передаёт крутящий момент от двигателя к ведущим колёсам. Именно в этом её прямое назначение. Тип устройства зависит от вида привода в авто и способа передачи энергии.

Самая надёжная трансмиссия – механическая, работа которой зависит только от регулярного прохождения техобслуживания. Чаще всего выходит из строя диск сцепления, а самая дорогостоящая деталь – это коробка передач (КПП), особенно если идёт речь об автоматической (АКПП).

В автомобили всё больше внедряют новые разработки, где электронные компоненты, шестерни заменяются электрокабелями и электромоторами, которыми управляет бортовой компьютер. А вершиной технического прогресса является экологический чистый авто (например, на водородном топливе), где такой механизм как трансмиссия вообще отсутствует.

Передача – определение, значение и синонимы

ПЕРЕЙТИ К СОДЕРЖАНИЮ

Передача – это акт передачи чего-либо из одного места в другое, например радио- или телевизионная передача, или болезнь, передающаяся от одного человека к другому.

Существительное трансмиссия происходит от латинского слова transmissio , что означает «пересылка через или поперек, проход». Передача сообщения — это доставка сообщения. Передача также может быть сообщением, отправленным по радио или телевидению, в то время как передача болезни — это передача этого вируса или бактерий между людьми. Трансмиссия автомобиля — это часть двигателя, которая использует энергию, создаваемую сгорающим топливом, для вращения оси.

Определения передачи

  1. существительное

    связь посредством передаваемых сигналов

  2. существительное

    акт отправки сообщения; вызывает передачу сообщения

    синонимы:

    передающий, передающий

  3. существительное

    шестерни, передающие мощность от автомобильного двигателя через карданный вал на ведущий мост

    синонимы:

    система передачи

  4. существительное

    инцидент, при котором передается инфекционное заболевание

    синонимы:

    заражение, инфекция

  5. существительное

    доля лучистой энергии, которая проходит через вещество

    синонимы:

    коэффициент пропускания

Независимо от того, являетесь ли вы учителем или учеником, Vocabulary.

com может направить вас или ваш класс на путь систематического улучшения словарного запаса.

Начать

Что такое передача? Подробнее о трансмиссиях читайте здесь.

Мы предполагаем, что все автолюбители в достаточной мере знают, для чего служит коробка передач в автомобиле — но, наверное, далеко не каждый знает, как она на самом деле работает. Кроме того, существует множество различных типов и комплектаций редуктора. Подробнее читайте здесь и узнайте, как работают шестерни.

Коробка передач — основная часть автомобиля. Он установлен непосредственно на двигателе и преобразует мощность сгорания двигателя в импульс, который приводит в движение колеса.

Коробка передач отвечает за эффективное вождение. Переключая передачи, вы гарантируете, что число оборотов в минуту (оборотов в минуту) поддерживается на низком уровне, чтобы двигатель не перегружался и расход топлива снижался. Трансмиссия отвечает за преобразование скорости и импульса в мощность, которая затем приводит в движение весь автомобиль, и ее главная цель — сделать двигатель максимально эффективным за счет снижения расхода топлива при получении максимальной мощности.

Другими словами, трансмиссия работает, передавая мощность, поступающую от двигателя, на колеса по приводному валу и оси, позволяя вам управлять автомобилем.

Все это достигается за счет использования передач и передаточных чисел, которые водитель выбирает автоматически или вручную.

В автомобиле с механической коробкой передач сцепление соединяет двигатель и трансмиссию, поэтому вы можете переключать передачи при нажатии на педаль сцепления. В автоматической коробке передач , это происходит полностью автоматически.

В руководстве по техническому обслуживанию указано, когда пора менять масло в коробке передач . Это неотъемлемая часть любого технического обслуживания автомобиля и обычно включается в сервисный осмотр . Даже мелкие предметы могут нанести серьезный ущерб коробке передач. Поэтому, если вы заметите, что он ведет себя не так, как раньше, вам следует вызвать механика для его осмотра.

Собираетесь ли вы починить коробку передач самостоятельно, вот руководство .

Если вам предстоит покупка автомобиля, было бы неплохо подумать, какую коробку передач выбрать, потому что она есть в некоторых классах автомобилей. В этой статье мы поможем вам начать работу, чтобы вы могли принять правильное решение. Мы также поможем вам получить представление о многих типах коробок передач, используемых в современных автомобилях, и о том, как они работают.

Механическая коробка передач по сравнению с автоматической коробкой передач

В автомобиле с механической коробкой передач имеется 5 или 6 передач переднего хода и 1 передача заднего хода, между которыми переключается водитель автомобиля, в то время как автомобили с автоматической коробкой передач выполняют необходимые переключения передач автоматически.

Британские автовладельцы традиционно и преимущественно ездят на механической коробке передач. По оценкам механиков Autobutler, около 80% всего британского автопарка имеют механическую коробку передач. Однако за последние 30 лет количество автомобилей с автоматической коробкой передач на дорогах значительно увеличилось.

В 1985 году только 5% британских автомобилей имели автоматическую коробку передач, в то время как сегодня 20% владеют автомобилями с автоматической коробкой передач. В 2017 году 40% автомобилей, проданных на британский рынок, имели автоматическую коробку передач — так что британцы все больше привыкают к этому виду трансмиссии.

Преимущество вождения автомобиля с автоматической коробкой передач заключается, конечно же, в том, что вам вообще не нужно переключать передачи. Это о комфорте. Особенно при езде в пробках невероятно приятно иметь автоматическую коробку передач, так что вам не нужно концентрироваться на переключении передач.

Однако, если вы покупаете автомобиль с механической коробкой передач, вы получите удовольствие от управления и сцепления при переключении передач. Многим автовладельцам нравится ощущение наличия механической коробки передач. Помимо этого, для некоторых автомобилей также кажется, что механическая коробка передач дешевле в обслуживании в долгосрочной перспективе.

Автоматическая коробка передач — как это работает

«Обычная» автоматическая коробка передач имеет электронное управление в коробке передач и работает от гидравлической системы. А так как коробка передач рассчитана на переключение на новую передачу при смене оборотов автомобиля, то это также означает, что экономия топлива у АКПП хорошая.

Как следует из названия, водителю автомобиля не нужно переключать передачи вручную. Наиболее распространенные настройки рычага переключения передач: P для парковки, R для заднего хода, N для нейтральной передачи и D для движения.

Подробнее читайте в нашем блоге как ездить с АКПП .

Автоматические коробки передач часто конструируются таким образом, что в центре шестерни находится большое зубчатое колесо — «солнечная шестерня», — которое передает мощность от двигателя. Вокруг зубчатого колеса расположено несколько маленьких шестерен, называемых планетарными шестернями (подобно планетам вокруг солнца). Они имеют разные размеры, а также могут быть соединены между собой и разделены. Их окружает еще одно большое зубчатое колесо, передающее мощность от планетарных шестерен, которые затем передают мощность на колеса. Переключения передач происходят при плавном переходе между различными планетарными передачами, что делает вождение более плавным и тихим, чем если бы вам приходилось отключать и включать сцепление с ручными передачами.

Многие автомобили, напр. Ford имеет вариант автоматической коробки передач под названием Power Shift. Это работает за счет того, что шестерни еще лучше реагируют на давление на педаль акселератора и, следовательно, получают лучшее сцепление с дорогой, поэтому, если вы сильно нажмете на спидер, автомобиль может ускоряться относительно лучше и быстрее.

Кроме того, на рынке имеется коробка передач CVT (Continuous Variable Transmission). Он характеризуется наличием одной цепи или ремня, который регулируется между двумя барабанами в зависимости от скорости и оборотов. Таким образом, в этой автоматической коробке передач переход еще более плавный, чем в случае коробки передач с шестернями и валами.

Важно помнить о регулярном обслуживании полностью автоматической коробки передач автомобиля. Это связано с тем, что коробка передач более подвержена прямому повреждению и износу с течением времени, чем механическая коробка передач, где сцепление более подвержено износу. Для сервисного осмотра полностью автоматическая коробка передач должна быть очищена от отложений и других загрязнений, связанных с износом, в трансмиссионном масле.

Полуавтоматическая коробка передач

В полуавтоматической коробке передач сцепление по-прежнему является частью трансмиссии (но не педали сцепления), а компьютер обеспечивает автоматическое переключение передач.

Принцип работы полуавтоматической коробки передач сильно отличается от автомобиля к автомобилю. В некоторых автомобилях вы вообще ничего не делаете при переключении передач и можете позволить двигателю и электронике сделать всю работу за вас.

В других случаях вам нужно «сказать» двигателю, когда вы хотите повысить или понизить передачу. Вы нажимаете на рычаг переключения передач в нужном вам направлении, а затем электроника переключает передачи за вас. Фактическое изменение производится в так называемом «приводе ».

Наконец, в других автомобилях вы можете выбрать, хотите ли вы полностью освободить руки или использовать рычаг переключения передач для переключения передач.

С финансовой точки зрения покупка автомобиля с полуавтоматической коробкой передач может быть выгодной, поскольку в долгосрочной перспективе она требует меньше обслуживания. Если что-то сломается в полностью автоматической коробке передач, механик должен полностью погрузиться в коробку передач, чтобы починить ее, а это может быть дорого. С полуавтоматическими коробками передач у вас есть сцепление, которое больше всего подвержено износу, а не коробка передач, и сцепление несколько дешевле в ремонте, чем коробка передач.

Наиболее часто полуавтоматическими коробками передач оснащаются автомобили Peugeot , Citroën , Volkswagen , Audi , Škoda и Seat . Конечно, у каждой марки может быть своя конструкция коробки передач, но это типичные марки автомобилей, использующие полуавтоматическую систему.

Коробка передач DSG

Коробка передач DSG представляет собой нечто среднее между механической и автоматической коробкой передач, поскольку в автомобиле имеется сцепление. Это не похоже на другие полностью автоматические коробки передач. Педали сцепления нет, но функция самого сцепления сохранена в двойном сцеплении, что обеспечивает легкое и быстрое переключение передач.

Эта коробка передач чаще всего используется в автомобилях Audi, Škoda и Volkswagen и, следовательно, в основном в большом автопарке Германии.

Некоторые проблемы с коробкой передач DSG заключаются в том, что нужно более внимательно относиться к ее обслуживанию. Если вы не обслуживаете коробку передач DSG и убедитесь, что масло в коробке передач и масляный фильтр заменены , она может прослужить относительно короткое время по сравнению с механическими коробками передач. Желательно, чтобы выполнялся сервисный осмотр каждые 38 000 миль пробега, потому что шестерни в коробке передач могут быть затронуты пылью и отложениями, связанными с износом.

Секвентальная коробка передач

Некоторые автомобили также имеют секвентальную коробку передач, в которой, как следует из названия, вы должны переключать каждую передачу независимо от того, переключаете ли вы передачу вверх или вниз. Таким образом, вы последовательно переключаете передачи на паре зубчатых колес, и, в отличие от механической коробки передач, вы можете переключаться только на передачу, которая идет до или после текущей. Это связано с тем, что шестерни расположены «в линию», в отличие от формата H, который вы знаете по механической коробке передач. Наконец, преимущество заключается в том, что вы можете быстрее переключаться между передачами и получать более быстрое ускорение, поэтому секвентальная коробка передач используется во многих гоночных автомобилях.

Active Shift Control

Недавно Hyundai разработала улучшенную версию трансмиссии для гибридных автомобилей. Гибридный автомобиль особенный тем, что имеет как бензиновый, так и электрический двигатель. Большим преимуществом этого автомобиля является то, что он использует электродвигатель в то время, когда обычные бензиновые автомобили потребляют больше всего топлива, особенно при трогании с места и разгоне.

Другими словами: при максимальном расходе топлива гибридный автомобиль использует электродвигатель. Это дает действительно хорошую экономию топлива, а также хорошо для окружающей среды.

Однако технология Active Shift Control делает еще больше для экономии топлива, повышения надежности переключения передач и коробки передач.

Leave a Reply
