Что означает маркировка на шинах автомобиля: Автомобильный блог | Обзоры, Тест-драйвы, ПДД и советы по обслуживание автомобилей

Все о маркировке шин | Что означают цифры на шинах для автомобилей | Блог

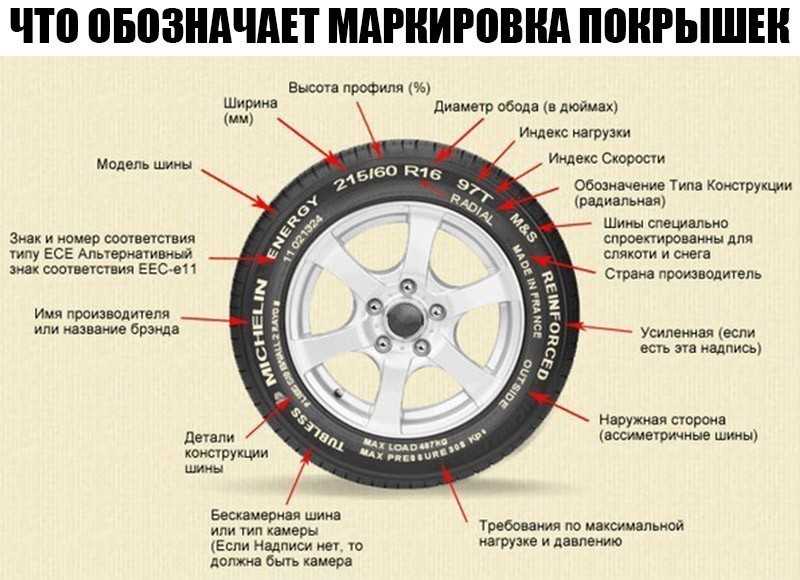

Маркировка содержит много полезной информации.

Возьмем такой код: 225/75R 104R

• Ширина профиля или расстояние между боковинами, мм – 225.
• Отношение ширины профиля к высоте, в нашем примере это 75%; если в маркировке нет цифры, то по умолчанию берется значение 82%.
• Тип корда – R. Это не радиус, это радиальный корд.
• Посадочный диаметр (d). В нашей маркировке он равен 16. Это диаметр диска, измеряется в дюймах.
• Индекс грузоподъемности – 104. Он же код нагрузки, который рекомендует, что более 900 кг на одну шину.
• Индекс скорости R. Это допустимая скорость, разрешенная для этой покрышки. R равна 170 км/час.

Есть еще дополнительные символы, которые несут массу полезной информации. О них в таблице ниже.

Дополнительные обозначения

Дата изготовления

В типоразмере обозначено время их производства.

Дата не измеряется днями и месяцами. Шифр – это неделя, начиная с начала года, когда была сделана покрышка. Например, шина была изготовлена в начале февраля 2021 г. Значит, дата производства будет зашифрована в коде: 521 – пятая неделя с начала 21 г.

Подсказки при монтаже

Дополнительные метки на покрышке – это подсказки не только для автолюбителей, которые все любят делать своими руками, но и для шиномонтажников.

• Стрелка – это знак, который покажет направление вращения колеса.
• Надпись Outside, Inside – это внешняя и внутренняя сторона на боковине шины с ассиметричным рисунком. Надпись Outside – снаружи автомобиля. Inside – изнутри.
• Цветные треугольники – помощь при установке покрышки на диск. Желтый цвет – совмещение с ниппелем, красный – расположен на 180 гр. относительно буквы L.

Индикатор износа

Индекс износостойкости протектора или T. W.I – это индикатор, по которому владелец авто отслеживает износ. По нему определяют, сколько еще прослужит протектор шины, как сильно стерся в процессе эксплуатации ее рисунок. T.W.I представляет собой узкие выступы в виде полоски высотой 1,6 мм или 2/32 дюйма, погрешность составляет +0,6 мм. Полоски-индикаторы помещаются внутри основных канавок поверхности покрышки на ее протекторе. Когда на полосках видны следы износа/трения от сцепления с землей – меняйте шину.

Новая маркировка

Постановление Правительства РФ от 26.04.2019 N 515 определило новые Правила обязательной маркировки средствами идентификации. Согласно постановлению, с 1 марта 2021 года в стране не должно остаться непромаркированных шин.

Новая маркировка для авторезины принята, чтобы сократить объём нелегальных шин в РФ. Идентификатор Data Matrix, который есть в типоразмере, гарантирует определение контрафактных покрышек с фиктивной информацией.

Индекс нагрузки

Индекс – это допустимая масса, которую может выдержать покрышка. Превышение веса чревато быстрым износом резины.

Максимальная нагрузка зависит от несущей способности колеса и прочности каркаса.

Индекс нагрузочной способности для легковых машин определяют цифровым рядом от 80 до 126, что означает массу, приложенную на одну шину, которую может нести автомобиль. Она составляет от 450 до 1700 кг.

Шину, способную выдержать большую грузоподъемность маркируют XL.

Индекс скорости

Индекс категории скорости – условное обозначение максимальной скорости. Таблица со скоростными значениями выше.

Разбор маркировки на примере

Типоразмер содержит следующие данные:

• страна производителя и название компании;
• размерность покрышки;
• категория скорости;
• «ALL SEASON» – всесезонная резина;
• «M+S» (MS), (M&S) – зимние шины, наличие изображения снежинки это подтверждает;
• индекс нагрузки;
• «TUBELESS» – бескамерная покрышка;
• «TUBE TYPE» – возможность установки камеры;
• «STELL» – наличие в брекере металлокорда;
• «ALL STELL» – металлокод и в каркасе, и в брекере;
• время производства;
• «TEMPORARY USE ONLY» – «запаска».

Разберем маркировку шины легкового автомобиля. Ранее мы расшифровали маркировку шин отечественного производителя. Теперь разберем шину французской фирмы Michelin.

Выбираем шины самостоятельно

Самостоятельный выбор резины подразумевает не обращение в специализированный магазин, а покупку по интернету. В онлайн-магазине с выбором правильной резины никто не поможет. Сравнивайте характеристики и все получится.

Всесезонная резина

В теории на всесезонной резине можно кататься круглый год. «Всесезонка» замечательно работает при температуре от -7 до +15^оС. В сильный мороз резина твердеет, а выше +10 – размягчается, то есть и низкая температура, и жара для нее противопоказана. Лучше иметь и зимнюю, и летнюю резину – дольше срок эксплуатации.

Летняя резина

Для спокойной езды по городу при выборе летней резины покупайте шины в соответствии с паспортом вашего авто и типоразмером «родной» резины. Производители ставят покрышки, оптимальные для вашего автомобиля.

Главное при самостоятельном выборе шин – посмотреть рисунок протектора.

Симметричный профиль – самый бюджетный вариант. Для шин с симметричным рисунком протектора характерны шумность при езде и среднее сцепление.

Направленный рисунок – это более тихая езда и хороший отвод воды при езде по лужам.

Ассиметричный протектор – самые тихие, а профиль эффективно себя проявляет при любой езде.

Зимняя резина

Выбор зимней резины зависит от того, в каком регионе России вы живете. Если это европейская часть страны, то вам подойдет «европейская» резина, которая используется чаще всего для мокрого или сухого асфальта.

Для более сурового климата, когда приходится ездить по снегу и по гололеду в минусовую температуру, подойдут «скандинавские» липучки. Протектор мягкий, сцепление хорошее.

Шипованная резина – это самый радикальный вариант шин. Автомобиль с «шиповкой» лучше держится на любом льду и отлично преодолеет рыхлый снег.

Маркировки на шинах: виды и расшифровка

КраснодарАрмавирГеленджикТуапсеСочиНовороссийскБелореченскМайкопРостов-на-ДонуСимферопольСтавропольАстраханьст. Каневскаяст.Выселкист.Динская ВолгоградВоронеж

• ТСЦ № 13 пос. Верхнебаканский, ул. Баканская, 8А

  +7 (928) 331-07-76

  Круглосуточно

• ТСЦ № 29 г. Волгоград, бул.30-летия Победы, 9

  +7 (937) 088-44-27

  пн-пт с 09.00 до 20.00, сб с 9.00 до 19.00, вс с 10.00 до 18.00

• ТСЦ № 28 г. Ростов-на-Дону, ул. Доватора, 159

  + 7 (988) 997-61-11

  пн-пт с 09.00 до 20. 00, сб с 9.00 до 19.00, вс с 10.00 до 18.00

• ТСЦ № 18 г. Краснодар п.Березовый, ул.Карла Гусника 17

  + 7 (938) 538-53-11

  пн-пт 9:00 — 20:00; сб 9:00 — 19:00; вс 10:00 — 18:00

• ТСЦ № 27 г. Сочи у.Батумское шоссе 94/20

  +7 (928) 272-72-55

  пн-пт с 09.00 до 20.00, сб с 9.00 до 19.00, вс с 10.00 до 18.00

• ТСЦ-26 г. Воронеж, ул. Волгоградская 30

  +7 (930) 406-78-84

  пн-пт с 9.00 до 18.00

• ТСЦ № 25 г.Волгоград, ул.Бурейская,8

  8 (937) 088-42-78

  пн-пт с 9.00 до 18.00

• ТСЦ №22 г. Ставрополь, просп. Кулакова, 18

  +7 (938) 517-77-03

  пн-пт с 9. 00 до 18.00

• ТСЦ №21 г. Армавир, Ефремова 319

  +7 (918) 322-76-38

  пн-пт с 09.00 до 20.00, сб с 9.00 до 19.00, вс с 10.00 до 18.00

• ТСЦ № 19 г. Краснодар ул. Селезнева 197/5

  +7 (989) 169-34-16

  пн-пт 9:00 — 20:00; сб 9:00 — 19:00; вс 10:00 — 18:00

• ТСЦ № 17 г. Астрахань, 1-й проезд Рождественского 11а

  +7 (988) 172-66-88

  пн-пт с 9.00 до 18.00 сб-вс выходной

• ТСЦ № 16 г. Ростов-на-Дону, ул. Доватора, 154/5

  +7 (989) 527-11-86

  пн-пт с 9.00 до 18.00 сб-вс выходной

• ТСЦ № 15 ст. Выселки ул. Лунева, 29а

  +7 (918) 199-67-89

  пн-пт с 9. 00 до 18.00, сб с 10.00 до 15.00, вс с 10.00 до 15.00

• ТСЦ № 14 Крым, г. Симферополь, 11 км. московского шоссе

  +7 (938) 517-77-82

  пн-пт с 9.00 до 18.00 сб, с 10.00 до 15.00, вс выходной

• ТСЦ № 12 г. Геленджик, ул. Луначарского, 310А

  +7 (918) 027-88-99

  пн-пт с 09.00 до 20.00, сб с 9.00 до 19.00, вс с 10.00 до 18.00

• ТСЦ №11 ст. Каневская, ул. Свердликова, 277д

  +7 (988) 312-97-70

  пн-пт с 09.00 до 20.00, сб с 9.00 до 19.00, вс с 10.00 до 18.00

• ТСЦ №10 г. Краснодар ул. Российская, 339

  +7 (989) 298-90-17

  пн-пт 9:00 — 20:00; сб 9:00 — 19:00; вс 10:00 — 18:00

• ТСЦ № 9 г. Туапсе, с. Кроянское, ул. Солнечная, 1В

  +7 (918) 060-47-17

  пн-пт 9:00 — 20:00; сб 9:00 — 19:00; вс 10:00 — 18:00

• ТСЦ № 8 г. Краснодар ул. Ставропольская, 214/5

  +7 (918) 060-47-08

  пн-пт 9:00 — 20:00; сб 9:00 — 19:00; вс 10:00 — 18:00

• ТСЦ № 7 г. Краснодар ст. Динская, Федеральная трасса М4 1308 км, 3

  +7 (918) 060-47-07

  Круглосуточно

• ТСЦ № 6 г. Белореченск, ул. Первомайская, 122

  +7 (988) 369-96-37

  пн-пт с 09.00 до 20.00, сб с 9.00 до 19.00, вс с 10.00 до 18.00

• ТСЦ № 5 г. Майкоп, ул. Хакурате, 555

  +7 (918) 060-47-05

  пн-пт 9:00 — 20:00; сб 9:00 — 19:00; вс 10:00 — 18:00

• ТСЦ № 4 г. Краснодар Тургеневское шоссе, 6

  +7 (918) 060-47-13

  пн-пт 9:00 — 20:00; сб 9:00 — 19:00; вс 10:00 — 18:00

• ТСЦ № 3 г. Краснодар, ул.Бабушкина, 233

  + 7 (918) 060-47-03, + 7 (918) 060-47-03

  пн-пт 9:00 — 20:00; сб 9:00 — 19:00; вс 10:00 — 18:00

• ТСЦ № 2 г. Краснодар ул. Дзержинского 98/7

  +7 (918) 060-47-02

  пн-пт 9:00 — 20:00; сб 9:00 — 19:00; вс 10:00 — 18:00

• ТСЦ № 20 г. Краснодар ул.Сормовская 75

  +7 (989) 839-98-20

  пн-пт 9:00 — 20:00; сб 9:00 — 19:00; вс 10:00 — 18:00

Маркировка на боковой стороне шины

После небольшого пояснения легко понять, что означают буквы и цифры на боковине вашей шины. Цифры являются индикаторами размера, типа и характеристик шины.

1. Тип шины Буква «P» в начале поля «Размер шины» говорит нам, что шина соответствует стандарту P-Metric, что означает шины, изготовленные в соответствии с определенными стандартами в США и предназначенные для легковых автомобилей. Если в начале размера шины нет букв, это указывает на еврометрическую шину. Шины P-Metric и Euro-Metric могут иметь разную грузоподъемность. Буквы «LT» в начале или в конце размера шины указывают на то, что шина предназначена для легких грузовиков. Производители транспортных средств оснащают некоторые легкие грузовики шинами типа «LT». Эти шины обычно требуют более высокого давления накачки, чем легковые шины.
2. Ширина шины — это ширина шины, измеренная в миллиметрах от боковины до боковины. Первое трехзначное число в размере шины относится к ширине шины. Например, для шины размера P215/65 R15 ширина составляет 215 миллиметров.
3. Соотношение сторон — это отношение высоты поперечного сечения шины к ее ширине. Двузначное число после косой черты в размере шины — это соотношение сторон. Например, в шине размера P215/65 R15 число 65 означает, что высота равна 65% ширины шины. Чем больше соотношение сторон, тем больше будет боковина шины.
4. Строительство . Буква «R» в размере шины означает радиальный, что означает, что слои проходят по шине радиально.
5. Диаметр колеса — это размер колеса, измеренный от одного конца до другого. Он сообщает нам размер колеса, на которое рассчитана шина. Шина размера P215/65 R15 предназначена для колеса диаметром 15 дюймов.
6. Индекс нагрузки указывает максимальную нагрузку, которую может выдержать шина при правильном накачивании. Вы также найдете максимальную нагрузку на боковине шины. , как в фунтах, так и в килограммах.
7. Рейтинг скорости говорит вам о максимальной скорости шины. Часто рейтинги скорости соответствуют максимальной скорости автомобиля. Например, шина с рейтингом скорости H имеет максимальную скорость 130 миль в час или 210 км/ч.
8. Символ DOT : Буквы «DOT» на боковине указывают на то, что шина соответствует всем применимым Федеральным стандартам безопасности транспортных средств США.
9. Идентификационный номер шины : Серия букв и цифр, следующих за буквами «DOT». ИНН состоит из 12 цифр и букв для обозначения местонахождения завода, недели и года изготовления шины.
10. UTQG означает Единую классификацию качества шин, систему оценок, разработанную Министерством транспорта США для демонстрации относительного износа протектора, сцепления и температурных характеристик. Классы сцепления указывают на сцепление шины с мокрой дорогой при контролируемом испытании. Шина с рейтингом «АА» обеспечивает превосходное сцепление на мокрой дороге. Температурный класс указывает на способность шины выдерживать разрушительное тепло и рассеивать его. Шина с рейтингом А может выдерживать более высокие температуры и работать на более высоких скоростях, чем шины с рейтингом В или С. Наконец, Оценка износа протектора основана на стандартизированных государственных испытаниях, помогающих предсказать ожидаемый износ протектора шины. Например, шина со степенью износа протектора 200 должна служить в два раза дольше, чем шина со степенью износа протектора 100.

*Изображения предоставлены Goodyeartires.com

Маркировка на боковой стороне шины

Маркировка шин для легковых автомобилей и их значение

В процессе производства каждый производитель шин в обязательном порядке наносит на боковину шины дополнительные маркировки и символы, чтобы предоставить информацию о технических характеристиках, ходовых качествах, а также о предполагаемом использовании шины. шина.

Наверняка хоть раз вы сомневались в значении каких-то маркировок на боковинах или символов легковых шин. Поэтому с помощью схематического рисунка с последующим примером попытаемся объяснить основные маркировки и символы, которые выбиты на каждой шине. Значение, т.е. расшифровка обозначений, приведено в списке ниже, в соответствии с позиционным номером, отмеченным на схематическом чертеже:

1) 175/70 R13 = 175 означает, что шина имеет ширину 175 мм,
70 — соотношение сторон, указанное в процентах, т. е. высота шины от обода колеса до центра протектора при если смотреть сбоку, составляет 70% ширины шины. В этом случае высота боковины шины составляет: 70% от 175 мм = 122,5 мм.
R обозначает конструкцию шины, т. е. радиальный тип конструкции шины.
Цифра 13 указывает на диаметр обода (значение в дюймах), т. е. 13 дюймов = 330,2 мм.

2) BRAND NAME = Марка шины (обычно название производителя).

3) БЕСКАМЕРНАЯ = Бескамерная шина, которая может быть установлена ​​без внутренней камеры. Если вместо TUBELESS стоит пометка TUBE TYPE, то необходимо использовать дополнительную камеру.

4) E13 025 593 = Сертификационная этикетка (омологация), E13 указывает страну, в которой одобрено, в соответствии с международными правилами омологации ECE (в данном случае с E13 представлен Люксембург), и 025 593 одобрен, присвоен номер омологации.

Таблица 1) Коды ЕЭК и страны, которые они представляют.

5) T = Символ скорости, указывающий на максимально допустимую скорость при полной нагрузке на шину (T = 190 км/ч). Рейтинги скорости определяются методами испытаний в закрытых лабораториях, которые измеряют долговечность шин при высоких скоростях в контролируемых условиях испытаний. Дополнительные значения см. в таблице 2.

6) 82 = индекс нагрузки. Это присвоенный номер, который соответствует грузоподъемности шины. Индексом 82 обозначена нагрузка 475 кг (см. также Таблицу 2).

Таблица 2) Номер индекса нагрузки и символ скорости соответствуют максимальной грузоподъемности шины и ее максимальной скорости.

7) TREADWEAR 260 = Относительная степень износа данной шины при испытаниях в контролируемых условиях на указанной государственной испытательной поверхности. Этот рейтинг специфичен для марки шин и не может сравниваться с другими марками.

Например, шина с оценкой 200 будет изнашиваться на трассе в два раза быстрее, чем шина с оценкой 100. Оценка увеличивается с шагом в 20 баллов. Важно отметить, что истинные характеристики шины зависят от реальных условий ее использования. Фактические условия могут значительно отличаться от условий испытаний из-за различий в манере вождения, методов обслуживания и различий в характеристиках дорог и климатических условиях.

Сцепление Класс указывает на способность шины останавливаться на мокрой поверхности, измеренную в контролируемых условиях на определенных государственных испытательных поверхностях. Сцепление основано на испытаниях на прямолинейное торможение. Это не указывает на способность проходить повороты. Оценки: AA, A, B и C. Оценка AA — лучший уровень.

Температура Класс B указывает на устойчивость шины к накоплению тепла и ее способность рассеивать тепло при испытании в контролируемых условиях на испытательном колесе в помещении. Оценки варьируются от A до C, где A является лучшим.

8) ВНУТРЕННЯЯ КОНСТРУКЦИЯ ШИНЫ = Информация о внутренней структуре и конструкции шины.

9) MAX PRES = Максимально допустимое давление заполнения шины рабочей жидкостью. В показанном примере это 300 кПа или 44 P.S.I. Рабочим телом обычно является окружающий воздух, но в последнее время также азот.

10) МАКС. НАГРУЗКА = Максимально допустимая нагрузка 475 кг, соответственно 1047 фунтов.

11) ТОЛЬКО КОДЫ КАНАДА США = справочные значения максимального давления и нагрузки только для использования в Канаде и США.

12) BRAND NAME ( DESIGN NAME) = Название модели, т.е. дизайн шины.

13) СДЕЛАНО В … = Страна производства шин.

14) DOT h4EV 0KW2 = Министерство транспорта США (DOT). Этот идентификационный номер указывает на соответствие всем стандартам безопасности, установленным Министерством транспорта США, и предоставляет дополнительную информацию о производителе шин. H4 предоставляет информацию о том, где была произведена шина, а 0KW2 предоставляет информацию о типе продукта.

15) 2001 = Дата изготовления. Первые две цифры обозначают неделю, а вторые две — год производства, в данном примере: 20 = 20-я неделя, а 01 = 2001 год, т.е. означают, что данная шина изготовлена ​​на 20-й неделе 2001 года.

16) ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ = Важные предупреждения о способе монтажа, эксплуатации и т. д.

17) SG15CCAAOB = Обозначение для внутреннего использования производителем.

18) ИНДИКАТОР ИЗНОСА ПРОТЕКТОРА (TWI) = Указывает на глубину протектора шины. Обычно устанавливается на уровне 1,6–2,0 мм. Когда шина изнашивается до отмеченного показателя, ее необходимо заменить.

M+S = Дополнительный символ, который размещается на зимних шинах. Указывает, что шина предназначена для использования в зимних и холодных погодных условиях, особенно при температуре дорожного покрытия ниже 7°C (M = грязь, S = снег). Также на ВСЕСЕЗОННЫХ шинах размещен символ M+S, но дополнительно рядом со знаком M+S размещены четыре символа, которые связывают четыре сезона погоды.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Спасибо за внимание! Если вы нашли эту статью полезной, дайте мне знать…
