От вылета диска напрямую зависят безопасность, управляемость и срок службы некоторых компонентов автомобиля.

• Что такое
• На что влияет
• Как измеряется
• Таблица вылета
• Как подобрать

adv.rbc.ru

Эксперт в этом материале: Вячеслав Субботин, директор гоночной команды «ГАЗ Рейд Спорт» и автор программы «Минтранс» на телеканале РЕН ТВ

Что такое вылет диска

Вылет диска — это расстояние между привалочной плоскостью и осевой линией колесного диска, то есть воображаемой серединой колеса. Данный показатель в обязательном порядке указывается на каждом диске, вне зависимости от того, к какому типу относится изделие (кованый, литой, штампованный). Маркировка наносится непосредственно на обод штампованных дисков и на привалочную плоскость (либо спицы литых и кованых дисков).

Понять, что перед вами параметр вылета, можно по маркировке ЕТ/OFFSET (einpresstiefe — глубина вставки). Цифровое значение указывается в миллиметрах. К примеру, если на ободе указан параметр ЕТ42, это означает, что диск имеет положительный вылет в 42 миллиметра.

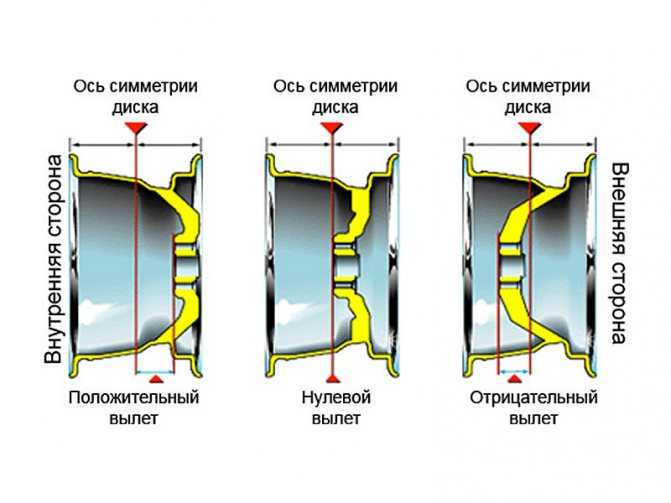

Величина вылета колесных дисков варьируется в широких пределах — от нулевой, когда привалочная плоскость находится непосредственно в центре колеса, до сильно положительной или отрицательной (при отрицательном значении вылета в маркировке ставится значок «-»). Этот параметр задается производителем транспортного средства в зависимости от конкретных технических особенностей.

Стандартный, «заводской» вылет обеспечивает оптимальную работу ступичных подшипников и элементов подвески. Кроме того, диск с правильным вылетом не выпирает из колесной арки и не заходит в нее слишком глубоко, он не цепляется за тормозной суппорт.

Если с нулевым вылетом вопросов у автомобилистов обычно не возникает, то с положительным и отрицательным все обстоит немного иначе. Понять, с каким именно вылетом вы имеете дело, довольно просто даже визуально. При положительном значении ET плоскость, контактирующая со ступицей, находится перед осевой линией диска (площадка смещена к внешней стороне, диск глубже заходит внутрь арки), а при отрицательном — за ней (площадка смещена к внутренней стороне, диск выпирает наружу). Чем вылет меньше по сравнению со штатным, «заводским», тем больше колеса будут выпирать наружу и тем шире будет колея.

На что влияет вылет диска

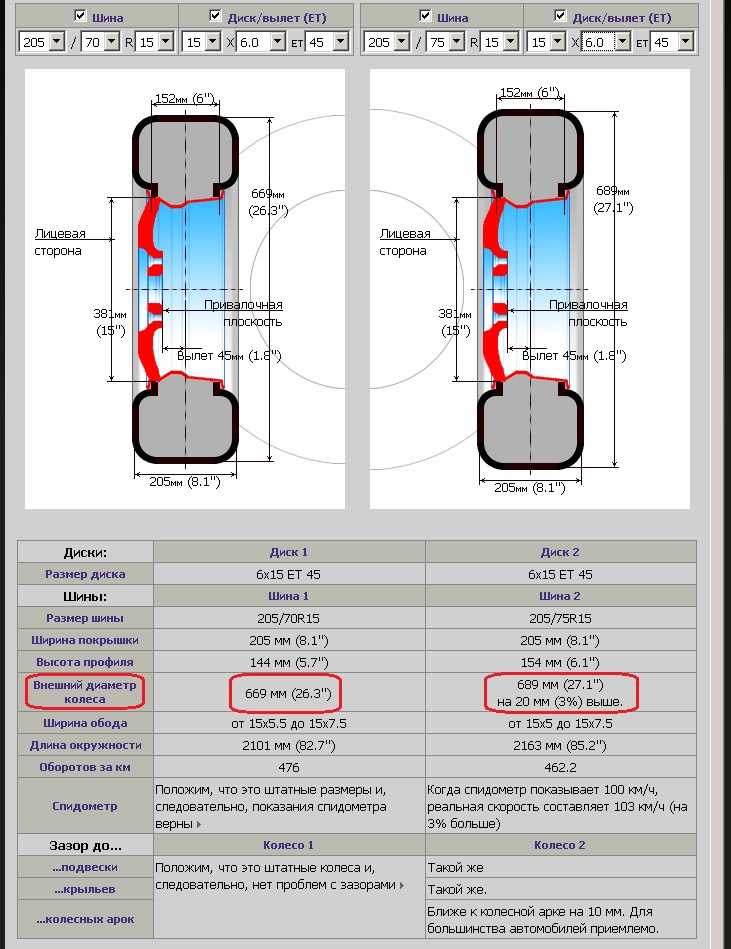

В магазине можно подобрать комплект дисков, подходящих по числу крепежных отверстий и расстоянию между ними, но при этом параметр вылета может отличаться от заданного производителем. Продавцам важно реализовать свой товар: если колесо нормально крепится и не цепляет детали подвески, то по их мнению, никаких проблем не возникнет. В действительности это далеко не так. К примеру, официальные дилеры, обнаружив «неправильные» диски, могут просто отказать в гарантийном ремонте. Сейчас объясним, почему.

Величину вылета оригинальных колесных дисков определяют конструкторы автомобиля на этапе проектирования. Геометрия колеса подбирается под множество параметров: предполагаемую нагрузку, скоростные характеристики, элементы подвески, тормозной системы и множество других нюансов. Именно по этой причине конкретная величина ET указывается в инструкции по эксплуатации. Нередко у дисков каждого из рекомендуемых диаметров свой вылет. Прислушиваться стоит только к рекомендациям автопроизводителя, но никак не к советам менеджера магазина автозапчастей.

Подбирая ЕТ, конструкторы ориентируются на модель распределения векторов сил в подвеске. Пятно контакта шины с дорогой — это точка приложения данных сил. Именно сквозь его центр должна проходить средняя линия колеса. В эту же область попадает вектор силы стойки подвески. При отклонении вылета от нормального значения возникает смещение средней линии и оси подвески, что, в свою очередь, приводит к ухудшению управляемости, ускоренному износу элементов подвески и компонентов рулевого управления.

Фото: Shutterstock

Основные последствия неправильного вылета:

• Ухудшение управляемости и снижение курсовой устойчивости.
• Уменьшение срока службы ступичных подшипников.
• Повышенный износ шин.
• Увеличения усилия при повороте руля.
• Уменьшение срока службы ходовой.

Как измеряется вылет диска

Бывает, что прочитать маркировку с вылетом физически невозможно. К примеру, если в ваших руках оказался старый колесный диск. Определить величину вылета поможет нехитрая инструкция:

1. Уложите диск лицевой стороной на ровную поверхность.
2. Положите ровную планку на обод (проводить эту процедуру удобнее при демонтированной шине).
3. Измерьте расстояние от привалочной плоскости до нижнего края планки.
4. Запишите это расстояние как «А».
5. Переверните колесо.
6. Аналогичным образом измерьте расстояние от привалочной поверхности до планки, используя рулетку. Запишите значение как «В».
7. Рассчитайте вылет по формуле: ET= (A+B)/2–B.

Во время измерения не пренебрегайте точностью. Напомним, речь идет о миллиметрах!

Существует еще один способ замера вылета диска. Выполняется он аналогичным образом — с помощью ровной планки и линейки:

1. Уложите колесо «лицом» на ровную поверхность.
2. Приложите ровную планку к внешней стороне.
3. Измерьте расстояние от опорной поверхности до нижнего края планки (от лицевого до изнаночного борта) — «В».
4. Измерьте расстояние от опорной поверхности до плоскости, которая соприкасается со ступицей автомобиля — «А».
5. Рассчитайте вылет по формуле: ET=А–В/2. Результаты могут быть как положительными или отрицательными, так и нулевыми.

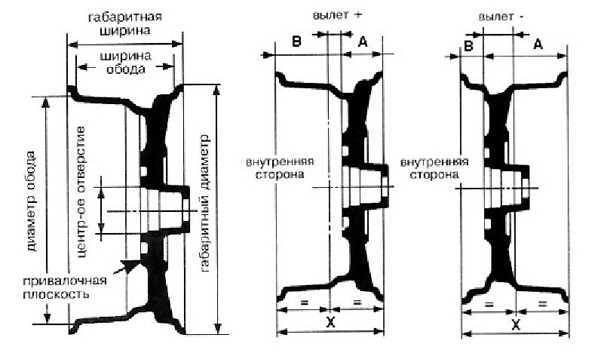

Схема примерно такая:

Таблица вылета дисков

На практике большинство автопроизводителей допускает незначительное отклонение от заводских параметров вылета как в большую, так и в меньшую сторону. Однако, обычно речь идет не более, чем о 5–7 мм.

Как подобрать диски по вылету

Подбирая колесные диски, в первую очередь нужно обратиться к инструкции транспортного средства и лишь в крайнем случае прибегать к экспериментам. Иногда найти и приобрести диски с «заводским» ET невозможно, к примеру, если речь идет о старой или редкой машине. Можно попытаться устранить несоответствие с помощью специальных проставок — металлических колец определенной толщины, которые устанавливаются между диском и ступицей. В остальных случаях можно воспользоваться таблицей допустимых значений.

Если по какой-то причине найти диски с минимальным отклонением от рекомендованного значения вылета вам так и не удалось, то перед покупкой дисков обязательно примерьте их на автомобиле: такие диски могут физически не подойти.

Вячеслав Субботин, директор гоночной команды «ГАЗ Рейд Спорт» и автор программы «Минтранс» на телеканале РЕН ТВ:

«Ставить нужно только те колесные диски, которые рекомендованы автопроизводителем — с правильным вылетом. Это влияет на управляемость автомобиля. Если посмотреть на какую-нибудь тюнингованную «девятку» с громадным отрицательным вылетом, у которой колеса вылезают наполовину крыла, то перед вами неуправляемая машина — ее надо опасаться.

То же самое касается внедорожников. При таком тюнинге всегда изменяется плечо обкатки — руль будет просто вырываться из рук. В ключевой момент невозможно будет удержать автомобиль. Машина не управляется, вот и всё!

Вылет устанавливается производителем для того, чтобы была хорошая управляемость и курсовая устойчивость, чтобы была стабильность в поворотах. Ни в коем случае ни в плюс, ни в минус уходить не нужно. Люди делают это для красоты, не понимая того, что происходит. Мало того, сильно нагружаются ступичные подшипники. Очень сильно! Они довольно быстро выходят из строя. Изгибающий момент хлоп по подшипнику — и его нет! Даже в маленькой ямке.

Если проехать на нормальных колесах с нормальным вылетом по этой же ямке, возможно, ничего не случится. А с неправильным вылетом — одни проблемы.

И последнее. Поворотные кулаки на современных автомобилях делают непонятно из чего — безо всякого запаса прочности. Это подтверждает опыт каршеринга: когда машины приезжают в сервис, у них колеса домиком стоят, потому что поворотные кулаки гнутые. Даже диски целые, а кулаки гнутые. С неправильным вылетом нагрузка идет и на поворотный кулак. А это — серьезные последствия».

Список рекомендация касательно вылета колесных дисков предельно краток:

• Устанавливайте диски с ET, рекомендованным автопроизводителем.
• При невозможности найти оригинальные диски, попытайтесь компенсировать несоответствие вылета с помощью проставок.
• В крайнем случае устанавливайте диски с минимальным отклонением по вылету от заводских значений — параметр не должен отличаться более чем на 10 мм. Чем меньше разница с «заводом», тем лучше.

• Как получить, заменить и восстановить водительское удостоверение
• Низко и медленно: что такое лоурайдеры и как они устроены
• «Русский Hummer», «Гном» и другие легковушки КамАЗа

adv.rbc.ru

adv.rbc.ru

Вылет диска (ET) — что это такое и на что он влияет?

В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. Здесь будет сформулировано мнение экспертов, а пользователи же будут делать выводы хотят ли они проводить эти «эксперименты» или нет. Так что же такое ЕТ?

ЕТ — это вылет диска по отношению к ступице. Многие автовладельцы всё время путаются, так как есть обозначение положительное и отрицательное ЕТ. Нужно сделать акцент на данном моменте. Если по центру диска провести полоску, и она будет соответствовать линии посадочных мест диска, то это будет означать ЕТ-0. Когда мы отводим от центра диска посадочное место диска на сколько-то миллиметров в ту или иную сторону, то вот это и означает положительное или отрицательное ЕТ. А можно ли менять эти параметры, которые будут отличаться от заводских? Да, можно. В некоторых случаях даже обязательно. Для того чтобы было понятно нужно попытаться представить себе и понять работу подвески автомобиля и распределение нагрузки на её узлы.

Немного теории

Есть ступица. Она закреплена на подшипнике (подшипник внутри ступицы). К ступице крепится диск с шиной, и всё это опирается на стойку. Стойка с пружиной, в самой стойке находится амортизатор и в верхней части стойки есть крепёж, который крепит её непосредственно к кузову автомобиля. Правильно — это когда вы едете и попадая на неровности дороги, на препятствия, вся сила удара переходит чётко точку опоры стойки. Как это проверяется? Точка опоры, средина подшипника и наружная часть колеса должны быть на одной линии. Если скажем автовладелец купил автомобиль и у автомобиля четко соблюдается линия: точка опоры стойки – середина подшипника ступицы – наружная часть колеса, то в этом случае автомобиль идет мягко, подвеска хорошо «принимает» ямы и неровности дорожного покрытия. Это можно считать эталонным состоянием подвески. Лучшего здесь не придумать.

Важные моменты

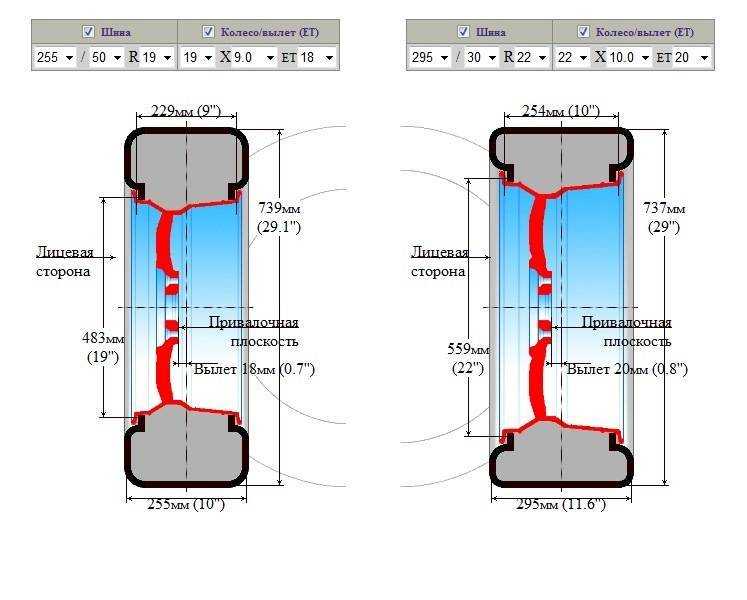

При покупке дисков многие автовладельцы не хотят, чтобы диски «сели» внутрь. Зачастую пользователь всегда будет уменьшать вылет в миллиметрах, а на практике диск будет выходить наружу. Бесспорно это красивее и все этого хотят. Но чем это чревато -стоит выяснить.

Край колеса будет выходить за линию (точка опоры, средина подшипника и наружная часть колеса) согласно которой по правилам должна распределяться нагрузка и при попадании на неровность частично будет удар принимать рулевая колонка. Правильно передать энергию на опору стойки уже не получится, так как было изменено место приёма этого удара потому, что диск сместился наружу. Да, эта энергия удара будет частично передаваться на рулевую тягу, что скажется на руле. Если нет гидроусилителя — это существенно будет заметно, а если есть гидроусилитель — это будет меньше ощущаться, но как только автовладелец поменяет вылет диска и произойдет расширение колесной базы, водитель сразу это почувствует. На руле будут ощущаться удары и толчки, которых не было при стандартном выносе диска. Придает ли это устойчивости? Думается, что придает, но при этом водитель получает массу некомфортных ощущений. Мало кому понравится, когда какие-то затруднения и толчки будут предаваться на руль.

Если увеличить ET, то есть перемещаем диск внутрь, зачастую это влечет такой негативный эффект — при развороте у вас руль в начале будет крутиться нормально, а потом начнёт сам себя как-бы затягивает внутрь. Это ощущение не очень приятное потому, что многие автовладельцы привыкли поворачивать руль, потом его бросать и он самостоятельно должен возвратится в исходное положение. При изменении вылета диска (ЕТ) водитель получает обратный эффект – водитель хочет легонько повернуть руль и бросив его чтобы он вернулся в исходное положение, но при изменении вылета диска получается закручивание руля и это приводит автовладельца в недоумение и на самом деле это очень некомфортно.

Правильный подход

Если в разумных пределах поменять вылет где-то на 10 миллиметров, то автовладелец этого почти не заметит. Но если вылет поменять на больше расстояние, то это будет уже существенно заметно. Скажем, на таких автомобилях как внедорожник, если автовладелец хочет поменять вылет (ЕТ) не меняя диски, он может воспользоваться проставками. Это вполне приемлемый метод о он в народе широко используется. Многие водители изменяют вылет только на задних колесах. Сзади вид становится намного красивее. Впереди этот эффект не так отчетливо виден, но если ставите проставки и изменяете вылет, то только получаете на руль неприятные ощущение и снижение комфорта от езды. Вообще автомобиль смотрится по задним колесам, но никак не по передним. Крайне редко встречаются такие автомобили, у которых на передних колесах видно, что они «утоплены». Это некрасиво. Это наблюдается скажем у Ланоса и еще у некоторых автомобилях данного класса. А в основном передние диски у всех смотрятся более-менее нормально. При покупке дисков преимущество выбора можно отдать такому всем известному интернет-магазину, как koleso-oz.ru. Здесь вы найдете:

• широкий ассортимент
• высокое качество товаров
• заботливое отношение к покупателю

Если вы не хотите менять диски, а хотите изменить вылет и сделать красивый автомобиль, то рекомендовано экспертами попробовать установить не просто проставки, а проставки нужной толщины. В легковом автомобиле эта толщина будет составлять порядка 10 мм. Автовладельцу придется изменить болты, если стоят шпильки — там чуть сложнее, но тоже можно. Еще раз стоит подчеркнуть, что желательно ставить проставки только назад. Многим это решение понравится. А то, что автомобиль не в колею будет идти, так этого никто не будет видеть и это будет практически незаметно. И это предложение большинства авто-экспертов – проставки сзади. Поставить их на все четыре колеса всегда можно, но начать всё же лучше с двух задних. Или же, чтобы узнать поведение вашего авто с изменённым выносом сначала купите и поставьте две проставки на передние колеса и попробуйте покататься. Если у вас появится дискомфорт при вождении, смело ставьте проставки только на задние диски. Не стоит пренебрегать безопасностью. Безопасность вождения гораздо важнее внешнего вида. Ежели с проставками на передке будет комфортно вести автомобиль, то, при желании, можно увеличивать вынос (ЕТ) всех четырех колес. Но лучше конечно – только задних. Вид авто существенно поменяется в лучшую сторону. Это одно из идеальных решений вопроса с вылетом (ЕТ).

Разный «вылет»

Есть ещё такой вопрос: «Почему нельзя ставить диски спереди с одним вылетом, а сзади с другим». Это вообще категорически не запрещено, но при условии, если это делать правильно. Сзади колесная база автомобиля должна быть либо такая как спереди, либо шире, но ни в коем случае не уже. Вот этот важный момент нужно хорошо запомнить. Это золотое правило. Как только передние колеса стоят шире задних у автомобиля в поворотах будет эффект заноса — всё время будет зад «забегать». Если автовладелец увеличивает колесную базу задних колес, то наоборот автомобиль приобретает в поворотах повышенную устойчивость.

Заключение

Если вы решили самостоятельно изменить ЕТ и сместить диски наружу, то пожалуйста подойдите к данному вопросу очень аккуратно. Еще раз стоит подчеркнуть самые важные моменты – если ЕT составляет 10 мм, то в принципе это позволительно. Ну а если сместить диски наружу дальше чем на 10 мм, то это уже надо проконсультироваться со специалистом, потому что колеса могут начать «затирать» с таким нестандартным вылетом.

На внедорожниках более простая ситуация. Там даже на 30 мм можно изменять ЕТ. Это будет только лучшие визуально, и там затирать ничего не будет.
