Аккумулятор — Что такое Аккумулятор?

3 января 2021 в 14:37

10824

Для создания аккумуляторной батареи, несколько аккумуляторов соединяют в одну цепь.

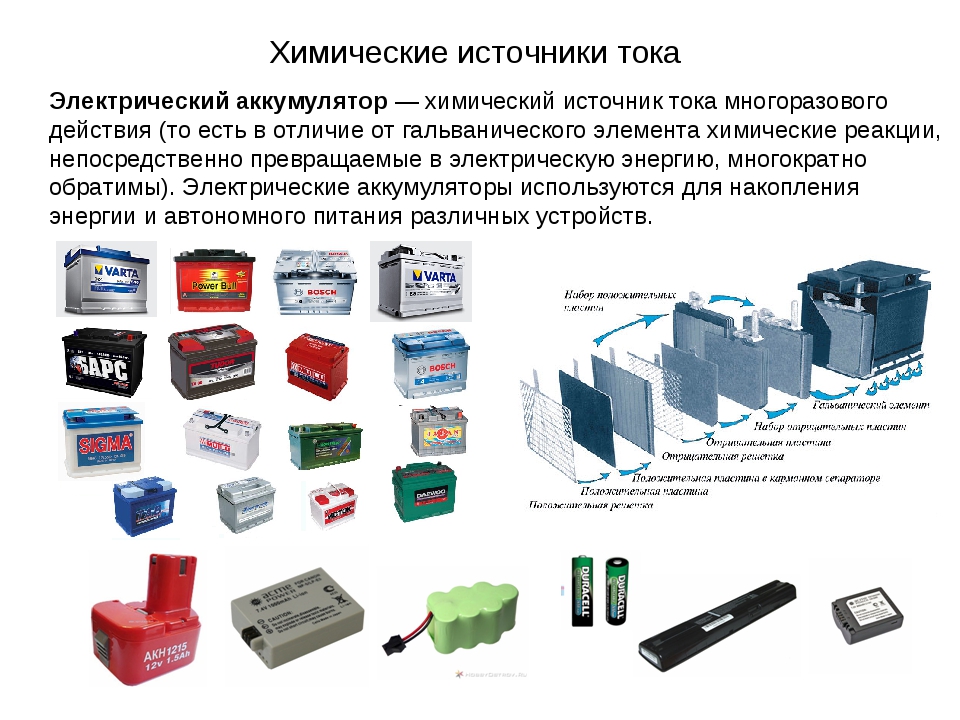

Аккумулятор — это многоразовый источник тока, который предназначен для накопления и хранения энергии.

Его работа основана на обратимых окислительно-восстановительных реакциях, что дает возможность использовать батарею многократно.

Для создания аккумуляторной батареи, несколько аккумуляторов соединяют в одну цепь.

Батареи — это электрохимические устройства, которые преобразуют активные материалы более высокого уровня в альтернативное состояние во время разряда.

Скорость такой преобразования определяет нагрузочные характеристики аккумулятора.

Никелевые и литиевые батареи превосходят свинцовые батареи по скорости реакции.

Для бытовых приборов и инструментов используется несколько типов аккумуляторных батарей, которые отличаются по используемым для их изготовления материалам.

Никель-кадмиевые (NiCd)

Никель-кадмиевые батареи:

• являются одними из самых долговечных аккумуляторов с точки зрения срока службы.
• способны выдерживать большое количество разрядов и зарядов, устойчивы к низким температурам, также у них большой допустимый ток разряда.
• имеют низкую цену и большой срок службы.

Недостатки :

• быстро саморазряжается,
• имеет низкую плотность энергии,
• имеет «эффект памяти», что приводит к снижению полезной емкости при неполном разряде батареи.

Для восстановления номинальной мощности, надо полностью разрядить, а потом снова зарядить это устройство.

Чтобы увеличить срок службы такого оборудования, необходимо полностью его разряжать и только потом ставить на зарядку.

Для заряда надо использовать только то устройство, которое шло в комплекте, либо таким, которое соответствует требованиям производителя батареи.

Никель-металлогидридные (NiMh)

Эта батарея предлагает до 50% больше энергии, чем никель-кадмиевые.

Имеет короткий срок службы.

Такие батареи появились позже, и они являются более перспективными.

Сейчас они массово используются для разной бытовой техники, но для телефонов и ноутбуков применяются еще более прогрессивные виды.

Литий-ионные (LiIon)

Среди аккумуляторов имеют самую высокую плотность энергии и самые легкие.

Стоят дороже и не могут обеспечить большие токи — это негатив.

Чаще всего используется для питания ноутбуков, фотоаппаратов и другой техники, но в современных телефонах они уже используются редко, т. к. вытесняются более прогрессивным типом батарей.

Их основной недостаток в высокой чувствительности к перезаряду, поэтому в устройствах, где используются такие батареи, обязательно устанавливают контроллер, который ограничивает заряд.

Литий-полимерные (LiPol)

Самые современные устройства.

Основным их отличием является то, что электролит гелеобразный, поэтому такие аккумуляторы могут быть очень тонкими.

Они чаще всего применяются в мобильных телефонах, плеерах и другой технике, имеющей небольшие размеры.

Т. к. такие батареи также чувствительны к перезаряду, использовать их в устройствах с неисправным контроллером заряда нельзя.

Если нарушается герметичность. также нельзя эксплуатировать такую батарею.

Независимо от типа, любой аккумулятор работает благодаря наличию разности напряжения между пластинами из металла, погруженными в электролит.

Химические процессы, происходящие в батарее, являются обратимыми, поэтому после ее разряжения, есть возможность при помощи заряда восстановить работоспособность.

Во время заряда ток пропускают в направлении, противоположном тому, которое будет при разряде аккумуляторной батареи.

Основной характеристикой аккумулятора является емкость, т. е. величина заряда, которую полностью заряженная батарея может отдать при разряде до наименьшего допустимого значения.

Для ее измерения обычно используют Ач.

Промышленные аккумуляторы:

• обычно крупнее аккумуляторов, используемых в потребительских товарах,
• имеют более длительный срок службы,
• сконструированы таким образом, чтобы выдерживать ряд условий, которые не могут выдержать потребительские батареи;
• примеры:
• батареи, используемые для контроля структурных нагрузок на мосты,
• вилочные погрузчики, где надлежащее обслуживание и системы зарядки имеют решающее значение;

• номенклатура промышленных аккумуляторов гораздо шире, нежели бытовых;
• стоимость выше, чем потребительских аккумуляторов;
• нуждаются в обслуживании, чтобы обеспечить их эффективную работу как можно дольше.

#аккумулятор
#батарея

Последние новости

Как определить обратную и прямую полярность аккумулятора?

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке:

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

1. Если плюс справа, то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
2. Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники емкостью более 110 Ач:

• «3» — «+» слева (евро, обратная). Для европейских грузовиков.
• «4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

1. Снять аккумулятор с автомобиля.
2. Обработать выводы батареи раствором воды с содой.
3. Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
4. При необходимости зачистить выводы металлической щеткой.
5. После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
6. Поставить АКБ в гнездо на автомобиль.
7. Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
8. При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

Отзывы о нас

Юрий

03.12.2022

профессиональный подход. подобрали нужный аккумулятор по марке авто. доставили в назначенный срок. молодцы.

читать дальше

Юлия

02. 09.2021

Большое спасибо, ребятам!!! По телефону все доступно рассказали, через час уже приехали и установили!!! Приятное,…

читать дальше

Что такое батарея? — SparkFun Узнать

Авторы:
Шон Хаймел

Избранное

Любимый

23

Введение

Батареи представляют собой набор из одной или нескольких ячеек, химические реакции которых создают поток электронов в цепи. Все батареи состоят из трех основных компонентов: анода (сторона «-»), катода (сторона «+») и электролита (вещество, которое химически реагирует с анодом и катодом).

Когда анод и катод батареи подключены к цепи, между анодом и электролитом происходит химическая реакция. Эта реакция заставляет электроны течь по цепи и возвращаться к катоду, где происходит другая химическая реакция. Когда материал в катоде или аноде расходуется или больше не может использоваться в реакции, батарея не может производить электричество. В этот момент ваша батарея «умерла».

Батарейки, которые необходимо выбрасывать после использования, известны как первичные батареи . Батареи, которые можно перезаряжать, называются вторичными батареями .

Например, литий-полимерные батареи можно перезаряжать

Без батарей ваш квадрокоптер должен быть привязан к стене, вам придется вручную заводить машину, а ваш контроллер Xbox должен быть подключен ко всем времени (как в старые добрые времена). Батареи предлагают способ хранения электрической потенциальной энергии в портативном контейнере.

Батарейки бывают разных форм, размеров и химического состава.

Изобретение современной батареи часто приписывают Алессандро Вольта. На самом деле все началось с удивительного происшествия, связанного с вскрытием лягушки.

Чему вы научитесь

В этом руководстве будут подробно рассмотрены следующие темы:

• Как были изобретены батареи
• Из каких частей состоит батарея
• Как работает батарея
• Общие термины, используемые для описания батарей
• Различные способы использования батарей в цепях

Рекомендуемая литература

Есть несколько понятий, с которыми вы, возможно, захотите ознакомиться перед тем, как начать читать это руководство:

• Что такое электричество
• Напряжение, ток, сопротивление и закон Ома
• Что такое цепь
• Серийные и параллельные цепи
• Электроэнергия
• Переменный ток (AC) и постоянный ток (DC)

Хотите изучить различные аккумуляторы?

Мы вас прикроем!

Литий-ионный аккумулятор — 400 мАч

В наличии

ПРТ-13851

10

Избранное

Любимый

41

Список желаний

Батарейка типа «таблетка» — 20 мм (CR2032)

В наличии

ПРТ-00338

Избранное

Любимый

33

Список желаний

Литий-ионный аккумулятор — 18650 ячеек (2600 мАч)

В наличии

ПРТ-12895

Избранное

Любимый

20

Список желаний

Щелочная батарея 9В

В наличии

ПРТ-10218

1

Избранное

Любимый

6

Список желаний

Просмотреть все батареи

История

Термин Батарея

Исторически слово «батарея» использовалось для описания «серии подобных объектов, сгруппированных вместе для выполнения определенной функции», как в артиллерийской батарее. В 1749 г., Бенджамин Франклин впервые использовал этот термин для описания ряда конденсаторов, которые он соединил вместе для своих экспериментов с электричеством. Позже этот термин будет использоваться для любых электрохимических элементов, соединенных вместе с целью обеспечения электроэнергии.

Изобретение батареи Гальвани препарировал лягушку, прикрепленную к латунному крючку. Когда он коснулся лягушачьей лапки железным скальпелем, та дернулась. Гальвани предположил, что энергия исходит от самой ноги, но его коллега-ученый Алессандро Вольта считал иначе.

Вольта предположил, что импульсы лапок лягушки на самом деле были вызваны различными металлами, пропитанными жидкостью. Он повторил эксперимент, используя ткань, смоченную в рассоле, вместо трупа лягушки, что привело к аналогичному напряжению. Вольта опубликовал свои открытия в 1791 году, а позже создал первую батарею, вольтов столб, в 1800 году. основные проблемы: из-за веса стека электролит вытекал из ткани, а особые химические свойства компонентов приводили к очень короткому сроку службы (около часа). Следующие двести лет уйдут на совершенствование конструкции Вольты и решение этих проблем.

Исправление гальванической батареи

Уильям Круикшенк из Шотландии решил проблему утечки, положив гальваническую батарею на бок, чтобы сформировать «желобную батарею».

Лотковая батарея решила проблему утечки гальванической батареи

Вторая проблема, короткий срок службы, была вызвана разложением цинка из-за примесей и образованием пузырьков водорода на меди. В 1835 году Уильям Стерджен обнаружил, что обработка цинка ртутью предотвращает деградацию.

Британский химик Джон Фредерик Дэниелл использовал второй электролит, который реагировал с водородом, предотвращая отложения на медном катоде. Двухэлектролитная батарея Даниэля, известная как «ячейка Даниэля», станет очень популярным решением для обеспечения энергией зарождающихся телеграфных сетей.

Коллекция элементов Даниэля 1836 года

Первая перезаряжаемая батарея

В 1859 году французский физик Гастон Планте создал батарею из двух скрученных листов свинца, погруженных в серную кислоту. При реверсировании электрического тока через батарею химический состав вернется в исходное состояние, создав таким образом первую перезаряжаемую батарею.

Позже, в 1881 году, Камилла Альфонс Фор улучшила конструкцию Планте, превратив свинцовые листы в пластины. Эта новая конструкция упростила производство аккумуляторов, и свинцово-кислотные аккумуляторы получили широкое распространение в автомобилях.

-> Дизайн обычного «автомобильного аккумулятора» существует уже более 100 лет. 1800-х годов электролит в батареях находился в жидком состоянии. Это делало транспортировку батарей очень осторожным делом, и большинство батарей никогда не предназначалось для перемещения после подключения к цепи.

В 1866 году Жорж Лекланше создал батарею, используя цинковый анод, катод из диоксида марганца и раствор хлорида аммония в качестве электролита. В то время как электролит в элементе Лекланше все еще был жидким, химический состав батареи оказался важным шагом на пути к изобретению сухого элемента.

Карл Гасснер придумал, как создать электролитную пасту из хлорида аммония и гипса. Он запатентовал новую «сухую» батарею в 1886 году в Германии.

Эти новые сухие элементы, обычно называемые «цинково-угольными батареями», производились массово и пользовались огромной популярностью до конца 1950-х годов. Хотя углерод не используется в химической реакции, он выполняет важную роль электрического проводника в угольно-цинковой батарее.

-> 3-вольтовая угольно-цинковая батарея 1960-х годов
(Изображение предоставлено PhFabre из Wikimedia Commons) <-

известный как «Eveready», а затем «Energizer») заменил электролит хлорида аммония щелочным веществом на основе химии батареи, сформулированной Вальдемаром Юнгнером в 189 г.9. Сухие щелочные батареи могут удерживать больше энергии, чем угольно-цинковые батареи того же размера, и имеют более длительный срок хранения.

Популярность щелочных батарей возросла в 1960-х годах, они обогнали угольно-цинковые батареи и с тех пор стали стандартными первичными элементами для потребительского использования.

-> Щелочные батареи бывают разных форм и размеров
(Изображение предоставлено Aney~commonswiki из Викисклада) <-

Перезаряжаемые батареи 20-го века

В 1970-х годах компания COMSAT разработала никель-водородную батарею для использования в спутниках связи. Эти батареи хранят водород в газообразной форме под давлением. Многие искусственные спутники, такие как Международная космическая станция, по-прежнему используют никель-водородные батареи.

Исследования нескольких компаний с конца 1960-х годов привели к созданию никель-металлогидридной (NiMH) батареи. NiMH аккумуляторы были выпущены на потребительский рынок в 1989 году и стали более дешевой альтернативой перезаряжаемым никель-водородным элементам.

Компания Asahi Chemical из Японии создала первую литий-ионную батарею в 1985 году, а Sony создала первую коммерческую литий-ионную батарею в 1991 году. «литий-полимерный» или «LiPo» аккумулятор.

Химические реакции в литий-полимерном аккумуляторе в основном такие же, как и в литий-ионном аккумуляторе

Очевидно, что было изобретено, произведено и устарело намного больше химических элементов аккумуляторов. Если вы хотите узнать больше о современных и популярных технологиях аккумуляторов, ознакомьтесь с нашим руководством по технологиям аккумуляторов.

Компоненты

Аккумуляторы состоят из трех основных компонентов: анода , катода и электролита . Сепаратор часто используется для предотвращения соприкосновения анода и катода, если электролита недостаточно. Для хранения этих компонентов аккумуляторы обычно имеют какой-нибудь кожух .

Хорошо, большинство батарей на самом деле не разделены на три равные секции, но вы поняли идею. Лучшее поперечное сечение щелочной ячейки можно найти в Википедии.

Анод и катод относятся к типам электродов . Электроды — это проводники, по которым электричество входит или выходит из компонента в цепи.

Анод

Электроны вытекают из анода в устройстве, подключенном к цепи. Это означает, что обычный «ток» течет в анод.

На батареях анод помечен как отрицательная (-) клемма

В батарее химическая реакция между анодом и электролитом вызывает накопление электронов на аноде. Эти электроны хотят двигаться к катоду, но не могут пройти через электролит или сепаратор.

Катод

Электроны текут в катод в устройстве, подключенном к цепи. Это означает, что обычный «ток» течет из катода.

На батареях катод отмечен как положительная (+) клемма

В батареях химическая реакция внутри или вокруг катода использует электроны, произведенные в аноде. Единственный способ для электронов добраться до катода — через цепь, внешнюю по отношению к батарее.

Электролит

Электролит – это вещество, часто жидкое или гелеобразное, способное переносить ионы между химическими реакциями, протекающими на аноде и катоде. Электролит также препятствует потоку электронов между анодом и катодом, так что электроны легче проходят через внешнюю цепь, а не через электролит.

-> Щелочные батареи могут вытекать из электролита, гидроксида калия, при воздействии сильного нагрева или обратного напряжения
(Изображение предоставлено Вильямом Дэвисом из Wikimedia Commons) <-

Электролит играет решающую роль в работе аккумулятора. Поскольку электроны не могут пройти через него, они вынуждены путешествовать по электрическим проводникам в виде цепи, соединяющей анод с катодом.

Сепаратор

Сепараторы представляют собой пористые материалы, препятствующие соприкосновению анода и катода, которое могло бы вызвать короткое замыкание в батарее. Сепараторы могут быть изготовлены из различных материалов, включая хлопок, нейлон, полиэстер, картон и синтетические полимерные пленки. Сепараторы химически не реагируют ни с анодом, ни с катодом, ни с электролитом.

В гальваническом столбе используется ткань или картон (разделитель), пропитанные солевым раствором (электролитом), чтобы держать электроды разделенными.

Ионы в электролите могут быть положительно заряжены, отрицательно заряжены и могут быть разных размеров. Могут быть изготовлены специальные сепараторы, которые пропускают одни ионы, но не пропускают другие.

Корпус

Большинству аккумуляторов требуется способ содержания их химических компонентов. Корпуса, также известные как «корпуса» или «оболочки», представляют собой просто механические конструкции, предназначенные для удержания внутренних частей батареи.

Этот свинцово-кислотный аккумулятор имеет пластиковый корпус

Корпуса аккумуляторов могут быть изготовлены практически из чего угодно: пластика, стали, пакетов из мягкого полимерного ламината и т.д. В некоторых батареях используется проводящий стальной корпус, электрически соединенный с одним из электродов. В случае обычного щелочного элемента АА стальной корпус соединен с катодом.

Эксплуатация

Для работы аккумуляторов обычно требуется несколько химических реакций. По крайней мере, одна реакция происходит на аноде или вокруг него, и одна или несколько реакций происходят на катоде или вокруг него. Во всех случаях реакция на аноде производит дополнительные электроны в процессе, называемом окисление , а реакция на катоде использует дополнительные электроны во время процесса, известного как восстановление .

Когда переключатель замкнут, цепь замыкается, и электроны могут течь от анода к катоду. Эти электроны обеспечивают химические реакции на аноде и катоде.

По сути, мы разделяем определенный вид химической реакции, реакцию восстановления-окисления или окислительно-восстановительную реакцию, на две отдельные части. Окислительно-восстановительные реакции происходят, когда электроны переносятся между химическими веществами. Мы можем использовать движение электронов в этой реакции, чтобы течь за пределы батареи, чтобы питать нашу цепь.

Окисление анода

Эта первая часть окислительно-восстановительной реакции, окисление, происходит между анодом и электролитом и производит электроны (обозначены как e ^— ).

В некоторых реакциях окисления образуются ионы, например, в литий-ионном аккумуляторе. В других химических реакциях расходуются ионы, как в обычной щелочной батарее. В любом случае ионы могут свободно проходить через электролит, а электроны — нет.

Катодное восстановление

Другая половина окислительно-восстановительной реакции, восстановление, происходит на катоде или рядом с ним. Электроны, образующиеся в результате реакции окисления, расходуются при восстановлении.

В некоторых случаях, например, в литий-ионных батареях, положительно заряженные ионы лития, образующиеся в ходе реакции окисления, расходуются во время восстановления. В других случаях, например, в щелочных батареях, при восстановлении образуются отрицательно заряженные ионы.

Электронный поток

В большинстве батарей некоторые или все химические реакции могут происходить, даже если батарея не подключена к цепи. Эти реакции могут повлиять на срок годности батареи.

По большей части реакции будут происходить в полную силу только тогда, когда между анодом и катодом замкнута электропроводящая цепь. Чем меньше сопротивление между анодом и катодом, тем больше электронов может протекать и тем быстрее происходят химические реакции.

Создание короткого замыкания в аккумуляторе (в данном случае даже случайного) может быть опасным. Известно, что литий-ионные батареи перегреваются и даже дымят или загораются при наличии короткого замыкания.

Мы можем пропустить эти движущиеся электроны через различные электрические компоненты, известные как «нагрузка», чтобы сделать что-то полезное. На моушн-графике в начале этого раздела мы зажигаем виртуальную лампочку нашими движущимися электронами.

Разряженный аккумулятор

Химические вещества в аккумуляторе в конце концов достигнут состояния равновесия. В этом состоянии химические вещества больше не будут реагировать, и в результате батарея больше не будет генерировать электрический ток. В этот момент аккумулятор считается «разряженным».

Первичные элементы должны быть утилизированы, когда батарея разряжена. Вторичные элементы можно перезаряжать, и это достигается путем подачи обратного электрического тока через батарею. Перезарядка происходит, когда химические вещества выполняют еще одну серию реакций, чтобы вернуть их в исходное состояние.

Терминология

Люди часто используют общий набор терминов, когда говорят о напряжении батареи, емкости, возможности источника тока и так далее.

Ячейка

Ячейка относится к одному аноду и катоду, разделенным электролитом, используемым для получения напряжения и тока. Аккумулятор может состоять из одной или нескольких ячеек. Например, одна батарея типа АА представляет собой одну ячейку. Автомобильные аккумуляторы содержат шесть ячеек по 2,1 В каждая.

Обычная 9-вольтовая батарея состоит из шести щелочных элементов 1,5 В, установленных друг над другом

Первичные

Первичные клетки содержат химию, которую нельзя обратить. В результате батарея должна быть выброшена после того, как она мертва.

Вторичные

Вторичные элементы можно перезарядить, и их химический состав вернется в исходное состояние. Эти элементы, также известные как «перезаряжаемые батареи», можно использовать много раз.

Номинальное напряжение

Номинальное напряжение батареи — это напряжение, указанное производителем.

Например, щелочные батареи AA указаны как имеющие напряжение 1,5 В. В этой статье от Mad Scientist Hut показано, что их протестированные щелочные батареи начинаются с напряжения около 1,55 В, а затем постепенно теряют напряжение по мере разрядки. В этом примере номинальное напряжение «1,5 В» относится к максимальному или начальному напряжению батареи.

Этот аккумуляторный блок Storm для квадрокоптеров показывает кривую разрядки их LiPo элементов, начиная с 4,2 В и падая примерно до 2,8 В по мере разрядки. Номинальное напряжение, указанное для большинства литий-ионных и LiPo элементов, составляет 3,7 В. В этом случае номинальное напряжение «3,7 В» относится к среднему напряжению батареи в течение цикла ее разрядки.

Емкость

Емкость батареи — это мера количества электрического заряда, который она может отдать при определенном напряжении. Большинство аккумуляторов рассчитаны на ампер-часы (Ач) или миллиампер-часы (мАч).

Этот аккумулятор LiPo рассчитан на 1000 мАч, что означает, что он может обеспечить 1 ампер в течение 1 часа, прежде чем он будет считаться разряженным.

Большинство графиков разряда батареи показывают напряжение батареи в зависимости от емкости, например, эти тесты батареи AA от PowerStream. Чтобы выяснить, достаточно ли емкости аккумулятора для питания вашей схемы, найдите минимальное допустимое напряжение и найдите соответствующее значение в мАч или Ач.

C-Rate

Многие аккумуляторы, особенно мощные литий-ионные батареи, обозначают ток разряда как C-Rate, чтобы более четко определить атрибуты батареи. C-Rate — это скорость разряда относительно максимальной емкости аккумулятора.

1C — это величина тока, необходимая для разрядки аккумулятора за 1 час. Например, батарея емкостью 400 мАч, обеспечивающая ток 1С, будет обеспечивать 400 мА. 5C для той же батареи будет 2 A.

Большинство батарей теряют емкость при более высоком потреблении тока. Например, этот информационный график продукта от Chargery показывает, что их аккумулятор LiPo имеет меньшую емкость мАч при более высоких показателях C-Rate.

ПРИМЕЧАНИЕ: Общий совет гласит, что вы должны заряжать аккумуляторы LiPo при температуре 1С или меньше.

Массачусетский технологический институт разработал фантастическое руководство по спецификациям аккумуляторов и терминологии, которое идет гораздо дальше этого обзора.

Применение

Одноэлементный

Некоторые схемы могут питаться от одного элемента, но убедитесь, что батарея может обеспечивать достаточное напряжение и ток.

Этот Photon Battery Shield питается от одного элемента LiPo

Если напряжение слишком высокое или слишком низкое для вашей схемы, вам, вероятно, понадобится преобразователь постоянного тока в постоянный.

9Серия 0032

Чтобы увеличить напряжение между клеммами батареи, вы можете расположить элементы последовательно. Серия означает укладку элементов встык, соединяя анод одного с катодом следующего.

Соединяя аккумуляторы последовательно, вы увеличиваете общее напряжение. Добавьте напряжение всех ячеек, чтобы определить рабочее напряжение. Емкость остается прежней.

В этом примере последовательно соединены четыре элемента по 1,5 В. Напряжение на нагрузке составляет 6 В, а общий комплект аккумуляторов имеет емкость 2000 мАч.

В большинстве устройств бытовой электроники, в которых используются щелочные батареи, батареи устанавливаются последовательно. Например, этот держатель для двух батарей типа АА может повысить номинальное напряжение до 3 В для проекта.

ПРИМЕЧАНИЕ: Если вы заряжаете литий-ионные или LiPo аккумуляторы последовательно, вам необходимо обязательно использовать специальную схему, известную как «балансир», чтобы обеспечить постоянное напряжение между элементами. Некоторые зарядные устройства, такие как это, имеют балансиры для безопасной зарядки.

Параллельный

Если напряжения одного элемента достаточно для нагрузки, вы можете добавить батареи параллельно, чтобы увеличить емкость. Обратите внимание, что это также означает увеличение доступного тока (C-Rate).

Будьте осторожны при параллельном соединении батарей! Все элементы должны иметь одинаковое номинальное напряжение и одинаковый уровень заряда. Если есть какие-либо перепады напряжения, может произойти короткое замыкание, что приведет к перегреву и возгоранию.

В этом примере четыре элемента по 1,5 В соединены параллельно. Напряжение на нагрузке остается на уровне 1,5 В, но общая емкость увеличивается до 8000 мАч.

Серийные и параллельные батареи

Если вы хотите увеличить напряжение и емкость, вы можете комбинировать последовательные и параллельные батареи. Еще раз убедитесь, что уровень напряжения для батарей, включенных параллельно, одинаков, так как может произойти короткое замыкание.

В этом примере общее напряжение на нагрузке составляет 3 В, а общая емкость аккумуляторов составляет 4000 мАч.

В больших аккумуляторных блоках, особенно литий-ионных, вы часто видите конфигурацию, указанную с использованием «S» и «P» для последовательного и параллельного подключения. Конфигурация схемы выше — 2S2P. В качестве практического примера современные электромобили используют массивные батареи, соединенные последовательно и параллельно.

Ресурсы и дальнейшее развитие

К этому моменту вы уже должны понимать, как были изобретены батареи и как они работают. Батареи — это один из способов обеспечения электроэнергией вашего проекта, и они могут быть невероятно полезны, если вам нужен портативный источник питания.

Если вы хотите узнать больше об аккумуляторах, вот еще несколько руководств:

• Battery Technologies
• Как включить проект
• Что такое цепь?

Хотите увидеть батареи в действии? Взгляните на эти проекты, в которых используются разные батареи в разных конфигурациях:

Беспроводная связь Саймона Сплозиона

Это туториал, демонстрирующий одну из многих техник «взлома» Саймона Говорит. Мы расскажем, как взять ваш Simon Says Wireless.

Избранное

Любимый

3

Базовая дифференциальная платформа Actobotics

Начните работу с Actobotics с помощью этого простого транспортного средства. Затем расширьте и настройте его для своей собственной империи злых роботов.

Избранное

Любимый

7

Всплывающая плата со светодиодной бабочкой

Создайте светящуюся всплывающую карту бабочки с медной лентой, двумя светодиодами и батареей.

Избранное

Любимый

8

Дистанционный фотонный датчик температуры

Узнайте, как построить собственную станцию ​​для измерения температуры на солнечных батареях с подключением к Интернету, используя Photon from Particle.

Избранное

Любимый

11

ESP8266 Пылесос на пропане

Узнайте, как Ник Пул построил огневую пушку, управляемую через WiFi, с помощью платы ESP8266 Thing Dev!

Избранное

Любимый

4

Сигнализация стиральной/сушильной машины Blynk Board

Как настроить Blynk Board и приложение, чтобы уведомлять вас, когда ваша стиральная машина или сушилка перестали трястись.

Избранное

Любимый

9

ОШИБКА — 404 — НЕ НАЙДЕНА

• Главная
• ФНОРД

Наши серверные гномы не смогли найти страницу, которую вы ищете.

Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.

Возможно, некоторые из них могут вас заинтересовать?

Прорыв трехосного акселерометра SparkFun — ADXL335

В наличии

SEN-09269

16,95 $

7

Избранное

Любимый

30

Список желаний

ToF-сканер SparkFun Qwiic — VL53L5CX

В наличии

SEN-18642

24,95 $

2

Избранное

Любимый

8

Список желаний

МИКРОЕ Движение 4 Щелчок

Нет в наличии

SEN-19477

38,95 $

Избранное

Любимый

0

Список желаний

МИКРОЭ Accel 2 Click

Нет в наличии

SEN-20391

19,95 $

Избранное

Любимый

0

Список желаний

ПУТЕШЕСТВУЙТЕ в Новый год!

1 января 2021 г.

Доступны две версии модуля ESP32 WROOM в виде автономных микросхем, а также новый USB-адаптер BLE и некоторые бамперы. С НОВЫМ ГОДОМ!

Избранное

Любимый

0

Отсутствует AVC?

18 октября 2022 г.

Если вы испытываете ностальгию по соревнованиям автономных транспортных средств SparkFun, возможно, у нас есть что-то, что вам поможет. Когда друзья Тона Крамера соревновались в AVC, а он не смог, он написал симулятор, чтобы почувствовать себя частью действия. Лучшая часть? Это с открытым исходным кодом, и вы тоже можете его использовать!

Избранное

Любимый

0

Хакеры в резиденции — ElectricBone

25 июня 2014 г.

Драм-машины и клавишные были стандартом для создания цифровой музыки, но как вам создавать электронную музыку, если вы обучены играть на тромбоне? Один из наших хакеров в резиденции, Карлос Мелло, взял на себя задачу найти решение именно этого вопроса.
