Как заряжать аккумулятор автомобиля зарядным устройством

В процессе работы двигателя аккумуляторная батарея (АКБ) независимо от типа (обслуживаемый или необслуживаемый аккумулятор) подзаряжается от автомобильного генератора. Для контроля заряда аккумулятора на генераторе установлено устройство под названием реле-регулятор.

Рекомендуем также прочитать статью о том, что такое реле регулятор генератора и по каким признакам можно определить его неисправность. Из этой статьи вы узнаете об устройстве, назначении и распространенных поломках регулятора, а также о способах диагностики и ремонта реле-регулятора своими руками.

Указанное реле реле-регулятор позволяет подавать на АКБ такое напряжение, которое необходимо для подзарядки батареи. Данное напряжение составляет 14.1В.  Одновременно с этим полная зарядка аккумулятора предполагает напряжение 14.5 В. Вполне очевидно, что заряд от генератора способен поддерживать работоспособность АКБ, но максимально полного заряда аккумулятора данное решение не способно обеспечить. По этой причине необходимо время от времени заряжать аккумулятор при помощи ЗУ (внешнего зарядного устройства).

Также возможна зарядка АКБ при помощи специального пускозарядного устройства, но такие решения зачастую обеспечивают только дозарядку севшей батареи без возможности полностью зарядить автомобильный аккумулятор.

Рекомендуем также прочитать статью о том, что такое пуско-зарядные устройства. Из этой статьи вы узнаете о назначении, особенностях, возможностях и основных критериях при выборе подобных решений.

Содержание статьи

  • Как часто заряжать аккумулятор автомобиля
  • Зарядка аккумулятора зарядным устройством
  • Каким напряжением заряжать аккумулятор автомобиля
  • Как оценить состояние и заряд автомобильного аккумулятора
  • Как зарядить полностью разряженный аккумулятор автомобиля
  • Чем зарядить аккумулятор автомобиля, если нет зарядного устройства
    • Самодельное ЗУ для аккумулятора автомобиля
  • Нужно ли заряжать новый аккумулятор для автомобиля
  • Другие вопросы касательно зарядки автомобильных аккумуляторов

Как часто заряжать аккумулятор автомобиля

Обычно с исправным аккумулятором не возникает проблем тогда, когда температура наружного воздуха плюсовая. Запуск двигателя в таких условиях способен обеспечить аккумулятор, который заряжен только наполовину. При снижении температуры воздуха ниже ноля емкость АКБ немедленно уменьшается от 1.5 до 2 раз. Также в холодное время года для запуска двигателя требуется подача большего пускового тока, так как моторное масло в картере густеет и стартеру сложнее провернуть коленчатый вал.

Сама эксплуатация автомобиля зимой зачастую предполагает короткие поездки, включение большого количества энергоемкого оборудования (подогревы зеркал, стекол, сидений и т.д.) Нагрузка на аккумулятор значительно возрастает. При этом зарядиться от генератора и компенсировать потери, затраченные на запуски, батарея попросту не успевает. С учетом вышесказанного оптимально полностью заряжать аккумулятор зарядным устройством до 100% не реже одного раза в год до наступления холодов.

Добавим, что в случае проблем с запуском двигателя по причине наличия неисправностей мотора (проблемы с топливной аппаратурой, компрессией и т. п.), владельцу приходится намного дольше и интенсивнее крутить стартер. В таких случаях заряжать аккумулятор внешним зарядным устройством потребуется намного чаще.

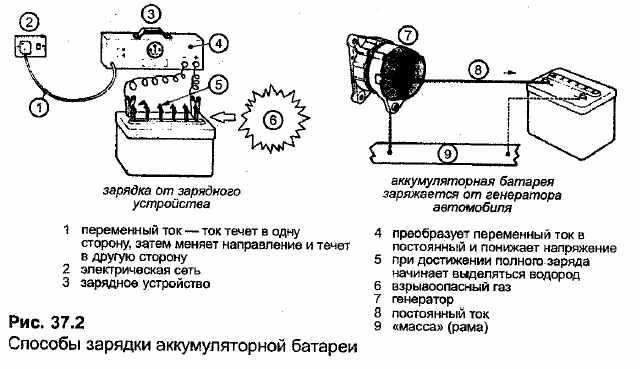

Зарядка аккумулятора зарядным устройством

Чтобы знать, как зарядить необслуживаемый аккумулятор автомобиля зарядным устройством, а также осуществить зарядку  батареи обслуживаемого типа, необходимо придерживаться определенных правил. Зарядное устройство (ЗУ, внешнее зарядное устройство ВЗУ, пускозарядное устройство) фактически является конденсаторным зарядным устройством.

Автомобильный аккумулятор — источник постоянного тока. Во время подключения АКБ нужно обязательно соблюдать полярность. Для этого места подключения плюсовой и минусовой клеммы обозначены плюсовым и минусовым знаком («+» и «–») на аккумуляторе. Выводы на ЗУ имеют аналогичную маркировку, что позволяет правильно подключить аккумулятор к зарядному устройству. Другими словами, «плюс» аккумулятора соединяется с «+» клеммой зарядного устройства, «минус» на АКБ подключается к выходу «-» ЗУ.

Обратите внимание, случайная смена полярности приведет к тому, что вместо заряда будет происходить разряд батареи. Также необходимо учитывать, что глубокий разряд (аккумулятор полностью посажен) может в отдельных случаях вывести аккумуляторную батарею из строя, в результате чего может не получиться зарядить такой АКБ при помощи зарядного устройства.

Также необходимо учитывать, что перед подключением к зарядному устройству аккумулятор нужно снять с автомобиля и тщательно очистить от возможных загрязнений. Потеки кислоты хорошо удаляются влажной ветошью, которая смачивается в растворе с содой. Для приготовления раствора достаточно 15-20 грамм соды на 150-200 грамм воды. На наличие кислоты укажет вспенивание указанного раствора при нанесении на корпус АКБ.

Что касается обслуживаемых аккумуляторов, пробки на «банках» для заливки кислоты следует выкрутить. Дело в том, что во время зарядки в аккумуляторе образуются газы, которым необходимо обеспечить свободный выход. Также следует произвести проверку уровня электролита. При снижении уровня ниже нормы производится долив дистиллированной воды.

Каким напряжением заряжать аккумулятор автомобиля

Начнем с того, что зарядка аккумулятора предполагает подачу на него такого тока, которого не хватает батарее для полного заряда. На основе данного утверждения можно ответить на вопросы, каким током заряжать аккумулятор автомобиля,а также сколько нужно заряжать аккумулятор автомобиля зарядным устройством.

В том случае, если аккумулятор с емкостью 50 Ампер-часов заряжен на 50%, тогда на начальном этапе следует установить зарядный ток 25 А, после чего этот ток нужно динамично уменьшать. К моменту полного заряда аккумулятора подача тока должна прекратиться. Такой принцип работы лежит в основе  автоматических зарядных устройств, при помощи которых автомобильный аккумулятор заряжается в среднем за 4-6 часов. Единственным минусом таких ЗУ является их высокая стоимость.

Также стоит выделить зарядные устройства полуавтоматического типа и решения, которые предполагают полностью ручную настройку. Последние наиболее доступны по цене и широко представлены в продаже. С учетом того, что аккумулятор обычно разряжен на 50%, можно высчитать, сколько заряжать необслуживаемый аккумулятор автомобиля, а также понять, сколько нужно заряжать аккумулятор автомобиля обслуживаемого типа.

Основой для расчета времени заряда АКБ является емкость аккумулятора. Зная данный параметр, время заряда просчитывается достаточно просто. Если аккумулятор имеет емкость 50 А•ч, тогда для полной зарядки требуется подать на такую батарею ток не более 30 А•ч. На зарядном устройстве выставляется 3А, что потребует десять часов для полной зарядки аккумулятора зарядным устройством.

Чтобы на 100% быть уверенным в том, что аккумулятор полностью заряжен, через 10 часов можно выставить на ЗУ ток 0.5 А, после чего продолжить заряжать батарею еще 5-10 часов. Такой способ заряда не представляет опасности для автомобильных аккумуляторов, которые имеют большую емкость. Минусом можно считать необходимость заряжать АКБ около суток.

Для экономии времени и быстрой зарядки аккумулятора можно выставить на ЗУ 8 А, после чего производить заряд около 3 часов. По истечении данного срока ток заряда уменьшается до 6 А и аккумулятор заряжается этим током еще 1 час. В итоге, потребуется 4 часа для зарядки. Отметим, что данный режим зарядки не является оптимальным, так как АКБ желательно заряжать небольшим током до 3 А.

Зарядка большим током может привести к перезарядке и избыточному нагреву аккумулятора, в результате чего значительно сокращается его ресурс. Также отметим, что использование способов заряда аккумулятора, которые направлены на сведение к минимуму негативного процесса сульфатации пластин, на практике не имеют заметных положительных результатов.

Правильная эксплуатация аккумулятора в зависимости от его типа (обслуживаемый и необслуживаемый), исключение глубокого разряда и своевременная зарядка при помощи ЗУ позволяют кислотному аккумулятору исправно работать от 3-7 лет.

Как оценить состояние и заряд автомобильного аккумулятора

Правильная зарядка и ряд условий, которые необходимо соблюдать в процессе эксплуатации автомобильного аккумулятора, способны обеспечить нормальный запуск двигателя даже в условиях крайне низких температур. Главным показателем состояния АКБ является степень его заряда. Далее мы ответим, как узнать, заряжен ли аккумулятор автомобиля.

Начнем с того, что некоторые модели батарей имеют специальный цветовой индикатор на самой АКБ, который указывает на то, заряжен или разряжен аккумулятор. Стоит отметить, что указанный индикатор является весьма приблизительным показателем, по которому можно с определенной долей вероятности определить только необходимость дозарядки. Другими словами, индикатор заряда может показывать то, что аккумулятор заряжен, но при этом пускового тока при отрицательных температурах оказывается недостаточно.

Еще одним способом определения степени заряда аккумулятора является замер напряжения на выводах АКБ. Данный способ также позволяет весьма приблизительно произвести оценку состояния и степени заряда. Для замера аккумулятор потребуется снять с автомобиля или отключить от ЗУ, после чего нужно дополнительно выждать около 7 часов. Температура наружного воздуха не имеет принципиального значения.

Далее можно оценить состояние аккумулятора по напряжению на выводах АКБ:

  • 12.8 В-100% заряда;
  • 12.6 В-75% заряда;
  • 12.2 В-50% заряда;
  • 12.0 В-25% заряда;
  • Падение напряжение менее 11.8 В указывает на полный разряд аккумулятора.

Также можно осуществить проверку степени заряда аккумулятора без ожидания. Для этого напряжение на выводах АКБ нужно мерить нагрузкой при помощи так называемых нагрузочных вилок. Такой способ является более точным и достоверным. Указанная вилка является вольтметром, параллельно выводам вольтметра подключается сопротивление. Величина сопротивления составляет 0.018-0.020 Ом для АКБ с показателем емкости от 40-60 Ампер-часов.

Вилку нужно подключить к соответствующим выходам на батарее, после чего через 6-8 сек. зафиксировать показания, которые отображает вольтметр. Далее можно оценить степень заряда батареи по напряжению с использованием нагрузочной вилки:

  • 10.5 В — 100% заряда;
  • 9.9 В — 75% заряда;
  • 9.3 В — 50% заряда;
  • 8.7 В — 25% заряда;
  • Показатель менее 8.18 В — полный разряд АКБ;

Также можно провести измерения при отсутствии нагрузочной вилки без снятия аккумулятора с авто. Батарея должна быть подключена к бортовой сети транспортного средства. Затем потребуется дать нагрузку на аккумулятор посредством включения габаритов и дальнего света головной оптики (для автомобилей со штатными галогеновыми лампами). Лампочки фар имеют мощность 50 Вт, нагрузка получается около 10 А. Напряжение нормально заряженного аккумулятора в этом случае должно составлять около 11.2 В.

Следующим способом, который позволяет проверить заряд АКБ, является замер напряжения на выводах батареи в тот момент, когда производится запуск ДВС. Данные измерения можно считать достоверными только при условии нормально работающего стартера.

В момент пуска показатель напряжения не должен оказываться ниже отметки в 9.5 В. Падение напряжения ниже указанной отметки означает, что аккумулятор сильно разрядился. В этом случае требуется его зарядка при помощи ЗУ. Данный способ проверки также позволяет выявить неполадки стартера. На автомобиль устанавливается заведомо исправный и на 100% заряженный аккумулятор, после чего производится замер. Если напряжение на клеммах АКБ в момент запуска упадет ниже 9.5 В, тогда очевидны проблемы со стартером.

Напоследок добавим, что замеры разными способами предполагают фиксацию колебаний в доли вольта. По этой причине к вольтметру выдвигаются повышенные требования. Крайне важна точность устройства, так как малейшая погрешность даже в один или два процента приведет к ошибке в измерении степени заряда АКБ на 10 -20 %. Для замеров рекомендуется использовать приборы с минимальной погрешностью.

Как зарядить полностью разряженный аккумулятор автомобиля

Частой причиной глубокого разряда АКБ является банальная невнимательность. Зачастую достаточно оставить автомобиль с включенными габаритами или фарами, салонным освещением или магнитолой на 6-12 часов, после чего аккумулятор оказывается полностью разряженным.  По этой причине многих автовладельцев интересует вопрос, можно ли восстановить полностью разряженный аккумулятор.

Как известно, полный разряд аккумулятора сильно влияет на срок службы батареи, особенно если говорить о необслуживаемом аккумуляторе. Производители автомобильных аккумуляторов указывают, что даже одного полного разряда бывает достаточно для выхода АКБ из строя. На практике относительно новые аккумуляторы удается восстановить как минимум 1 или 2 раза после их полного разряда без существенной потери эксплуатационных свойств.

Для начала необходимо определить насколько сильно разрядилась батарея, воспользовавшись одним из указанных выше способов. Также можно сразу поставить аккумулятор на зарядку. Далее полностью разряженный аккумулятор необходимо заряжать в том режиме, который рекомендован производителем АКБ. Стандартом является подача величины тока заряда на отметке 0.1 от общей емкости батареи.

Полностью посаженный аккумулятор заряжается таким током не менее 14-16 часов. Для примера рассмотрим зарядку аккумулятора с емкостью 60 Ампер-часов. В этом случае ток заряда должен быть в среднем от 3 А (медленнее) до 6 А (быстрее). Полностью разряженную автомобильную аккумуляторную батарею правильно заряжать самым малым током, причем как можно дольше (около суток).

Когда напряжение на клеммах аккумулятора больше не увеличивается на протяжении 60 мин. (при условии подачи одинакового зарядного тока), тогда аккумулятор полностью заряжен. Необслуживаемые аккумуляторы при полной зарядке предполагают величину напряжения на отметке 16.2±0.1 В. Следует учитывать, что такая величина напряжения является стандартом, но при этом имеется зависимость от показателя емкости АКБ, тока заряда, плотности электролита в аккумуляторе и т. д. Для замера подойдет любой вольтметр независимо от погрешности прибора, так как необходимо замерить постоянное, а не точное напряжение.

Чем зарядить аккумулятор автомобиля, если нет зарядного устройства

Самым простым способом зарядки АКБ является запуск автомобиля методом «прикуривания» от другого авто, после чего нужно двигаться на автомобиле около 20-30 минут. Для эффективности зарядки от генератора предполагается либо динамичная езда на повышенных передачах, либо движение на «низах».

Главным условием является поддержание оборотов коленвала на отметке около 2900-3200 об/мин. На указанных оборотах генератор обеспечит необходимый ток, который позволит подзарядить батарею. Отметим, что данный способ подходит только при условии частичного, а не глубокого разряда АКБ. Также после поездки все равно потребуется реализовать полный заряд аккумулятора.

Довольно часто автолюбители интересуются, чем еще можно зарядить автомобильный аккумулятор, кроме ЗУ. Наиболее часто в качестве замены предполагается использовать зарядные устройства, которыми заряжают мобильные телефоны, планшеты, ноутбуки и прочие гаджеты.   Сразу отметим, что данные решения не позволяют зарядить автомобильный аккумулятор без ряда манипуляций.

Дело в том, что основным условием для подачи тока от зарядного устройства к АКБ является то, что на выходе ЗУ должно присутствовать напряжение, которое будет больше напряжения на выходах аккумуляторной батареи. Другими словами, при напряжении выходов аккумулятора 12 В напряжение выхода зарядного устройства должно составлять 14 В. Что касается различных устройств, то напряжение их батарей зачастую не превышает 7.0 В. Теперь представим, что под рукой находится зарядное устройство от гаджета, которое имеет необходимое напряжение 12 В. Проблема все равно будет присутствовать, так как сопротивление аккумуляторной батареи автомобиля измеряется в целых Омах.

Получается, подключение зарядки от мобильного устройства к выходам аккумулятора фактически будет представлять собой короткое замыкание выводов блока питания зарядки. В блоке произойдет срабатывание защиты, в результате чего такое ЗУ не подаст ток на аккумулятор. При условии отсутствия защиты высока вероятность выхода из строя блока питания от значительной нагрузки.

Стоит добавить, что аккумулятор автомобиля также не следует заряжать от различных блоков питания, которые имеют подходящее напряжения на выходе, но в них конструктивно отсутствует возможность отрегулировать величину подаваемого тока. Только специальное ЗУ для АКБ автомобиля представляет собой такое устройство, которое имеет на своем выходе нужную величину напряжения и тока для зарядки батареи. Параллельно с этим имеется возможность управления постоянной величиной тока.

Самодельное ЗУ для аккумулятора автомобиля

Теперь перейдем от теории к практике. Начнем с того, что сделать зарядное устройство для аккумуляторной батареи из блока питания от стороннего девайса можно своими руками.

Обратите внимание, данные действия представляют определенную опасность и выполняются исключительно на свой страх и риск. Администрация ресурса не несет никакой ответственности, информация представлена исключительно в ознакомительных целях!

Существуют несколько способов изготовления ЗУ. Давайте поверхностно рассмотрим наиболее распространенные:

  1. Изготовление зарядного устройства от источника, который на своем выходе имеет напряжение около 13-14 В, а также способен обеспечить силу тока больше 1 Ампера. Для такой задачи подойдет блок питания ноутбука.
  2. Зарядка от обычной бытовой электрической розетки 220 Вольт. Для этого понадобится наличие полупроводникового диода и лампы накаливания, которые последовательно соединяются в цепь.

Следует учитывать, что использование подобных решений означает зарядку АКБ посредством источника тока. В результате требуется постоянный контроль времени и момента окончания заряда аккумулятора. Данный контроль осуществляется при помощи регулярных замеров напряжения на клеммах аккумулятора или подсчета того времени, на которое АКБ поставлена на зарядку.

Помните, перезаряд аккумулятора приводит к повышению температуры внутри батареи и активному выделению водорода и кислорода. Закипание электролита в «банках» АКБ вызывает образование взрывоопасной смеси. В случае возникновения электрической искры или появления других источников для возгорания аккумуляторная батарея может взорваться. Подобный взрыв может привести к пожарам, ожогам и травмам!

Теперь заострим внимание на наиболее распространенном способе самостоятельного изготовления ЗУ для аккумулятора автомобиля. Речь идет о зарядке от БП ноутбука. Для реализации задачи необходимы определенные знания, навыки и опыт в области сборки простых электрических цепей. В противном случае оптимальным решением будет обратиться к специалистам, приобрести готовое зарядное устройство или заменить аккумулятор на новый.

Сама схема изготовления ЗУ достаточно проста. К БП подключается балластная лампа, а также выходы самодельного ЗУ подключаются к выходам АКБ. В качестве «балласта» потребуется лампа с небольшим номиналом.

Если попытаться осуществить подключение БП к АКБ без использования в электроцепи балластной лампочки, тогда можно быстро вывести из строя как сам блок питания, так и аккумуляторную батарею.

Следует пошагово подбирать нужную лампу, начиная с минимальных номиналов. Для начала можно подключить маломощную лампочку повторителя поворота, потом более мощную лампу поворота и т.д. Каждую лампу следует отдельно проверять посредством подключения в цепь. Если лампочка горит, тогда можно переходить к подключению аналога, большего по мощности. Данный способ поможет не вывести из строя блок питания. Напоследок добавим, что о заряде АКБ от такого самодельного устройства будет свидетельствовать горение балластной лампы. Другими словами, если аккумулятор заряжается, тогда лампа будет гореть, пусть даже и очень тускло.

Нужно ли заряжать новый аккумулятор для автомобиля

Новый аккумулятор должен быть полностью заряжен и работоспособен, то есть предполагает немедленную установку на автомобиль для начала дальнейшей эксплуатации. Перед приобретением необходимо произвести проверку АКБ по ряду параметров:

  • целостность корпуса;
  • замер напряжения на выходах;
  • проверка плотности электролита;
  • дата изготовления АКБ;

На начальном этапе необходимо удалить защитную пленку и осмотреть корпус на предмет трещин, потеков и других дефектов. В случае обнаружения малейших отклонений от нормы аккумулятор рекомендуется заменить.

Затем производится замер напряжения на клеммах нового аккумулятора. Измерить напряжение можно вольтметром, при этом точность устройства не имеет значения. Напряжение не должно быть ниже отметки в 12 Вольт. Показатель напряжения в 10.8 Вольт указывает на то, что аккумулятор полностью разряжен. Такой показатель является недопустимым для новой АКБ.

Плотность электролита измеряют при помощи специальной вилки. Также параметр плотность косвенно указывает на уровень заряда батареи. Завершающим этапом проверки становится определение даты выпуска аккумулятора. Аккумуляторы, которые были выпущены 6 мес. назад и более от дня планируемой покупки приобретать не следует. Дело в том, что готовый к использованию АКБ имеет склонность к саморазряду. По этой причине для длительного хранения батарею необходимо заранее подготовить, но в таком случае аккумулятор уже нельзя считать новым готовым изделием.

Получается, ответ на вопрос, нужно ли заряжать новый аккумулятор для автомобиля, будет отрицательным. Новый аккумулятор заряжать нет никакой необходимости. Если планируемый к покупке аккумулятор разряжен, тогда он может быть попросту старым, бывшим в употреблении или имеет место производственный брак.

Другие вопросы касательно зарядки автомобильных аккумуляторов

Очень часто в процессе эксплуатации владельцы пытаются заряжать аккумулятор без снятия батареи с автомобиля. Другими словами, зарядка АКБ производится без снятия клемм прямо на машине, то есть аккумулятор на зарядке остается подключенным к сети транспортного средства.

Обращаем ваше внимание на то, что при зарядке аккумулятора показатель напряжение на выводах батареи может быть на отметке около 16 В. Данный показатель напряжения сильно зависит от того, какой тип ЗУ используется при зарядке. Добавим, что даже выключение зажигания и изъятие ключа из замка не означает, что все устройства в автомобиле обесточены. Охранный комплекс или сигнализация, головное мультимедийное устройство, внутрисалонное освещение и другие решения могут оставаться включенными или находиться в режиме ожидания.

Зарядка аккумулятора без снятия и отключения клемм может привести к тому, что на включенные устройства подается слишком высокое напряжение питания. Результатом обычно является поломка таких устройств. Если в вашем автомобиле имеются приборы, которые не могут быть полностью обесточены после выключения зажигания, тогда заряжать аккумулятор без отсоединения клемм запрещено. Перед зарядкой в этом случае необходимо произвести обязательное отключение «минусовой» клеммы.

Также не следует начинать отключение аккумулятора с «плюсовой» клеммы. Клемма «минус» на аккумуляторе соединяется с электросетью автомобиля посредством прямого соединения с кузовом. Попытка отключения «плюса» первым может иметь печальные последствия. Непреднамеренный контакт гаечного ключа или другого инструмента с металлическими элементами кузова/двигателя автомобиля приведет к короткому замыканию. Данная ситуация достаточно распространена в тех случаях, когда при помощи ключей производится откручивание плюсовой клеммы с вывода АКБ при не снятом минусе.

Что касается зарядки аккумулятора на холоде или в помещении зимой без отопления, то АКБ можно смело подзаряжать в таких условиях.  Во время зарядки батарея нагревается, температура электролита в «банках» будет положительной. Параллельно с этим заносить аккумулятор в тепло для зарядки требуется в том случае, если внутри аккумулятора замерз электролит и АКБ была полностью посажена. Заряжать такой аккумулятор нужно строго после того, когда произойдет оттаивание замерзшего электролита.

Как зарядить автомобильный аккумулятор без зарядного устройства в домашних условиях

Очень часто нам необходимо завести автомобиль который долго простоял на стоянке или старый мотоцикл который стоит на даче уже целый год. И как всегда в этим моменты под рукой нет зарядного устройства, оно либо у друга, или где то далеко в гараже.
А ведь казалось бы для старта автомобиля хватило бы одного оборота стартера.


Что же делать если под рукой нет зарядного устройства.

Если рядом есть розетка (а такая обычно есть на даче, дома и даже на стоянке) можно собрать простейшее зарядное устройство всего из нескольких элементов.


Детали для сборки простейшего зарядного устройства для автомобильного аккумулятора

Схема просто зарядного устройства для автомобильного аккумулятора из подручных средств. Лампочка и диод.


1. Лампочка накаливания — обычная лампа с нихромовой нитью для бытовой сети 220 Вольт мощностью от 60 до 200 Ватт. Лампу вы можете взять любую — чем мощнее лампа тем быстрее будет заряжаться аккумулятор. О токе заряда мы поговорим ниже.

2. Полупроводниковый диод — это электрический компонент который проводит электричество только в одну сторону. Нужен он нам для того что бы преобразовать переменное напряжение в бытовой сети переменного тока в постоянное напряжение для подзарядки нашего аккумулятора.

Диод может быть либо импортный либо отечественный. Главное обратить внимание на его размеры — он должен быть достаточно большой. Так условно можно говорить о его мощности. Нам не потребуется большая мощность, но желательно что бы диод с запасом выдерживал прилагаемые нагрузки. Чудесно для наших целей подходят диоды из мощных блоков питания — к примеру из старых проигрывателей или приемников, если вести речь о современных приборах, диоды можно найти в блоках питания и преобразователях напряжения.

3. Провода с клемами и штекером включения в розетку бытовой электросети.

ВНИМАНИЕ! все последующие работы проводятся под высоким напряжением и это опасно для вашей жизни. Все последующие действия вы делаете на свой страх и риск.

Никогда не забывайте выключать всю схему из сети перед тем как дотрагиваться до ее элементов руками.

Все контакты тщательно изолируйте что бы не оставалось оголенных проводников.

Не стоит так же опрометчиво полагать что на контактах аккумуляторной батареи будет низкое напряжение. ВСЕ элементы схемы относительно земли находятся под высоким напряжением и если вы коснетесь клеммы и в этот же момент где то дотронетесь к заземлению вас ударит током.

При настройки схемы обратите внимание что индикатором работы схемы является лампочка накаливания — она должна гореть в пол накала. Горит она лишь на половину так как диод отрезает лишь одну половину авмлитуды переменного тока.

Если лампочка не горит значит схема не работает. Лампочка может не гореть в случае если ваш аккумулятор полностью заряжен, однако таких случаев замечено не было, так как напряжение на клеммах во время заряда большое а ток очень маленький.


Схема зарядного устройства для автомобильного аккумулятора из подручных средств.

Схеме зарядного устройстова из лампочки и доида от сети переменного тока в сборе.


Схема зарядного устройства предельно просто, она состоит из лампочки, полупроводникового диода и непосредственно аккумулятора который заряжается.


Все компоненты схемы подключаются последовательно.


Лампа накаливания для сети переменного тока 220 Вольт


От мощности лампочки зависит какой ток будет протекать через цепь, а значит и ток которым будет заряжаться аккумулятор.


В нашем эксперементе мы использовали лампу накаливания мощностью 60 Ватт  и получили ток цепи в 0,13 Ампера.


Вы можете получить ток 0.17 Ампера при лампе 100 Ватт  и при этом вам понадобиться  10 часов что бы зарядить аккумулятор на  2 Ампер часа (при токе примерно 0,2 Ампера).

Определяем полярность движения постоянного тока самодельного зарядного устройства после диода от сети переменного тока

Не стоит брать лампочку больше 200 Ватт во-первых через цепь будет протекать очень большой ток, а значит может сгореть от перегрузки полупроводниковый диод.


Во -вторых может закипеть ваш аккумулятор. Либо от того что полностью зарядиться а вы все так же будете продолжать пропускать через него большой ток. Либо от того что зарядный ток будет превышать рекомендуемый для подзарядки.


Обычно рекомендуют заряжать аккумулятором током равным 1/10 от емкости, т.е. 75Ач заряжается током 7,5А, или 90 А.ч током 9 Ампер.

Ток заряда полу-разраженного автомобильного аккумулятора от стандартного зарядного устройства


Стандартное зарядное устройство заряжает аккумулятор током 1,46 Ампера, но ток колеблеться в зависимости от степени разряда аккумулятора. В нашем случае аккумулятор не сильно разряжен поэтому ток не настолько велик. В принципе зарядное устройство по шкале Амперметра на передней панели может выдавать до 10 Ампер и заряжать аккумулятор всего за 6 максимум 8 часов.


Полярность и маркировка полупроводникового диода


Основное что вам нужно учесть при сборке схемы это полярность диода (соответственно подключение клемм плюса и минуса на аккумуляторе).


Диод пропускает электричество только в одну сторону. Условно можно говорить что стрелочка  на маркировке всегда смотрит на плюс. На импортных диодах указание стрелочки отмечается белой линией, но лучше всего найти datasheet (документацию) к вашему диоду, так как некоторые производители могут отойти от этого стандарта. Название диода обычно пишется сверху, в нашем случае это HER508.

Маркировка диодов. Определяем в какую сторону диод пропускает положительное постоянное напряжение


Вы можете так же проверить полярность на клеммах подключаемых к аккумулятору. Для этого вы можете использовать тестер в режиме измерения постоянного тока. В нашем случае при правильно подключения плюса и минуса тестера к соответствующим клеммам он показывает + 99 Вольт. Если бы подключение было бы не правельным, тестер показал бы — 99 Вольт.

Определяем полярность движения постоянного тока самодельного зарядного устройства после диода от сети переменного тока


Вы можете проверить напряжение на клеммах аккумулятора после 30-40 мин зарядки, оно должно увеличится  на пол вольта при просадке до 8 вольт (разрядке аккумулятора). В зависимости от заряженности аккумулятора напряжение может расти намного медленнее, но все равно вы должны заметить какие то изменения.


Не забудьте выключить зарядное устройство из розетки. Если вы забудете выключить зарядку аккумулятора по прошествии более чем 10 часов, он может перезарядиться, закипеть и даже испортится.

Как зарядить автомобильный аккумулятор без зарядного устройства

Самый большой страх автовладельца сбывается, когда он узнает, что его автомобильный аккумулятор разрядился. Если вы регулярно водите свой автомобиль, вы, вероятно, получите предупреждение на приборной панели, когда уровень заряда вашей батареи будет низким.

Однако, возможно, вы этого не заметили или проигнорировали, или не заводили машину в течение нескольких дней. Существуют различные причины, по которым ваш автомобильный аккумулятор либо имеет низкий уровень заряда, либо вообще не заряжен. У вас может не быть автомобильное зарядное устройство легкодоступно, а значит, вы должны знать, как зарядить автомобильный аккумулятор без зарядного устройства.

Описание

Перед зарядкой аккумулятора без зарядного устройства —

Важно отметить, что лучше всего заряжать автомобильный аккумулятор только с помощью зарядного устройства. Это связано с тем, что заряд предназначен для зарядки автомобильного аккумулятора наиболее эффективным и технически правильным способом. Поэтому при наличии зарядного устройства не следует пробовать какой-либо другой метод. Прежде чем опробовать любой из следующих способов зарядки аккумулятора без зарядного устройства, необходимо иметь при себе следующие предметы.

  • Прочные защитные перчатки.
  • Защитные очки.
  • Проволочная щетка для чистки.
  • Проволочные щупы с зажимами.

Они должны быть у вас в машине, потому что они могут понадобиться вам для безопасной зарядки аккумулятора.

Способ 1. Использование соединительных проводов

Когда автомобильный аккумулятор разряжен, вам необходимо запустить его от внешнего источника, чтобы хотя бы запустить двигатель. Как только вы запустите двигатель, вы можете отправиться в пункт назначения и зарядить свой автомобиль там с помощью подходящего зарядного устройства. Чтобы завести автомобиль от внешнего источника, вам нужно будет подключить провода от другого автомобиля к автомобильному аккумулятору.

С помощью проводов можно зарядить автомобильный аккумулятор ровно настолько, чтобы запустить двигатель автомобиля. Однако, если есть проблема с автомобильным аккумулятором, пусковые провода в таком случае не помогут. Очень важно прочитать руководство по эксплуатации автомобильного аккумулятора, чтобы знать, как правильно подключить соединительные провода. В противном случае это может привести к повреждению автомобильного аккумулятора. Вот несколько важных шагов, которые необходимо выполнить.

  • Используйте проволочную щетку и очистите клеммы аккумулятора, чтобы на них не осталось грязи, ржавчины или коррозии. Это важно перед подключением соединительных проводов, чтобы обеспечить правильную зарядку.
  • Провода для прыжков не должны быть больше 6-го калибра, чтобы ток мог протекать стабильно и безопасно.
  • Двигатель автомобиля-донора должен работать не менее 10 минут с подсоединенными к вашему автомобилю соединительными проводами, чтобы заряда аккумулятора было достаточно для запуска двигателя автомобиля.

Способ 2. Использование солнечной панели и солнечного зарядного устройства

Если у вас дома установлена ​​солнечная панель, вы можете легко зарядить автомобильный аккумулятор. Тем не менее, это не очень эффективно, когда ваша батарея разряжена, потому что потребуются часы, чтобы зарядить батарею, чтобы даже начать работу. Прежде чем подключать солнечную панель к автомобильному аккумулятору, вы должны иметь некоторые знания о совместимости. Использование солнечного контроллера заряда — лучший способ подключить солнечную панель к автомобильному аккумулятору для его зарядки.

Контроллер заряда от солнечной батареи предотвращает перезаряд автомобильного аккумулятора. Перезарядка может повредить автомобильный аккумулятор и сократить срок его службы. Фактически, контроллер может предотвратить протекание обратного тока. Вы также можете зарядить автомобильный аккумулятор с помощью зарядного устройства для солнечных батарей, и это самый безопасный способ, когда вы заряжаетесь от солнечного источника. Это, естественно, предотвратит перезарядку и обратный ток. Если вы покупаете солнечное зарядное устройство, убедитесь, что вы берете размер автомобильного аккумулятора, чтобы время зарядки было оптимальным. Солнечное зарядное устройство мощностью 100 Вт может зарядить автомобильный аккумулятор примерно за 8 часов.

Способ 3 – Использование инвертора ИБП

В современном мире в каждом доме есть домашний инвертор ИБП, чтобы получать питание от батареи домашнего инвертора в случае отключения электроэнергии. Инвертор обычно преобразует мощность постоянного тока батареи в мощность переменного тока электричества. Домашняя инверторная батарея обычно представляет собой батарею на 12 В, которая эквивалентна автомобильной батарее.

Таким образом, вы можете использовать его для зарядки автомобильного аккумулятора, но вы должны проверить руководство, чтобы убедиться, что инвертор и его аккумулятор подходят для зарядки автомобильного аккумулятора эквивалентной емкости. Фактически, большинство инверторов имеют дисплеи для проверки хода зарядки и предотвращения перезарядки и обратного тока.

Способ 4 — Зарядите аккумулятор, поместив его в другое транспортное средство

Если вы не очень уверены в пусковых проводах и зарядке от солнечной панели и инвертора ИБП, самый простой вариант — поместить аккумулятор для зарядки в место для аккумулятора другого автомобиля. Это. Это применимо только в том случае, если у вас есть другой автомобиль, в котором аккумулятор аналогичен аккумулятору, который вы хотите зарядить. Если вы не уверены в сходстве аккумуляторов по размеру и форме и даже по характеристикам, не подключайте их к другому автомобилю.

В противном случае это может привести к повреждению аккумулятора и внутренних частей другого автомобиля. В частности, вы должны соответствовать мАч батареи. Подсоедините аккумулятор и включите двигатель на другом автомобиле, и если он не работает, не применяйте силу и не упрямьтесь.

Способ 5. Использование автомобильного пускового устройства

Каждый автовладелец должен иметь в своей машине пусковое устройство, которое может спасти его в случае полной разрядки автомобильного аккумулятора. Аккумулятор будет заряжаться ровно настолько, чтобы запустить двигатель. Как только двигатель запустится, вы можете использовать генератор для зарядки аккумулятора.

Если вы не можете запустить двигатель с помощью стартера, это, вероятно, связано с неисправностью автомобильного аккумулятора. Однако перед запуском от внешнего источника следует отключить все дополнительные подключения к фарам, мультимедийной системе и кондиционеру. Кроме того, очистите клеммы перед подключением проволочной щеткой.

Способ 6. Использование изолятора аккумуляторной батареи

И последнее, но не менее важное: изолятор аккумуляторной батареи полезен при зарядке вторичной аккумуляторной батареи путем подачи заряда от генератора переменного тока первичной аккумуляторной батареи. Это не самый эффективный способ, и он может помочь. Если батарея полностью разряжена, это может быть сложно, но попробовать стоит. Генератор переменного тока сначала заряжает первичную батарею, а затем подает ее на изолятор батареи для зарядки вторичной батареи. Изолятор батареи довольно распространен для RV и кемпингов.

Заключение

Аккумулятор необходимо заряжать на месте, когда аккумулятор работает на низком уровне заряда, а также когда он полностью разряжен. У вас не всегда может быть с собой зарядное устройство, а значит, вы должны знать все способы зарядить автомобильный аккумулятор без зарядного устройства. Мы указали все различные методы, и вы можете выбрать любой из них в соответствии с его пригодностью.

Как зарядить автомобильный аккумулятор дома?

Знаете ли вы, что одной из основных причин обращения за помощью на дороге является проблема с автомобильным аккумулятором? Это важнейший компонент вашего автомобиля, требующий внимания, ухода и даже замены время от времени. Вышедший из строя аккумулятор может приостановить ваши планы на поездку и даже привести к непредвиденным ситуациям. Если вы застряли дома с разряженным автомобильным аккумулятором, есть несколько простых шагов, чтобы зарядить его.

Поскольку большинство электрических деталей автомобиля работают от аккумуляторной батареи, ее надлежащее функционирование зависит от регулярного обслуживания и замены. У вас может возникнуть много вопросов о том, как зарядить автомобильный аккумулятор в домашних условиях. Мы ответим на все!

По сравнению с современными автомобилями, старые гораздо легче заряжать. С помощью некоторых простых инструментов аккумулятор можно оживить всего за несколько минут. Тем не менее, современные или дорогие автомобили могут быть немного сложными или сложными.

Прежде чем приступить к зарядке, давайте узнаем больше об автомобильном аккумуляторе!

Когда требуется замена автомобильного аккумулятора?

С помощью регулярного осмотра вы можете понять состояние аккумулятора вашего автомобиля. Если вы хотите избежать серьезного ущерба, как можно раньше заметьте все возможные признаки. Доверься нам; это помогает сэкономить много денег.

Признаки изношенной батареи

Понимание вашей батареи может увеличить срок ее службы. Вот некоторые из признаков, которые вы должны заметить.

  1. Порошкообразный налет зеленого цвета на клемме аккумуляторной батареи.
  2. На приборной панели мигает индикатор заряда аккумулятора.
  3. Запуск двигателя занимает больше времени, чем обычно
  4. На приборной панели мигает контрольная лампа двигателя.

| Читайте также: Как завести машину от внешнего источника? |

Причины разрядки аккумуляторов

Что касается автомобилей, то может быть множество причин, по которым разряжаются автомобильные аккумуляторы. Несмотря на то, что наиболее распространенной причиной может быть возраст вашего автомобиля, есть еще много причин, о которых вы можете не знать.

  1. Часто короткие поездки не позволяют полностью зарядить аккумулятор и могут непреднамеренно разрядить аккумулятор.
  2. Даже если ваш автомобиль не работает, вы можете использовать бортовые электронные устройства. Он может истощить все существующие заряды.
  3. В экстремальные сезоны, например зимой или летом, аккумуляторы обычно разряжаются.
  4. Самая часто игнорируемая причина — перезарядка аккумулятора.
  5. Игнорирование требований вашего автомобиля и установка неподходящего аккумулятора.

Сколько времени занимает зарядка автомобильного аккумулятора?

Новому владельцу часто сложно понять, как долго заряжать автомобильный аккумулятор. Ну, это полностью зависит от модели, усилителя аккумулятора и зарядного устройства. Высокая скорость зарядки составляет 6-10 ампер, а низкая скорость зарядки составляет 2-3 ампера. При более низкой скорости зарядки для пополнения требуется около ночи. Самый надежный поставщик автосервиса рекомендует выбирать более медленный режим зарядки, чтобы избежать риска повреждения.

| Читайте также: Самые важные факты об автомобильном аккумуляторе |

Как зарядить автомобильный аккумулятор дома?

Не знаете, как самостоятельно зарядить автомобильный аккумулятор? Или сколько времени нужно, чтобы зарядить аккумулятор? Не волнуйтесь!

С помощью руководства вы можете удобно зарядить аккумулятор и быстро отправиться в путь. Автомобильные аккумуляторы имеют тенденцию разряжаться по многим причинам, и поэтому важно заряжать их для плавного вождения.

Вот как можно быстро оживить автомобильный аккумулятор в домашних условиях.

1. Тип используемого автомобильного аккумулятора

Прежде чем приступить к полному процессу зарядки автомобильного аккумулятора, крайне важно понять аккумулятор.

Если автомобиль оснащен системой запуска и остановки, вам потребуется аккумулятор AGM или EFB. Поскольку эти батареи не поддерживают обычное зарядное устройство, вам придется искать «умное» зарядное устройство. Посмотрите инструкцию или руководство производителя.

Если вы не уверены, какой тип аккумулятора установлен в вашем автомобиле, обратитесь к лучшему поставщику услуг по обслуживанию автомобилей в Великобритании.

2. Взгляните на соединение

Перед тем, как что-либо подключать, убедитесь, что вы проверили клеммы и другие соединения. Если они покрыты коррозией или загрязнены, вам необходимо очистить их, прежде чем приступить к зарядке аккумулятора. Подключение грязных зажимов может сократить срок службы батареи.

3. Отсоединение аккумулятора

Всегда разумно отсоединять аккумулятор от автомобиля перед его зарядкой. Обязательно сначала отсоедините отрицательный провод и подсоедините его в конце. Процесс соблюдается, чтобы избежать любого удара, если кто-то случайно коснется положительного провода. С помощью хомута клеммы крепятся к автомобильному аккумулятору. Его можно затянуть или ослабить с помощью болта.

Не забывайте сначала отсоединять отрицательную клемму, а затем переходить на другую сторону. Еще одна важная вещь, о которой вам нужно помнить, это настройка радио, автокресла и приборной панели после отключения автомобильного аккумулятора. Убедитесь, что у вас есть коды безопасности для выполнения задачи.

4. Подключите зарядное устройство

Соблюдайте безопасное расстояние между зарядным устройством и автомобильным аккумулятором. Не держите зарядное устройство на автомобильном аккумуляторе, когда он заряжается. С помощью зажимов подключите к клемме аккумуляторной батареи. Подключите положительный провод к положительному, а отрицательный к отрицательному. В конце подключите зарядное устройство.

5. Включите зарядное устройство

Перед включением зарядного устройства прочтите руководство. Многие зарядные устройства автоматически отключаются при восстановлении аккумулятора, но многие из них необходимо отключить после этого процесса. Перезарядка повреждает аккумулятор, поэтому очень важно следить за процессом зарядки.

Последний шаг: После полной зарядки аккумулятора отсоедините зарядное устройство и зажимы. Подключите автомобильный аккумулятор к положительному. Не забудьте подключить отрицательный провод в конце. Теперь можно отправляться в путь!

| Читайте также: Как завести автомобиль с разряженным аккумулятором без соединительных кабелей?|

Бонусные советы

Зарядка аккумулятора дома — это не высшая математика. Однако батареи выделяют газообразный водород при зарядке, особенно при более высоком напряжении. Поэтому очень важно держать зарядное устройство и аккумулятор вдали друг от друга. Убедитесь, что на аккумуляторе нет ничего по соображениям безопасности.

Еще один важный совет: батарейки долго не работают. Если он теряет заряд, обязательно замените его новым, чтобы увеличить срок службы вашего автомобиля.

Часто задаваемые вопросы

Как лучше всего заряжать автомобильный аккумулятор?

Автосервис всегда рекомендует устанавливать зарядное устройство на самую низкую скорость зарядки. Это лучший способ зарядить аккумулятор. Использование высокого напряжения для быстрой зарядки аккумулятора может сократить срок службы автомобильного аккумулятора.

Сколько времени нужно, чтобы зарядить автомобильный аккумулятор дома?

Если вы используете ток около 4–8 ампер, зарядка автомобильного аккумулятора может занять около 10–24 часов.

Leave a Reply
