Суппорта машины: что это, как устроен, признаки неисправности :: Autonews

что это, как устроен, признаки неисправности :: Autonews

• Что такое суппорт
• Устройство суппорта
• Виды суппортов
• Передний и задний суппорт: в чем разница
• Когда нужна замена тормозного суппорта
• Причины неисправности суппортов

Что такое суппорт

adv.rbc.ru

Суппорт — один узлов тормозной системы автомобиля, который представляет собой устройство, прижимающее тормозные колодки к тормозному диску после нажатия на педаль тормоза. По сути, суппорт одна из важнейших механических деталей тормозной системы, которая наряду с другими деталями отвечает за эффективное замедления автомобиля во время торможения.

Фактически он представляет собой устройство из поршней, подключенных к гидравлической части тормозной системы, к которым крепятся тормозные колодки. Когда водитель давит на педаль тормоза, по магистралям тормозной системы к суппорту под давлением подается тормозная жидкость. Она нажимает на поршень, который в свою очередь выходит из корпуса суппорта и давит на тормозные колодки, прижимая их к диску.

Устройство суппорта

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. Он представляет собой устройство из поршня или нескольких поршней подключенных к гидравлической системе тормозов, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться. Но общее устройство у всех систем практически идентичное и состоит из:

• Корпуса
• Цилиндров с поршнем или несколькими поршнями
• Направляющих
• Пыльников направляющих поршней
• Крепежных, уплотнительных колец поршня
• Тормозных колодок
• Тормозных магистралей со штуцерами
• Возвратных пружин
• Плавающей скобы.

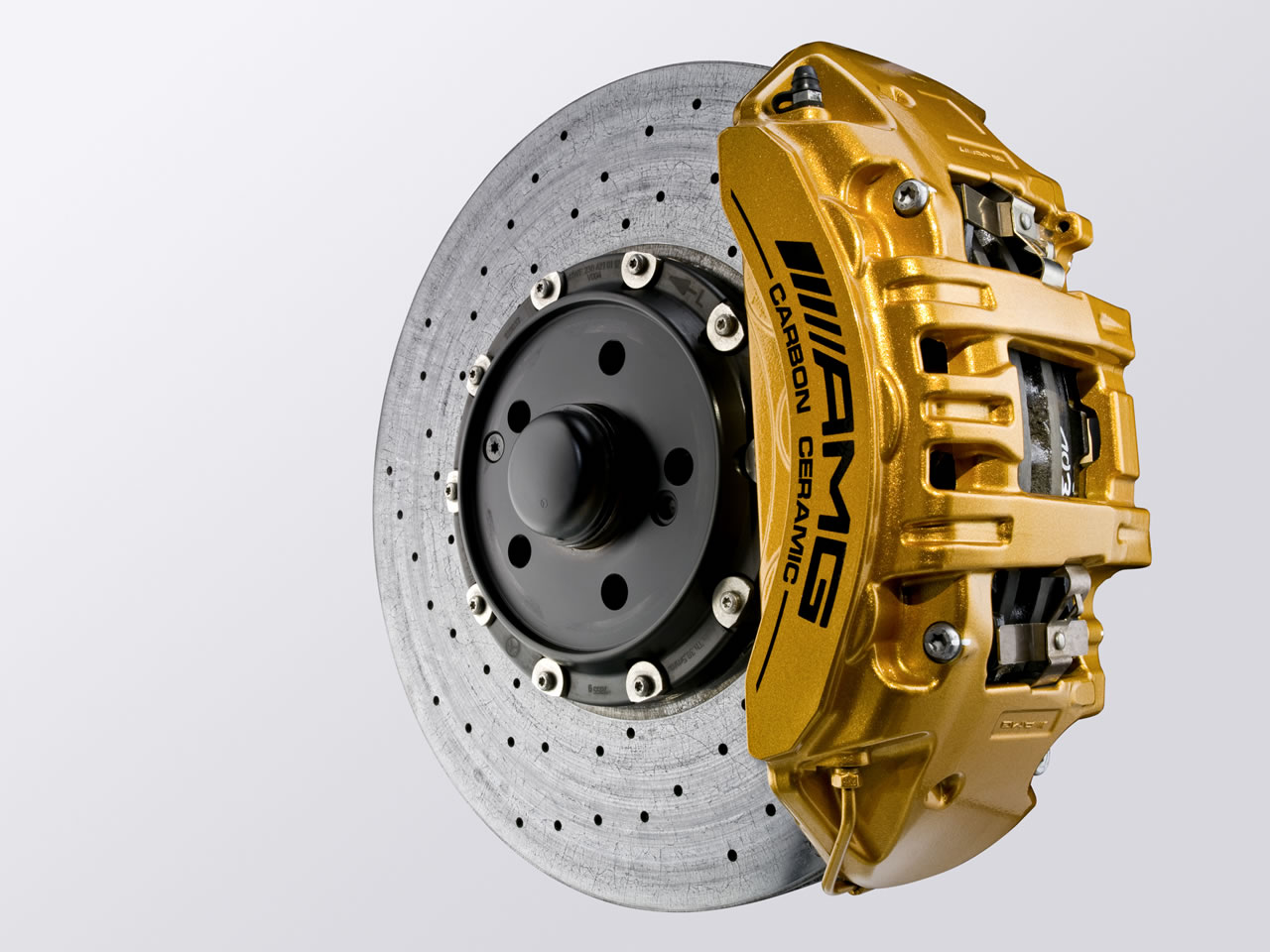

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно.
(Фото: Shutterstock)

Виды суппортов

В зависимости от конструкции суппорта поршень, оказывающий давление на колодку, может быть не один. Иногда используется два или больше. А от расположения поршней в суппорте зависит и разновидность узла. Суппорт бывает двух видов:

• Фиксированный

Если поршни в суппорте стоят с обеих сторон диска, то он называется фиксированным. Конструктивно такой суппорт представляют собой металлический корпус, в котором симметрично расположены несколько цилиндров. В каждом из них есть поршни. Двигаясь, они прижимают обе колодки к диску одновременно. При этом сам корпус суппорта жестко крепится деталям подвески. А в состоянии покоя колодки внутри суппорта удерживают специальные пружины.

• С плавающей скобой

Если поршни в суппорте установлены только с внутренней стороны тормозного диска, то это, как правило, суппорт с плавающей скобой. В этом случае поршень или поршни давят только на внутреннюю колодку. Под их воздействием колодка прижимается к диску, а скоба движется по направляющим и прижимает вторую внешнюю колодку. Это самая простая конструкция, которая используется на большинстве бюджетных автомобилей, поскольку в производстве обходится значительно дешевле. Однако такие суппорты уступают фиксированным по эффективности.

Передний и задний суппорт: в чем разница

На самом деле серьезных отличий между ними нет, так как и на передней, и на задней оси суппорты действуют по одинаковому принципу. Однако существуют небольшие различия в нюансах из-за адаптации к различным условиям работы. Суппорты, расположенные на задней оси, немного переделаны, так как должны работать и со стояночным тормозом. Задние суппорта немного больше передних по габаритам и обладают чуть более сложной конструкцией, поскольку к ним подходит дополнительный привод от стояночного тормоза. Соответственно, в силу конструктивных особенностей деталей, установить передний суппорт вместо заднего и наоборот — не получится.

Когда нужна замена тормозного суппорта

Суппорт, как и любая другая деталь в автомобиле, имеет свойство изнашиваться и выходить из строя. В следующей главе мы расскажем о самых распространенных неисправностях и причинах, которые могут их вызвать. А сейчас обратим внимание на главные признаки неисправностей суппортов.

• Скрип при торможении

Скрип при торможении может быть признаком и других проблем с тормозами. Например, если на диски попал песок, или износились колодки. Но если вы знаете, что не заезжали на грунт, а колодки у вас свежие и менялись совсем недавно, то скрип при торможении может указывать на проблемы с суппортами.

Тормозной суппорт автомобиля – что это и как работает?

Суппорт — один из элементов системы тормоза. Его основная функция — прижиматься к колодкам в момент нажатия на тормозную педаль, тем самым обеспечивая торможение.

Вторично узел отвечает за удерживание колодок в исключительно параллельном положении, когда они не задействуются. Является единственной подвижной деталью во всей конструкции тормозов. От работоспособности элемента во многом зависит эффективность тормозного действия.

Примечание! Суппорт присутствует исключительно в дисковой тормозной системе. Барабанный тип работает по другому принципу.

Виды

Единственным способом классификации суппортов выступает тип конструкции. По данному критерию выделяют несколько разновидностей.

Первая из них — фиксированные. Конструкционно представляют собой металлический корпус, в котором симметрично расположены несколько цилиндров. В каждом из них есть поршни. Двигаясь, они прижимают обе колодки к диску в одно время, что и дает эффект торможения. При этом поршней может быть больше одного в цилиндре (2, 4, 8 и т. д.), но подобные суппорты относятся к дорогим и высокопроизводительным вариантам.

Сам корпус жестко крепится к кронштейну машины (зачастую к поворотному кулаку задней или передней подвески). Движение поршней обеспечивается за счет тормозной жидкости, подаваемой через систему из шланга и трубок. Чтобы торможение было одновременным, жидкость подается сразу в каждый цилиндр, это приводит в движение все поршни. В состоянии покоя колодки удерживаются специальными пружинами.

Фиксированные суппорты являются более ранней разработкой. Считаются проверенным востребованным решением, хотя и более дорогостоящим. Устанавливается в первую очередь на грузовиках и спорткарах, а вообще подходят для любых авто с мощным мотором и большими габаритами.

Вторая разновидность — суппорты с плавающей скобой. Кардинальное отличие от предыдущего вида в том, что в этом случае одна из колодок постоянно пребывает в недвижимом положении. За второй размещен гидроцилиндр (одно-/двухпоршневой), который под давлением жидкости двигает колодку и прижимает к поверхности диска. В то же время направляющая скоба способствует прижиму второй колодки. Сам цилиндр находится в металлическом корпусе.

Плавающий тип легче фиксируемого и в производстве обходится значительно дешевле. При работе «прогревает» тормозную жидкость до меньших температур (разница составляет около 30-50℃). Чаще всего встречается на недорогих легковых автомобилях. До сих пор этот вид суппорта не приобрел повсеместного применения по причине того, что уступает фиксированной категории по эффективности торможения. Ведь из-за особенностей принципа действия колодки прижимаются с задержкой, а не одновременно.

Кроме того, данные детали обладают конструкцией «открытого» типа, которая является уязвимой перед пагубным воздействием внешних факторов. Например, при контакте с водой снижаются тормозные характеристики.

Примечание! Наиболее часто используемая схема суппорта обоих типов — две колодки на одно колесо с двухточечным креплением к ступице. Точная комплектация может разниться в зависимости от конкретного автомобиля.

Есть ли разница между передними и задними суппортами?

Оба агрегата действуют по одинаковому принципу, однако отличаются адаптацией к условиям использования: узлы, расположенные на задней оси, переделаны под работу с ручным тормозом. Соответственно, в силу конструктивных особенностей деталей не получится, например, установить передний суппорт вместо заднего и наоборот. Также задние превосходят передние по габаритам и обладают более сложной конструкцией.

• устройство автомобиля
