Машины ломаются порой неожиданно. Поэтому каждый автовладелец должен представлять, хотя бы в общих чертах, из чего состоит его авто. Но несмотря на конструкционную сложность современного автотранспорта и огромное количество деталей, для примера, специалисты компании Toyota утверждают, что автомобиль японской марки представляет собой комбинацию из примерно 30 000 деталей.

В автомобиле выделяют несколько главных частей:

Двигатель внутреннего сгорания (ДВС)

Основной элемент авто. Функция – приводит авто в движение.

Машины оснащают бензиновыми, дизельными моторами и электродвигателями.

ДВС, работающие на бензине или дизеле, состоят из: блока и головок цилиндров, распредвала, выхлопной системы, впускной системы (для подачи воздуха), карбюратора, инжектора.

Трансмиссия

Отвечает за передачу крутящего момента от ДВС к колесам.

В легковых авто к трансмиссии относится коробка переключения передач (КПП), дифференциал. В полноприводных мощных автомобилях трансмиссионная система также состоит из раздаточной коробки и полноприводной системы.

На машины устанавливают механические (МКПП), автоматические (АКПП), механические автоматизированные коробки, вариаторы.

Коробка передач состоит из:

• Картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Ходовая часть

Основная функция – смягчение ударов при движении авто по кочкам, ямам, обеспечение комфорта.

Ходовая часть включает: переднюю / заднюю подвеску, колеса. Система подвески включает: амортизаторы, пружины, рычаги, сайлент-блоки, втулки. К передней подвеске также необходимо добавить рулевые тяги и шрусы.

Современные модели мощных легковых авто оснащают независимой передней / задней подвеской. В независимом типе ходовой части колеса крепятся по отдельности. Это позволяет достигнуть максимального комфорта в процессе движения по неровному дорожному покрытию.

Рулевое управление

Отвечает за маневренность и поворот авто. Поворот руля осуществляется рулевой рейкой.

Устройство рулевого управления:

• поперечная тяга;
• нижний рычаг;
• поворотная цапфа;
• верхний рычаг;
• продольная тяга;
• сошка рулевого привода;
• рулевая передача;
• рулевой вал;
• рулевое колесо.

Тормозная система

Отвечает за безопасность. Благодаря работе тормозов машина останавливается. Система торможения состоит из: тормозных дисков, колодок, суппортов, цилиндров, контуров.

Чем выше мощность ДВС, тем мощнее должна быть тормозная система.

Электрооборудование

К электрооборудованию относят: аккумулятор, генератор, стартер, систему управления ДВС, световые приборы (фары, фонари), электропроводку и другие электропотребители.

Кузов

В современных машинах кузов – несущая часть, к которой крепятся остальные узлы и агрегаты. В старых авто несущей конструкцией являлась рама, к которой крепился сам кузов, подвеска и другие узлы.

Кузов состоит из: днища, лонжеронов, стоек, крыши и дверей, капота, крышки багажника, моторного отсека, навесных конструкций (бампера).

Все части кузова взаимосвязаны. Большая часть элементов сварена между собой. Также кузов включает навесные детали: бамперы, задние и передние крылья, двери, крышу.

В компании «АвтоКухня» вы можете заказать необходимые запчасти для автомобилей различных марок и модификаций. Работаем с частными и юридическими лицами.

Автомобили разбирают на запчасти и доставляют получившиеся машинокомплекты до склада временного хранения, а затем до клиента. Срок поставки может составлять до 3 месяцев. Предварительные сроки доставки оговариваются заранее.

«АвтоКухня» имеет необходимую лицензию, работает по договору.

блок, цилиндр, поршень, поршневые кольца и шатун

Рассмотрим устройство двигателя автомобиля и его базовые части: блок, цилиндр, поршень, поршневые кольца и шатун.

Для будущего автомобильного механика, диагноста устройство двигателя автомобиля является одной из ключевых тем. Именно двигатель обеспечивает транспортное средство энергией, которая нужна для его движения.

Чаще всего механизм запуска устройства двигателя автомобиля возможен за счёт применения бензина или дизеля (дизельного топлива). Сгораемое внутри мотора топливо продуцирует тепло, что приводит к увеличению температуры газов внутри цилиндра двигателя и росту давления газов. Подвижные части двигателя под их влиянием вступают в работу, и тепловая энергия преображается в механическую.

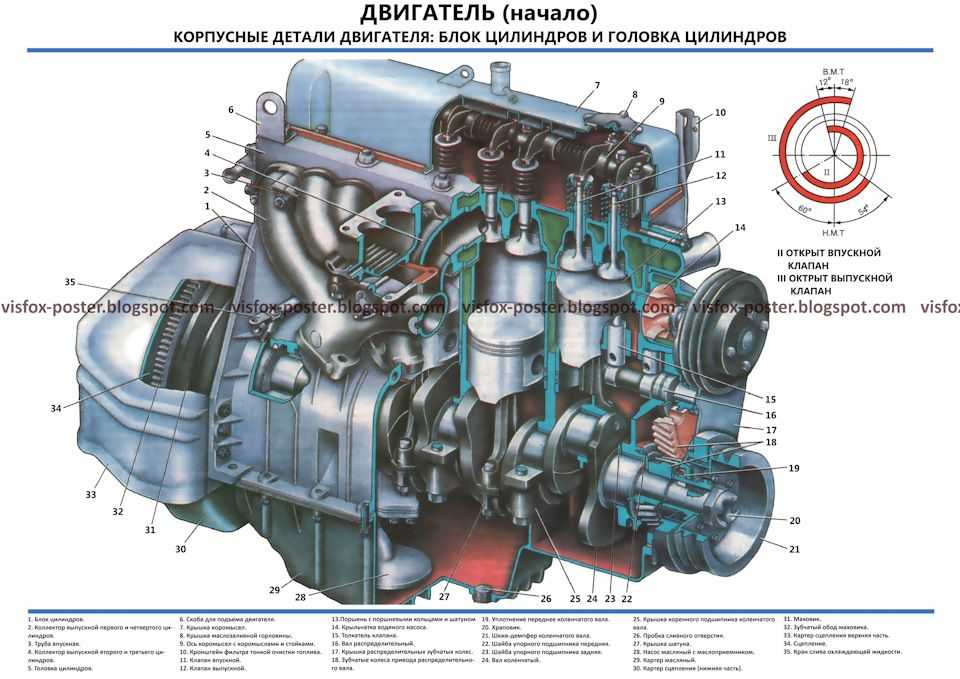

Базовые части двигателя

Чтобы хорошо понимать устройство двигателя автомобиля, важно разбираться, что из себя представляет блок, цилиндр, поршень, поршневые кольца и шатун.

Блок

Металлическую основу мотора, остов называют блоком. Это корпусная деталь. Именно к блоку крепятся механизмы и отдельные части мотора и его систем.

Иногда можно встретиться с термином «блок», иногда – с терминами «блок двигателя», «блок цилиндров». Всё это одно и тоже.
Блок двигателя берёт на себя серьёзные нагрузки. Поэтому контроль качества при его изготовлении должен быть предельно высок. Огромное внимание уделяется как материалу, так и уровню точности изготовления детали. Для производства используются высокоточные станки.

Раньше блоки изготавливали из перлитного чугуна с легирующими добавками. Популярность чугуна при изготовлении блоков легко объяснима тем, что материал износостоек, стабилен по своим свойствам, малочувствителен к перегреву, адаптивен к ремонту. Сейчас некоторые производители также выпускают блоки из алюминиевого, магниевого сплава. В этом случае есть выигрыш, связанный с весом мотора. Это очень актуально для блоков моторов спорткаров.

Цилиндр

Рядом с понятием «блок» стоит понятие «цилиндр». Под цилиндром подразумевается цилиндрическое отверстие, высверленное в блоке.  То есть это рабочая камера объёмного вытеснения.

Уплотнение верхней стороны цилиндра обеспечивает головка. Именно в ней находятся:

• Клапаны. Обеспечивают (в процессе открытия-закрытия) поступление в цилиндр воздуха, топливовоздушной смеси. Также среди функций клапанов обеспечивают очистку камеры сгорания цилиндра от отработавших (выхлопных) газов. Закрытие клапанов и удержание их в таком состоянии обеспечивают клапанные пружины.
• Распредвалы (элементы привода клапанов). От них зависит то, как открываются клапаны, сколько времени они находятся в открытом состоянии
• Механизмы привода клапанов. Функция идентична. И, как видно, из названия – это привод клапанов. Но сами механизмы могут быть разными. Всё зависит от мотора: например, бензиновый, дизельный.

Цилиндр играет роль направляющего для поршня.

Поршень, поршневые кольца и шатун

Цилиндрическая деталь или совокупность деталей, которая преобразует энергию горения топливо в механическую энергию, называется поршнем.

В проточках на боковой поверхности поршня вставлены поршневые кольца. Благодаря им между поршнем и стенкой цилиндра создаётся уплотнение. Задача поршневых колец заключается в создании барьера для перетекания из камеры сгорания в картер коленчатого вала газов.

Среди задач поршня:

• Оказание силового воздействия на шатун.
• Отвод тепла от камеры сгорания.
• Герметизация камеры сгорания.

Подвижное соединение между поршнем и коленчатым валом обеспечивает шатун. Именно шатун передаёт силу движущегося поршня к вращающемуся коленчатому валу.

Коленчатый вал

Коленчатый вал – это важная составляющая кривошипно-шатунного механизма. Кривошип коленчатого вала создает возвратно-поступательное движение поршня через шатун (подвижный элемент), то есть возвратно-поступательное движение поршня превращается в крутящий момент. Физически коленвал расположен в нижней части двигателя. Снизу коленвал прикрыт картером – самой внушительной неподвижной и полой частью двигателя, закреплённой на блоке сбоку. Визуально картер напоминает поддон.

Конструкция коленчатого вала состоит из несколько шеек (коренных и шатунных). Они соединены щеками, соединенных между собой щеками. Место перехода от шейки к щеке всегда является самым нагруженным у коленвала.

На коленчатый вал приходятся переменные нагрузки от сил давления газов.
Для того, чтобы не возникало осевых перемещений коленчатого вала, используется упорный подшипник скольжения. Он устанавливается на одной из шеек (средней или крайней).

Несколько важных терминов, касающихся устройства двигателя автомобиля

Камера сгорания –замкнутое пространство, где осуществляется воспламенение и горение топливовоздушной смеси. Сверху камера сгорания ограничена нижней поверхностью головки цилиндра, сбоку – стенками цилиндра, снизу –днищем поршня.
Толкатели клапанов, подъёмники –промежуточное звено, необходимое для передачи движения от распределительного вала к остальным частям механизма привода клапанов.
Коромысла (рокеры). Детали двигателя, функции которых заключаются в передаче движения от распределительного вала к клапанам.

Маховик. Деталь, ответственная за обеспечение равномерного вращения коленчатого вала. На цилиндрической устанавливается зубчатый венец. Он помогает провести пуск электростартера.

На схеме представлено расположение основных частей двигателя при рассмотрении его со стороны его задней части. На фланце коленчатого вала видны отверстия под болты, с помощью которых к фланцу крепится маховик с зубчатым венцом, или платина привода гидравлического трансформатора автоматической трансмиссии. Источник: Ford.

Автомобильные двигатели

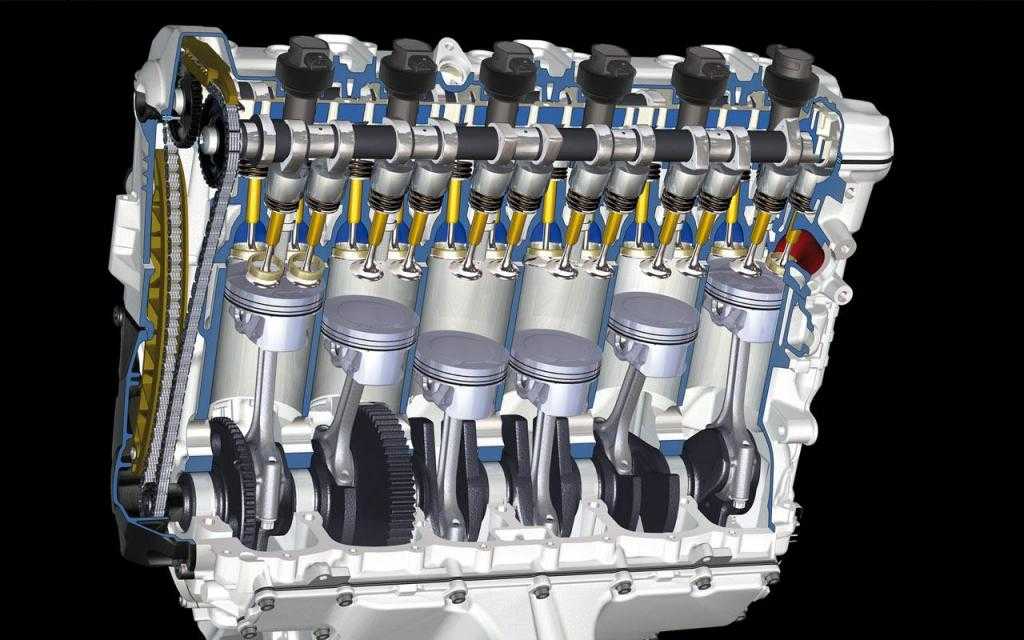

Большинство двигателей автомобилей многоцилиндровые. Это значит при работе используется два или несколько цилиндров и два или несколько поршней.

Автопром выпускает машины с 2-; 3-; 4-; 5-; 6; 8-; 10- и 12-цилиндровыми двигателями.
Чем больше цилиндров у мотора, тем больше возможностей для увеличения мощности двигателя. Если нужен двигатель, предназначенный для езды по бездорожью либо машина, развивающая сверхвысокие скорости, актуально именно устройство двигателя автомобиля, ориентированное на большое количество цилиндров. Устройство двигателя с большим количеством цилиндров обеспечивает отличную равномерность вращения коленчатого вала, ведь угол поворота коленчатого вала при 10, 12 цилиндрах – очень небольшой.

Но у 2-х цилиндровых двигателей есть другое преимущество: самые лучшие показатели топливной эффективности.

Циклы двигателя

Устройство двигателя автомобиля всегда рассматривается в купе с его рабочим циклом.
Физически цикл – это периодически повторяющиеся процессы в каждом его цилиндре. Достаточно подробно разница между работой четырёхтактного и двухтактного двигателя отражена в нашей статье о двигателе внутреннего сгорания.

Сегодня мы остановимся на работе четырёхтактных моторов. Именно по четырёхтактному циклу работает большинство современных автодвигателей. Хотя сам принцип двигателя был изобретён Николаусом Отто в 19-м веке.

Поршень четырёхтактного двигателя совершает нисходящее и восходящее движение. Эта работа укладывается в один оборот коленчатого вала. При втором обороте коленчатого вала вновь повторяют эти движения.

1. Такт впуска (всасывания). Поступление в цилиндр двигателя свежего заряда: воздуха- от дизельного мотора бензинового двигателя с прямым вспрыском или топливовоздушной смеси, от газово-топливного двигателя, мотора с распределенным или центральным впрыском топлива, или газо-топливные двигатели). В результате разрежения, созданного поршнем, перепад давления между давлением в цилиндре и давление окружающего воздуха, заряд втягивается непосредственно в цилиндр.

2. Такт сжатия. Шатун толкает поршень. Поршень сжимает газообразный свежий заряд в цилиндре. Устройство дизельного двигателя настроено на то, чтобы температура сжатых газов должна достигла температуры воспламенения топлива. Если же речь идёт об устройстве газо-топливного, бензинового двигателя температура в конце такта сжатия достигать температуры воспламенения топлива не должна. Воспламенение производится от электроискрового разряда свечи зажигания.

3. Такт рабочего хода. Температура газов в цилиндре снижается, энергия горящих газов преобразуется в механическую энергию.

4. Такт выпуска отработавших газов. Поршень движется снизувверх. Отработавшие газы выходят из цилиндра через выпускной клапан.

Устройство двигателя автомобиля устроено так, что четыре такта повторяются циклично. Посредством маховика механическая энергия превращается во вращательное движение коленвала.

Модульное обучение автоосновам доступно при изучении электронных программ по профессиям. Удобный дистанционный формат обучения.

Сколько частей в машине?

Опубликовано 2 июля 2021 г. Николь Уэйклин Ноу-хау

Было время, когда автомобили были проще и не имели большого количества деталей, но современные автомобили имеют огромное количество деталей, включая всевозможные электронные компоненты для питание высокотехнологичных аксессуаров.

Но сколько деталей в машине? Как насчет велосипеда или самолета? Давайте пройдем путь от самого простого к самому сложному, чтобы увидеть, сколько кусочков работает, чтобы привести вас туда, куда вы идете.

Велосипеды

Велосипеды менее сложны, чем другие виды транспорта, но у них много движущихся частей, некоторые из которых довольно маленькие. Конечно, есть большие детали, такие как шины, цепь и руль, но есть и мелкие детали, которые соединяют все вместе. В менее дорогих детских велосипедах не так много деталей, как у профессиональных велосипедистов или велосипедистов-внедорожников, но вы можете ожидать найти около 900 деталей на среднем велосипеде.

Автомобили

Автомобили более сложные, многие детали видны, а многие полностью скрыты. Просто подумайте обо всем, что находится внутри одной только двери: она скрывает детали для управления окнами, замками, боковыми зеркалами, а также все детали дверных защелок и ручек. В автомобиле многое происходит, и не только в моторном отсеке. Добавьте множество проводов, жгутов и зажимов для всей электроники и деталей двигателя, а также все шланги, зажимы, ремни и болты.

Точное количество деталей в автомобиле сильно различается от автомобиля к автомобилю, но каково среднее значение? Как правило, вы можете ожидать, что в вашем автомобиле будет около 30 000 деталей, от мельчайших гаек и болтов до блока цилиндров. Это всего лишь приблизительная цифра, так что у вашего автомобиля, скорее всего, будет больше или меньше. Обратите внимание, что определяющим фактором не всегда является размер транспортного средства. Например, в простом рабочем фургоне будет меньше деталей, чем в элитном купе со всеми техническими опциями и роскошными дополнениями.

Электромобили

С точки зрения компонентов электромобиль и автомобиль с бензиновым двигателем во многом схожи. Им по-прежнему нужны четыре колеса, шины, тормоза и все удобства в салоне, которые можно было бы ожидать, но силовые агрегаты — это то, где эти два типа расходятся. Типичный двигатель внутреннего сгорания имеет около 200 деталей, которые необходимо обслуживать и, возможно, заменять в случае износа. Электромобиль сокращает это число примерно до 20 деталей. Эти цифры даже не учитывают трансмиссию, сложную и дорогую систему, которую большинство электромобилей вообще пропускают.

В общем, при гораздо меньшем количестве движущихся частей обслуживание электромобиля может быть намного дешевле, чем содержание транспортного средства с двигателем внутреннего сгорания в рабочем состоянии. Когда вы смотрите на весь электромобиль, общее количество компонентов может быть сложно определить, так как вы можете считать элементы в аккумуляторе как части, а количество таких элементов в данном транспортном средстве может быть от нескольких сотен до тысяч. . Нет простого ответа, поскольку все зависит от того, как вы разбиваете отдельные части.

Самолеты

Если вы думали, что автомобили — это сложно, то у них нет ничего общего с самолетами. Чем больше самолет, тем больше в нем деталей, поэтому их количество может варьироваться в широких пределах. Чтобы было весело, мы воспользуемся примером Боинга 747, полноразмерного реактивного самолета. Сколько частей должно работать, чтобы взлететь в таком большом самолете? Ответ примерно шесть миллионов отдельных частей. Внезапно этот автомобиль из 30 000 деталей выглядит относительно просто.

В следующий раз, когда вы расстроитесь из-за механических проблем или застрянете с оплатой счетов за ремонт, просто вспомните, сколько деталей входит даже в самый простой автомобиль. Понятно, что со временем детали ломаются или изнашиваются. Из-за того, что все происходит под капотом и повсюду, оставаться в гармонии с вашим автомобилем и регулярно проводить техническое обслуживание абсолютно необходимо, чтобы ваша поездка оставалась на дороге.

Ознакомьтесь со всеми продуктами по уходу за автомобилем, доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для планового технического обслуживания и ремонта. Для получения дополнительной информации о том, как обслуживать или ремонтировать свой автомобиль, поговорите со знающим специалистом в местном магазине NAPA AUTO PARTS.

Фото предоставлено Flickr.

Категории

Ноу-хау, LifeStyle

Теги

автомобиль, автозапчасти, электромобиль, двигатель, электромобиль, детали

Николь Уэйклин освещает автомобильную промышленность в качестве внештатного журналиста для различных изданий. Ее работа включает в себя новости, подкасты, радио, письменные обзоры и видеообзоры. Ее можно найти в The Boston Globe, CarGurus, BestRide, US News and World Report и AAA, а также в таких блогах, как Be Car Chic, The Other PTA и She Buys Cars. Она активна в социальных сетях, у нее много подписчиков в Twitter и Instagram, и в настоящее время она является вице-президентом Ассоциации автомобильной прессы Новой Англии.

30 Основные части автомобильного двигателя со схемой

Какие основные части автомобильного двигателя? Почему важно их знать? Продолжайте читать, чтобы узнать!

Транспортные средства движутся в результате сочетания двух процессов в двигателе внутреннего сгорания (ДВС). Воспламенение и сгорание топлива происходит в самом двигателе. Затем двигатель частично преобразует энергию сгорания в тепло и механический крутящий момент.

Для этого двигатель состоит из нескольких отдельных компонентов, которые работают одновременно (все основные).

Блок цилиндров является основой двигателя автомобиля и часто изготавливается из алюминия или железа. В нем размещены почти все основные компоненты двигателя, такие как поршни, коленчатый вал и шатуны, и он разделен на три фиксированные секции: головка блока цилиндров, блок и картер.

Типичный двигатель внутреннего сгорания состоит примерно из 200 деталей, которые необходимо обслуживать и, возможно, заменять в случае износа. Электромобиль сокращает это число примерно до 20 деталей.

Двигатель вашего автомобиля

Автомобильный двигатель представляет собой сложный узел, использующий энергию сгорания воздуха и топлива для создания механического движения. Когда автомобиль работает, двигатель забирает воздух из системы впуска. Этот воздух смешивается с топливом, подаваемым топливными форсунками.

Затем смесь сжимается и воспламеняется внутри двигателя, создавая серию небольших взрывов, поддерживающих непрерывное вращение двигателя. Вращающее усилие двигателя передается на ведущие колеса через трансмиссию, которая приводит в движение автомобиль.

Если вы человек, которого замучил его старый двигатель, мы рекомендуем пикап хлама от USJunkCars. Они работают по всей территории США с 2007 года. Получите CA$H за свой старый автомобиль с обслуживанием в тот же день!

Дополнительные ресурсы: Как работает автомобильный двигатель?

Детали автомобильного двигателя Схема

Несмотря на то, что двигатель состоит из нескольких компонентов, мы составили список наиболее важных деталей автомобильного двигателя и их функций, обеспечивающих питание вашего автомобиля. Обратитесь к схеме, чтобы определить, где они находятся на вашем двигателе.

Engine Parts Name

The list of Car Engine parts Name:

• Gudgeon pin
• Cam
• Flywheels
• Head gasket
• Cylinder Liner
• Crank Case
• Distributor
• Distributor o ring
• Cylinder headcover
• Резиновая втулка
• Шкив распредвала
• Масляный фильтр
• Водяной насос
• Шкив привода ГРМ
• Сливной болт масляного поддона

Похожие статьи :

• 30 Основные части автомобиля со схемой
• Список автозапчастей
• Что такое автомобильный двигатель и как он работает?

Детали автомобильного двигателя

Различные детали, из которых состоит двигатель вашего автомобиля, состоят из блока цилиндров (блок цилиндров), камеры сгорания, головки цилиндров, поршней, коленчатого вала, распределительного вала, цепи привода ГРМ, системы клапанов. , клапаны, коромысла, толкатели/подъемники, топливные форсунки и свечи зажигания.

1. Блок цилиндров

Блок цилиндров является основной частью двигателя. Часто сделанный из алюминия или железа, он имеет несколько отверстий для размещения цилиндров, а также для обеспечения путей потока воды и масла для охлаждения и смазки двигателя. Масляные пути уже, чем пути потока воды.

Блок цилиндров также содержит поршни, коленчатый вал, распределительный вал и от четырех до двенадцати цилиндров, в зависимости от автомобиля, в линию, также известную как рядная, плоская или V-образная.

Все остальные части мотора прикручены к нему болтами. Внутри блока происходит волшебство, например, горение.

2. Поршень

Представляют собой цилиндрический аппарат с плоской поверхностью сверху. Роль поршня заключается в передаче энергии, созданной при сгорании, коленчатому валу для приведения в движение автомобиля. Поршни перемещаются вверх и вниз внутри цилиндра дважды при каждом вращении коленчатого вала.

Поршни двигателей, вращающихся со скоростью 1250 об/мин, будут перемещаться вверх и вниз 2500 раз в минуту. Внутри поршня лежат поршневые кольца, которые помогают создавать компрессию и уменьшают трение от постоянного трения цилиндра.

3. Головка цилиндра

Крепится к двигателю болтами цилиндра, уплотняется прокладкой головки.

Головка блока цилиндров содержит множество элементов, включая пружины клапанов, клапаны, толкатели, толкатели, коромысла и распределительные валы для управления проходами, которые обеспечивают подачу всасываемого воздуха в цилиндры во время такта впуска.

А также выпускные каналы, выводящие отработавшие газы во время такта выпуска.

Связанные статьи :

• Что такое блок двигателя?
• Что такое поршень двигателя?
• Что такое головка блока цилиндров?

4. Коленчатый вал

Коленчатый вал расположен в нижней части блока цилиндров, в шейках коленчатого вала (область вала, которая опирается на подшипники).

Этот тщательно обработанный и сбалансированный механизм соединяется с поршнями через шатун.

Подобно тому, как работает домкрат из коробки, коленчатый вал превращает движение поршня вверх и вниз в возвратно-поступательное движение со скоростью двигателя.

5. Распределительный вал

В зависимости от автомобиля распределительный вал может быть расположен либо в блоке цилиндров, либо в головках цилиндров.

Многие современные автомобили имеют их в головках цилиндров, также известных как двойной верхний распределительный вал (DOHC) или одинарный верхний распределительный вал (SOHC), и поддерживаются последовательностью подшипников, которые смазываются маслом для увеличения срока службы.

Роль распределительного вала заключается в регулировании момента открытия и закрытия клапанов, получении вращательного движения от коленчатого вала и передаче его движениям вверх и вниз для управления движением толкателей, толкателей, коромыслов, и клапаны.

6.

Ремень/цепь ГРМ

Ремень ГРМ, цепь ГРМ или ГРМ — это часть двигателя, которая синхронизирует вращение коленчатого и распределительного валов, так что клапаны двигателя открываются и закрываются в нужное время во время работы каждого цилиндра. такты впуска и выпуска.

В двигателе с интерференцией ремень или цепь ГРМ также имеют решающее значение для предотвращения удара поршня о клапаны. Ремень ГРМ обычно представляет собой зубчатый ремень, приводной ремень с зубьями на внутренней поверхности. Цепь ГРМ представляет собой роликовую цепь.

Ремень изготовлен из сверхпрочной резины с шестернями для захвата шкивов распределительного и коленчатого валов. Цепь, как и ваша велосипедная цепь, наматывается на шкивы с зубьями.

Статьи по теме :

• Что такое коленчатый вал и как он работает?
• Сколько стоит замена ремня ГРМ?
• Что такое распределительный вал и как он работает?

7. Клапаны двигателя

Клапаны двигателя представляют собой механические компоненты, используемые в двигателях для регулирования потоков воздуха, топлива и выхлопных газов в камерах сгорания или головке цилиндров во время работы двигателя.

Работа клапана очень проста: кулачок толкает клапаны вниз в цилиндр против пружины, открывая клапан, чтобы газы могли течь, а затем позволяя клапану закрыться под действием пружины.

Давление в камере сгорания довольно аккуратно помогает закрыть клапан.

8. Масляный поддон

Масляный поддон является жизненно важной, хотя и простой, частью системы смазки вашего двигателя. Масло циркулирует по частям вашего двигателя, чтобы поддерживать их смазку. Это уменьшает трение, поэтому все работает гладко. Без масла трение быстро разрушит ваш двигатель.

Масляный поддон удерживает масло, содержащееся в системе смазки, поэтому важно, чтобы масло не вытекало. Поскольку это металлическая деталь, прикрепленная к другой металлической детали, между масляным поддоном и той частью двигателя, к которой он прикреплен, имеется прокладка.

9.

Камера сгорания

Камера сгорания — это область внутри цилиндра, где воспламеняется топливно-воздушная смесь. Когда поршень сжимает топливно-воздушную смесь и вступает в контакт со свечой зажигания, смесь сгорает и выталкивается из камеры сгорания в виде энергии.

В цилиндре находятся многие важные компоненты двигателя внутреннего сгорания, включая форсунку, поршень, свечу зажигания, камеру сгорания и другие.

Статьи по теме :

• Что такое клапан двигателя и как он работает?
• Что такое топливный насос и типы систем впрыска?
• Что такое камера сгорания?

10.

Впускной коллектор ld

Впускной коллектор в автомобиле – это часть двигателя, которая распределяет поток воздуха между цилиндрами. Часто впускной коллектор удерживает дроссельную заслонку (корпус дроссельной заслонки) и некоторые другие компоненты.

В некоторых двигателях V6 и V8 впускной коллектор может состоять из нескольких отдельных секций или частей.

Всасываемый воздух проходит через воздушный фильтр, впускной патрубок (шноркель), затем через корпус дроссельной заслонки в камеру впускного коллектора, затем через направляющие и в цилиндры. Дроссельный клапан (корпус) регулирует обороты двигателя, регулируя объем воздушного потока.

11.

Выпускной коллектор

Выпускной коллектор обычно представляет собой простой блок из чугуна или нержавеющей стали, который собирает выхлопные газы двигателя из нескольких цилиндров и подает их в выхлопную трубу. Он соединен с выпускными клапанами. Его конструкция аналогична впускному коллектору.

Выпускной коллектор выполняет одинаковую функцию как в бензиновых, так и в дизельных двигателях, в обоих случаях он отводит выхлопные газы.

12.

Впускные и выпускные клапаны

Впускные и выпускные клапаны используются для контроля и регулирования подачи топлива (или воздуха) в двигатель для сжигания и выхлопных газов, выходящих из цилиндра соответственно.

Они предусмотрены либо на головках цилиндров, либо на стенках цилиндров. Обычно они имеют грибовидную головку.

В случае бензиновых двигателей смесь воздуха и топлива поступает через впускной клапан. А вот в дизелях через впускной клапан поступает только воздух. Выпускной клапан в обоих случаях предназначен для выпуска выхлопных газов.

Впускные клапаны соединены с впускным коллектором, а выпускные клапаны соединены с выпускным коллектором. Как впускной, так и выпускной коллекторы обсуждались выше.

Статьи по теме:

• Что такое впускной коллектор?
• Что такое выпускной коллектор?
• Что такое топливная система?

13.

Свеча зажигания

Свеча зажигания представляет собой устройство для подачи электрического тока от системы зажигания в камеру сгорания двигателя с искровым зажиганием для воспламенения сжатой топливно-воздушной смеси электрической искрой при сдерживании горения давление внутри двигателя.

Свеча зажигания имеет металлический корпус с резьбой, электрически изолированный от центрального электрода керамическим изолятором.

Центральный электрод, который может содержать резистор, соединяется сильноизолированным проводом с выходной клеммой катушки зажигания или магнето.

14.

Шатун

Шатун — это часть поршневого двигателя, которая соединяет поршень с коленчатым валом. Шатун вместе с кривошипом преобразует возвратно-поступательное движение поршня во вращение коленчатого вала.

Шатун необходим для передачи сжимающих и растягивающих усилий от поршня. В наиболее распространенной форме в двигателе внутреннего сгорания он позволяет поворачиваться на конце поршня и вращаться на конце вала.

Предшественником шатуна является механическое соединение, используемое водяными мельницами для преобразования вращательного движения водяного колеса в возвратно-поступательное движение.

15.

Поршневое кольцо

Поршневое кольцо представляет собой металлическое разрезное кольцо, которое крепится к наружному диаметру поршня в двигателе внутреннего сгорания или паровом двигателе.

Основными функциями поршневых колец в двигателях являются:

• Герметизация камеры сгорания для минимальных потерь газов в картер.
• Улучшение теплопередачи от поршня к стенке цилиндра.
• Поддержание надлежащего количества масла между поршнем и стенкой цилиндра
• Регулирование расхода моторного масла путем соскребания масла со стенок цилиндра обратно в поддон.

Большинство поршневых колец изготавливаются из чугуна или стали.

Похожие статьи :

• Что такое поршневое кольцо?
• Что такое свеча зажигания?
• Что такое шатун?

16. Поршневой палец

Поршневой палец, также известный как поршневой палец, является важным компонентом двигателя внутреннего сгорания.

Создает соединение между шатуном и поршнем. Поршневые пальцы также можно использовать с шатунами и колесами или кривошипами.

17. Кулачок

Являются неотъемлемой частью распределительных валов. Из-за кулачков распределительный вал известен как распределительный вал. Кулачки установлены на распределительном валу для управления синхронизацией впускных и выпускных клапанов.

Теперь мы говорим о самой важной части двигателя автомобиля.

18. Маховик

Маховик представляет собой механическое устройство, использующее сохранение углового момента для накопления энергии вращения; форма кинетической энергии, пропорциональная произведению момента инерции на квадрат скорости вращения.

Крутящий момент, обеспечиваемый двигателем, неоднороден и носит колебательный характер. Если транспортное средство продолжает двигаться с этой колеблющейся мощностью. Это доставит огромный дискомфорт водителю, а также уменьшит срок службы различных его частей.

Таким образом, для решения проблемы неустойчивой нагрузки используется маховик. Маховик обычно устанавливается на распределительный вал. Он сохраняет крутящий момент, когда его значение высокое, и освобождает его, когда его значение низкое в рабочем цикле. Он действует как буфер крутящего момента.

19. Прокладка

Прокладка представляет собой кольцо или лист из эластичного материала, используемого в статических условиях для герметизации соединений, фланцев и других сопрягаемых поверхностей для предотвращения утечек.

В двигателях обычно используются различные типы прокладок:

• Прокладка головки блока цилиндров: Прокладка головки блока цилиндров обеспечивает уплотнение между блоком цилиндров и головкой цилиндров. Его цель состоит в том, чтобы герметизировать продукты сгорания внутри цилиндров и предотвратить утечку охлаждающей жидкости или моторного масла в цилиндры. Негерметичность прокладки головки блока цилиндров может привести к плохой работе двигателя и/или его перегреву.
• Прокладка впускного коллектора: Прокладка впускного коллектора закрывает небольшой зазор между коллектором и двигателем, предотвращая утечку воздуха, охлаждающей жидкости и масла. Со временем прокладка впускного коллектора подвергается сильному износу. В конце концов, он может треснуть или деформироваться, что приведет к протечкам.
• Прокладка выпускного коллектора: Прокладка выпускного коллектора обычно представляет собой многослойную прокладку, содержащую металл и другие материалы, предназначенные для обеспечения наилучшего уплотнения. Поскольку прокладка выпускного коллектора является первой в выхлопной системе, это очень важное уплотнение, которое следует проверять в случае возникновения каких-либо проблем.
• Прокладка водяного насоса : Прокладка водяного насоса представляет собой кольцеобразную деталь, изготовленную из прочного материала, способного выдерживать различные температуры. Водяной насос является одним из основных компонентов, который проталкивает охлаждающую жидкость вокруг двигателя, поэтому между ним и блоком двигателя может возникнуть утечка, если он не имеет подходящей прокладки водяного насоса, обеспечивающей его герметичность.
• Прокладка масляного поддона : Сама прокладка масляного поддона герметизирует масляный поддон к нижней части блока цилиндров и предотвращает утечку масла при его перемещении из поддона в двигатель и обратно. Однако, поскольку масло течет постоянно, ни одно транспортное средство не защищено от утечек масла. Часто утечка масла связана с масляным поддоном или изношенной прокладкой масляного поддона.

Статьи по теме :

• Что такое прокладка ГБЦ?
• Что такое кулачок и типы кулачка?
• Что такое маховик?

20. Гильза цилиндра

Гильза цилиндра представляет собой тонкую металлическую деталь в форме цилиндра, которая вставляется в блок двигателя и образует цилиндр. Это одна из наиболее важных функциональных частей, составляющих внутреннюю часть двигателя.

Гильза цилиндра, служащая внутренней стенкой цилиндра, образует поверхность скольжения для поршневых колец, удерживая внутри смазку.

Во время эксплуатации гильза цилиндра подвергается износу из-за трения поршневых колец и юбки поршня. Этот износ сводится к минимуму за счет тонкой масляной пленки, покрывающей стенки цилиндров, а также за счет слоя глазури, который естественным образом образуется при обкатке двигателя.

21. Картер картера

Картер представляет собой корпус для коленчатого вала поршневого двигателя внутреннего сгорания. В большинстве современных двигателей картер встроен в блок цилиндров.

В двухтактных двигателях обычно используется схема сжатия картера, в результате чего топливно-воздушная смесь проходит через картер перед поступлением в цилиндр(ы). Эта конструкция двигателя не предусматривает масляного поддона в картере.

Четырехтактные двигатели обычно имеют масляный поддон в нижней части картера, и большая часть моторного масла удерживается внутри картера.

Топливно-воздушная смесь не проходит через картер в четырехтактном двигателе, однако небольшое количество выхлопных газов часто попадает в виде «прорыва» из камеры сгорания.

Картер часто образует нижнюю половину шеек коренных подшипников (с крышками подшипников, образующими другую половину), хотя в некоторых двигателях картер полностью окружает шейки коренных подшипников.

22. Распределитель двигателя

Распределитель представляет собой закрытый вращающийся вал, используемый в двигателях внутреннего сгорания с искровым зажиганием, которые имеют механическую синхронизацию зажигания.

Основной функцией распределителя является направление вторичного или высоковольтного тока от катушки зажигания к свечам зажигания в правильном порядке зажигания и в течение нужного времени.

За исключением систем магнето и многих современных двигателей с компьютерным управлением, в которых используются датчики угла поворота/положения коленчатого вала, в распределителе также имеется механический или индуктивный выключатель для размыкания и замыкания первичной цепи катушки зажигания.

23. Уплотнительное кольцо распределителя

Распределители обычно используют уплотнительное кольцо специального размера, которое надевается на вал распределителя для уплотнения его с двигателем, называемое уплотнительным кольцом распределителя.

Уплотнительное кольцо распределителя просто герметизирует корпус распределителя с двигателем, чтобы предотвратить утечку масла в основании распределителя. Когда уплотнительное кольцо выходит из строя, это может привести к утечке масла из основания распределителя, что может привести к другим проблемам.

24. Крышка головки блока цилиндров

Во многих современных четырехтактных двигателях в крышке головки блока цилиндров размещены верхние исполнительные элементы блока управления двигателем, а также клапаны вентиляции картера со всеми его периферийными устройствами.

Дополнительно защищает двигатель от грязи и других посторонних предметов.

25. Резиновая втулка

Резиновые втулки используются для защиты или закрытия отверстий и уменьшения вибрации. Вставка резиновой втулки поможет устранить острые края и предохранит клапан двигателя от прохождения через отверстие. Резиновая втулка поможет защитить клапан от повреждений.

26. Шкив распределительного вала

Шкив распределительного вала является частью системы газораспределения в двигателе, используемой для управления скоростью вращения распределительного вала, компонента, который управляет тарельчатыми клапанами, отвечающими за впуск и выпуск воздуха в цилиндрах.

Кулачковый шкив сочленяется с цепью ГРМ, чтобы распредвал вращался синхронно с коленчатым валом.

27. Масляный фильтр

Масляный фильтр вашего автомобиля также удаляет отходы. Он захватывает вредный мусор, грязь и металлические фрагменты в моторном масле, обеспечивая бесперебойную работу двигателя вашего автомобиля.

Без масляного фильтра вредные частицы могут попасть в моторное масло и повредить двигатель. Фильтрация мусора означает, что ваше моторное масло остается чистым и дольше.

28. Шкив привода зубчатого ремня

Шкив зубчатого ремня представляет собой специальную систему шкивов с зубьями или выемками по внешнему диаметру корпуса шкива.

Зубья или выемки на внешней стороне шкива не используются для передачи мощности. Скорее, они задействуют ремень шкива, помогая синхронизировать и предотвращая несоосность.

29. Водяной насос

Водяной насос автомобиля представляет собой насос с ременным приводом, который получает мощность от коленчатого вала двигателя. Водяной насос, выполненный в виде центрифуги, всасывает охлажденную жидкость из радиатора через центральный вход насоса.

Затем жидкость циркулирует наружу в двигатель и обратно в систему охлаждения автомобиля.

Статьи по теме :

• Что такое автомобильный водяной насос?
• Что такое фильтр двигателя и их различные типы?
• 51 Основные проблемы с двигателем и способы их устранения

30. Сливной болт масляного поддона

Пробка слива масла обычно расположена в нижней части двигателя на масляном поддоне. Он используется для слива масла из поддона во время замены масла. Если вы заметили утечку на масляной пробке, в некоторых случаях это может быть просто замена прокладки.

Если болт или масляный поддон имеют поперечную резьбу, вам может понадобиться новая пробка для слива масла. В некоторых случаях пробка для слива масла увеличенного размера нарежет новую резьбу, что поможет вам избежать замены всего масляного поддона.

Общие проблемы с двигателем

При таком количестве механизмов, выполняющих множество задач с молниеносной скоростью, со временем детали могут начать изнашиваться, что приведет к изменению поведения автомобиля. Вот наиболее распространенные проблемы с двигателем и связанные с ними симптомы:

• Плохая компрессия — Приводит к потере мощности, пропуску зажигания или невозможности запуска.
• Треснувший блок двигателя — вызывает перегрев, дым из выхлопных газов или утечки охлаждающей жидкости, обычно обнаруживаемые сбоку двигателя.
• Поврежденные поршни, кольца и/или цилиндры – Демонстрируют дребезжащие звуки, синий дым из выхлопной трубы, неровный холостой ход или непройденный тест на выбросы.
• Сломанные или изношенные шатуны, подшипники и штифты – вызывают постукивание или тиканье, низкое давление масла, наличие металлической стружки в моторном масле или дребезжание при ускорении.

Автомобильные двигатели могут показаться сложными, но их задача проста: двигать ваш автомобиль вперед. Поскольку так много компонентов работают вместе, чтобы создать это движение, крайне важно, чтобы ваш автомобиль получал надлежащее техническое обслуживание, чтобы обеспечить его долговечность.

Регулярная плановая замена масла, промывка жидкости и замена ремней и шлангов в рекомендуемое время — отличный способ предотвратить досадные обстоятельства отказа двигателя.

Детали двигателя Видео

Статьи по теме :

• Различные типы автомобилей, разъяснения стилей кузова
• Что такое список автозапчастей?
• 10 лучших советов по чистке салона автомобиля
• Как заменить спущенное колесо?
• Как работает автомобильный двигатель?
• Какие основные части автомобиля?
• Какие части кузова автомобиля?
• Что такое внутренние части автомобиля?

Часто задаваемые вопросы.

Из каких частей состоит автомобильный двигатель?

Различные детали, из которых состоит двигатель вашего автомобиля, включают: блок цилиндров, камеру сгорания, головку блока цилиндров, поршни, коленчатый вал, распределительный вал, цепь привода ГРМ, клапанный механизм, клапаны, коромысла, толкатели/толкатели, топливные форсунки и Свечи зажигания.
