Планетарная коробка передач с гидротрансформатором известна также как классическая автоматическая коробка передач, но чаще ее называют просто «автомат» или АКПП.

Назначение

В недалеком прошлом, когда еще не были так широко распространены вариаторы и «роботы», классическая АКПП была единственной автоматизированной альтернативой «механике». И по сей день эта весьма надежная и довольно распространенная  коробка продолжает исправно переключать передачи за водителей, избавляя их от нажатий на педаль сцепления и переключений рычага коробки передач.

Первая в мире полностью автоматическая коробка передач была выпущена компанией General Motors. Эта трансмиссия с условным названием Hydramatic стала предлагаться с 1940 года в качестве опции сначала на моделях Oldsmobile, а затем на Кадиллаках и Понтиаках. В середине 1960-х годов в США окончательно утвердилась (в том числе законодательно) общепринятая теперь схема включения передач АКПП P-R-N-D-L.

Созданию «автомата» предшествовали независимые разработки трех автогигантов – Ford, General Motors и Chrysler. Система из нескольких зубчатых колес, вращающихся вокруг центральной шестерни (она же планетарная передача, неотъемлемая часть классической автоматической коробки) изначально появилась в трансмиссии первого массового автомобиля — Ford T (выпускался с 1908 по 1927 г). Позже, в 30-х годах, General Motors представил полуавтоматическую трансмиссию, в которой работой планетарной передачи управляла гидравлика. Третий шаг на пути к «автомату»  – внедрение в трансмиссию гидромуфты (позже ее заменили гидротрансформатором) — сделала накануне Второй мировой войны фирма Chrysler.

Устройство и принцип работы

В состав классической автоматической коробки передач входят: гидротрансформатор, несколько планетарных редукторов, соединительные валы, обгонные и фрикционные муфты, а также блок управления. Задача гидротрансформатора в «автомате» сродни сцеплению на «механике» — передавать и плавно регулировать подачу крутящего момента от двигателя к коробке передач. Планетарные редукторы (обычно их два) в автоматической коробке соединены последовательно, чтобы обеспечить «автомату» необходимое число ступеней. Непосредственно переключение передач между ними производится муфтами. Они блокируют между собой один или два элемента планетарных редукторов для передачи крутящего момента к трансмиссии. Слаженную работу муфт обеспечивают гидроцилиндры, которыми руководит электронный блок управления с фиксированными заводскими настройками.

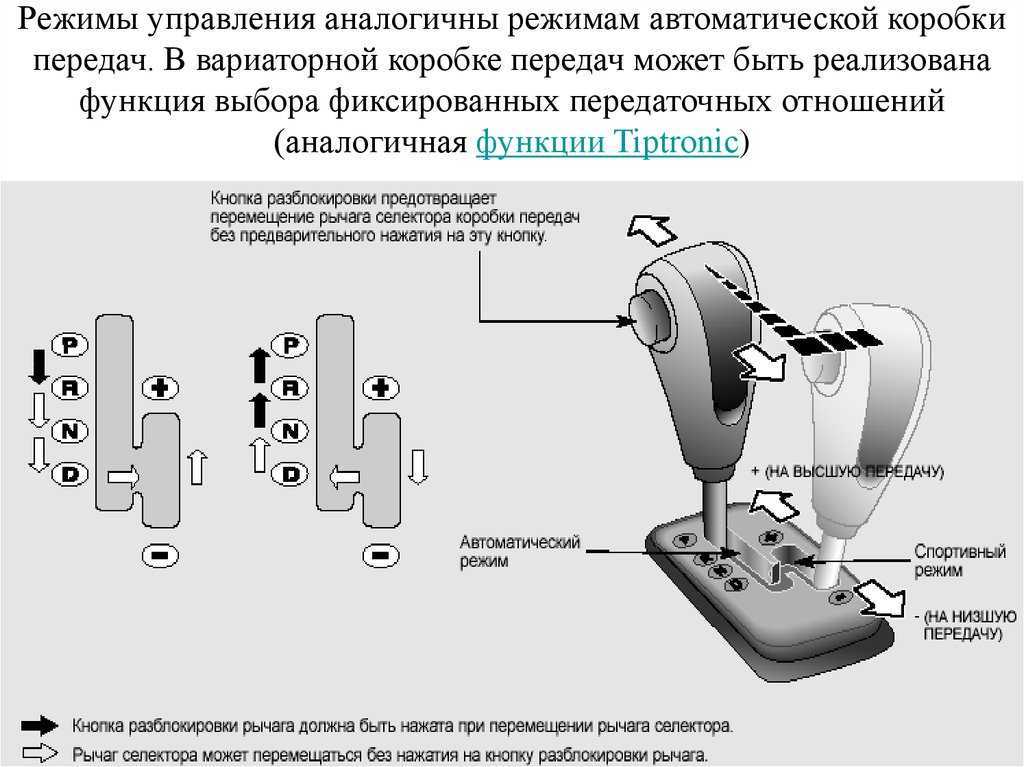

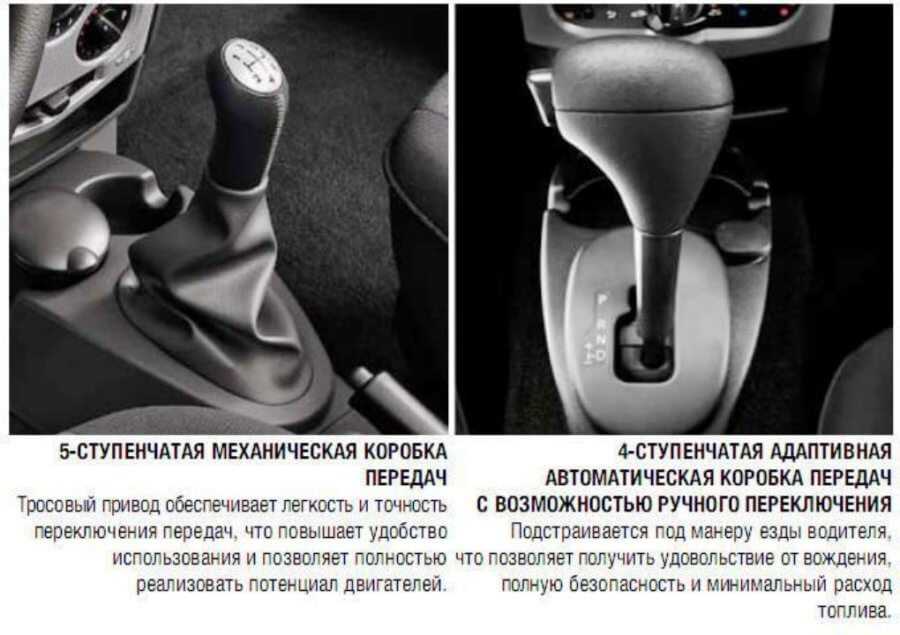

Режим работы автоматической коробки передач водитель выбирает рычагом селектора, устанавливая его в одно из следующих положений: P, R, N, D, L или S.

P (Park) – парковочная блокировка, режим парковки, при котором автомобиль неподвижен длительное время. Выходной вал коробки передач при этом заблокирован, а все элементы управления выключены.

R (Reverse) — задний ход. Не включается до полной остановки автомобиля, на многих современных моделях на режим R устанавливается блокировка. Если селектор коробки передач находится в этом положении, завести машину невозможно (в отличие от режимов Park и Neutral).

N (Neutral)  – режим нейтраль, используется при кратковременной стоянке или буксировке на близкие расстояния. В этом режиме все элементы управления выключены, а выходной вал не заблокирован, то есть машина может спокойно перемещаться.

D (Drive) – основной режим для движения вперед, при котором задействуются все ступени «автомата».

1 или L (Low) – низшая передача, при которой коробка не переключается выше первой ступени. Используется в сложных дорожных условиях, когда требуется движение малым ходом, например, при крутых подъемах в гору или затяжных спусках.

S (Sport) – спортивный режим, в котором «автомат» переключает ступени при более высоких оборотах вращения коленвала двигателя, наиболее близких к пику крутящего момента. Это нужно,  чтобы оптимально использовать мощность мотора и быстрее разгоняться.

2, 3 и 4 – встречающиеся на некоторых моделях режимы, при которых коробка передач не переключается выше второй, третьей или четвертой передачи соответственно. Они оптимальны при движении по горным дорогам или холмистой местности, а также при частых остановках.

У классических автоматов есть еще несколько полезных режимов работы, которые включаются отдельно.

O/D (Overdrive) – режим «автомата», в котором коробка передач переключается на более высокие ступени. При этом двигатель работает преимущественно на низких оборотах, экономя топливо. Обычно режим Overdrive активируется отдельной кнопкой прямо на рычаге селектора или возле него.

W (Winter или Snow) – «зимний» режим работы коробки передач. При его включении (обычно кнопкой возле рычага АКПП) автомобиль начинает движение со второй передачи. Переключения происходят более мягко и плавно на пониженных оборотах, чтобы исключить проскальзывание колес на скользкой дороге.

Kickdown – режим работы, при котором коробка передач позволяет быстро ускориться для обгона. Режим активируется автоматически при нажатии педали газа до упора. При этом «автомат» переключается на одну или две ступени вниз.

Плюсы и минусы

В числе главных плюсов «автомата» — комфортность управления автомобилем. Это особенно актуально в пробках и заторах, где часты остановки, активна работа педалью сцепления и переключение рычага передач. Другое достоинство автоматической коробки передач – в обеспечении более мягкого и щадящего режима эксплуатации двигателя и трансмиссии.

Неоспоримый минус «автомата» в меньшем КПД, чем у «механики». Речь идет о существенных потерях мощности в недрах коробки передач, а также более высоком расходе топлива (в среднем, на 15-20%). Также для некоторых водителей  «старой школы» большим минусом «автомата» является невозможность завести машину «с толкача» или вызволить буксующий автомобиль «враскачку». Кроме того, цена автомобиля с АКПП обычно выше, чем с «механикой».

Особенности эксплуатации

Из-за дороговизны ремонта АКПП автовладельцам полезно знать о некоторых нюансах её эксплуатации, чтобы не допускать возможных поломок.

Например, оставляя автомобиль на подъеме или спуске, рекомендуется воспользоваться стояночным тормозом. Благодаря этому механизм блокировки выходного вала коробки передач прослужит дольше. Чтобы избежать серьезных поломок и незапланированного ремонта «автомата», переключать его в режимы P и R можно только после полной остановки машины.

Есть несколько верных «симптомов», которые подскажут даже неопытному водителю о возможной скорой поломке «автомата». К ним относятся резкие рывки и толчки при переключении, запах гари и непривычный шум или гул, доносящийся из недр коробки передач. При наличии любого из этих признаков лучше сразу обратиться в сервис, чтобы избежать последующей непредвиденной поломки.

Если же АКПП сломалась на дороге и машина не едет, следует немедленно отправить машину в сервис. При этом важно помнить, что многие производители не рекомендуют буксировать автомобиль с АКПП на расстояния более 80 км и на скорости свыше 30 км/ч. Из-за отсутствия смазки, которая подается в «автомат» насосом при работающем двигателе, узлы и детали коробки  могут повредиться от перегрева. На длинные расстояния неисправную машину лучше транспортировать на эвакуаторе. В качестве альтернативы приемлемо неспешное буксирование на нейтрали с работающим двигателем.

Этапы работ

Устраним любую проблему с АКПП за 4 простых шага:

02

Расчёт

Проводим дефектовку АКПП , составляем список запчастей необходимых для ремонта.  Расчитываем стоимость и сроки ремонта.

03

Ремонт

Наши специалисты осуществят ремонт Вашего автомобиля с использованием только профессионального инструмента, на основе технологических карт и требований завода изготовителя

04

Результат

Ваша автоматическая коробка переключения передач снова в идеальном состоянии . На запчасти и работы предоставляется гарантия 1 год.

Предоставляем гарантию

На все выполненные работы и запчасти предоставляем гарантию 1 год или 40 000 километров пробега. Предоставляется также возможность бесплатно заменить масло и выполнить диагностику коробки через 1000 километров пробега после ремонта у нас. А также произвести бесплатное ТО АКПП каждые 10 000 километров.

Наглядно продемонстируем неисправности

Клиент может присутствовать при дефектовке автомата, наш мастер наглядно продемонстрирует имеющиеся неисправности у коробки, а также все изношенные и заменяемые детали.

Качественная диагностика

Наши специалисты смогут выполнить качественную диагностику автомата, они определят имеющиеся поломки, что и станет обязательным условием правильного ремонта трансмиссии.

Бесплатный эвакуатор

В пределах КАД мы предоставляем бесплатный эвакуатор, что позволяет с легкостью доставить автомобиль в сервис со сломанной коробкой передач. Эвакуация выполняется 24 часа в сутки, автомобиль мы доставляем на охраняемую парковку у нашего техцентра.

Опытные специалисты

В нашем сервисном центре работают опытные специалисты, которым хорошо известны особенности коробок передач от различных производителей.

Работаем по техническему регламенту

Сервис и ремонт АКПП выполняется в полном соответствии с техническим регламентом производителя коробок.

Короткие сроки работ

Даже самый сложный капитальный ремонт мы сможем выполнить за 3-5 дней, полностью восстановив ваш автомобиль.

Оригинальные запчасти

При восстановлении коробок мы используем исключительно оригинальные запчасти, а также рекомендованные производителем технические жидкости и расходники.

Наши механики в деле

Мы долго строили свою репутацию и теперь можем с гордостью утверждать — нам доверяют

Нужна консультация мастера?

перезвоним

быстро

консультация бесплатная и ни к чему Вас не обязывает.

Контакты

Ждём вас каждый день с 10:00 до 20:00

+7 (812) 607-14-44

Литовсксая ул. д.16Б
м.Лесная

П.С. Малый проспект д.1А
м.Спортивная

Мы в соц. сетях

Принимаем к оплате

Copyright © 2015 — 2023

Создание сайтов — Мегагрупп.ру

Устройство и принцип работы автоматической коробки передач

В 21 веке. люди стремятся не напрягаться лишний раз. Поэтому все больше водителей переходят на коробки-автомат и выбирают машины, которые требуют от них минимум участия. Да и производители авто медленно, но уверенно роботизируют автомобили, так что, чистая механика скоро будет только для ценителей.

Несмотря на все прелести, у АКПП есть один большой недостаток (собственно, как и у “механики”) — они сложно устроены. Мало кто из автолюбителей отважится самостоятельно перебирать коробку. Еще меньше тех, кто решится самостоятельно ремонтировать коробку-автомат.

Из чего же, из чего же сделаны коробки-автомат

Итак, классическая АКПП состоит из:

• гидротрансформатора. Состоит из насосного и турбинного колес, реактора;
• масляного насоса;
• планетарного редуктора. В конструкции шестерни, наборы муфт и фрикционы;
• электронной системы управления — датчики, гидроблок (соленоиды + золотники-распределители), рычаг селектора.

Устройство АКПП

Это основные элементы и они всегда одинаковые.

Гидротрансформатор — в АКПП выполняет функцию сцепления: передает и увеличивает крутящий момент от двигателя к планетарному редуктору и кратковременно отсоединяет трансмиссию от двигателя, чтобы переключилась передача.

Гидротрансформатор, схема

Насосное колесо соединено с коленвалом двигателя, а турбинное колесо — с планетарным редуктором через вал. Между колесами расположен реактор. Колеса и реактор оснащены лопастями определенной формы  Все элементы гидротрансформатора собраны в одном корпусе, который заполнен жидкостью ATF.

Гидротрансформатор

Планетарный редуктор. Состоит из нескольких планетарных передач.

Каждая планетарная передача состоит из солнечной шестерни, водила с шестернями-сателлитами и коронной шестерни.

Планетарная передача

Любой элемент планетарной передачи может вращаться или блокироваться (как мы писали выше, вращение передается от гидротрансформатора).

Схема работы планетарной передачи

Чтобы переключить определенную передачу (первую, вторую, заднюю и т. д.), нужно заблокировать один или несколько элементов планетарки. Для этого используются фрикционные муфты и тормоза. Подвижность муфт и тормозов регулируется через поршни давлением рабочей жидкости ATF.

Фрикционные диски (муфта)

Расположение фрикционов в АКПП

Электронная система управления. Точнее, электрогидравлическая, т.к. для непосредственного переключения передач (включения/выключения муфт и тормозных лент) и блокировки ГДТ используется гидравлика, а для регулировки потоков рабочей жидкости — электроника.

Система состоит из:

• гидроблока. Представляет собой металлическую плиту с множеством каналов, в которых установлены электромагнитные клапаны (соленоиды) и датчики. По сути, гидроблок управляет работой АКПП на основании данных, полученных от ЭБУ. Пропускает жидкость по каналам к механическим элементам коробки — муфтам и тормозам;

Гидроблок

• датчиков — частоты вращения на входе и выходе коробки, температуры жидкости, положения рычага селектора, положения педали газа. Также блок управления АКПП использует данные с блока управления двигателем;
• рычага селектора;
• ЭБУ — считывает данные датчиков и определяет логику переключения передач в соответствии с программой.

Принцип работы АКПП

Когда водитель заводит авто, вращается коленвал двигателя. От коленвала приводится масляный насос, который создает и поддерживает давление масла в гидравлической системе коробки. Насос подает жидкость на насосное колесо гидротрансформатора, оно начинает вращаться.

Лопасти насосного колеса перебрасывают жидкость на турбинное колесо, тоже заставляя его вращаться. Чтобы масло не попадала обратно, между колесами установлен неподвижный реактор с лопастями особой конфигурации — он корректирует направление и плотность потока масла, синхронизируя оба колеса. Когда скорости вращения турбинного и насосного колес выравниваются, реактор начинает вращаться вместе с ними. Этот момент называется точкой сцепления.

Как работает ГДТ

Дальше в работу включается ЭБУ, гидроблок и планетарный редуктор.

Водитель переводит рычаг селектора в определенное положение. Информацию считывает соответствующий датчик, передает в ЭБУ и она запускает программу, соответствующую выбранному режиму. В этот момент определенные элементы планетарного редуктора вращаются, а другие зафиксированы. За фиксацию элементов планетарного редуктора отвечает гидроблок: ATF под давлением подается по определенным каналам и прижимает поршни фрикционов.

Как работает поршень фрикционов

Как же АКПП переключает скорости?

Как мы уже писали выше, для включения/выключения муфт и тормозных лент в АКПП используется гидравлика.

Электронная система управления определяет момент переключения передач по скорости и нагрузке на двигатель.

Каждому диапазону скорости (уровню давления масла) в гидроблоке соответствует определенный канал.

Когда водитель давит на газ, датчики считывают скорость и нагрузку на двигатель и передают данные в ЭБУ. На основании полученных данных ЭБУ запускает программу, которая соответствует выбранному режиму: определяет положение шестерен и направление их вращения, рассчитывает давление жидкости, отдает сигнал на определенный соленоид (клапан) и в гидроблоке открывается канал, соответствующий скорости.

По каналу жидкость поступает к поршням муфт и тормозных лент, которые блокируют шестерни планетарного редуктора в нужной конфигурации. Так включается/выключается нужная передача.

Как работает АКПП

Переключение передач зависит и от характера набора скорости: при плавном ускорении передачи повышаются последовательно, при резком разгоне сначала включится пониженная передача. Это также связано с давлением: при плавном нажатии на педаль газа давление растет постепенно и клапан открывается постепенно. При резком же разгоне давление повышается резко, сильно давит на клапан и не дает ему открыться сразу.

Электроника существенно расширила возможности автоматических коробок. К классическим преимуществам гидромеханических АКПП добавились новые:  разнообразие режимов, способность самодиагностики, адаптивность под стиль вождения, возможность выбирать режим вручную, экономия топлива.
