Каталог значков на приборной панели автомобиля
Расшифровка символов на приборной панели.
Предлагаем нашим читателям самый полный список значков-символов, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также и электронное управление двигателем. Вся информация с датчиков стекается в бортовой компьютер автомашины. В случае какой-либо ошибки, поломки или другой необходимости сообщить водителю важную информацию, автопроизводители предусмотрели на приборной панели большое количество сигнальных символов и надписей, которые при определенных условиях тут-же загораются. К всеобщему сожалению, такое большое разнообразие сигнальных символов на приборной панели машины путает многих наших водителей, а иногда даже просто пугает. Мы собрали для вас дорогие читатели более 150 сигнальных значков-символов, которые встречаются сегодня в более-чем в 2000 автомобилях. В данный обзор включены 30 автомобильных марок машин.
Почему значки-символы на приборной панели разного цвета?
Производители автомобилей предусмотрели в них несколько видов таких надписей и символов на приборной панели, разделив их по цвету (цветовой гамме). Например, если вы видите на приборке (на приборной панели) не красный значок-символ, а например зеленый или синего цвета, то ваша автомашина скорее всего работает по-прежнему в нормальном режиме и Вы спокойно можете продолжать движение. Но тем не менее, вы ни в коем случае не должны игнорировать появление любого предупреждающего сигнала на приборной панели.
Если на данной панели появился красный значок-символ, то электронная система автомобиля заранее предупреждает вас о потенциальной серьезной проблеме.
Если на приборной панели появился желтый или оранжевый значок-символ, то автомобиль также предупреждает вас о том, что вашему автомобилю возможно требуется техническое обслуживание, или диагностика, или ремонт.
Обратите друзья ваше внимание на тот момент, когда значок-символ мигает, в таком случае Вы не должны затягивать на долго с поездкой в автотехнический центр.
И так уважаемые читатели приступим и начнем наши разъяснения с наиболее важных и серьезных значков-символов на приборной панели, а далее в порядке убывания и по их значимости (важности) мы продолжим постепенно описывать данные значения значков-символов находящихся на приборных панелях автомобилей.
Предупреждающие символы — Серьезные предупреждения.
Если вы видите на приборной панели какой-либо из ниже указанных следующих символов, ни в коем случае не игнорируйте данное предупреждение. Немедленно остановитесь, заглушите двигатель и далее срочно обратитесь в автотехнический центр или автосервис.
Внимание! Нижеуказанные предупреждающие символы (значки) не должны быть Вами проигнорированны. В противном случае ваш автомобиль в любой момент может быть серьезно поврежден.
Предупреждающие индикаторы тормозной системы.
| ||
Система охлаждения двигателя, индикатор температуры.
| ||
Уровень масла в двигателе или давление масла.
| ||
Датчик индикатора уровня масла в двигателе.
| ||
Индикатор зарядки аккумулятора.
|
Обычные и общие значки-символы на приборной панели.
Следующие символы на приборной панели автомобилей предназначены для того, чтобы предупреждать водителя о плановых потребностях их автомашины и напоминать им о том, что необходимо в этом случае сделать. Например, данный вид значков-символов предупреждает Вас о низком уровне стеклоомывающей жидкости или о том, что вы не закрыли за собой плотно дверь. Этот вид значков-символов может загораться как на самой приборной панели, так и на информационно-развлекательной системе автомобиля (на экране по центру консоли).
Напоминание о не пристегнутом ремне безопасности
| |||
Символ дверей автомобиля. Может предупреждать о не закрытой двери.
| |||
Уровень топлива, индикатор низкого уровня топлива.
| |||
Значок жидкости стеклоомывателя. Низкий уровень жидкости.
| |||
Контроль давления в шинах. Если загорелся, то в шинах упало давление.
| |||
Check Engine — Чек двигателя. Ошибка работы двигателя. Подробнее…
| |||
Напоминание о необходимости технического обслуживания автомобиля.
|
Осветительные значки и символы в автомобилях.
Ниже представлены все индикаторы на приборной панели, которые связаны с системой освещения вашего автомобиля. Многие значки-символы многие из нас наверняка видели в своей автомашине. Большинство из них загораются зеленым или синим цветом.
Значок включенных фар.
| |||
Символы неисправности фар.
| |||
Значок включенного дальнего света.
| |||
Включена автоматическая система ближнего света. Датчик света.
| |||
Автоматическая система управления дальним светом.
| |||
Значок о выравнивании фар. Если горит, то необходима диагностика.
| |||
Неисправность поворотников.
| |||
Индикатор дневных световых огней.
| |||
Неисправность лампочки в задних фарах.
| |||
Символ габаритных огней.
| |||
Символ задних противотуманных фар.
| |||
Стрелки, указывающие на работу поворотников или включенную аварийную сигнализацию.
|
Информационные дисплеи на приборной панели для технических сообщений и предупреждений.
В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы в первую очередь для того, чтобы сообщать водителю более подробную информацию об автомобиле, а также о многих работающих системах в автомобиле. Как правило этот информационный экран установлен в машине по центру приборной панели.
На авторынке в наше время существует огромное количество автомобилей, которые оснащены подобным экраном, данный экран способен выводить на дисплей различную информацию об ошибках, различные предупреждения и т.п. сигналы.
Символы неисправности систем автомобиля и предупреждения о безопасности.
Если Вы увидите на приборной панели указанные значки-символы, то обратитесь друзья напрямую к дилеру или в автосервис как можно быстрее. Внимание! Символы (значки) указаны в порядке их важности, от серьезных к менее серьезным предупреждениям.
Значок загорается вместе с появлением предупреждения-сообщения на приборной панели.
В Европейских автомобилях желтый знак(цвет) означает неисправность системы контроля устойчивости.
| |||
Ошибка подушки безопасности.
| |||
Индикатор не активных боковых подушек безопасности.
| |||
Предупреждение о не пристегнутых ремнях безопасности водителя и переднего пассажира.
| |||
Предупреждение о непрестегнутых ремнях безопасности задних пассажиров.
| |||
Индикация сигнализации автомобиля / Значок Иммобилайзера.
| |||
Ошибка коробки передач. Неисправность АКПП.
| |||
Предупреждение о перегреве АКПП или системы привода.
| |||
Перегрев коробки передач или проблема со сцеплением.
| |||
Слишком большая температура масла в коробке передач.
| |||
Неисправность усилителя рулевого управления.
| |||
Стояночный тормоз (ручник).
| |||
Низкий уровень тормозной жидкости.
| |||
Антиблокировочная тормозная система.
| |||
Символ о износе тормозных колодок.
| |||
Проблемы с электронным управлением тормозной системы.
| |||
Неисправность электрического стояночного тормоза (ручник).
| |||
Предупреждение о необходимости нажать педаль тормоза перед запуском двигателя или перед переключением коробки передач.
| |||
Система контроля за давлением в шинах. При появлении проверьте давление.
| |||
Check Engine — Чек двигателя. Подробнее здесь…
| |||
Проверьте электрооборудование двигателя.
| |||
Снижение мощности двигателя.
| |||
Неисправность двигателя.
| |||
Лямбда-зонд. Индикатор неисправности датчика кислорода.
| |||
Не закрыт бензобак. Воздух в топливной системе.
| |||
Символ, указывающий на наличие информационного сообщения в системе.
| |||
Необходимость ознакомиться с руководством по эксплуатации автомобиля.
| |||
Перегрев или неисправность катализатора.
| |||
Низкий уровень охлаждающей жидкости.
| |||
Проблемы с охлаждением двигателя / Низкий уровень охлаждающей жидкости.
| |||
Проблема с электронной системой управления дроссельной заслонкой.
| |||
Индикатор загрязнения воздушного фильтра.
|
Значки-символы на приборной панели систем помощи и безопасности.
Новые автомобили кроме стандартных пиктограмм на приборной панели имеют множество новых неизвестных многим символов, которые относятся к индикации многих функций систем безопасности и помощи водителю.
Индикация системы контроля тяги.
| |||
Низкая скорость автомобиля / Система помощи спуска с горы.
| |||
Режим движение по бездорожью на маленькой скорости.
| |||
Система стабилизации выключена.
| |||
Различные индикаторы контроля стабильности и устойчивости — Выключена.
| |||
Система динамической стабилизации выключена.
| |||
Неисправность антипробуксовочной системы / Неисправность электронной тормозной системы.
| |||
Система предупреждения о заносе автомобиля / Система контроля устойчивости.
|
Специальные и дополнительные значки-символы на приборной панели автомобилей.
Все символы и индикаторы которые мы внесли в эту группу, напрямую связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают следующее, что в данный момент времени они активны. Другие же символы при появлении их на приборной панели сообщают водителю о том, что появилась проблема с работой той или иной функции. Как правило при таких проблемах высвечиваются либо желтые, либо красные значки-символы.
Неисправность крыши в кабриолете.
| |||
Индикация обнаружения бесконтактного ключа.
| |||
Ключ не обнаружен.
| |||
Индикатор предупреждения отрицательной температуры на улице.
| |||
Предупреждение водителю о необходимости отдыха.
| |||
Система предупреждения об опасном сближении автомобиля с другими ТС.
| |||
Индикация легкого доступа в автомобиль.
| |||
Индикация включенного круиз-контроля.
| |||
Значок включенного круиз-контроля.
| |||
Активный адаптивный круиз-контроль.
| |||
Проблемы с круиз-контролем.
| |||
Автоматический ограничитель скорости (ASL).
| |||
Система контроля полосы и безопасность проезда перекрестков.
| |||
Система безопасности столкновения выключена или неисправна.
| |||
Предупреждение об опасности столкновения в задней части машины.
| |||
Система оповещения об опасности столкновения в передней части машины.
| |||
Предупреждение о пешеходе на дороге.
| |||
Система предупреждения о нахождении автомобиля в мертвой зоне.
| |||
Система помощи при парковке.
| |||
Система предупреждения о нажатой педали тормоза.
| |||
Включена система режима работы подвески СПОРТ.
| |||
Режим буксировки / Индикация наличия прицепа.
| |||
Различные символы экономии топлива:
| |||
Функция запуска системы стоп-старт.
| |||
Неисправность системы старт-стоп.
| |||
Включен режим экономии топлива.
| |||
Включен режим экономии топлива.
| |||
Предупреждение о необходимости перейти на другую передачу (МКПП).
| |||
Индикация спорт-режима автомобиля.
| |||
Различные значки в полноприводных автомобилях:
| |||
Включен полноприводный режим (AWD).
| |||
Привод на все четыре колеса.
| |||
Блокировка дифференциала.
| |||
Блокировка заднего дифференциала.
| |||
Неисправность полного привода.
| |||
Система помощи спуска с горы или система безопасности при движении в гору.
|
Символы и значки на приборной панели гибридных автомобилей.
За последние несколько лет в авто-мире появилось немало гибридных и электрических автомобилей, которые имеют совсем новые специфические значки-символы на приборной панели. В большей своей части эти специальные символы в гибридных автомобилях обозначают следующее, а именно, как работает гибридная система и в каком именно режиме она действует. Внимание! Мигающий значок на приборной панели гибридной машины, как правило означает какую-либо проблему с самим автомобилем. В этом случае Вы обязательно должны обратиться в автотехнический центр к дилеру.
Неисправность аккумулятора.
| ||
Предупреждающий индикатор электронной системы.
| ||
Высокое напряжение аккумуляторной батареи.
| ||
Индикатор низкого напряжения аккумуляторной батареи.
| ||
Мощность ограничена.
| ||
Индикатор зарядки аккумуляторной батареи.
| ||
Режим тяги на одном электродвигателе.
| ||
Готовность гибридной установки.
| ||
Режим тяги на одном электродвигателе.
| ||
Система внешней звуковой системы для предупреждения пешеходов о движении электроавтомобиля. Неисправность.
|
Символы (значки), используемые в дизельных автомобилях.
Ниже нами представлены значки-символы приборной панели, которые используются в дизельных автомобилях.
Индикация работы свечи накаливания.
| |||
Предупреждение о сажевом фильтре.
| |||
Предупреждение о проблемах с выхлопом из-за сажевого фильтра.
| |||
Вода в топливной системе.
|
Обозначение значков и символов на панели приборов автомобиля
Содержание
- 1 Общепринятые значки на приборной панели
- 1. 1 Уровень бензина
- 1.2 Лампочка включенного ручника
- 1.3 Подушки безопасности Airbag
- 1.4 Значок уровня заряда аккумулятора
- 2 Расшифровка цветов лампочек
- 3 Значки неисправностей на панели приборов
- 3.1 Восклицательный знак в треугольнике на панели приборов
- 3.2 Значок двигателя — Check Engine
- 3.3 Уровень масла
- 3.4 Ошибка КПП (АКПП или МКПП)
- 4 Индикаторы системы стабилизации
- 4.1 ABS (Antiblockier System)
- 4.2 ESP (Electronic Stability Programm)
- 5 Индикаторы внешних световых приборов автомобиля
- 6 Электронные дисплеи для сообщений
- 7 Значки на гибридных машинах
- 8 Значки на полноприводных машинах
- 9 Значки на дизельных двигателях
- 10 Дополнительные индикаторы
Современные автомобили имеют электронные системы контроля и автоматики, причем все текущие параметры выводятся на приборную панель. К сожалению, не все автовладельцы знают суть обозначений значков на панели приборов, что крайне важно для успешной и безопасной эксплуатации транспортного средства. Для упрощения понимания технического состояния авто символы группируются по назначению, важности и цвету засветки.
Общепринятые значки на приборной панели
Каждый автомобиль независимо от года выпуска снабжен световой сигнализацией, которая информирует о важных факторах для работы транспортного средства, причем группа значков имеет общепринятый характер.

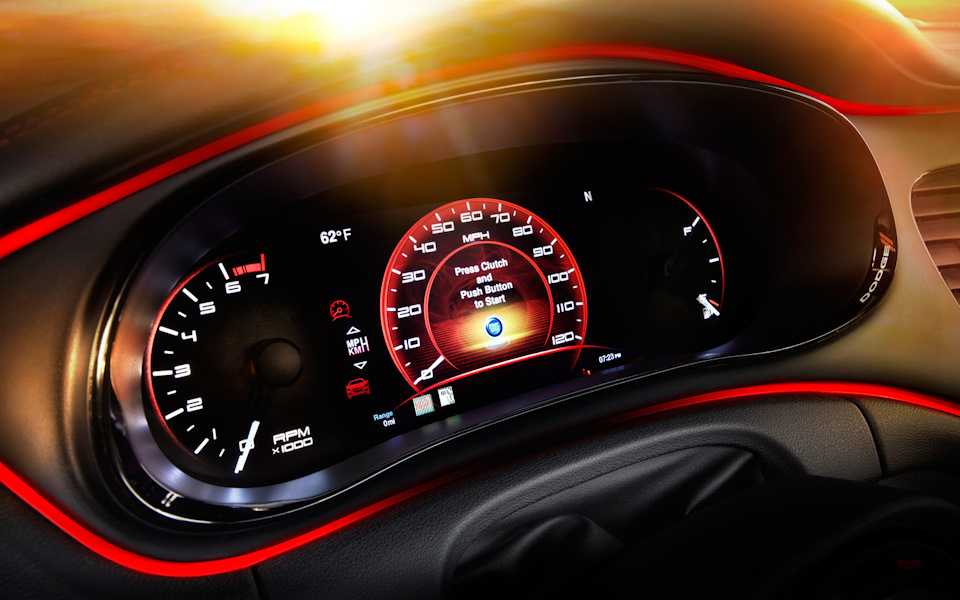

Оригинальная панель приборов
Уровень бензина
Индикатору уровня топлива уделяется особое значение, поэтому он выполняется в различных модификациях от стрелочных до полностью световых. Для привлечения внимания в случаях остатка малого количества топлива обязательно выполнена дублирующая «лампочка», которая начинает мигать при необходимости срочной дозаправки (бензин на нуле). От начала мигания до полного осушения бака обычно можно проехать порядка 50 км, причем непрерывное свечение обозначает, что двигатель может заглохнуть в любую минуту. В ряде моделей сигнализатор не мигает предупреждающе, а просто загорается.
Сам индикатор представляет собой шкалу с условной разбивкой от пустого «E» до полного «F» бака. В старых авто на показания датчика мог влиять угол уклона авто. Топливо в баке отливало к одному краю, в следствии чего поплавок менял свое положение. На современных авто данная проблема решена установкой двух датчиков.

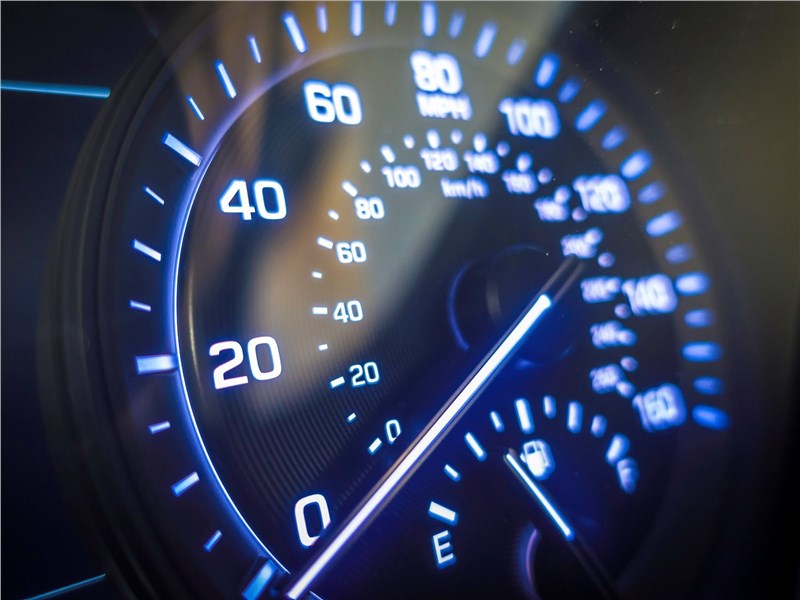

Индикация топлива
Лампочка включенного ручника
Сигнальный значок красного, желтого или оранжевого цвета в виде круга с боковыми лепестками и английской буквой «P» (Парковка) в центре загорается, когда включен ручной тормоз. Красная подсветка обусловлена необходимостью повышенного внимания, связанного с невозможностью продолжения движения или начала движения.
Лампочка значка связана с датчиком рычага ручного тормоза, поэтому она зажигается при даже небольшом смещении рычага или изменении регулировки свободного хода. Частой причиной является отказ датчиков или контакторов. В любом случае подсветка значка требует остановки и проверки состояния ручного тормоза.
Индикация стояночного тормоза
Подушки безопасности Airbag
Каждый современный автомобиль оснащен подушкой безопасности, причем это не только дорогостоящий компонент, а сложная электронная система со своими датчиками и управляющим компьютером. Любые сбои в работе системы безопасности отражаются загоранием персональной контрольной иконки на приборной панели.
Все приспособления системы безопасности объединены в единую систему с сигнализацией единой лампочкой (выглядит как пристегнутый ремнем человечек), поэтому даже проблемы в ремнях безопасности сигнализируются подсветкой соответствующей лампы. Рекомендуется незамедлительно посетить СТО для проверки системы безопасности.
Ошибка может подсвечиваться при банальном размещении тяжелого предмета на сидении пассажира. Датчик фиксирует присутствие не пристегнутого «пассажира». Достаточно переместить предмет или защелкнуть замок ремня безопасности – сигнализатор потухнет.
Сигнализация ошибки подушки безопасности
Значок уровня заряда аккумулятора
Восклицающий знак в виде аккумулятора загорается красным цветом на панели приборов как признак проблем в бортовой сети. Первично при включении зажигания светящаяся лампа обозначает, что цепь исправна, но при заведенном двигателе бортовая сеть переходит на питание от генератора, а аккумулятор только заряжается.
Подсветка ламы при работающем двигателе обозначает проблемы в цепи зарядки аккумулятора или падение напряжения от генератора, т.к. сам световой датчик подключен по мостовому принципу и загорается при возникновении разницы потенциала напряжений аккумулятор/генератор. Сигнализация лампы – это обозначение отсутствия зарядки аккумулятора, но не указывает на причины, которые могут быть связаны с генератором, АКБ или проводниками. Долгое путешествие на транспорте от батареи, особенно при включении энергоемких приборов невозможно, поэтому рекомендуется без отлагательств посетить СТО.
Сигнализация уровня заряда аккумулятора
Расшифровка цветов лампочек
Графические обозначения у разных автопроизводителей несколько отличаются, но все же имеют единую группировку по цвету подсветки, на что можно опираться в понимании, что происходит с транспортом:
- Красные иконки загораются, предупреждая об опасном рабочем режиме. Устранение поломки требует немедленного вмешательства, а продолжение движения крайне нежелательно, т.к. может быть опасно отказом систем или даже выходом из строя силового агрегата. Красный сигнал – аварийный;
- Индикаторы желтого или оранжевого цвета предупреждают о сбоях в работе, неисправностях или необходимости выполнения действий по управлению. Достаточно запомнить, что загорается «желтый» — значит уделите повышенное внимание управлению;
- Лампочки с зеленой или синей подсветкой информируют об активности сервисных функциях транспортного средства. Их главное назначение напоминать о включенном функционале.
Вариации информационных значков на панели приборов
Значки неисправностей на панели приборов
Значки на панели автомобиля, обозначение которых несколько отличается у автопроизводителей, разделены на группы, причем самыми важными являются с красной подсветкой, что обозначает необходимость остановки транспортного средства и проверки рабочего состояния. Игнорирование сигналов неисправности может привести к катастрофической ситуации на дороге и полному выходу из строя авто.
Отдельно стоит отметить, что щиток приборов может иметь несколько вариантов подсветки с дополнительными элементами, уточняющих состояние автомобиля.
Информационные значки неисправностей
Восклицательный знак в треугольнике на панели приборов
Тормозная система – важнейший функционал для безопасности движения, поэтому ей уделено особое внимание. На современных авто устанавливается несколько вспомогательных систем, причем они завязаны в единую систему контроля торможения и курсовой устойчивости, поэтому любое отклонение рабочего режима от нормы сигнализируется на приборной панели как восклицательный знак в треугольнике оранжевого или красного цвета.
Автомобильный транспорт может не обнаруживать серьезных изменений в торможении, но даже периодическое загорание восклицательного знака требует немедленного обращения на СТО или проведения ремонта. Сигнализация может гореть по массе причин, главными из которых являются:
- Индикация низкого уровня тормозной жидкости в бачке, что свидетельствует о выработке деталей или разгерметизации гидравлики. Временным решением является доливка;
- Образования пузырьков газа в тормозной жидкости вследствие перегрева и снижения технических характеристик состава. Необходима замена с качественной прокачкой гидравлической системы, чтобы ее промыть и выгнать пузырьки газа. Для продолжения движения, резко охлаждать горячие колодки не допустимо, т.к. это приводит к деформационным проявлениям;
- Критический или неравномерный износ тормозных колодок, а также заедание механизма, что снижает эффективность и правильность тормозного пути, т.е. включение тормоза происходит с отклонениями. Требуется замена колодок и проверка механики;
- Нештатная ситуация, которая может обозначать, что двигатель запущен, но открыта дверь, капот, багажник.
Восклицательный знак в треугольнике на панели приборов
Значок двигателя — Check Engine
Подсветка индикатора на приборной доске в виде двигателя или с надписью «Check Engine» свидетельствует о необходимости проверки всех систем и датчиков, т. е. с транспортом произошло нечто, что не соответствует нормативам рабочего режима. Это признак необходимости посещения СТО или проведения диагностики, поиска причин, т.к. время не терпит, дальнейшая эксплуатация транспорта может привести к его поломке.
Если загорается чек «Check Engine», то рекомендуется проверить ряд возможных причин:
- Открыта крышка топливного бака или потеряна герметичность топливной системы, т.е. треснула крышка на горловине бака, уплотнители потеряли свои технические характеристики. Проверить топливную систему на герметичность;
- Используется некачественное топливо или стал барахлить лямбда-зонд (датчик кислорода в выхлопной системе). Необходима замена топлива или замена зонда, причем если игнорировать предупреждение, то из строя может выйти дорогостоящий катализатор;
- Может означать, что вышел из строя катализатор, при этом дополнительным подтверждающим фактором является снижение мощности двигателя почти вдвое. Необходим срочный ремонт с заменой деталей;
- Неисправность датчика массового расхода топлива или зависящих от его работы других элементов. К примеру, пропадание искры зажигания, нарушение состава топливной смеси и прочее. Дополнительным признаком является неустойчивая работа двигателя с падением мощности, приемистости и повышением расхода топлива. Игнорирование индикации чека «Проверьте двигатель» на панели приборов приводит к ухудшению общего состояния двигателя;
- Проблемы с бензонасосом или засорена топливопроводная система и форсунки. Обычно это следствие низкого качества топлива или масла, но может обнаруживаться при интенсивной эксплуатации авто в жестких условиях;
- Проблемы с уровнем масла или снижение его качества, что отразилось на снижении его уровня в картере, снижении давления, подтекании смазки через уплотнители или трещины. Это опасный «диагноз для здоровья», требуется тщательная проверка системы смазки с выявлением причин, а не только устранением признаков неисправности;
- Не исключается вероятность проблем с КПП.
Значок двигателя — Check Engine
Уровень масла
Без качественной и стабильной смазки двигатель долго не просуществует, поэтому современные авто обязательно снабжаются датчиками уровня и давления масла, значок которого на панели высвечивается в виде масленки. Также можно встретить стрелочный индикатор давления масла, причем стрелка условно указывает на создаваемое давление в системе. Дополнительные значки или надписи рядом с масленкой уточняют причину аварийной сигнализации.
Мигание сигнализатора не столь критично, но требует обязательного выяснения причин. Частыми причинами для включения сигнализации являются:
- Снижение уровня масла в картере по причине естественной выработки (сгорания) или подтекания через уплотнители, трещины. Требуется осмотр агрегата и доливка уровня;
- Снижение давления масла из-за выработки деталей или потери маслом технических характеристик. Требуется полная диагностика системы смазки, а также замена масла или проведение капитального ремонта. Лампа должна гаснуть на повышенных оборотах;
- Восклицательный знак масленки на панели приборов загорается также при засорении масляного фильтра с падением давления в магистрали. Смена масла обязательно должна проводиться со сменой фильтра, т.к. его ресурс ограничен, и он физически не способен пропускать очищенную смазку, сбрасывая давление через клапан. Газовать, чтобы потухла лампочка, нет смысла, требуется ремонт.
В любом случае сигнализация «масленки» требует внимания к двигателю, причем не выяснение причин, а только устранение признаков сигнализации может привести к ускоренной выработке двигателя со снижением технических характеристик и в дальнейшем необходимостью проведения внепланового капитального ремонта.
Сигнализация системы смазки
Ошибка КПП (АКПП или МКПП)
Подсвечивание сигнализации ошибки КПП свидетельствует о невозможности дальнейшего движения или что не рекомендуется продолжать движение. В виду большого ассортимента видов КПП и их конструкционных особенностей единой знаковой сигнализации не существует, и иконки могут выглядеть по-разному. Могут высвечиваться как значки в виде шеврона, так и прямая надпись об ошибке КПП.
Несмотря на то, что АКПП и МКПП имеют большие отличия в структуре и в первую очередь количеством электроники, причины возникновения ошибок схожие:
- Низкий уровень масла в коробке, что может быть связано с его выгоранием из-за низкого качества и протеканием через уплотнители, трещины. Частым случаем сигнализации об этих проблемах происходит при низких температурах окружающей среды или при парковке под большим уклоном. Прогрев масла за счет работы двигателя обеспечивает более высокий уровень – временное решение проблемы;
- Большая механическая выработка, которая влияет на уровень масла, рабочую температуру, что и регистрируется датчиками;
- Программный сбой (для АКПП) или выход из строя электрики (датчики, проводка). Автомат срабатывает при любой причине, а двигатель может не заводиться или глохнуть.
Не рекомендуется продолжать длительное движение без установки причин сигнализации об ошибке, а также до устранения неисправности.
Информационный значок неисправности АКПП
Индикаторы системы стабилизации
Важные для управления автомобилем системы имеют дополнительные обозначения символов на приборной панели, это связано с необходимостью информирования для безопасного управления транспортным средством.
ABS (Antiblockier System)
Если загорелась приборная доска с сигнализацией ABS, то произошел сбой или отказ в системе регулирования усилий торможения, что негативно отражается на курсовой устойчивости при резком торможении. Если на табло лампочка зажглась и потухла, то страшного ничего нет (это сигнализирует о срабатывании данной системы, это нормально), а вот при постоянном моргании или свечении рекомендуется немедленно обратиться в сервисный центр для диагностики и исправления сбоя.
Движение без ABS-системы по скользким и сыпучим дорожным покрытиям крайне опасно, т.к. транспорт будет при резком торможении совершенно непредсказуемо двигаться. Причиной сбоя АВС может быть неравномерная или критичная выработка тормозных колодок, механическое заедание деталей, программный сбой, подтекание тормозной жидкости.
ESP (Electronic Stability Programm)
Сигнализация на приборной панели надписи ESP свидетельствует об отказе дополнительной системы курсовой устойчивости. С одной стороны это несущественно влияет на управление транспортом и можно продолжать движение, но отказ системы особенно ощущается в поворотах в условиях скользкой или сыпучей дорожной поверхности.
ЕСП работает совместно с ABS, поэтому диагностику рекомендуется проводить комплексно, причем причины отказа аналогичны и относятся к механической выработке узла и программным сбоям. Периодическое зажигание сигнализатора свидетельствует об активности данной системы и не несет угрозы машине.
Информационные значки систем курсовой устойчивости
Индикаторы внешних световых приборов автомобиля
Для безопасного движения транспорта в условиях недостаточной видимости предусмотрены осветительные приборы, причем их функционирование или отказ сигнализируется на панели приборов своими значками с «информационным» зеленым или синим цветом:
- Переключение фар на дальний свет отмечается подсветкой лампочки синего цвета со значком фары с «поднятым» потоком лучей;
- Сигнализаторы поворотов имеют свои лампочки на приборной панели, которые загораются желтым, оранжевым или зеленым цветом в такт с морганием внешних приборов. Если на панели приборов не обнаруживается «моргание поворота», то, скорее всего, лампочка во внешних сигнализаторах сгорела;
- Обязательным для авто является подсветка максимальных габаритов, которая также имеет сигнализацию зеленой или голубой лампочкой на панели приборов. При этом с «габаритами» одновременно включается подсветка приборной панели, которая имеет большое значение не только для улучшения информационного восприятия, а для снижения усталости глаз и видимости органов управления.
Примеры значков световых приборов
Индикаторы внешних световых приборов автомобиля имеют особое значение не только в условиях темноты, а также при большой освещенности, когда судить о включении поворота возможно только по лампочке на приборной панели.
Электронные дисплеи для сообщений
Электронные дисплеи для сообщений не только уточняют обозначение символов на приборной панели, но и выводят дополнительную информацию, связанную с рабочими режимами транспортного средства, которые контролируются бортовым компьютером. Так часто в ПО вшиты функции измерения температур для контроля и регулирования микроклимата в салоне авто, а также считывание информации по пройденному пути с ведением расчета расхода топлива, в том числе подключение иммобилайзера.
Несмотря на то, что многие функции и информационные сообщения унифицированы, каждый автопроизводитель старается добавить собственный функционал, так иконка «ключик» с разным форматом обозначает разные «поломки».
Информационная панель на приборной доске
Значки на гибридных машинах
Гибридные машины – современный переходный вид транспорта, использующий одновременно тягу ДВС и электродвигателя, поэтому информационная панель приборов значительно отличается расширением дополнительных значков. Они описывают рабочие режимы и переходы силовой установки, почему и существует большое разнообразие специальных значков.
Принцип группирования по цвету и назначению сигнализаторов сохранился, поэтому обнаружение подсветок красного или оранжевого цвета требует внимания к авто с целью выяснения причин регистрации сбоев или отклонения рабочих режимов. Стоит отметить, что гибридная техника очень сложная по структуре и имеет большие взаимосвязи в системах, поэтому игнорирование предупредительных сигналов может быстро привести к выходу из строя машины с дальнейшим сложным и дорогостоящим ремонтом.
Вариации информационных значков гибридных авто
Значки на полноприводных машинах
Обозначение символов на приборной панели полноприводных машин практически ничем не отличается, но для информирования режимов работы коробки передач и раздатки в различных условиях и на разных дорожных покрытиях добавлены индивидуальные индикаторы.
Для внедорожников важными сигнализаторами являются переключение и блокировка мостов. Часто эти лапочки группируются с контуром авто, причем различная подсветка «колес» и «осей» информирует о рабочих автоматических или ручных режимах. Задний и передний контур отображаются отдельно.
Вариации информационных значков для полноприводных авто
Значки на дизельных двигателях
Дизельные двигатели отличаются не только по топливу, но и по принципу его сгорания, а значит, есть особые условия для бесперебойной работы, по этой причине дизель снабжается дополнительными сигнализаторами-значками на приборной панели.
Важность индикаторных приборов в том, что они засвечиваются при недопустимом рабочем режиме: неисправности в системе очистки газов, проблемы в катализаторе, попадание воды в топливо или необходимость обслуживания топливной системы, индикаторы фильтров и активация свечей подогрева воздуха, кнопка которого имеет свою лампочку.
Игнорирование предупредительной информации приводит к тяжелому режиму работы двигателя, а значит к быстрой выработке всего агрегата.
Вариации информационных значков для дизельных авто
Дополнительные индикаторы
Несмотря на общую спецификацию и унификацию информационных значков и индикаторов, каждый автопроизводитель снабжает приборный щит дополнительными сигнализаторами, которые важны для комфорта и обслуживания транспортного средства.
К таким общепринятым дополнительным индикаторам можно отнести:
- Индикатор открытых дверей, капота, багажника, крыши кабриолета;
- Дополнительные топливные сигнализаторы для привлечения внимания и дублирования системы контроля уровня топлива в баке;
- Контроль ремней безопасности, вернее напоминание о необходимости использования ремня безопасности и его надежном защелкивании;
- Предупреждение о пониженном уровне жидкости в бачке омывателя стекол;
- Включение подогрева стекол.
Индикаторы дополнительных и специальных систем
Из-за отсутствия унификации, необходимости вывода совершенно разной информации и больших конструкционных отличий значки на приборной панели автомобиля имеют различия по внешнему виду и комплекту. Более точную информацию и расшифровку, описание рекомендуется обязательно изучить по эксплуатационным документам конкретного транспортного средства, что исключит вероятность создания неопознанной информационной ситуации (загорелась незнакомая лампочка).
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Что вам нужно знать о разработке систем контроля скорости транспортных средств
Превышение скорости является растущей проблемой как в сельской, так и в городской местности. Количество аварий, связанных с превышением скорости, остается высоким. Вот некоторые сведения о системах контроля ограничения скорости автомобиля и о том, почему все больше и больше людей обращаются к ним.
Быстрая навигация
- Каким компаниям может понадобиться разработка системы управления скоростью автомобиля?
- Что необходимо для разработки системы управления скоростью автомобиля?
- Полезна ли система ограничения скорости автомобиля для обычных водителей?
Водителям необходимо постоянно оценивать свою скорость и вождение, чтобы определить безопасную скорость для текущих дорожных условий, других транспортных средств, пешеходов и тысяч других вещей, которые могут произойти в любой момент. Выбрать лучшую скорость стало сложнее, так как автомобили стали тише и плавнее, а крейсерская скорость увеличилась. Это привлекло внимание к безопасности вождения.
Большинство новых функций безопасности устанавливаются на заводе, но для старых автомобилей требуются решения и устройства послепродажного обслуживания. Существует широкий спектр устройств контроля скорости, таких как ограничители максимальной скорости, автоматические ограничители скорости, бортовые устройства мониторинга и регистраторы аварий. Ограничение максимальной скорости вашего автомобиля обычно осуществляется либо с помощью систем управления двигателем, либо с помощью устройства, которое напрямую управляет дроссельной заслонкой или топливными форсунками. Системы круиз-контроля также можно отнести к разряду систем ограничения скорости транспортных средств. Они удобны для поддержания минимальной скорости, но не контролируют поведение водителя, поскольку просто поддерживают ту скорость, которую водитель устанавливает для них.
В современной дорожной среде необходима автоматическая система контроля скорости движения, которая будет эффективно влиять на скорость движения и побуждать водителей соблюдать ограничения скорости, значительно повышая безопасность. Функциональность такой системы будет варьироваться в зависимости от размера транспортного средства (автомобиль или грузовик) и основана на управлении скоростью транспортного средства с помощью микроконтроллера. Функции системы могут включать:
- Информация о местоположении и скорости транспортного средства в режиме реального времени (обычно на основе GPS)
- Информация в режиме реального времени о существующих ограничениях скорости и возможных опасных зонах
- Информация о превышении скорости в режиме реального времени в автомобиле
- Функции дистанционного управления
- Доступ в любое время и в любом месте через смартфон или планшет
Что компаниям может понадобиться для разработки система управления скоростью автомобиля?
Есть много компаний, которые обеспечивают соблюдение скоростных ограничений с помощью интеллектуальных транспортных систем. Они используют их для обеспечения безопасности своего флота, отслеживания имущества, наблюдения и т. д.
Компании по аренде автомобилей используют системы управления скоростью как часть своего программного обеспечения по аренде автомобилей, чтобы отслеживать парк арендованных автомобилей и выставлять счета за опасное вождение. Водителям арендованных транспортных средств могут быть предоставлены подлежащие погашению кредиты за расстояние, пройденное ими в пределах установленного ограничения скорости, или им может быть выписана надбавка за расстояние, пройденное при превышении скорости. Более того, получая информацию о состоянии автомобиля в режиме реального времени, прокатная компания имеет возможность оперативно реагировать на поломки и аварии.
Страховые компании все чаще используют автомобильные системы контроля скорости для контроля за вождением своих клиентов, что позволяет им снизить страховые взносы и затраты на расчеты.
Устройства контроля скорости обычно устанавливаются на автомобили, застрахованные компанией, и обеспечивают удаленный доступ к телеметрии автомобиля. Получая данные о вождении транспортных средств и водителей в режиме реального времени (расстояние в пути, время вождения и опасное поведение за рулем), страховая компания может проанализировать и выяснить реальный уровень риска своих клиентов. Затем компания может адаптировать политику со скидками для ответственных клиентов с низким уровнем риска.
Продавцы автомобилей устанавливают устройства контроля ограничения скорости на новые автомобили, которые они продают, с рассрочкой платежа, чтобы отслеживать, насколько безопасно управляется автомобиль и где он находится.
Читайте также: Как создать лучшее программное обеспечение для автомобильных дилеров
Даже государственные органы, занимающиеся регулированием движения транспортных средств, используют технологию управления скоростью автомобиля в программах контроля скорости для снижения скорости и предотвращения аварий.
Несмотря на то, что существуют правительственные постановления, требующие установки регуляторов скорости для транспортных средств, данные исследований показывают, что в большинстве европейских стран большой процент водителей по-прежнему ездит со скоростью, превышающей разрешенную скорость. Обычно от 40% до 60% водителей превышают ограничение, а от 10 до 20% превышают ограничение скорости более чем на 10 км/ч. Таким образом, система контроля скорости автомобиля, которая предупреждает водителя о текущих ограничениях скорости на дороге, была бы очень полезной.
Европейский Союз активно продвигает систему интеллектуальной адаптации скорости (ISA), которая сравнивает фактическую скорость автомобиля с ограничениями скорости в определенных местах. На веб-сайте Европейской комиссии говорится, что ISA помогает водителям соблюдать ограничения скорости в любой точке сети.
Объединенные Арабские Эмираты активно используют системы мониторинга дорожного движения, наблюдения и правоохранительных органов в повседневной жизни страны и внедрили бортовые системы управления дорожным движением для отслеживания опасного вождения и реагирования на чрезвычайные ситуации.
Законодатели Австралии рекомендовали, чтобы хронические водители были обязаны оснащать свои автомобили устройствами слежения, чтобы полиция могла отслеживать их вождение.
Что необходимо для разработки системы управления скоростью автомобиля?
Прежде всего, вам нужно устройство, которое может считывать текущие данные автомобиля, которые доступны. Автомобили, произведенные с середины 1990-х годов, обычно имеют порт для считывания данных об автомобиле и могут быть оснащены устройством для подключения к автомобилю.
Устройства контроля скорости автомобиля, которые могут считывать данные с автомобиля, обычно подключаются к бортовому диагностическому порту автомобиля (порт OBD-II), расположенному рядом с рулевой колонкой.
Наконец, вам понадобится специальное программное обеспечение для обработки данных автомобиля и предупреждения водителя о потенциально опасных ситуациях и нарушениях скоростного режима.
Например, портфолио Archer-soft включает в себя решение для мониторинга поведения при вождении и управления безопасностью для отслеживания транспортных средств, а также анализа и улучшения работы водителя. Ключевые особенности этого решения:
- Обратная связь в реальном времени с автомобилем при агрессивном вождении и превышении скорости
- Отслеживание автомобиля в режиме реального времени Управление холостым ходом и скоростью
- Настраиваемые информационные панели и отчеты
- Оповещения в режиме реального времени
- Доступ в любое время и в любом месте через смартфон или планшет
Полезна ли система ограничения скорости автомобиля для обычных водителей?
Любой, кто выбирает систему контроля скорости автомобиля, естественным образом адаптирует свое поведение за рулем, получая отзывы о своем вождении. Многие ответственные водители и те, кто хочет улучшить свое вождение, выбирают такую систему. Это также помогает снизить распространенные ошибки, совершаемые неопытными водителями, которые даже не осознают, что вождение опасно.
Одной из возможных функций программного обеспечения для управления скоростью может быть подключение к социальным сетям. Водители могли делиться своими достижениями в области безопасного вождения с друзьями через подключенный смартфон или планшет. Они даже могут начать соревнование по безопасному вождению, чтобы стать самым безопасным водителем среди своих друзей.
Системы ограничения скорости могут быть чрезвычайно полезны для водителей электромобилей, которые слишком тихие и плавные, чтобы чувствовать скорость транспортного средства. Звуковые сигналы и виртуальные звуки двигателя, производимые системой, сообщат водителю о превышении скорости, что повысит безопасность этих транспортных средств.
Читайте также: Шесть лучших программ для диагностики автомобилей для Windows и Mac
И, конечно же, системы управления скоростью отлично подходят для коммерческих легковых автомобилей, поскольку на некоторых автомагистралях и дорогах иногда действуют разные ограничения скорости для легковых автомобилей. Голосовые оповещения и звуковые подсказки гарантируют, что водители соблюдают ограничения и безопасно доставляют своих пассажиров к месту назначения.
Мы будем рады предоставить вам индивидуальную систему ограничения скорости, которую вы можете представить на рынке для личного или коммерческого использования. Его можно развернуть локально или онлайн в облаке.
Свяжитесь с нашей командой по адресу [email protected] для получения дополнительной информации.
Оптовый блок управления скоростью для решения простого ремонта
В чем разница между блоком управления скоростью
и блоком управления скоростью ?
Основной блок управления скоростью выполнен в виде отсеков управления камерой, при этом камера разгоняется с большей скоростью.
Основное отличие блока управления скоростью и блок управления скоростью в плане разницы. Блок управления скоростью также называется технологией высоких тензометров и используется для управления различными транспортными средствами. Однако блок управления высокой скоростью обычно используется для высокоскоростных автомобильных гонок, а блок блока управления высокой скоростью больше называется блоком управления скоростью . Он обычно используется на высоких скоростях и даже имеет более высокую технологию tensileHz.
Блок управления скоростью похож на блок, который имеет большее ускорение и ускорение на более высоких скоростях. Тем не менее, блок управления скоростью имеет более высокую скорость вероятности и более высокий шанс по сравнению с блоком в том смысле, что он является более традиционным. На самом деле блок управления скоростью имеет больше шансов на превышение скорости, чем блок, но у него и больше шансов на успех.
Хотя обычно он оказывается меньше, чем блок управления скоростью , диапазон цен на блок управления скоростью и блок управления может варьироваться в зависимости от факторов, используемых для того, чтобы сделать его более похожим на блок управления скоростью автомобиля . . Цена варьируется в зависимости от размера, дизайна и характеристик. Например, есть 12 режимов и цена зависит от дизайна и возможностей.
Какие бывают типы блока управления скоростью
?
Они плавные и ускоряют более быструю езду. На Alibaba.com вы можете найти устройства, которые превосходят по своим характеристикам оригинальный блок управления скоростью автомобиля и могут обеспечить плавность, ускорение и ускорение движения автомобиля. Беспроводной блок управления скоростью также предлагает больше скидок и дает вашим клиентам больше шансов удовлетворить их спрос, поскольку они максимизируют скорость своего автомобиля, не полагаясь на него.
Можно найти в виде блока управления скоростью , включая лопасти для двигателя и автомобиля. Управляемый баллоном компрессор и блок управления скоростью компрессора также выполнены в виде верхнего блока управления скоростью , состоящего из большого набора лопастей и двигателя транспортного средства.
На Alibaba.com вы можете найти, что предлагает больше скидок и скидок для предприятий, таких как предприятия, которые хотят предложить им определенные варианты блока управления скоростью с.
Другим типом блока управления скоростью является блок управления скоростью с воздушным компрессором или блок управления скоростью скорости компрессора . Они предназначены для создания более плавного ускорения на более высокой скорости по сравнению с другими обычными блоками управления скоростью 9.0046 .
Чем отличаются блоки управления скоростью
от s?
Когда речь идет о блоке управления скоростью s, основное отличие состоит в том, что лопасти находятся рядом с двигателем, поскольку у двигателя больше роторов, чем у других.
В основном используются на фермах и в удаленных транспортных средствах. Гладкие рули в автомобиле предназначены для управления и управления техникой транспортного средства, а в случае фермы и дистанционно управляемых транспортных средств.
