Как убрать ошибку лямбда-зонда, когда горит датчик. Советы мастера

11.07.2017

Если горит ошибка лямбда-зонда, то срок службы его окончен или имеется неисправность в соединениях. Прибор нормально функционирует первые 80 тыс. км, затем возможен выход из строя. Максимальный пробег составляет не более 150 тыс. км. Безболезненно отключить датчик кислорода можно, только стоит помнить о том, что ЭБУ не сможет скорректировать угол опережения зажигания и момент впрыска топлива в камеры сгорания.

Если на автомобиле предусмотрен лямбда-зонд, то это означает, что без него двигатель не сможет нормально работать. По крайней мере, с «родной» прошивкой (топливной картой), так как в алгоритме заложена корректировка работы мотора по показаниям датчика кислорода.

Горит ошибка лямбда-зонда: причины и диагностика

Если датчик кислорода пришел в негодность, появляются такие симптомы:

1. При работе двигателя на холостом ходу ощущается «троение», будто один цилиндр не функционирует. Но прежде чем грешить на лямбда-зонд, удостоверьтесь, что система зажигания работает в штатном режиме.
2. Заметное увеличение расхода бензина — до 12 л/100 км и больше.
3. Наблюдаются провалы во время ускорения, нестабильная динамика, падение мощности двигателя.
4. На приборной панели горит знак ошибки двигателя.

Если при ремонте ГБЦ не использовалась паста притирочная для клапанов, то такие симптомы тоже могут выскочить. Ремонт необходимо выполнять максимально качественно.

В случае выхода из строя датчика «CHECK ENGINE» может и не высвечиваться. Все ошибки датчика кислорода представлены в таблице:

При появлении последней (Р1115) ошибки все вышеперечисленные симптомы начинают проявляться. Эта ошибка лямбда-зонда считается самой распространенной на большей части автомобилей.

Устранение неисправностей

Убрать ошибку лямбда-зонда можно при помощи диагностических сканеров после устранения причины. При необходимости можно купить новый датчик и прибор для диагностики в интернет-магазине TopDetal.ru. Выбор широкий и цены ниже, чем на рынке. Если вы заправились некачественным топливом, то придется разбавлять его нормальным и убирать ошибку после того, как в баке окажется хороший бензин.

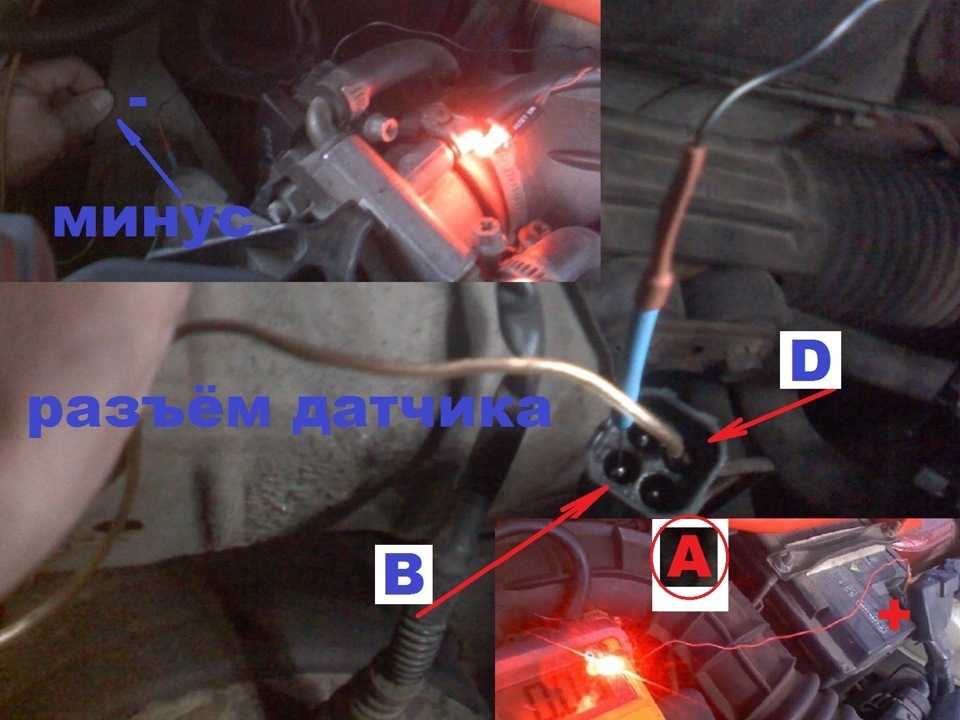

При обрыве контактов в цепи нагревателя нужно выявить место и провести спайку. Если нужно, то зачистите контакты наждачной бумагой и  WD-40. Если на корпусе лямбда-зонда появился нагар, необходимо провести чистку. Важное условие — нельзя применять наждачную бумагу. Лучше использовать жидкости, разъедающие ржавчину и не оставляющие на поверхности налет.

Возврат к списку

Остерегайтесь сообщений об ошибках датчика кислорода — особенно с широкополосными датчиками

Слишком часто это не датчик кислорода, который отвечает за сообщения об ошибках, которые обычно указывают в этом направлении. Это особенно относится к случаю использования широкополосных датчиков вместо обычных датчиков O2. Именно поэтому очень важно уделять особое внимание процессу устранения неполадок с помощью такого типа датчиков. Узнайте больше о дизайне системы и источнике ошибок в этой статье.

Frank Donslund, владелец и директор Elektro Partner, предоставляющий горячую линию и технические решения для автосервисов в Дании, Норвегии и Швеции (Autodata, TEXA, Delphi и Nextech), говорит: «В нашей горячей линии мы ежедневно сталкиваемся с вопросами, связанными с кислородными датчиками. Многие датчики кислорода заменяются исключительно на основе кодов ошибок и без каких-либо причин. Особенно это очень тонкий широкополосный тип, который часто вызывает проблемы для мастерских ».

Цель, функция и разница
Целью кислородного датчика является обеспечение того, чтобы блок управления двигателем (ECU) обеспечивал правильную смесь топлива и кислорода в любой конкретной ситуации. Это достигается путем непрерывного измерения состава выхлопных газов. Обычный датчик O2 способен измерять количество кислорода (O2) в выхлопном газе и переключаться между двумя сигналами — один для обогащеной и один для обедненной смеси. С другой стороны, широкополосный датчик, способный обеспечить гораздо более подробное и разнообразное изображение состава кислорода и топлива в более широком диапазоне.
Оба типа датчиков-измерений основаны на измерении изменений напряжения. Однако для механика важно знать, что разница между широкополосными датчиками и обычными датчиками O2 заключается в том, что напряжение поднимается (не уменьшается), когда топливная смесь становится сухой.  Другое отличие состоит в том, что сигнал напряжения поступает от ЭБУ транспортных средств, а не от самого датчика. Поэтому вы не можете считывать выходное напряжение широкополосного датчика непосредственно с помощью цифрового осциллографа (DSO), как и с обычными датчиками O2.
Еще одна вещь, о которой должен знать механик, заключается в том, что значение, считываемое для широкополосного датчика на тесте, может вводить в заблуждение. Многие тестеры с «общим» программным обеспечением OBD II автоматически преобразуют выходной сигнал напряжения широкополосного датчика управления двигателем в шкалу от 0 до 1 вольт, как и обычный датчик O2. Это приводит к тому, что напряжение не меняется так сильно, как вы ожидали бы при работе в сухой или жирной смеси, и вы можете ошибочно заключить, что широкополосный датчик неисправен. Самый точный способ тестирования широкополосного датчика — с помощью заводского тестера, который показывает фактическое считывание напряжения в контроллере двигателя или послепродажного тестера, который способен это сделать.
Если вы хотите узнать больше об источниках ошибок и устранении неполадок, вы можете прочитать больше здесь …

Загрязнение

Загрязненный датчик не может передать точное показание смеси воздух / топливо. В этом смысле широкополосные датчики и датчики O2 одинаково чувствительны. Существует много источников загрязнения:
• Охлаждающая  от утечек в системе охлаждения (прокладка головки цилиндров не герметичная или трещины в головке блока цилиндров)
• Фосфор от моторного масла, которое пробилось в камеры сгорания (изношенные направляющие втулки и уплотнения клапанов, изношенные поршневые кольца или цилиндры)
• Герметики RTV с высоким содержанием силикона
• Некоторые бензиновые добавки
Легко загрязненный кислородный датчик медленно реагирует на внезапные изменения в смеси воздух / топливо. Если кислородный датчик сильно загрязнен, он вообще не реагирует.

Утечки и неисправность
Помимо загрязнения, утечки или сбои компрессии могут смутить кислородный датчик, что приводит к неполному сгоранию, вызывающему высокого уровня кислорода в выхлопной системе. Это также происходит с утечкой выпускного коллектора.

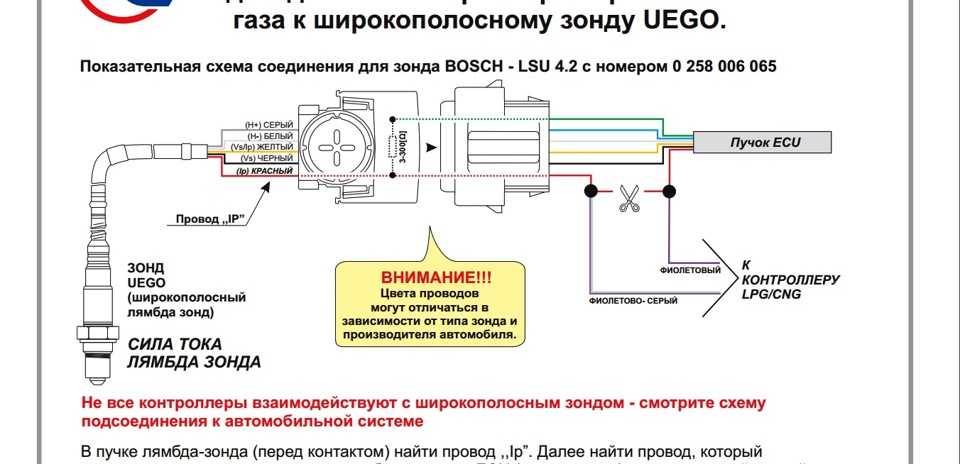

Широкополосный контур датчика
Другим источником кодов ошибок датчика кислорода может быть нагреватель широкополосной связи. Широкополосный датчик требует более высокой рабочей температуры (650 ° C), чем обычный датчик O2 (350-400 ° C). Если нагреватель или схема подключения не работают оптимально, датчик не может достичь правильной рабочей температуры.
Слишком низкая температура обычно — но не всегда — вызывает код ошибки. В любом случае, ВСЕГДА проверяйте схему электропроводки на наличие неисправностей — включая напряжение питания и массу — перед тем, как решить, что сам датчик неисправен.
На двигателях V6 и V8, где используются два широкополосных датчика (по одному для каждого ряда цилиндров), обогреватели обычно управляются реле. Потребляемая мощность контура нагревателя контролируется ЭБУ. В случае холодного двигателя потребляемая мощность высокая, чтобы обеспечить широкополосные датчики как можно быстрее. ECU контролирует производительность нагревателей и устанавливает код ошибки, если возникает ошибка. В то же время питание нагревателей отключается.

Какие еще возможные источники ошибок существуют?
Двигатель, работающий на жирной или сухой смеси, часто выдает P0172 или P0175 на жирной смеси и P0171 или P0174 на сухой смеси. Но где вы начинаете поиск неисправностей? Вы можете предположить, что есть неисправный широкополосный датчик, но есть много других возможных источников ошибок. Коды срабатывают, когда измеренный LTFT — Долгосрочная корректировка топлива (смесь, измеренная в течение длительного времени) является слишком тощей. Подключите тестер и проверьте, есть ли у двигателя режим сухой смеси, посмотрев на значение LTFT. Нормальный диапазон обычно составляет от +5 до -5. Если показание составляет от 8 до 10 или выше, ECU необходимо добавить дополнительное топливо, чтобы компенсировать показание, показывающее сухую смесь. То же самое касается жирной смеси, но здесь номер LTFT находится в минусе.

Вакуумная утечка или клапан рециркуляции ОГ
Это может быть связано с утечкой вакуума во впускном коллекторе, вакуумным шлангом или клапаном EGR, который не закрывается.
Топливный насос, топливный фильтр, регулятор давления или форсунки

Топливный насос, топливный фильтр, регулятор давления или форсунки
Если ни один из вышеупомянутых источников ошибок не может быть идентифицирован, необходимо проверить подачу топлива. Слишком низкое давление топлива, например, из-за изношенного топливного насоса, засорённого топливного фильтра или негерметичного регулятора давления топлива, также может быть причиной плохой смеси. Загрязненные форсунки являются еще одним возможным источником ошибок.

Расходомер воздуха
Если топливная система не показывает никаких ошибок, расчетное значение нагрузки следует проверить с помощью тестера. Следите за изменениями в указанном потоке воздуха, когда вы ускоряете работу двигателя. Если датчик в расходомере воздуха загрязнен, это может привести к слишком низкому значению для прохождения воздушного потока в ЭБУ (что приводит к обедненной смеси).

Датчик температуры охлаждающей воды
Если расходомер работает правильно, проверьте правильность показания датчика температуры охлаждающей жидкости. При холодном двигателе показания температуры охлаждающей воды сравниваются с показаниями температуры всасываемого воздуха вашего тестера. Оба измерения должны быть одинаковыми. Разница в более чем нескольких градусах указывает на проблему.

Загрязненный или неисправный широкополосный датчик
Если все в порядке, проблема может быть загрязненным или неисправным широкополосным датчиком (датчиками), который не точно измеряет. На Toyota заводской тестер может выполнять «Активные проверки A / F Controls». Функция находится в меню «Диагностика», «Расширенное OBD II», «Активный тест», «A / F Control». Тест изменяет смесь — пока двигатель работает на холостом ходу — чтобы проверить реакцию широкополосного датчика.


Типичные коды ошибок OBD II для широкополосных датчиков
Общие коды OBD II, которые указывают на ошибку в нагревателе широкополосных датчиков, включают в себя: P0036, P0037, P0038, P0042, P0043, P0044, P0050, P0051, P0052, P0056, P0057, P0058, P0062, P0063 и P0064. Коды, которые указывают на возможную ошибку в реальном широкополосном датчике, представляют собой коды от P0130 до P0167. Могут быть дополнительные OEM P1-коды, которые различаются в зависимости от марки автомобиля, года и модели. Например, очень распространено, что в Honda широкополосные сенсорные коды ошибок включают P1166 и P1167. Имейте в виду, что ошибка может быть обнаружена как в датчике, так и в проводах датчика.


Идентификация широкополосных датчиков
Широкополосные коды датчиков также определяют местоположение датчика, например, датчик 1 или 2, ряд цилиндров 1 или 2. Датчик 1 представляет собой первичный / регулирующий широкополосный датчик на выпускном коллекторе. Датчик 2 является вторичным / управляющим датчиком за катализатором. Датчик 2 — это обычные датчики O2, а не широкополосные датчики. Цилиндровый ряд 1 представляет собой банк, который содержит цилиндр номер один в порядке зажигания двигателя.

Неисправность датчика кислорода и замена наконечников

Датчик кислорода, также известный как датчик O2,
делает то, что следует из его названия — измеряет количество кислорода в выхлопных газах. Хотя это может показаться довольно скромной задачей, датчик O2 на самом деле является одним из самых важных датчиков на любом транспортном средстве, отвечающим за поддержание правильного баланса.
между воздухом и топливом для оптимальных выбросов. Из-за этого вам захочется узнать, что он делает, почему он выходит из строя и, что важно, как заменить его, когда он выходит из строя.

Как работает датчик кислорода?

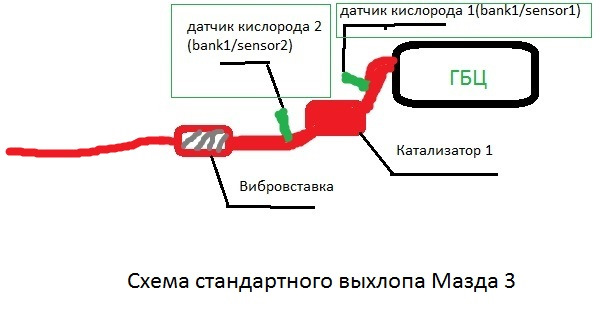

Большинство автомобилей имеют как минимум два кислородных датчика, расположенных по всей выхлопной системе; по крайней мере один перед каталитическим нейтрализатором и один или несколько после каталитического нейтрализатора. «Предварительный датчик» регулирует подачу топлива, а
нижний датчик измеряет эффективность каталитического нейтрализатора.

Датчики O2 обычно можно разделить на узкополосные или широкополосные. Чувствительный элемент находится внутри датчика, заключенного в стальной корпус. Молекулы кислорода из выхлопных газов проходят через крошечные щели или отверстия в стали датчика.
оболочки, чтобы добраться до чувствительного элемента или ячейки Нернста. С другой стороны внутренней камеры кислород из воздуха за пределами выхлопа проходит вниз по датчику O2 и контактирует с ним. Разница в количестве кислорода между присутствующим снаружи
воздух, а тот, что присутствует в выхлопных газах, способствует потоку ионов кислорода и создает напряжение.

Если смесь выхлопных газов слишком богата и в выхлопных газах слишком мало кислорода, на электронный блок управления двигателем (ECU) отправляется сигнал уменьшить количество топлива, подаваемого в цилиндр. Если смесь выхлопных газов слишком бедная,
затем посылается сигнал на увеличение количества топлива, используемого в двигателе. Слишком много топлива производит углеводороды и угарный газ. Слишком малое количество топлива производит загрязняющие вещества оксида азота. Сигнал датчика помогает поддерживать правильный состав смеси. Широкополосный O2
Датчики имеют дополнительную ячейку накачки O2 для регулирования количества кислорода, присутствующего в чувствительном элементе. Это позволяет измерять гораздо более широкое соотношение воздух/топливо.

Почему датчики O2 выходят из строя?

Поскольку кислородный датчик находится в потоке выхлопных газов, он может загрязниться. Распространенные источники загрязнения включают чрезмерно обогащенную топливную смесь или просачивание масла в старом двигателе, а также сгорание охлаждающей жидкости двигателя в камере сгорания.
в результате течи прокладки двигателя. Он также подвергается воздействию чрезвычайно высоких температур и, как и любой другой компонент, со временем изнашивается. Все это может повлиять на характеристики отклика кислородного датчика, что приведет к увеличению времени отклика или
сдвиг кривой напряжения датчика и, в долгосрочной перспективе, снижение производительности датчика.

На что обращать внимание при отказе датчика кислорода:

Когда датчик кислорода выходит из строя, компьютер больше не может определять соотношение воздух/топливо, поэтому он в конечном итоге угадывает. По этой причине есть несколько контрольных признаков, на которые следует обратить внимание:

• Контрольная лампа двигателя: хотя контрольная лампа двигателя может загореться по многим причинам, обычно это связано с проблемой, связанной с выбросами.
• Плохая экономия топлива: неисправный кислородный датчик нарушит воздушно-топливную смесь, что приведет к увеличению расхода топлива.
• Неравномерный холостой ход двигателя или пропуски воспламенения: поскольку выходной сигнал кислородного датчика помогает контролировать синхронизацию двигателя, интервалы сгорания и соотношение воздуха и топлива, неисправный датчик может привести к неровной работе автомобиля.
• Вялая работа двигателя.

Поиск и устранение неисправностей датчика O2

Чтобы определить источник неисправности любого датчика O2, выполните следующие действия:

• Считайте все коды неисправностей с помощью диагностического прибора. Обратите внимание, что при возникновении проблем с датчиками O2 часто возникает несколько кодов неисправностей.
• Лямбда-зонды имеют внутренний нагреватель, поэтому проверьте сопротивление нагревателя — обычно оно довольно низкое.
• Проверьте подачу питания на нагреватель — часто эти провода одного цвета.
• Осмотрите электрический разъем на наличие повреждений или загрязнений.
• Осмотрите выпускной коллектор и топливные форсунки на наличие утечек, а также состояние компонентов зажигания – это может повлиять на работу датчика.
• Проверьте правильность показаний датчика O2, подтвердив значение O2 с помощью анализатора выбросов четырех или пяти газов.

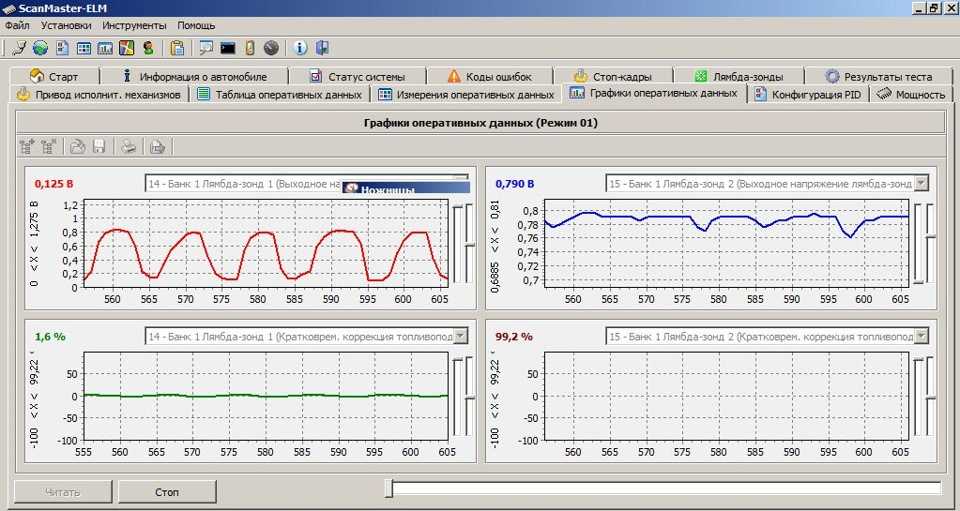

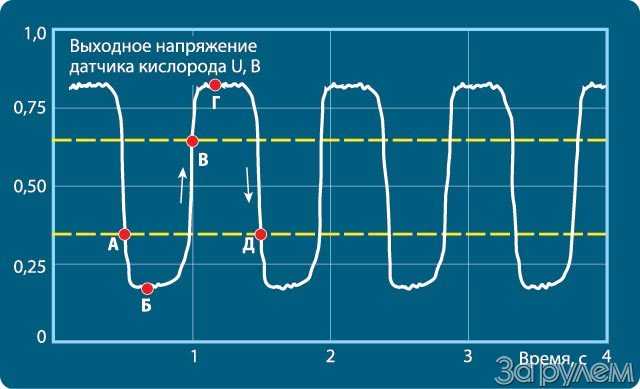

• С помощью осциллографа проверьте сигнал как на холостом ходу, так и прибл. обороты двигателя 2500 об/мин.
• Используйте оперативные данные для проверки наличия сигнала, если доступ к проводке датчика затруднен.
• Проверьте состояние защитной трубки элемента зонда на наличие признаков повреждения и загрязнения.

Общие коды неисправностей датчика кислорода:

• P0135: датчик кислорода перед каталитическим нейтрализатором 1, контур обогрева / обрыв
• P0175: система слишком богатая (ряд 2)
• P0713: неисправность корректировки подачи топлива (ряд 2)
• P0171: слишком бедная смесь (ряд 1)
• P0162: неисправность цепи датчика O2 (ряд 2, датчик 3)

Как заменить датчик кислорода:

До вы заменяете датчик, вам нужно диагностировать проблему. Подключите диагностический прибор, например, Delphi DS, выберите правильный автомобиль и считайте код(ы) неисправности. Подтвердите код неисправности, выбрав текущие данные и сравнив значение
подозрение на неисправность датчика на заведомо исправный датчик. При необходимости обратитесь к данным производителя автомобиля, чтобы найти правильное значение для сравнения. Другие инструменты или оборудование могут потребоваться, чтобы определить, является ли это фактическим датчиком.
а не проводка, которая вызывает проблему.

• Поскольку многие автомобили последних моделей имеют несколько датчиков кислорода, убедитесь, что вы правильно определили неисправный датчик, чтобы по ошибке не заменить неправильный датчик. Производители автомобилей идентифицируют «bank1» в сравнении с «bank2» и «передними колесами».
  / задний» и «до / пост» несколько отличаются друг от друга, поэтому следует позаботиться о том, чтобы убедиться, что вы определили правильный (проблемный) датчик. Лучший способ сделать это — просмотреть данные в реальном времени с помощью диагностического инструмента.
• Затем отсоедините проводное соединение.
• Затем с помощью гаечного ключа или специального торцевого ключа O2 отвинтите датчик от гнезда. После отвинчивания выбросите старый датчик и замените его новым.
• Большинство лямбда-зондов поставляются со специальным электропроводящим противозадирным составом, нанесенным на резьбу, поэтому достаточно просто вкрутить новый датчик в пустоту, оставленную старым.
• Для защиты датчика от приваривания к его резьбе датчики Delphi поставляются с предварительно нанесенными или включенными в комплект поставки противозадирными составами. При необходимости нанесите состав на новый датчик перед повторной установкой. Будьте осторожны, чтобы не положить
  нанесите на резьбу чрезмерное количество противозадирного средства, так как это может привести к загрязнению чувствительной области.
• Затяните датчик рекомендуемым моментом.
• После установки датчика подключите электронный разъем.
• Теперь снова подключите диагностический прибор и удалите все соответствующие коды неисправностей.
• Наконец, включите зажигание и убедитесь, что индикатор проверки двигателя погас, затем выполните дорожное испытание.

Неисправность кислородного датчика Симптомы | Firestone Complete Auto Care

Хотя вы, вероятно, уже слышали термин «кислородный датчик», вы можете не знать, что это такое и зачем он вам нужен. Этот компонент является одним из самых важных датчиков в вашем автомобиле и помогает поддерживать производительность двигателя и экологическую безопасность.

Продолжайте читать, чтобы узнать, как работает датчик кислорода, каковы симптомы отказа датчика кислорода и почему ездить с неисправным датчиком кислорода — плохая идея.

Что делает датчик кислорода?

Датчики O2 измеряют уровень кислорода в выхлопных газах для оценки «эффективности» двигателя.

Газовые двигатели работают за счет сжигания топливно-воздушной смеси в цилиндрах двигателя. Эта смесь должна быть сожжена в точном соотношении, чтобы работать максимально эффективно. Если это соотношение выключено, смесь в двигателе считается «богатой», если в смеси недостаточно кислорода, или «бедной», если кислорода слишком много — и то, и другое может вызвать вредные выбросы и потенциально повредить ваш двигатель.

Датчик кислорода определяет богатую или обедненную смесь и сообщает модулю управления силовым агрегатом (PCM) о необходимости отрегулировать соотношение. Затем PCM впрыскивает большее или меньшее количество топлива в двигатель.

Многие стандартные автомобили оснащены как минимум двумя кислородными датчиками. Второй датчик также измеряет кислород в потоке выхлопных газов, но только после того, как выхлопные газы прошли через каталитический нейтрализатор. Каталитические нейтрализаторы преобразовывают некоторые нежелательные выхлопные газы, помогая контролировать выброс токсичных веществ. Этот второй датчик O2 расположен после каталитического нейтрализатора, чтобы измерить, насколько эффективно он преобразует выхлопные газы.

Кислородный датчик: принцип работы

Большинство лямбда-зондов генерируют электрический сигнал, который сообщает модулю управления силовым агрегатом вашего автомобиля, насколько нужно изменить топливно-воздушную смесь. Для этого каждый датчик постоянно измеряет уровень кислорода в выхлопном потоке и сравнивает его с уровнем кислорода в наружном воздухе.

Кислородные датчики обычно устанавливаются непосредственно на выхлопной трубе. Одна часть датчика O2 находится в потоке горячих выхлопных газов, а другая контактирует с наружным воздухом. Разница в уровнях кислорода между этими двумя частями вызывает химическую реакцию, в результате которой возникает напряжение низкого уровня от 0,1 до 0,9.вольт. Показание выше 0,45 В указывает на то, что топливо сгорает богато, а значение ниже 0,45 указывает на то, что оно сгорает на обедненной смеси.

Симптомы неисправности кислородного датчика

Кислородные датчики не требуют регулярного обслуживания или замены, как тормозные колодки или моторное масло. Обычно они служат от 30 000 до 100 000 миль и должны быть заменены, как только они выходят из строя. Когда ваш датчик кислорода выходит из строя, это только вопрос времени, когда вы начнете испытывать некоторые из следующих симптомов:

Горящая лампочка Check Engine

Хотя лампочка Check Engine может указывать на множество различных проблем, одной из наиболее распространенных причин является неисправный датчик O2. Как только на приборной панели загорится индикатор проверки двигателя, назначьте встречу в местном сервисном центре Firestone Complete Auto Care для диагностики двигателя. Если вы водите автомобиль с большим пробегом, скорее всего, виноват кислородный датчик.

Однако несколько других распространенных отказов механических или электрических компонентов могут привести к слишком большому или слишком малому количеству воздуха или топлива. Итак, пусть профессионал диагностирует основную причину, а не просто заменяет датчик O2.

Низкий расход бензина (плюс неприятные запахи и черный дым)

Когда датчик кислорода выходит из строя, ваш автомобиль может компенсировать это, впрыскивая больше топлива в двигатель. Это не только приводит к перерасходу топлива и плохой экономии топлива, но также может привести к ряду неприятных побочных эффектов. Избыток несгоревшего топлива, оставшегося в двигателе, может вызвать запах тухлых яиц и даже вызвать появление черного дыма из выхлопной трубы. В некоторых случаях несгоревшее топливо может начать перегревать каталитический нейтрализатор.

Следите за тем, как часто вам приходится заправлять бензобак, и следите за черным дымом из выхлопной трубы. Если причиной является неисправный датчик O2, вы можете не пройти тесты на выбросы во время следующей государственной проверки.

Плохая работа двигателя

Приводит ли неисправный датчик O2 к неравномерному холостому ходу и снижению мощности двигателя? Вы держите пари. Кроме того, вы также можете заметить плохое ускорение, пропуски зажигания и даже остановку двигателя. Плохие кислородные датчики нарушают все основные функции двигателя, включая синхронизацию двигателя, интервалы сгорания и соотношение воздух-топливо.

Если вы заметили, что ваш двигатель не работает должным образом, не откладывайте доставку автомобиля на проверку. Замена кислородного датчика намного дешевле, чем замена двигателя.

Можно ли ездить с неисправным кислородным датчиком?

Короткий ответ: «Да», двигатель вашего автомобиля может работать без кислородных датчиков. Но без них ваш PCM не будет знать, сколько топлива впрыскивать в двигатель. В зависимости от того, как он выйдет из строя, вы можете получить чрезмерно богатую топливную смесь, что резко снизит экономию топлива и забьет каталитический нейтрализатор избыточным несгоревшим топливом. Этот избыток может сгореть в каталитическом нейтрализаторе, повышая его температуру и потенциально сокращая срок его службы.

Примечание. Заменить кислородный датчик намного дешевле, чем каталитический нейтрализатор.

Нужны ли кислородные датчики? Да. Хотя поначалу ущерб может показаться небольшим, чем дольше вы ездите с неисправным кислородным датчиком, тем больше будет ущерб. В конце концов, вы можете столкнуться с грубым холостым ходом, плохим ускорением, пропусками зажигания в двигателе, горящим индикатором проверки двигателя и неудачными тестами на выбросы.

Позвольте нам разобраться в проблемах с датчиком O2

Не задерживайте дыхание в ожидании устранения проблем с датчиком O2.
