Самодельный детский мини-джип Виллис — САМОДЕЛКИН ДРУГ

Главная » АВТОМОБИЛИ

Рубрика: АВТОМОБИЛИ

Уважаемые посетители сайта “Самоделкин друг”

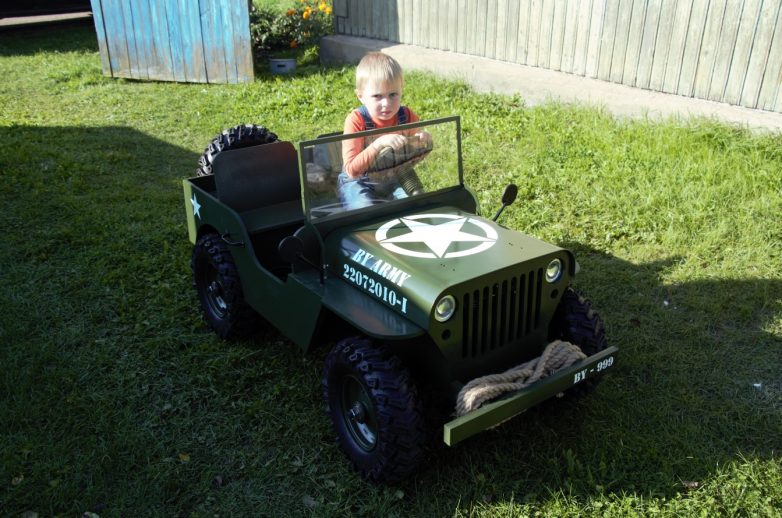

сегодня мы с Вами рассмотрим процесс сборки самодельного детского джипа мини Виллис. Более 130 пошаговых фото сборки прилагается. Детский джип “Виллис” сконструировал и собрал у себя в гараже самодельных дел мастер Алексей из города Кинешма Ивановской области. На постройку у автора ушло порядка 1.5 лет, сборка велась по мере появления средств для покупки материалов, и узлов машины.

Двигатель джипа заимствован от Китайского мотоцикла “Альфа” 72 см³ 0.5 л 4 л/с  Задний привод собран на базе редуктора от грузового мотороллера “Муравей” Колеса (разварка) R-13 ВАЗ

Рама сварена из профиля 50 х 25 х 2 мм, корпус из квадратного профиля 15 х 15 мм, корпус обварен листовым металлом толщиной 1.2 мм. Передняя балка самодельная, задняя ось сделана и металлического кругляка, крутящий момент передается сначала на редуктор от муравья, а затем цепной передачей на звездочку установленную на задней оси. Джип имеет и заднюю скорость благодаря редуктору.

Металлический корпус машины тщательно отшлифован и покрыт грунтом, а затем уже покрашен в защитный цвет.



И так, давайте ознакомимся с устройством детского автомобиля.

Материалы

  1. ДВС мотоцикл “Альфа” 0.5 л 4 л/с
  2. редуктор от грузового мотороллера “Муравей”
  3. колеса (разварки) R-13 ВАЗ
  4. проф труба прямоугольного сечения 50х25х2 мм
  5. труба квадрат 15х15 мм
  6. фары и стоп -сигнал
  7. краска и грунт
  8. рулевое управление ВАЗ

Инструменты

  1. сварочный инвертор
  2. дрель
  3. набор гаечных ключей
  4. УШМ (болгарка)
  5. слесарный и измерительный инструмент
  6. умелые руки и светлая голова

Пошаговые фото сборки детского джипа ” своими руками.   Первоначально автор изучил немало информации по Американскому Армейскому джипу “Виллис” изучил схемы и чертежи, затем при помощи компьютерной программы принялся расчерчивать свой собственный проект.  Сначала был изготовлен нехитрый станок для резки автомобильных колесных дисков, чтоб сделать (разварки)  Диск устанавливается на ось, противоположно крепиться болгарка и далее включается УШМ и ровно отрезается часть диска.  Затем сваривается.  Вот такое колесо (разварка) в итоге получается.  Корпус мастер сварил из квадратной трубы 15х15 мм  Рама профиль 50х25 мм  Изготовление передней балки.  Ниже представлен инструмент автора и токрный станок по металлу.  Корпус обваривается листовым металлом 1.2 мм. Установка рулевой рейки и задняя ось.  Редуктор от грузового мотороллера “Муравей”  Грунт и покраска колесных дисков.  Корпус праварена, рама усилена накладками.   Кузов загрунтован.  Покрашен.  Установка стоп сигналов, наполовину самодельных потому как старые корпуса совсем проржавели и пришлось вырезать из трубы.Вот такой джип получился)

3 Points

Хорошая оценка Плохая оценка



Рейтинг

( Пока оценок нет )

детские самоделки джип виллис

Понравилась статья? Поделиться с друзьями:

ЛавЛавCar | TV3 Plus программа

Что пропустили?

01:05

Повтор

Папаньки

4 сезон, 13 серия.
2022. g.

Жанр:

Komēdija

Сезон:

#4

Эпизод:

#13

Дата выпуска:

Ukraine, 2022

02:15

Повтор

Папаньки

4 сезон, 14 серия.
2022. g.

Жанр:

Komēdija

Сезон:

#4

Эпизод:

#14

Дата выпуска:

Ukraine, 2022

03:20

Повтор

ЛавЛавCar

2 сезон, 6 серия.
2017. g.

Сезон:

#2

Эпизод:

#6

О фальшивости жизни в социальных сетях говорят многие. Любовные статусы, подарки, цветы, радостные селфи – всегда ли это правда? Проверить это берется экстремальное трэвел-шоу «ЛавЛавКар», которое покажет настоящие отношения, скрывающиеся за идеальными картинками. Авторы шоу после просмотра тысяч профилей в соцсетях выбрали четыре пары, жизнь которых выглядит безупречно. Им было предложено отправиться в путешествие по Европе на автомобилях. Отправляясь в дорогу, герои уверены, впереди – романтическое путешествие. Комфортабельные отели, изысканные рестораны, романтические свидания. Но путь будет полон неожиданностей. В каждой точке маршрута пары будут проходить испытания, в которых должно проявиться их истинное отношение друг к другу.

05:00

05:30

Повтор

За живе!

1 сезон, 28 серия.
2016. g.

Сезон:

#1

Эпизод:

#28

Дата выпуска:

Ukraine, 2016

06:30

07:00

Жанр:

Dokumentālā filma

Сезон:

#1

Эпизод:

#6

Найдите внутреннюю гармонию и прислушайтесь к себе. Йога – это медитация в движении. Она поможет вам успокоить разум, и одновременно принесёт невероятную пользу вашему телу.

07:35

Сезон:

#2

Эпизод:

#7

О фальшивости жизни в социальных сетях говорят многие. Любовные статусы, подарки, цветы, радостные селфи – всегда ли это правда? Проверить это берется экстремальное трэвел-шоу «ЛавЛавКар», которое покажет настоящие отношения, скрывающиеся за идеальными картинками. Авторы шоу после просмотра тысяч профилей в соцсетях выбрали четыре пары, жизнь которых выглядит безупречно. Им было предложено отправиться в путешествие по Европе на автомобилях. Отправляясь в дорогу, герои уверены, впереди – романтическое путешествие. Комфортабельные отели, изысканные рестораны, романтические свидания. Но путь будет полон неожиданностей. В каждой точке маршрута пары будут проходить испытания, в которых должно проявиться их истинное отношение друг к другу.

09:15

Сезон:

#2

Эпизод:

#13

09:30

Сезон:

#8

Эпизод:

#7

10:10

Жанр:

Piedzīvojumu filma

Сезон:

#13

Эпизод:

#19

11:20

Жанр:

Piedzīvojumu filma

Сезон:

#13

Эпизод:

#20

12:25

Жанр:

Romantiska filma

Дата выпуска:

USA, 2018

Актёры:

Vanessa Hudgens, Nina Dobrev, Adam Pally

В главных ролях: Нина Добрев, Ванесса Энн Хадженс, Адам Палли, Ева Лонгория, Роб Кордри, Тони Белл, Джон Басс, Майкл Кэссиди, Финн Вулфард, Рон Сепас Джонс

14:50

Жанр:

Asa sižeta filma, Detektīvs, Drāma

Дата выпуска:

USA, 2008

Есть герои, есть супергерои, и есть Хэнкок. Обладание сверхспособностями предполагает ответственность, все знают это — кроме него. За любую задачу он берётся с душой и лучшими намерениями, спасает жизни людей — ценой нечеловеческих разрушений и неисчислимого ущерба. В конце концов, терпение общественности подходит к концу: люди благодарны своему местному герою, но иногда не понимают, чем заслужили такое наказание. Хэнкок не из тех парней, кого волнует какое-то там общественное мнение, но однажды, после очередного подвига, спасая высокопоставленного пиарщика Рэя, он вдруг понимает, что в некотором смысле он может быть уязвим. С этим трудно смириться, особенно по мнению Мэри, жены Рэя, считающей, что Хэнкок попросту безнадежен.

16:50

Жанр:

Piedzīvojumu filma, Multiplikācijas filma, Komēdija

Дата выпуска:

USA, 2019

Актёры:

Kelly Clarkson, Nick Jonas, Janelle Monáe

Добро пожаловать в Агливилль! В этом удивительном месте всё необычное считается необыкновенным, а красота — не всегда то, что подвластно взору. Здесь живет милашка Мокси со своими странными друзьями. Однажды они вместе отправляются в невероятное путешествие, во время которого им предстоит проявить свой характер и понять, что самое главное — в любой ситуации оставаться собой…

18:30

Жанр:

Asa sižeta filma, Piedzīvojumu filma, Ģimenes filma

Дата выпуска:

USA, 2003

Актёры:

Antonio Banderas, Salma Hayek, Daryl Sabara, Carla Gugino, Alexa PenaVega

Несовершеннолетние агенты Джуни и Кармен Кортез отправляются на выполнение нового задания. На этот раз их ждёт путешествие по виртуальному миру 3-D видеоигры, разработанной для того, чтобы существа, населяющие её, явились в реальный мир. Дочь шпионов Кармен попалась в сети компьютерной игры, созданной зловещим Мастером Игрушек. Теперь её брат должен спасти сестру, а заодно и весь мир. И помогать ему в этом будут родители!

20:30

Сезон:

#8

Эпизод:

#8

21:00

Жанр:

Asa sižeta filma, Piedzīvojumu filma, Fantastika

Дата выпуска:

USA, China, Hong Kong, Australia, Canada, 2016

Актёры:

Willem Dafoe, Matt Damon, Andy Lau, Hanyu Zhang, Numan Acar, Eddie Peng, Pilou Asbæk, Tian Jing, Kenny Lin, Pedro Pascal, Han Lu, Xuan Huang, Ryan Zheng, Karry Wang, Cheney Chen

В мире нет сооружений, способных по своему масштабу и мощи сравниться с Великой стеной. Она — первая линия обороны и последний рубеж человечества на пути опустошительной тьмы. Защитники стены — непоколебимые воины, закалённые в сотнях битв, но даже им вскоре может оказаться не по силам сдержать надвигающийся хаос.

23:00

Жанр:

Asa sižeta filma

Дата выпуска:

USA, 2021

Актёры:

Bruce Willis, Janet Jones, Johnny Messner, Timothy V. Murphy, Johann Urb, Cullen G. Chambers, Rob Gough, Anna Louise Morse, Trevor Gretzky, Eric Buarque, Joshua Cavender Cole, Stephen Dixon, Steven C Hamilton, Billy Jack Harlow, Robert Laenen, Phillip Joe Luke, Blake Marshall, Joe Munroe, Kelcey Rose, Sarah May Sommers, Buddy Watkins, Johnathan Woodward, Timothy Cox, Jaden Krueger, Kurt Mitchell, Danny Watkins, Francis Cronin, Tabitha Woodman

Бывший офицер полиции Нью-Йорка, а теперь шериф небольшого городка в Джорджии вынужден бороться с бандой воров, взявших в заложники богатого врача.

00:55

Папаньки

4 сезон, 15 серия.
2022. g.

Жанр:

Komēdija

Сезон:

#4

Эпизод:

#15

Дата выпуска:

Ukraine, 2022

02:05

Папаньки

4 сезон, 16 серия.
2022. g.

Жанр:

Komēdija

Сезон:

#4

Эпизод:

#16

Дата выпуска:

Ukraine, 2022

03:10

Сезон:

#2

Эпизод:

#7

О фальшивости жизни в социальных сетях говорят многие. Любовные статусы, подарки, цветы, радостные селфи – всегда ли это правда? Проверить это берется экстремальное трэвел-шоу «ЛавЛавКар», которое покажет настоящие отношения, скрывающиеся за идеальными картинками. Авторы шоу после просмотра тысяч профилей в соцсетях выбрали четыре пары, жизнь которых выглядит безупречно. Им было предложено отправиться в путешествие по Европе на автомобилях. Отправляясь в дорогу, герои уверены, впереди – романтическое путешествие. Комфортабельные отели, изысканные рестораны, романтические свидания. Но путь будет полон неожиданностей. В каждой точке маршрута пары будут проходить испытания, в которых должно проявиться их истинное отношение друг к другу.

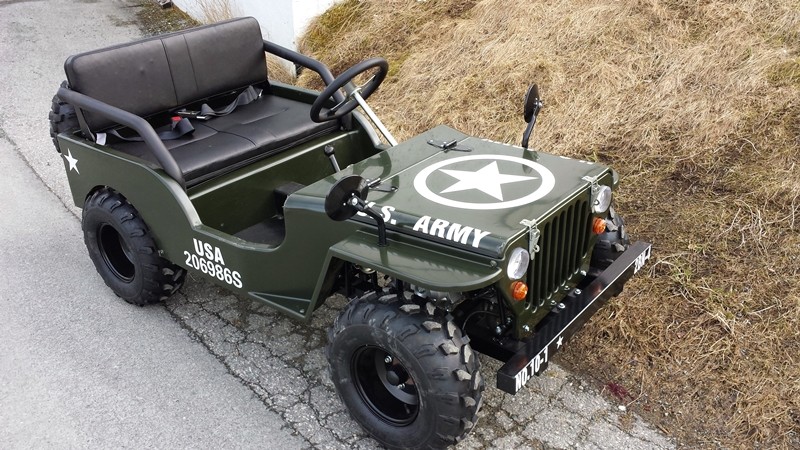

Massimo Motor Sports 125cc Green Mini Jeep — Y540125716
