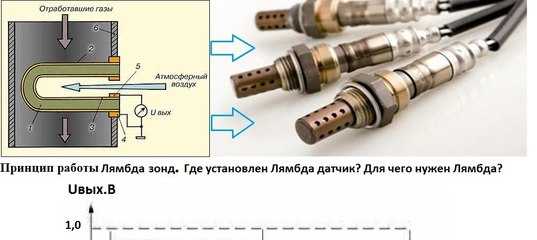

Принцип работы лямбда зонда | Выхлоп-сервис
В современных системах управления впрыском топлива, едва ли не главную роль выполняет датчик содержания кислорода в выхлопных газах (Oxygen Sensor). Его часто называют лямбда-зонд или О2-датчик, иногда — датчик выхлопа. Задача лямбда-зонда состоит в том чтобы преобразовывать информацию о содержании кислорода в выхлопных газах в эл.сигнал, который, в свою очередь, считывается эл.блоком управления впрыском (ECU).
В современных двигателях оптимальной считается смесь с соотношением 14.7 частей воздуха к 1части топлива. Соотношение воздуха и топлива в составе топливной смеси определяется эл.блоком по полученным сигналам датчиков установленных на двигателе, качество же приготовленной смеси проверяется ECU по сигналам, введенного в обратную связь, датчика О2. При излишне обогащенной или обедненной топливной смеси, эл.блок корректирует ее приготовление с учетом показаний лямбда-зонда. датчик О2 выполняет в системе впрыска топлива одну из основных функций, работа двигателя во многом зависит от его исправного состояния.
Самыми важными условиями работоспособности датчика содержания кислорода в выхлопных газах являются:
1. Обеспечение герметичности выхлопного тракта и непосредственно места установки датчика. При замене вышедшего из строя датчика О2 следует смазывать его резьбу специальной токопроводной смазкой для предотвращения заклинивания резьбового соединения. Не стоит применять для этого стандартные смазки, т.к. они не являются токопроводными, а резьбовая часть датчика является для него эл.контактом. Некачественный контакт (или контакт с большим сопротивлением эл.току) приведет к неправильной работе
лямбда-зонда. В некоторых конструкциях предусмотрена установка герметизирующей шайбы. Чаще всего эти шайбы являются одноразовыми и при демонтаже датчика подлежат замене.
2. Считается недопустимым попадание на корпус датчика тормозной или охлаждающей жидкости и других реактивов. Не следует применять для очистки его поверхности какие-либо растворители и активные моющие средства.
3. В связи с малыми рабочими токами, должны быть обеспечены надлежащие контакты в разъемах соединений эл.
цепи и проводки датчика О2.
4. Существенно снизить ресурс лямбда-зонда может применение топлива, в состав которого входит высокое содержание свинца (эт.бензин).
5. К выходу из строя датчика может привести перегрев его корпуса. Перегрев может произойти из-за неправильно установленного угла опережения зажигания или сильно переобогащенной топливной смеси. В свою очередь, топливная смесь может быть переобогащена из-за забитого воздушного фильтра, неисправного регулятора давления топлива в системе, неработающего датчика температуры охлаждающей жидкости и др.
Функционально лямбда-зонд работает, как переключатель и выдает напряжение выше порогового (0.45V) при низком содержании кислорода в выхлопных газах. При высоком уровне кислорода датчик О2 снижает это пороговое напряжение ECU. При этом, важным параметром является скорость переключения датчика. В большинстве систем впрыска топлива О2-датчик имеет выходное напряжение от 40–100мВ. до 0.7–1В. Длительность фронта должна быть не более 120мСек.
Следует отметить, что многие неисправности лямбда-зонда контроллерами не фиксируются и судить о его исправной работе можно только после
соответствующей проверки.
Проверку работоспособности датчика О2 лучше всего производить с помощью осциллографа. На Рис.3 показан сигнал нормально работающего лямбда-зонда на прогретом двигателе, работающего на ХХ.
На Рис.4 показан выходной сигнал еще работающего, но изрядно послужившего и практически забитого датчика О2. Данная осциллограмма зафиксировала падение амплитуды выходного сигнала ниже 0V, что говорит о неисправности датчика О2. Данная неисправность датчика чаще всего фиксируется системой самодиагностики и на приборной панели загорается лампочка «CHECK ENGINE», которая сигнализирует о неисправности.
На Рис.5 представлена наиболее распространенная «болезнь» датчиков содержания кислорода в выхлопных газах, которая выражена в замедленной его реакции. Время фронта сигнала (t) значительно превышает 120 мСек. Данная неисправность датчика неминуемо вызывает увеличенный расход топлива и заметное снижение динамики автомобиля, а система самодиагностики ее не зафиксирует, т.
к. данный параметр не отслеживается контроллером.
Неисправности “замерзших» датчиков О2 не фиксируются контроллером, т.к.амплитудные значения сигналов не выходят из заданного для них диапазона. В большинстве систем впрыска топлива неисправности датчиков могут быть зафиксированы только при выходе их сигнала из этого заданного диапазона. Чаще всего это 0–1В.
Таким образом, однозначно фиксируется только полное отсутствие сигнала и его минусовое значение, в этих случаях ошибка индицируется лампой «CHECK ENGINE». Однако, следует заметить, что в некоторых ECU предусмотрена возможность диагностики и обнаружения неисправности по косвенным признакам (соотношение показаний датчика скорости автомобиля или датчика положения коленвала, датчика положения дроссельной заслонки, расходомера воздуха и др.). В этих случаях индикация «СЕ» может быть включена.
При обнаружении неисправности О2-датчика, контроллер переходит в режим управления впрыском по усредненным параметрам и завышает обогащение
Ресурс датчика содержания кислорода в выхлопных газах обычно составляет от 30 до 70 тыс.
км. и в значительной степени зависит от условий эксплуатации. Дольше служат, как правило, датчики с подогревом. Рабочая температура для них обычно 315–320ёC. В конструкцию этих датчиков включен нагревающий элемент, имеющий на разъеме свои контакты. Проверку работоспособности нагревательного элемента таких датчиков можно производить обычным омметром. Сопротивление их обычно составляет от 3 до 15 Ом.
Демонтаж неисправного лямбда-зонда следует производить при температуре двигателя около 50ёC, в противном случае, из-за заклинивания, велик риск сорвать резьбу. Перед тем, как приступать к демонтажу, необходимо при выключенном зажигании отсоединить разъем датчика. На некоторых автомобилях, чтобы снять датчик О2, необходимо демонтировать защитный кожух выпускного тракта. Признаком неисправного лямбда-зонда может служить повышение расхода топлива и ухудшение динамики автомобиля, при этом возможен неустойчивый холостой ход двигателя.
В большинстве своем, сходные по конструкции датчики являются взаимозаменяемыми.
Возможна и замена неподогреваемых на подогреваемые О2 (обратную замену я не рекомендую). Однако часто возникает проблема несовместимости разъемов и отсутствие дополнительных проводов питания для подогревающего элемента. При этих заменах можно самостоятельно проложить дополнительные провода и подключить подогреватель к реле зажигания или реле эл.бензонасоса. При этом следует учитывать, что ток потребления подогревателя может составлять до 8–12А. Если есть возможность, лучше эту цепь подключить через дополнительное реле и предохранитель, как показано на Рис.9.
На рис. показана схематика разъемов, которые чаще всего встречаются с распространенными датчиками содержания кислорода в выхлопных газах. Цветовая маркировка проводов, разъемов (и их конструкция) могут различаться и зависят от предприятия (фирмы) изготовителя конкретного датчика или автомобиля. Однако замечено, что сигнальный провод О2 чаще бывает более темного цвета, чем его подогревателя. Цветовая маркировка проводов подогревателя датчика, чаще всего бывает одноцветной (часто белого цвета), но отличной от сигнального провода.
В заключение хочу отметить, что датчик содержания кислорода в выхлопных газах устанавливается, как правило, в паре с катализатором. Многие автовладельцы считают, что они взаимосвязаны функционально и могут работать только в паре. Однако это не совсем так. В большинстве автомобилей лямбда-зонд установлен на выхлопном тракте до катализатора. В этом случае катализатор не может влиять на работу датчика, хотя обратная зависимость есть и заключается в том, чтобы система впрыска топлива регулировала топливную смесь не обогащая ее, таким образом продляя срок службы катализатора.
Некоторые автовладельцы самостоятельно заменяют вышедший из строя катализатор на резонатор и отключают лямбда-зонд. В этом случае ECU работает по усредненным значениям и не может обеспечить оптимального приготовления состава топливной смеси. Кроме того, добиться низкого уровня содержания СО в выхлопных газах на таких автомобилях бывает весьма проблематично. Часто в этих случаях после отключения аккумулятора работа двигателя становится неустойчивой и не всегда оптимизируется даже после значительного пробега автомобиля, т.
к. не во всех ECU есть система коррекции режимов сохраняемых в оперативной памяти и, при отключении питания, ECU теряет эти значения. Восстановление этих значений порой может быть дороже стоимости нового катализатора вместе с О2.
Бесконтрольность датчика О2 может привести к его полному разрушению, а ведь его основу составляют керамические пластины. Самым серьезным следствием отключенного лямбда-зонда может стать вышедший из строя двигатель, т.к. на многих автомобилях из-за растянувшегося ремня ГРМ (и не только) могут не плотно быть закрыты выпускные клапана в начале обратного хода поршня. В этот момент очень велик риск попадания керамики в камеру сгорания, а чем это грозит догадаться не трудно.
Если вы решили заменить катализатор на резонатор или просто его удалить, не стоит отключать лямбда-зонд, а если и он вышел из строя, то установите новый датчик. В автомобилях где лямбда-зонд установлен на катализаторе, дело обстоит еще сложнее, т.к. О2 контролирует уже очищенный выхлоп.
В этом случае, если удален катализатор (даже если сохранен О2), добиться оптимальной работы двигателя бывает достаточно трудно, т.к. программа ECU может быть не рассчитана на более «грязный» выхлоп и часто воспринимает
это как неисправность лямбда-зонда.
Настоятельно рекомендую проверять работу датчика содержания кислорода в выхлопных газах не реже одного раза через каждые 5000–10000 км. пробега автомобиля. Решением данной проблемы контроля может стать установленный на приборной панели индикатор работы лямбда-зонда.
Vladimir Kalinovsky
Corsa Automotive
2307 McDonald Ave
Brooklyn, NY 11223
(718) 998–0770
fax (718) 627–7312
Внимание! Проверку работы датчика содержания кислорода в выхлопных газах следует проводить на прогретом двигателе и частоте вращения коленвала на оборотах обычного Х.Х.+1200. Щуп осциллографа необходимо подключать к сигнальному проводу О2 не отключая датчик от контроллера.
Отключить диагностические лямбда зонды, что избавит от необходимости их менять, можно с помощью чип тюнинга.
Это позволит полностью удалить каталитический нейтрализатор.
Лямбда-зонд (датчик кислорода). Устройство лямбда-зонда
Главная / Лямбда-зонд
- Замена лямбда-зонда
- Установка лямбда зонда
Строгие экологические нормы (которые, к тому же, постоянно ужесточаются) требуют постоянного контроля токсичности выхлопа автомобиля. За параметрами следит блок управления двигателем, регулируя степень обогащения топливной смеси. Для правильной работы этого компьютера требуются специальные датчики.
Система, в которой установлены кислородные датчики, функционирует следующим образом:
- В начале выхлопной трубы находится катализатор, снижающий токсичность отработанных газов.
- Перед катализатором размещен датчик кислорода (лямбда зонд), который анализирует неочищенный состав выхлопа. Этот элемент помогает формировать правильную смесь. Если для поддержания требуемой мощности двигателя расход топлива слишком большой, компьютер дает команду на снижение количества бензина.
- После каталитического нейтрализатора находится второй датчик О2. Он отвечает в основном за оценку токсичности выхлопа. Его показания также меняют настройки обогащения топливной смеси.
Становится понятно, что датчик лямбда зонда влияет не только на экологию, а также на мощность автомобиля и расход топлива.
Важно! Речь идет о системе с двумя лямбдами. Автомобили, в которых установлен один кислородный датчик, встречаются сейчас относительно редко. Следует знать, что пара лямбд (до и после катализатора) устанавливается на выходе из каждого выпускного коллектора. Если у вас двигатель V6, V8 или V10, с двумя коллекторами – количество датчиков удваивается.
Ресурс лямбды составляет 50-100 тысяч километров, в зависимости от условий эксплуатации, особенности самого датчика и ряда других факторов. Это достаточно дорогой расходник, его замена ощутима для кошелька.
Принцип действия рассматриваемого элемента основан на изменении электрического потенциала между электродами, при различном содержании кислорода в анализируемом воздухе.
Один электрод – внешний, выполнен с применением платины (это оправдывает высокую стоимость). Второй – внутренний, из циркония. Эти металлы при прохождении атомов кислорода, формируют некоторый потенциал, увеличивающийся при повышении концентрации О2.
Для нормальной работы датчика требуется температура от 300 до 1000 °C. Пока двигатель не прогрелся, система не функционирует должным образом. Мощность силовой установки избыточна, токсичность выхлопа – высокая. Для моментальной готовности лямбды, внутренний электрод нагревается. К нагревателю подводятся дополнительные провода питания.
Универсальный кислородный датчик может иметь различную конструкцию – широкополосный, двухточечный, коаксиальный. Принцип анализа концентрации О2 один и тот же.
Неисправность лямбда зонда приводит к серьезным проблемам в работе двигателя. Поэтому не стоит игнорировать поломку. И тем более, нельзя самостоятельно пытаться отремонтировать датчики. Даже если Вы знаете, где находится лямбда зонд, его легко повредить при демонтаже.
В условиях высоких температур резьба намертво прикипает. А использовать стандартный накидной ключ невозможно, по причине длинных проводов, выходящих из датчика.
Обратившись в сервис «Ваш глушитель», Вы получите грамотную диагностику и профессиональный ремонт без повреждения хрупких лямбда зондов. Наши мастера знают все неисправности датчика кислорода, и смогут устранить поломку с минимальными финансовыми затратами. Не обязательно сразу менять деталь, некоторые дефекты подлежат ремонту. Специалисты нашего сервиса по ремонту выхлопных систем помогут Вам сэкономить на ремонте.
Проверка и устранение неисправностей лямбда-зонда
Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает на блок управления двигателем электрический сигнал для регулирования соотношения воздух-топливо. Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах проверки и важной информации о правильной замене лямбда-зондов.
ЧТО ТАКОЕ ФУНКЦИЯ ЛЯМБДА-ДАТЧИКА?: ПРИНЦИП РАБОТЫ
Оптимальное сгорание необходимо для обеспечения идеальной скорости преобразования каталитического нейтрализатора. В случае бензинового двигателя это достигается при соотношении воздух-топливо 14,7 кг воздуха на 1 кг топлива (стехиометрическая смесь). Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретической потребностью в воздухе и фактическим подаваемым потоком воздуха:
λ = расход подаваемого воздуха : теоретический расход воздуха = 14,7 кг : 14,7 кг = 1
обогрев лямбда-зонда
достичь своей рабочей температуры как можно быстрее. В настоящее время лямбда-зонды оснащены подогревом датчика. Это означает, что датчики также могут быть установлены вдали от двигателя.
Преимущество:
Больше не подвергаются высокой тепловой нагрузке. Нагрев датчика позволяет им достигать своей рабочей температуры за короткий период, сводя к минимуму время, в течение которого лямбда-регулирование неактивно.
Чрезмерное охлаждение предотвращается в режиме холостого хода, когда температура выхлопных газов не такая высокая. Лямбда-зонды с подогревом имеют меньшее время отклика, что положительно сказывается на скорости регулирования.
Использование нескольких лямбда-зондов
С появлением EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за каталитическим нейтрализатором установлен дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.
Зонд после каталитического нейтрализатора выполняет те же функции, что и датчик перед каталитическим нейтрализатором. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения нижнего датчика очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуды напряжения выходного датчика из-за повышенного содержания кислорода.
Высоты амплитуд на выходном датчике зависят от фактической накопительной емкости каталитического нейтрализатора, которая варьируется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд зонда учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков остаются примерно одинаковыми, достигнута накопительная емкость каталитического нейтрализатора, т.е. через старение.
НЕИСПРАВНОСТЬ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПРИЗНАКИ
Неисправный лямбда-зонд может вызывать следующие симптомы:
- Высокий расход топлива
- Плохая работа двигателя
- Высокий выброс выхлопных газов
- Загорается контрольная лампа двигателя
- Код ошибки сохранен
ПОСЛЕДСТВИЯ НЕИСПРАВНОСТИ ЛЯМБДА КИСЛОРОДНЫЙ ДАТЧИК: ПРИЧИНА НЕИСПРАВНОСТИ
Возможны несколько причин неисправности:
- Внутренние и внешние короткие замыкания
- Отсутствие заземления / питания
- Перегрев
- Отложения/загрязнение
- Механические повреждения
- Использование этилированного топлива/присадок
Существует ряд типичных неисправностей лямбда-зонда, которые происходят часто.
В следующем списке показаны причины диагностированных неисправностей:
Необогреваемые датчики
| Диагностированные неисправности | Причина |
|---|---|
| Несгоревшее масло попало в выхлопную систему, напр. из-за неисправных поршневых колец или маслосъемных колпачков | |
| Неправильный впуск воздуха, отсутствие эталонного воздуха | Неправильно установлен датчик, отверстие для эталонного воздуха заблокировано |
| Повреждение из-за перегрева | зажигание зазор клапана |
| Плохой контакт на штекерных контактах | Окисление |
| Обрывы кабельных соединений | Плохо проложенные кабели, точки истирания, укусы грызунов |
| Отсутствие заземления | Окисление, коррозия в системе выпуска | Механическое повреждение | Чрезмерный момент затяжки |
| Химическое старение | Очень часто короткие маршруты |
| Отложения свинца | Использование этилированного топлива |
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ОСНОВНЫЕ ПРИНЦИПЫ в памяти неисправностей.
Обычно это отображается через контрольную лампу двигателя. После этого память неисправностей может быть считана диагностическим прибором для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с неисправным компонентом или, например, с неисправностью. неисправность кабеля. В этом случае механик должен провести дополнительные испытания.
В рамках EOBD контроль лямбда-зонда расширен за счет включения следующих пунктов:
- Обрыв цепи,
- Готовность к работе,
- Короткое замыкание на массу блока управления,
- Короткое замыкание на плюс
- Обрыв кабеля и старение лямбда-зонда.
Для диагностики сигналов лямбда-зонда блок управления использует форму частоты сигнала.
Для этого блок управления рассчитывает следующие данные:
- Максимальное и минимальное обнаруженное значение напряжения датчика,
- Время между положительным и отрицательным фронтами,
- Регулятор лямбда-контроля, регулирующий переменную в зависимости от обогащения и обеднения,
- Управление порог лямбда-регулирования,
- Напряжение датчика и продолжительность периода.
ПРОВЕРКА Лямбда-зонда с помощью осциллографа, мультиметра, тестера лямбда-зонда, анализатора выбросов: поиск и устранение неисправностей
Как правило, перед каждой проверкой необходимо проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема. Выхлопная система не должна иметь утечек.
Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо следить за тем, чтобы лямбда-регулирование не было активным в некоторых рабочих состояниях, напр. при холодном пуске до достижения рабочей температуры и при полной нагрузке.
Проверка лямбда-зонда с помощью прибора для проверки выхлопных газов
Прибор для проверки выхлопных газов
Одним из самых быстрых и простых способов проверки является измерение с помощью анализатора выбросов четырех газов.
Испытание проводится так же, как предписанное испытание на выбросы выхлопных газов.
Когда двигатель прогрет до рабочей температуры, ложный воздух подключается как переменная возмущения путем снятия шланга. Из-за изменения состава отработавших газов также изменяется значение лямбда, которое рассчитывается и отображается прибором для проверки отработавших газов. Система смесеобразования должна определить это по определенному значению и скорректировать в течение определенного времени (60 секунд, как в тесте на выбросы выхлопных газов). Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.
В качестве основного принципа следует соблюдать спецификации для подключения переменных помех и значения лямбда производителя.
Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем регулируют смесь за счет точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-контроль не работает.
Проверка лямбда-зонда с помощью мультиметра
Мультиметр
Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.
Мультиметры с малым внутренним сопротивлением (в основном аналоговые приборы) перегружают сигнал лямбда-зонда и могут привести к его выходу из строя. Из-за быстро меняющегося напряжения сигнал лучше всего изображается аналоговым устройством.
Мультиметр подключается параллельно сигнальной линии (черный кабель, см. принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя на дисплее появляется значение от 0,4 до 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает чередоваться между 0,1 В и 0,9 В.V.
Для получения безупречных результатов измерения скорость вращения двигателя должна составлять ок. 2500 об/мин.
Это обеспечивает достижение рабочей температуры зонда даже в системах с необогреваемым лямбда-зондом. Если в режиме холостого хода температура отработавших газов недостаточна, существует опасность того, что необогреваемый датчик остынет и сигнал перестанет формироваться.
Проверка лямбда-зонда осциллографом
Схема сигнала лямбда-зонда
Сигнал лямбда-зонда лучше всего отображается с помощью осциллографа. Что касается измерения мультиметром, то основным условием является то, что двигатель или лямбда-зонд должны быть прогреты до рабочей температуры.
Осциллограф подключен к сигнальной линии. Устанавливаемый диапазон измерения зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и настройку времени 1–2 секунды.
Частота вращения двигателя снова должна быть прибл. 2500 об/мин.
Переменное напряжение отображается на дисплее в виде синусоидальной формы.
По этому сигналу можно оценить следующие параметры:
- Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
- Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).
Проверка лямбда-зонда с помощью тестера лямбда-зондов
Тестер лямбда-зондов
Различные производители предлагают для тестирования специальные тестеры лямбда-зондов. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.
Подобно мультиметру и осциллографу, он подключается к сигнальной линии пробника. Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.
Здесь все спецификации по настройкам измерительного прибора для измерения напряжения относятся к датчикам из диоксида циркония (датчикам скачков напряжения). Для диоксида титана диапазон измерения напряжения меняется на 0–10 В, при этом измеряемые напряжения чередуются в пределах 0,1–5 В.
Проверка состояния защитной трубки
В качестве основного принципа необходимо соблюдать указания производителя. Наряду с электронной проверкой состояние защитной трубки элемента зонда может свидетельствовать о функциональной способности:
ПРОВЕРКА ПОДОГРЕВА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.
Для этого отсоедините разъем от лямбда-зонда. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).
Различные варианты подключения и цвета кабеля
Зонды без подогрева
| Количество кабелей | Цвет кабеля | Соединение 900 89 |
|---|---|---|
| 1 | Черный | Сигнал (заземление через корпус) |
| 2 | Черный | Сигнал Заземление |
Зонды с подогревом
| Количество кабелей | Цвет кабеля | Подключение |
|---|---|---|
| 3 | Черный 2 x белые | Сигнал (заземление через корпус) нагревательного элемента |
| 4 | Черный 2 x белый Серый | Сигнал, нагревательный элемент, заземление |
Зонды из диоксида титана
| Количество кабелей | Цвет кабеля | Подключение |
|---|---|---|
| 4 | Красный Белый Черный Желтый | |
| 4 | Черный 2 x белый Серый | Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+) |
(Необходимо соблюдать спецификации производителя)
ЗАМЕНА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ВИДЕО
Насколько полезна для вас эта статья?
Совершенно бесполезно
Очень полезно
Расскажите, пожалуйста, что вам не понравилось.
Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.
Ваш отзыв**
Капча*
Большое спасибо. Но прежде чем ты уйдешь.
Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике.
Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!
На указанный вами адрес электронной почты будет отправлено уведомление.
Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.
Это делается для того, чтобы никто не мог подписаться на вас по ошибке.
Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня.
Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.
Дополнительная информация о конфиденциальности.
Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!
На указанный вами адрес электронной почты будет отправлено уведомление.
Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.
Это делается для того, чтобы никто не мог подписаться на вас по ошибке.
Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.
Дополнительная информация о конфиденциальности.
Вы уже подписаны
Ваш адрес электронной почты ожидает подтверждения
Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен
Неверный адрес электронной почты.
Адрес электронной почты отсутствует или имеет неправильный формат.
Проблема со статусом электронной почты
Процесс регистрации не запущен.
Ошибка:
Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.
Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!
На указанный вами адрес электронной почты будет отправлено уведомление.
Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.
Это делается для того, чтобы никто не мог подписаться на вас по ошибке.
Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.
Дополнительная информация о конфиденциальности.
Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!
На указанный вами адрес электронной почты будет отправлено уведомление.
Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.
Это делается для того, чтобы никто не мог подписаться на вас по ошибке.
Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.
Дополнительная информация о конфиденциальности.
Вы уже подписаны
Ваш адрес электронной почты ожидает подтверждения
Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен
Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.
Проблема со статусом электронной почты
Процесс регистрации не запущен.
Ошибка:
Что делает лямбда-зонд?
Что такое лямбда-зонд?
Проще говоря, лямбда-зонд измеряет количество кислорода в выхлопных газах, чтобы убедиться, что двигатель правильно сжигает топливо.
Чуть позже мы углубимся в то, как именно и почему. Мы также ответим на несколько других вопросов, таких как «Как вы проверяете лямбда-зонд?» и «Какой лямбда-зонд мне выбрать?»
Поддержание нормальной работы двигателя при ограничении вредных выбросов
Лямбда-зонды были введены в 1977 году для повышения эффективности автомобильных двигателей. Устанавливаемые как на бензиновые, так и на дизельные автомобили, они помогают снизить количество вредных выбросов, в первую очередь таких газов, как угарный газ, и загрязняющих веществ, производимых вашим автомобилем.
Датчики предназначены для работы в рамках государственного законодательства по выхлопным газам. Из-за роли, которую они играют в работе вашего автомобиля, они также широко известны как датчики кислорода или датчики кислорода .
Научные принципы работы лямбда-зонда
Соотношение воздух-топливо
Когда ваш автомобиль работает на бензине или дизельном топливе, они смешиваются с воздухом, чтобы обеспечить наиболее эффективную работу вашего двигателя.
Это соотношение воздуха и топлива известно как стехиометрическое соотношение. Или, что гораздо проще произнести, коэффициент лямбда. Лямбда — греческая буква, обозначаемая буквой λ.
Работа на обогащенной смеси
Когда топливо работает на обогащенной смеси, это означает, что в смеси не так много воздуха, как должно быть. При богатом топливе остается избыточное несгоревшее топливо. Несгоревшее топливо создает загрязнение окружающей среды, чего мы пытаемся избежать.
Бедная смесь
Когда в топливной смеси слишком много воздуха, она обедняет топливную смесь. Бедная топливная смесь имеет тенденцию производить больше загрязняющих веществ оксидов азота. Это также может привести к снижению производительности двигателя и возможному его повреждению.
Как лямбда-зонд корректирует топливную смесь?
Ваш автомобиль будет иметь как минимум один датчик в выхлопной системе для измерения количества кислорода в выхлопных газах после сгорания топлива.
В современных автомобилях часто бывает 2 датчика. Первый — непосредственно после двигателя и перед каталитическим нейтрализатором. Второй ставится после каталитического нейтрализатора для наблюдения за общей работой. Он также проверяет, правильно ли ваша кошка выполняет свою работу.
Ваш лямбда-зонд преобразует количество кислорода, присутствующего в выхлопных газах, в электрический сигнал и отправляет сигнал на компьютер, который управляет работой вашего двигателя.
ЭБУ (блок управления двигателем) обрабатывает показания и отправляет информацию обратно в двигатель. Затем двигатель компенсирует, как смешивать топливо и воздух, чтобы вернуть соотношение к тому, которое должно быть.
Напряжение, создаваемое датчиком, находится в диапазоне от 0,1 В до 0,9 В. Показание 0,1 В соответствует обедненной топливной смеси, а 0,9 В.V-чтение, тот, который работает скудно. Оптимальное напряжение для идеального микса составляет 0,45 В.
Как часто требуется замена лямбда-зонда?
Из-за особенностей работы и расположения в очень жаркой и грязной среде ваш лямбда-зонд со временем изнашивается.
Несколько факторов могут повлиять на срок службы ваших датчиков, но обычно он должен длиться от 50 до 100 тысяч миль.
Ранние датчики не имели нагревательного элемента. Для работы им требовалось, чтобы температура выхлопных газов достигала удельной теплоемкости. Современные датчики оснащены нагревательным элементом, который снимает с датчика большую часть давления. Эти новые датчики имеют гораздо более длительный срок службы.
Ваш датчик следует периодически проверять, чтобы обеспечить его правильную работу.
Как определить, что ваш лямбда-зонд не работает должным образом
- Производительность вашего двигателя пострадает — часто будут пропуски зажигания, перебои или вообще не запустится
- Когда ваш двигатель работает на холостом ходу или просто крутится, он будет казаться шероховатым и бугристым по сравнению с обычным
- Работа двигателя плохая
- Расход топлива выше нормы
- Ваш автомобиль не прошел тест на выбросы
- На приборной панели загорится сигнальная лампа двигателя
Как проверить лямбда-зонд
Существует несколько способов проверки лямбда-зонда.
1. Проверка лямбда-зонда с помощью прибора для проверки выхлопных газов
Быстрый и простой способ измерить работу лямбда-зонда — использовать четырехгазовый анализатор выбросов . Это выполняется так же, как и ваш тест на выбросы. Значение лямбда рассчитывается на основе изменения состава отработавших газов за 60 секунд, чтобы убедиться, что поддерживаемое соотношение всегда работает на уровне 1,9.0003
Проверка лямбда-зонда мультиметром
Используйте только мультиметр с высоким импедансом и цифровым дисплеем. Мультиметр должен быть подключен параллельно сигнальной линии датчика и настроен на 1В или 2В. Когда вы запускаете двигатель, должно появиться значение от 0,4 до 0,6 В. Как только двигатель прогреется, показания должны чередоваться между 0,1–0,9 В. Идеальная частота вращения двигателя для наилучших измерений должна составлять 2500 об/мин.
Проверка лямбда-зонда с помощью осциллографа
Подключите осциллограф к сигнальной линии.
Установите диапазон напряжения 1–5 В и настройку времени 1–2 секунды и снова запустите двигатель на 2500 об/мин. Высота амплитуды сигнала будет соответствовать максимальному и минимальному напряжению (0,1–0,9 В), а время отклика и продолжительность периода покажут частоту (0,5–4 Гц).
Проверка лямбда-зонда с помощью тестера лямбда-зонда
Вы можете купить прибор, предназначенный исключительно для измерения лямбда-зонда. Как и в случае с осциллографом или мультиметром, подключите тестер к сигнальной линии, и когда вы достигнете правильной температуры, ваши показания будут отображаться с использованием светодиодной шкалы.
Всегда заменяйте датчик, как на аналог
Учитывая, что доступны сотни датчиков, вы можете спросить: «Какой лямбда-зонд мне нужен?»
Всегда проверяйте рекомендации производителя, так как существуют разные типы датчиков и вам нужен правильный вариант для вашего ЭБУ.
Когда дело доходит до , заменяющего ваш датчик , вот несколько советов для чистой и правильной установки:
- Тщательно очистите резьбу на выхлопе.
