Многовальные коробки передач. Делитель и мультипликатор. Демультипликатор. Устройство, конструкция, принцип работы. Механизмы переключения передач

Для получения большого числа передач – от 8 до 24 – применяются многовальные коробки передач. Они представляют собой четырех-, пяти- или шестиступенчатые Трехвальные коробки передач со встроенными или совмещенными дополнительными коробками передач (редукторами). При этом дополнительная коробка передач может быть повышающей или понижающей. Повышающая коробка передач называется делителем или мультипликатором. Делитель устанавливается перед коробкой передач и увеличивает число передач в два раза. Обычно он имеет две передачи: прямую с передаточным числом uk = 1 и повышающую с передаточным числом uk < 1. Делитель не увеличивает передаточные числа коробки передач, а только уменьшает разрыв между передаточными числами соседних передач, увеличивая на 20…25% их диапазон.




Понижающая коробка передач называется демультипликатором. Демультипликатор устанавливается за коробкой передач. Он имеет две или три передачи: прямую с uk = 1 и понижающие с uk > 1. Демультипликатор увеличивает число передач в 2-3 раза и передаточные числа коробки передач, значительно расширяя их диапазон.

Многовальные коробки передач используются на автомобилях большой грузоподъемности, а также на автомобилях-тягачах, работающих с прицепами и полуприцепами.



Коробка КамАЗ с делителем

На рисунке 1 представлена конструкция коробки передач грузовых автомобилей КамАЗ. Коробка пятивальная, десятиступенчатая, синхронизированная, с делителем и с неавтоматическим дистанционным управлением.

Рисунок 1 – Коробка передач грузовых автомобилей КамАЗ

1 – ведущий вал; 2, 13 – шестерни; 3 – первичный вал; 4, 5, 6 – синхронизаторы; 7 – муфта; 8 – вторичный вал; 9, 11 – промежуточные валы; 10, 12 – картеры

Коробка передач состоит из двух частей – основной пятиступенчатой коробки передач и делителя. Делитель выполнен в отдельном картере 12 с картером сцепления и прикреплен к картеру 10 коробки передач. В картере 10 основной коробки передач размещены первичный 3, вторичный 8 и промежуточный 9 валы. Косозубые шестерни коробки передач находятся в постоянном зацеплении. Включение IV и V, а также II и III передач производится соответственно синхронизаторами 5 и 6. Включение первой передачи и заднего хода осуществляется зубчатой муфтой 7. Синхронизаторы имеют конструкцию, аналогичную синхронизаторам грузовых автомобилей ЗИЛ.

Делитель имеет ведущий 1 и промежуточный 11 валы, две шестерни 2 и 13 постоянного зацепления и зубчатую муфту с синхронизатором 4 для включения прямой и повышающей передач с передаточными числами соответственно uk = 1 и uk = 0,815. Промежуточный вал 11 делителя соединен шлицами с промежуточным валом 9 коробки передач. Шестерня 2 установлена свободно на ведущем валу и вращается относительно вала.




При включении прямой передачи ведущий вал 1 делителя и первичный вал 3 коробки передач жестко соединяются напрямую с помощью зубчатой муфты. При этом крутящий момент, передаваемый от двигателя к коробке передач, не изменяется по величине. При включении повышающей передачи шестерня 2 фиксируется синхронизатором на ведущем валу 1 делителя. В этом случае крутящий момент двигателя передается с шестерни 2 на шестерню 13 промежуточного вала и далее на промежуточный вал 9 коробки передач. При этом уменьшается передаваемый крутящий момент и увеличивается скорость движения. Это обеспечивает работу автомобиля при небольших нагрузках и высокой скоростью движения, что способствует экономии топлива.

Размещение делителя в отдельном картере позволяет использовать основную коробку передач и без делителя на самосвалах и других автомобилях, где это целесообразно. При установке делителя отдельные детали основной коробки передач заменяются (первичный вал и др.).



Механизм переключения передач в коробке с делителем


Механизм переключения передач основной коробки передач имеет дистанционный механический привод управления. В привод (рисунок 2) входят рычаг 1 переключения, передняя 2 и промежуточная 4 тяги, рычаг 3 передачи и шток с рычагом 5 механизма переключения передач, который находится в крышке 6 коробки передач.

Рисунок 2 – Приводы переключения коробки передач (а) и делителя (б) грузовых автомобилей КамАЗ

1, 3, 5 – рычаги; 2, 4 – тяги; 6 – крышка; 7 – переключатель; 8 – кран; 9 – воздухораспределитель; 10, 11 – клапаны; 12 – упор; 13 – пневмоцилиндр; В, Н – положения переключателя

Механизм переключения передач делителя имеет пневматический привод. Привод состоит из переключателя 7, находящегося на рычаге 1 коробки передач, редукционного клапана 10, пневмоцилиндра 13, воздухораспределителя 9, клапана 11 включения делителя, крана 8 и трубопроводов.

При установке переключателя в положение Н (низшая) или В (высшая) передача золотник крана 8 перемещается тросом. Сжатый воздух от редукционного клапана 10 поступает в соответствующую полость воздухораспределителя 9, устанавливая при этом его золотник в необходимое положение.





При выключении сцепления упор 12, установленный на толкателе рычага выключения сцепления, открывает клапан 11, и сжатый воздух проходит в воздухораспределитель 9 и далее в нужную полость пневмоцилиндра 13, перемещая его поршень и выключая передачи в делителе. Следовательно, переключатель можно включать заранее, однако переключение передач в делителе произойдет только при выключении сцепления. Такое полуавтоматической переключение передач делителя значительно облегчает его применение.


Коробка передач ЗИЛ с демультипликатором

Многовальная коробка передач (рисунок 3, а) грузовых автомобилей ЗИЛ состоит из основной коробки передач и демультипликатора. Она имеет восемь основных передач для движения вперед (передача VIII – прямая с uk = 1), дополнительную «ползущую» передачу (uk = 11,4) и передачу заднего хода.

Рисунок 3 – Коробка передач с демультипликатором грузовых автомобилей ЗИЛ

а – продольный разрез; б – механизм переключения; 1, 15, 28, 29, 35 – валы коробки; 2 – ползун; 3 – головка; 4, 33 – рычаги; 5 – блок клапанов; 6, 36 – фиксаторы; 7 – крышка; 8, 14 – вилки; 9 – пневмоцилиндр; 10- солнечная шестерня; 11 – сателлит; 12 – коронная шестерня; 13 – блокировочный диск; 16 – втулка шлицевая; 17, 25, 32 – синхронизаторы; 18, 30 – картеры; 19 – насос; 20, 23 – шестерни передач «ползущей» и заднего хода; 21 – муфта; 22 – промежуточная шестерня заднего хода; 24 – шестерня I и V передач; 26 – шестерня II и VI передач; 27 – шестерня III и VII передач; 31 – шестерня привода; 34 – серьга; 37 – демпфер

Такое число передач позволяет изменять крутящий момент двигателя в широком диапазоне и выбирать наиболее экономичный режим движения автомобиля.

В картере 30 основной коробки передач на подшипниках установлены первичный 1, вторичный 29 и промежуточный 28 валы.

Первичный вал выполнен вместе с косозубой шестерней, которая находится в постоянном зацеплении с шестерней 31 привода промежуточного вала. На вторичном валу шестерни всех передач установлены на роликовых подшипниках и свободно вращаются относительно вала.




Промежуточный вал изготовлен за одно целое с прямозубыми шестернями 20 «ползущей» передачи и 23 заднего хода. Косозубые шестерни остальных передач напрессованы на промежуточный вал.

Все шестерни коробки передач находятся в постоянном зацеплении.

Для включения передач I – VIII служат синхронизаторы 25 и 32, а для включения «ползущей» передачи и заднего хода – муфта 21. Они установлены на шлицах вторичного вала.

Конструкция синхронизаторов и их работа аналогичны синхронизаторам пятиступенчатой коробки передач грузовых автомобилей ЗИЛ. Однако эти синхронизаторы имеют шесть, а не три блокирующих пальца.


Механизм переключения передач в коробках с демультипликатором.


Механизм переключения коробки передач находится в отдельном корпусе, который прикреплен к крышке коробки передач. В механизм входят (рисунок 3, б) рычаг 33 переключения передач, рычаг 4 включения передач, серьга 34 и вал 35. Рычаг включения передач закреплен на валу 35, а рычаг 33 переключения передач связан с валом шарнирно. Пружинный демпфер 37 предназначен для фиксации его промежуточных ходов.

При перемещении рычага 33 вперед или назад серьга 34 вместе с валом 35 поворачиваются. При этом рычаг 4 включения своим нижним концом перемещает тот ползун механизма переключения передач, в пазу головки которого он находится.

На ползунах 2 закреплены вилки 8 переключения передач, с помощью которых перемещаются по шлицам вторичного вала каретки синхронизаторов 25, 32 и муфта 21.

В нейтральном положении рычага 33 рычаг 4 находится в среднем фиксированном положении, и его нижний конец входит в паз головки ползуна III и IV передач.

При перемещении рычага 33 вправо рычаг 4 включения перемещается влево, и его нижний конец последовательно входит в пазы головок ползунов I – IV передач, которые при включении прямой передачи (uk = 1) в демультипликаторе преобразуются соответственно в передачи V – VIII.

Механизм включения передач размещен в крышке 7 (см. рисунок 3, а) коробки и состоит из трех ползунов 2 с вилками, головок 3 ползунов, трех шариковых фиксаторов 6 с пружинами и замочного устройства, состоящего из двух пар шариков и штифта между ними. Фиксаторы исключают самопроизвольное выключение передач, а замочное устройство – одновременное включение двух и более передач.

Демультипликатор размещен в отдельном картере 18, прикрепленном сзади к картеру 30 коробки передач. Он представляет собой двухступенчатый планетарный редуктор и имеет две передачи: прямую (uk = 1) и понижающую (uk = 3,3).

Демультипликатор включает в себя вал 15 с сателлитами 11 и их осями, солнечную шестерню 10, коронную шестерню 12 со ступицей, блокировочный диск 13 и синхронизатор 17.

Вал демультипликатора установлен на шариковом подшипнике и через сателлиты связан с солнечной и коронной шестернями. Для включения передач демультипликатора на валу 15 размещен синхронизатор, конструкция и работа которого аналогичны синхронизаторам 25 и 32 коробки передач. Солнечная шестерня 10 установлена на шлицевом конце вторичного вала 29 коробки передач.





Механизм переключения передач демультипликатора состоит из вилки 14, вала вилки и рычага вала. Привод механизма переключения – пневматический. В привод входят блок клапанов 5, пневматический цилиндр 9 и соединительные шланги.

Блок клапанов имеет два клапана, которые работают последовательно. Сжатый воздух к блоку подводится из пневмосистемы автомобиля. При включении «ползущей», I – IV передач и заднего хода сжатый воздух поступает в пневмоцилиндр 9, включая низшую передачу демультипликатора. При включении V – VIII передач поступивший в пневмоцилиндр сжатый воздух включает в демультипликаторе прямую передачу.

Детали коробки передач и демультипликатора смазываются маслом, заливаемым в их картеры. Система смазывания – смешанного типа: под давлением, разбрызгиванием и масляным туманом. Масляный насос 19 под давлением подает масло к подшипникам коробки передач и демультипликатора. Остальные их детали смазываются разбрызгиванием масла и масляным туманом.








Другие статьи по коробкам передач

  • Коробка передач — назначение и типы
  • Двухвальные коробки передач ВАЗ и АЗЛК
  • Трехвальные коробки — применение и схема работы
  • Трехвальная коробка передач ВАЗ — конструкция
  • Коробка передач грузовых ГАЗ
  • Коробка передач легковых ГАЗ
  • Коробка передач грузовых автомобилей ЗИЛ
  • Коробка передач грузовых МАЗ
  • Гидромеханические коробки передач

Механическая коробка переключения передач, устройство, принцип работы

Необходимость в механической коробке передач возникает из-за основного недостатка ДВС — агрегат работает при ограниченном диапазоне оборотов. МКПП обеспечивает оптимальный режим работы двигателя.

Содержание

  • 1 Конструктивные особенности
  • 2 Виды трансмиссии
  • 3 Преимущества и недостатки

Конструктивные особенности

Рисунок 1. Две шестерни с различным числом зубьев в зацеплении.

Механическая коробка работает в паре со сцеплением. Принцип ее работы, если кратко, заключается в том, что шестерни зубчатого типа находящееся в корпусе коробки входят в поочередное зацепление в различных комбинациях. Таким образом, образовываются различные передачи, отличающиеся передаточным числом.

Сцепление обеспечивает временный разрыв передачи потока крутящего момента от двигателя к трансмиссии — это нужно для переключения передач.

Традиционная МКПП состоит из корпуса, который называется картером, валов, расположенных параллельно и шестерней, синхронизаторов.

Изменение числа оборотов при различных передачах можно объяснить на примере двух шестерней с различным числом зубьев (смотрите рисунок 1). Если поставить две шестерни в зацепление: у первой зубьев 20, а у второй 40, то при двух оборотах первой шестерни, вторая выполнит только один оборот. При такой ситуации передаточное число равно двум. Для чего оно нужно? От величины значения указанного числа зависит скорость раскручивания нужных оборотов мотором. ПЧ влияет на ускорение. Чем больше передаточное число, тем «мощнее» и «короче» будет передача. При этом максимальная скорость станет меньше, возникнет частая необходимость в смене передачи. Производители трансмиссий придерживаются средних значений ПЧ, создают многоступенчатые конструкции с определенной схемой переключения.

Рекомендуем посмотреть видео об устройстве механической трансмиссии:

Виды трансмиссии

Корпус механической трансмиссии выполняется из легкого, но очень прочного сплава, он герметичен и наполнен специальным маслом, которое позволяет поддерживать рабочие элементы агрегата в хорошем состоянии, даже при больших нагрузках.

Трехвальная механическая коробка передач

Трехвальные механические коробки состоят из таких валов:

  • Первичного (ведущего), соединенного посредством сцепления с маховиком мотора.
  • Вторичного (ведомого), имеющего жесткое соединение с карданным валом.
  • Промежуточного. Его предназначение — передача вращения от первого вала ко второму.

Ведомый вал опирается на подшипник, находящийся в хвостовике первичного вала. Между ними нет жесткой связи, они выполняют вращение независимо друг от друга. На ведомом валу размещен блок шестерен. На первичном — расположена шестерня, находящаяся с ним в жестком закреплении. Промежуточный вал размещен параллельно первому валу, имеет блок шестерней жестко закрепленных на нем. Шестерни всех валов пребывают в постоянном зацеплении.

На ведомом валу между шестернями размещены синхронизаторы, предназначенные для бесшумного переключения передач, они выравнивают угловую скорость шестерни и вала. Синхронизатор позволяет поочередно включать две шестерни вторичного вала.

На корпусе коробки размещается механизм для переключения скоростей, он представлен в виде рычага управления и ползунов с вилками. Чтоб не произошло одновременное включение нескольких передач, этот механизм оборудован блокировкой. Если рычаг для переключения скорости размещен в кузове автомобиля, то используется механизм для дистанционного управления, он называется «кулисой».

Принцип работы указанной коробки состоит в том, что при переведении рычага управления определенная вилка выполняет перемещение муфты синхронизатора, который совмещает угловую скорость вала и шестерни, обеспечивая передачу крутящего момента от шестерни через синхронизатор на вторичный вал коробки. Задняя передача достигается при вращении вторичного вала в противоположную сторону. Достигается она при помощи дополнительной шестерни заднего хода. Она позволяет получить нечетное число пар шестерен: крутящий момент изменяет направление. Для лучшего понимания схемы переключения передач смотрите рисунок 2.

Рисунок 2. Переключение передач МКПП.

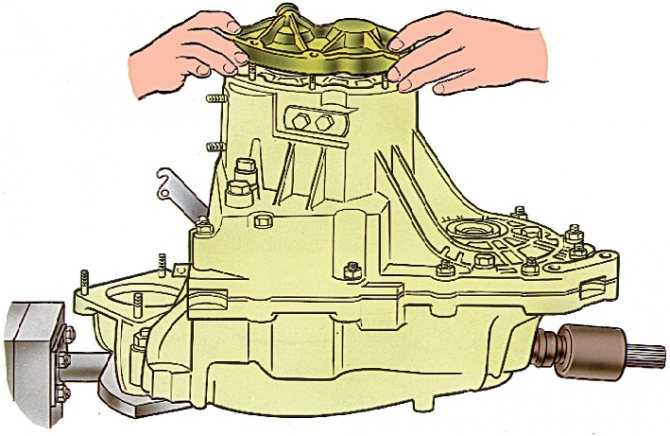

Устройство двухвальных коробок имеет ведущий и ведомый валы, расположенные параллельно. При помощи шестерни, размещенной на первичном валу, передается крутящий момент на шестерню вторичного, зафиксированную синхронизатором. Остальные процессы выполняются аналогично трехвальной МКПП. Достоинством двухвальных коробок есть компактность трансмиссии. Плюс они имеют лучший КПД из-за небольшого количества деталей. В указанной коробке отсутствует прямая передача, поэтому ее применяют для легких транспортных средств.

Преимущества и недостатки

Принцип действия и устройство механической коробки несложные, но при езде на оснащенном МКПП автомобилем водителю необходимы определенные навыки для правильного и плавного переключения скоростей. Этот факт является основным недостатком механики. Работать без рывков и провалов механическая коробка будет, если водитель выполняет своевременное переключение передач.

К преимуществам указанной трансмиссии относят:

  1. Небольшая стоимость и высокая надежность агрегата.
  2. Высокий КПД.
  3. Простота обслуживания и ремонта.
  4. Хорошая управляемость при экстремальных ситуациях.
  5. Минимальный расход горючего.
  6. Высокая динамика разгона.

Большинство неисправностей механических коробок переключения передач возникают при использовании водителем неправильной схемы переключения скоростей. Рычаг переключения передач необходимо переключать плавно, с выдержкой пауз в нейтральной позиции — это обеспечит своевременное срабатывание синхронизаторов, которые защищают шестерни от износа.
