Форсунка топливная дизель. Виды форсунок. Принцип действия, строение и диагностические мероприятия в Санкт-Петербурге.

Форсунки дизельные.

Принцип действия, строение и диагностические мероприятия.

Форсуночный элемент, такой как форсунка топливная дизель, является деталью с прецизионными составляющими частями и предназначена она для выполнения впрыска топливной смеси в камеру сгорания цилиндров силовой установки при заданном давлении и в нужный момент времени. Такие дизельные форсунки получили распространение среди многих автомобилей и грузовой техники.

Виды дизельных форсунок.

• механическая.

Форсунка топливная дизель — это классическая версия элементов подачи топлива. Состоят они из корпусной части, штуцеров, соединяющихся с напорным и обратным трубопроводом, пружинного механизма с клапаном, плунжерной пары и распылительной части.
Технологический процесс.
Дизельная топливная жидкость подается насосом высокого давления к детали впрыска. Усилие пружинного устройства отвечает определенному показателю сжатия горючего вещества. При достижении этого показателя плунжерная игла перемещается и выполняется распыление топлива в рабочую камеру цилиндра мотора.

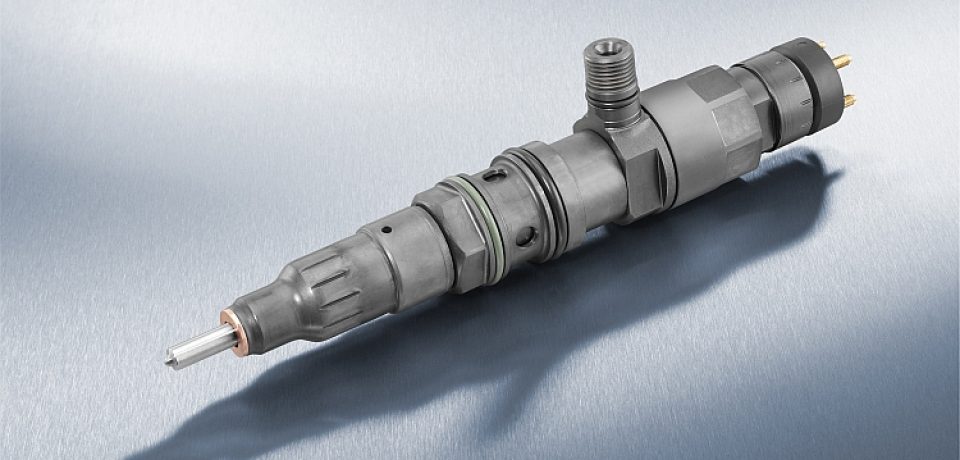

• электрогидравлические инжекторы с управляющим магнитным клапаном;

Конструкция состоит с подвода высокой степени сжатия топливной жидкости и обратного канала, корпуса, пружинных частей, толкателя, клапанного элемента с магнитным управлением, подвода электрического питания, игольчатого устройства и распылителя.
Алгоритм функционирования.
Выполняется нагнетание дизельного вещества к форсунке дизельного двигателя. В этот момент игла прижата к посадочному месту давлением горючего. Электронный блок подает напряжение к магнитному клапану. Далее происходит его открытие и слив вещества в камеру подготовки впрыска. Показатель сжатия при этом снижается, и плунжерная игла поднимается и в этот момент проводится подача смеси в цилиндр моторного комплекса;

• пьезоэлектрические механизмы питания;

Конструктивной особенностью является наличие в составе пьезового элемента, управляющего впрыском. При подаче электрического питания эта деталь имеет свойство изменять свою длину, в результате при увеличении стержня происходит воздействие на толкатель с клапаном. Далее топливный материал проходит к распылителю, и за счет разницы показателей сжатия происходит подъем игольчатой части. В итоге выполняется подача вещества в цилиндры моторной установки;

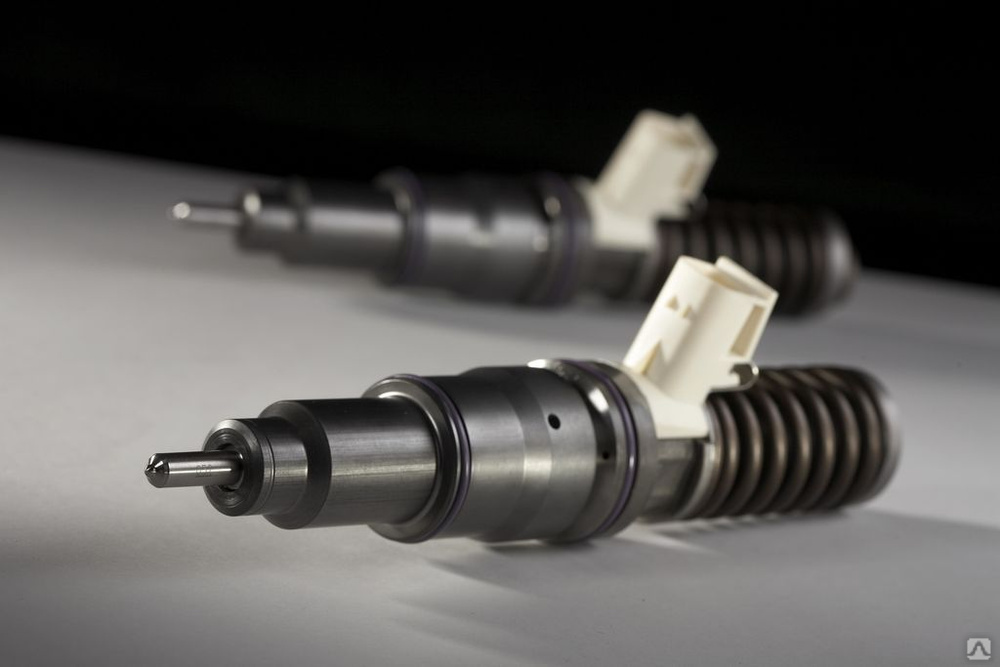

• насос – форсунка дизельная;

Находят применение на специальной технике. По конструкционному исполнению дизельные насос форсунки бывают разнесенного и не разнесенного типа. Приводной момент они получают непосредственно от распределительного вала двигателя. Разнесенные детали состоят из двух частей, соединенных между собой трубопроводом. Первый механизм осуществляет подачу топлива в рабочую камеру, второе устройство получает привод и производит сжатие дизельного вещества.

Электрогидравлический и пьезоэлектрический виды инжекторных элементов применяются в современной топливной системе CommonRail, являющейся дополнительным агрегатом, размещенным между топливным насосом и форсуночными деталями. Представляет собой топливную рампу, аккумулирует и поддерживает постоянно высокий показатель давления.

Положительные стороны дизельных форсуночных деталей.

• точное дозирование впрыскиваемой топливной жидкости;
• экономный расход горючей смеси;
• легкий пусковой процесс силовой установки вне зависимости от погоды и времени года;
• выгодные мощностные характеристики;
• стабильная динамика разгона;
• пониженный уровень шума и вибрационных явлений;
• емкий эксплуатационный ресурс.

Форсунка дизельного двигателя: возможные дефекты и их обнаружение.

• неисправное функционирование распылительной головки;
• сбои рабочих параметров форсунки дизельного двигателя;
• выход из строя клапанного механизма;
• забивание распылительных отверстий продуктами неполноценного горения топлива.

В такой ситуации топливная смесь сгорает не полностью, данная работа двигателя является неэффективной и нестабильной. Появляются некоторые дергания моторного отсека. Наблюдается спад тяговых показателей. Электронная аппаратура показывает ошибки по причине обедненной воздушно-топливной смеси. Запуск силовой установки происходит с задержками и трудностями.

При возникновении подобных ситуаций нужно обратиться к профессионалам сервисного предприятия. Самостоятельными усилиями невозможно узнать точную проблему некорректного функционирования мотора. Для проведения диагностических операций необходимы условия и материально-техническое оснащение. Чтобы проделывать простые разборочно-сборочные манипуляции необходимо иметь специализированные приспособления, комплекс инструментов и навыки в данной области.Рекомендуется не предпринимать никаких любительских вмешательств, такие действия способны привести к дорогостоящим восстановительным работам.

Профильные мастера сервисных организаций выполняют полный спектр услуг по обслуживанию и ремонтным работам дизельных форсунок.

Перечень операций, выполняющие специалисты автосервиса.

• полное диагностирование элементов питания моторного агрегата с применением современных  образцов технологического оборудования;
• установка и настройка номинальных параметров с применением специальных стендов;
• промывочные и очистительные мероприятия. Широко используется оборудование для ультразвуковой обработки деталей;
• ремонтные манипуляции любой сложности.

Следует тщательно планировать и регулярно проводить сервисные осмотры и проверки дизельных элементов питания для возрастания эксплуатационного ресурса и безотказного функционирования.

Форсунки для дизельных двигателей – схема, принцип работы и ремонта + видео » АвтоНоватор

Форсунки для дизельных двигателей – это детали топливной аппаратуры, которые наиболее подвержены износу. Считаются самыми простыми в обслуживании и проведении диагностики в условиях сервисных центров. От того, насколько эффективно работают форсунки, зависит качество сгорания топлива в цилиндрах двигателя, его запуск, динамика разгона автомобиля, экономичность и количество вредных выбросов.

Форсунки для дизельных двигателей – что это?

В зависимости от типа распылителей и топливной системы максимальное давление форсунок дизельных двигателей в распылителе в момент впрыска составляет порядка 200 МПа, а время – от 1 до 2 миллисекунд. От качества впрыска зависит уровень шума двигателя, количество выбросов в атмосферу сажи, окислов азота и углеводорода.

Современные модели различаются по форме корпуса, размеру распылителей, а также по способу управления. Отличие различных типов форсунок состоит в использовании различных систем впрыска и видов распылителей, которые бывают штифтовыми и дырчатыми. Штифтовые применяют в двигателях с форкамерной системой зажигания, дырчатые устанавливаются на дизелях с непосредственным впрыском топлива.

Принцип работы форсунки дизельного двигателя – кратко о сложном

Основное назначение таких деталей заключается в дозировании и распылении топлива, а также герметичной изоляции камеры сгорания. В результате исследований были разработаны насосы-форсунки, которые устанавливаются в каждый цилиндр по отдельности. Принцип работы форсунки дизельного двигателя нового типа заключается в том, что она функционирует от кулачка распределительного вала через толкатель. Подача и слив топлива осуществляется через специальные каналы в головке блока. Дозирование топлива происходит через блок управления, который подает сигналы на запорные электромагнитные клапаны.

Работает насос-форсунка в импульсном режиме, что позволяет перед основным впрыском произвести предварительную подачу топлива. В результате чего значительно смягчается работа двигателя и снижается уровень токсичных выбросов.

Промывка форсунок дизельного двигателя – способы реализации

Загрязнение этого элемента ведет к нарушению распыления топлива и приводит к неправильному образованию воздушно-топливной смеси. В идеале пульверизация должна быть максимально равномерной. Основной источник загрязнения – содержащиеся в топливе смолы. Промывка форсунок дизельного двигателя может устранить все нарушения подачи топлива в цилиндры.

Процесс очистки форсунок предусматривает удаление различных загрязнений в топливных каналах. В настоящее время применяется несколько способов:

• чистка форсунок дизельных двигателей с помощью ультразвука;
• промывка форсунок топливом с добавлением специальных присадок;
• промывка с использованием специальных жидкостей на стендах;
• промывка вручную.

• Автор: Михаил
• Распечатать

Оцените статью:

(12 голосов, среднее: 3. 3 из 5)

Поделитесь с друзьями!

Adblock
detector

Как работают дизельные топливные форсунки

Рынок дизельных двигателей продолжает расти из года в год, так как потребность в надежных автомобилях малой и большой грузоподъемности возрастает в основном в странах среднего и третьего мира. По мере совершенствования инфраструктуры во всем мире растет и потребность в надежных рабочих грузовиках. J.D. Power and Associates прогнозирует, что продажи дизельных двигателей увеличатся более чем в три раза в течение следующих 10 лет, что составит более 10% всех продаж автомобилей по сравнению с 3,6% всего 10 лет назад в 2005 году. С 2000 по 2005 год количество регистраций дизельных двигателей увеличилось более чем на 80%. более 550 000 автомобилей. С 2005 по 2015 год это число увеличилось еще на 67%.

Как работают топливные форсунки

Топливные форсунки — это небольшие электрические компоненты, которые используются для подачи топлива через распылитель непосредственно во впускной коллектор перед впускным клапаном в дизельном двигателе. Форсунки дизельного топлива довольно сложны; инжектор имеет фильтр с высокой микронной проницаемостью на верхней входной стороне, который соответствует небольшим отверстиям подкожного размера на дне для распыления дизельного топлива. Дизельное топливо действует как источник смазки для внутренних частей форсунки. Основной причиной неисправности форсунок является наличие воды в топливе. Когда вода в топливе вытесняет смазочные свойства, внутренние детали быстро изнашиваются, и форсунка в целом может довольно быстро выйти из строя.

Форсунки являются чрезвычайно важным компонентом двигателя. Клапан форсунки открывается и закрывается при тех же оборотах, что и дизельный двигатель. Типичная скорость вращения дизельных двигателей в Северной Америке составляет около 1800 об/мин. Это примерно 140 000 оборотов в час! Помимо воды в топливе, форсунки подвергаются воздействию нагара и частиц грязи, попадающих в агрегат через неисправный элемент воздушного фильтра. Тип топлива, качество и используемые присадки также оказывают значительное влияние на ожидаемый срок службы топливной форсунки. ECM (модуль управления двигателем) управляет топливными форсунками в большинстве электрических дизельных двигателей. На дизельные форсунки постоянно подается питание при повороте ключа зажигания независимо от того, провернут ли двигатель. ECM заземляет форсунку, замыкая цепь и вызывая открытие форсунки. ECM после получения информации от различных контрольных датчиков определяет продолжительность времени, в течение которого форсунки должны быть заземлены для впрыска точного количества топлива с учетом требуемой мощности двигателя.

Процесс открытия, закрытия дизельных форсунок и подачи нужного количества топлива происходит за миллисекунды. Включение цикла форсунки в среднем занимает от 1,5 до 5 миллисекунд. Форсунки дизельного топлива бывают разных форм и размеров в зависимости от марки и модели двигателя, а также потребляемой мощности. Автомобильные форсунки немного меньше, чем дизельные двигатели для тяжелых условий эксплуатации, и измеряются в кубических дюймах. Существует два типа дизельных топливных форсунок: первый называется впрыском в корпус дроссельной заслонки, где 1-2 форсунки расположены в самом корпусе дроссельной заслонки в дизельном двигателе и подают дозированное количество распыленного топлива во впускной коллектор. Эта система подачи по существу заряжает впуск, а впускной клапан втягивает топливо в цилиндр двигателя. Вторая система подачи, известная как топливная форсунка с индивидуальным портом, является более новой и более экономичной. Портовый впрыск более эффективен, чем карбюратор, поскольку он адаптируется к плотности воздуха и высоте над уровнем моря и не зависит от вакуума во впускном коллекторе.

При впрыске с дроссельной заслонкой неэффективность возникает, когда в ближайших к форсункам цилиндрах смесь лучше, чем в самых дальних. При портовом впрыске этот недостаток устраняется за счет впрыска одинакового количества топлива в каждый цилиндр двигателя.

Детали форсунки

Каждая топливная форсунка немного отличается, но все они состоят из 15 основных частей, включая фильтр, направляющее кольцо, пружину сердечника, пружину седла, седло, полюсный наконечник, стопор, катушку соленоида, корпус соленоида, кольцо сердечника, сердечник, корпус наконечника распылителя, направляющая и наконечник распылителя. Поток топлива регулируется блоком управления двигателем путем поднятия шарика со своего места. Это позволяет топливу течь через отверстие седла, а затем через неподвижную направляющую пластину с несколькими отверстиями. Направляющая пластина служит для направления распыления топлива. Этот тип инжектора имеет угол распыления от 10 до 15 градусов. Распыление топлива в форсунках этого типа аналогично форсункам дискового типа. Форсунки дискового и шарикового типа по конструкции менее подвержены засорению.

Дизельные топливные форсунки бывают разных форм и размеров, а также условий эксплуатации. В опубликованной здесь статье объясняется разница между OEM, восстановленными, восстановленными и бывшими в употреблении форсунками. Capital Reman Exchange может помочь вам определить, какой тип топливной форсунки подходит для вашего дизельного двигателя.

Метки для этой статьи

Форсунки дизельного топлива

Категории товаров

Без категории,

Система впрыска дизельного топлива

Впрыск дизельного топлива

Магди К. Хайр, Ханну Яаскеляйнен

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите под номером , чтобы просмотреть полную версию этого документа.

• Компоненты системы впрыска топлива
• Система впрыска насос-линия-форсунка
• Системы насос-форсунок и насосов
• Система впрыска топлива Common Rail

Аннотация : Целью системы впрыска топлива является подача топлива в цилиндры двигателя, при этом точно контролируя момент впрыска, распыление топлива и другие параметры. К основным типам систем впрыска относятся насос-линия-форсунка, насос-форсунка и система Common Rail. Современные системы впрыска достигают очень высокого давления впрыска и используют сложные электронные методы управления.

• Основные принципы
• Общие архитектуры систем впрыска дизельного топлива
• Система впрыска топлива/топливные взаимодействия
• Электронное управление впрыском топлива

Назначение системы впрыска топлива

Работа дизельных двигателей во многом зависит от конструкции их системы впрыска. На самом деле, самые заметные достижения в дизельных двигателях стали результатом превосходной конструкции системы впрыска топлива. Хотя основной целью системы является подача топлива в цилиндры дизельного двигателя, именно то, как это топливо подается, влияет на производительность двигателя, выбросы и шумовые характеристики.

В отличие от своего аналога двигателя с искровым зажиганием, система впрыска дизельного топлива подает топливо под чрезвычайно высоким давлением впрыска. Это означает, что конструкции компонентов системы и материалы должны быть выбраны так, чтобы выдерживать более высокие нагрузки, чтобы работать в течение длительного времени, что соответствует целевым показателям долговечности двигателя. Для эффективного функционирования системы также требуется более высокая точность изготовления и жесткие допуски. Помимо дорогих материалов и производственных затрат, дизельные системы впрыска характеризуются более сложными требованиями к управлению. Все эти функции составляют систему, стоимость которой может составлять до 30% от общей стоимости двигателя.

Основной задачей системы впрыска топлива является подача топлива в цилиндры двигателя. Чтобы двигатель эффективно использовал это топливо:

1. Топливо должно впрыскиваться в надлежащее время, т. е. время впрыска должно контролироваться и
2. Необходимо подавать правильное количество топлива для удовлетворения потребности в мощности, т. е. дозирование впрыска должно контролироваться.

Однако подавать точно отмеренное количество топлива в нужное время для достижения хорошего сгорания еще недостаточно. Дополнительные аспекты имеют решающее значение для обеспечения надлежащей работы системы впрыска топлива, в том числе:

• Распыление топлива — обеспечение распыления топлива на очень мелкие частицы топлива является основной целью проектирования систем впрыска дизельного топлива. Мелкие капли обеспечивают возможность испарения всего топлива и его участия в процессе горения. Любые оставшиеся капли жидкости очень плохо сгорают или выбрасываются из двигателя. В то время как современные системы впрыска топлива способны обеспечивать характеристики распыления топлива, намного превышающие то, что необходимо для обеспечения полного испарения топлива в течение большей части процесса впрыска, некоторые конструкции систем впрыска могут иметь плохое распыление в течение некоторых коротких, но критических периодов фазы впрыска. Окончание процесса закачки является одним из таких критических периодов.
• Массовое смешивание — Хотя распыление топлива и полное испарение топлива имеют решающее значение, обеспечение достаточного содержания кислорода в испаряемом топливе в процессе сгорания не менее важно для обеспечения высокой эффективности сгорания и оптимальной работы двигателя. Кислород обеспечивается всасываемым воздухом, захваченным в цилиндре, и достаточное количество должно быть вовлечено в топливную струю, чтобы полностью смешаться с доступным топливом в процессе впрыска и обеспечить полное сгорание.
• Использование воздуха — Эффективное использование воздуха в камере сгорания тесно связано с объемным смешиванием и может быть достигнуто за счет сочетания проникновения топлива в плотный воздух, сжатый в цилиндре, и деления общего количества впрыскиваемого топлива на число самолетов. Необходимо предусмотреть достаточное количество форсунок, чтобы вовлечь как можно больше доступного воздуха, избегая при этом перекрытия струй и образования зон с высоким содержанием топлива и дефицитом кислорода.

Основные функции системы впрыска дизельного топлива графически представлены на рис. 1.

Рисунок 1 . Основные функции системы впрыска дизельного топлива

Определение терминов

Для описания компонентов и работы систем впрыска дизельного топлива используется множество специализированных понятий и терминов. Некоторые из наиболее распространенных из них включают [922] [2075] :

Форсунка относится к части корпуса форсунки/узла иглы, которая взаимодействует с камерой сгорания двигателя. Такие термины, как сопло P-типа, M-типа или S-типа, относятся к стандартным размерам параметров сопла в соответствии со спецификациями ISO.

Держатель форсунки или Корпус инжектора относится к части, на которой монтируется форсунка. В обычных системах впрыска эта деталь в основном выполняла функцию крепления форсунки и предварительного натяжения пружины иглы форсунки. В системах Common Rail он содержит основные функциональные части: сервогидравлическую схему и гидропривод (электромагнитный или пьезоэлектрический).

Инжектор обычно относится к держателю форсунки и узлу форсунки.

Начало впрыска (SOI) или время впрыска — время начала впрыска топлива в камеру сгорания. Обычно выражается в градусах угла поворота коленчатого вала (CAD) относительно ВМТ такта сжатия. В некоторых случаях важно различать указанную SOI и фактическую SOI . SOI часто определяется легко измеряемым параметром, таким как время, в течение которого электронный триггер отправляется на инжектор, или сигнал от датчика подъема иглы, который указывает, когда игольчатый клапан инжектора начинает открываться. Точка в цикле, где это происходит, является указанной SOI. Из-за механической реакции форсунки может быть задержка между указанным КНИ и фактическим КНИ, когда топливо выходит из сопла форсунки в камеру сгорания. Разница между фактическим SOI и показанным SOI составляет задержка форсунки .

Начало поставки. В некоторых топливных системах впрыск топлива координируется с созданием высокого давления. В таких системах началом подачи считается момент, когда насос высокого давления начинает подавать топливо к форсунке. Разница между началом подачи и SOI зависит от продолжительности времени, необходимого для прохождения волны давления между насосом и инжектором, а также от длины линии между насосом высокого давления и инжектором и от скорости звука. в топливе. Разницу между началом родов и SOI можно обозначить как задержка впрыска .

Конец впрыска (EOI) — это время в цикле, когда прекращается впрыск топлива.

Количество впрыскиваемого топлива — это количество топлива, подаваемое в цилиндр двигателя за рабочий такт. Его часто выражают в мм ³ /ход или мг/ход.

Продолжительность впрыска — период времени, в течение которого топливо поступает в камеру сгорания из форсунки. Это разница между EOI и SOI, связанная с объемом впрыска.

Схема впрыска. Скорость впрыска топлива часто меняется в течение периода впрыска. На рис. 2 показаны три распространенные формы скорости: загрузочная, линейная и квадратная. Скорость открытия и Скорость закрытия относится к градиентам скорости впрыска во время открытия и закрытия игольчатого сопла, соответственно.

Рисунок 2 . Общие формы скорости закачки

Множественные события инъекции. В то время как обычные системы впрыска топлива используют один впрыск для каждого цикла двигателя, новые системы могут использовать несколько событий впрыска. На рис. 3 определены некоторые общие термины, используемые для описания событий множественной инъекции. Следует отметить, что терминология не всегда последовательна. 9Событие 0085 основного впрыска обеспечивает основную часть топлива для цикла двигателя. Один или несколько впрысков перед основным впрыском, предварительных впрысков , обеспечивают небольшое количество топлива перед основным впрыском. Предварительный впрыск также может называться предварительным впрыском . Некоторые называют предварительный впрыск, который происходит за относительно долгое время до основного впрыска, предварительным впрыском, а тот, который происходит за относительно короткое время до основного впрыска, — предварительным впрыском. Инъекции после основных инъекций, постинъекция , может происходить сразу после основной инъекции ( близкая постинъекция ) или через относительно долгое время после основной инъекции ( поздняя постинъекция ). Постинъекции иногда называют послеинъекциями . Несмотря на значительные различия в терминологии, близкая постинъекция будет называться постинъекцией, а поздняя постинъекция — постинъекцией.

Рисунок 3 . Множественные события инъекции

Срок разделенный впрыск иногда используется для обозначения стратегий множественного впрыска, когда основной впрыск разделяется на два меньших впрыска примерно одинакового размера или на меньший предварительный впрыск, за которым следует основной впрыск.

В некоторых системах впрыска топлива может произойти непреднамеренный повторный впрыск, когда форсунка на мгновение снова открывается после закрытия. Их иногда называют вторичными впрысками .

Давление впрыска не используется последовательно в литературе. Это может относиться к среднему давлению в гидравлической системе для систем Common Rail или к максимальному давлению во время впрыска (пиковое давление впрыска) в обычных системах.

Основные компоненты топливной системы

Компоненты системы впрыска топлива

За некоторыми исключениями, топливные системы можно разделить на две основные группы компонентов:

• Компоненты стороны низкого давления — Эти компоненты служат для безопасной и надежной подачи топлива из бака в систему впрыска топлива. К компонентам стороны низкого давления относятся топливный бак, топливный насос и топливный фильтр.
• Компоненты стороны высокого давления —Компоненты, которые создают высокое давление, дозируют и подают топливо в камеру сгорания. К ним относятся насос высокого давления, топливная форсунка и топливная форсунка. Некоторые системы могут также включать аккумулятор.

Форсунки для впрыска топлива можно разделить на дырчатые или дроссельные игольчатые, а также на закрытые или открытые. Закрытые форсунки могут приводиться в действие гидравлически с помощью простого пружинного механизма или с помощью сервоуправления. Открытые форсунки, а также некоторые новые конструкции форсунок с закрытыми форсунками могут приводиться в действие напрямую.

Измерение количества впрыскиваемого топлива обычно осуществляется либо в насосе высокого давления, либо в топливной форсунке. Существует ряд различных подходов к измерению топлива, в том числе: измерение давления с постоянным временным интервалом (PT), измерение времени при постоянном давлении (TP) и измерение времени/хода (TS).

Большинство систем впрыска топлива используют электронику для управления открытием и закрытием форсунки. Электрические сигналы преобразуются в механические силы с помощью привода определенного типа.
