что это, как устроен, признаки неисправности :: Autonews
- Что такое суппорт
- Устройство суппорта
- Виды суппортов
- Передний и задний суппорт: в чем разница
- Когда нужна замена тормозного суппорта
- Причины неисправности суппортов

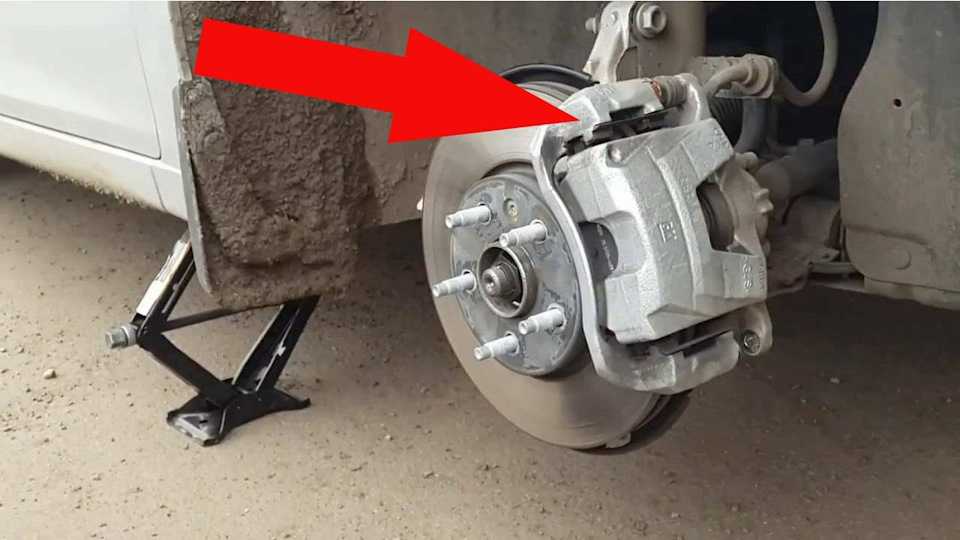

Что такое суппорт
adv.rbc.ru
Суппорт — один узлов тормозной системы автомобиля, который представляет собой устройство, прижимающее тормозные колодки к тормозному диску после нажатия на педаль тормоза. По сути, суппорт одна из важнейших механических деталей тормозной системы, которая наряду с другими деталями отвечает за эффективное замедления автомобиля во время торможения.
Фактически он представляет собой устройство из поршней, подключенных к гидравлической части тормозной системы, к которым крепятся тормозные колодки. Когда водитель давит на педаль тормоза, по магистралям тормозной системы к суппорту под давлением подается тормозная жидкость.
Она нажимает на поршень, который в свою очередь выходит из корпуса суппорта и давит на тормозные колодки, прижимая их к диску.
Устройство суппорта
Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. Он представляет собой устройство из поршня или нескольких поршней подключенных к гидравлической системе тормозов, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться. Но общее устройство у всех систем практически идентичное и состоит из:
- Корпуса
- Цилиндров с поршнем или несколькими поршнями
- Направляющих
- Пыльников направляющих поршней
- Крепежных, уплотнительных колец поршня
- Тормозных колодок
- Тормозных магистралей со штуцерами
- Возвратных пружин
- Плавающей скобы.
Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно.
(Фото: Shutterstock)
Виды суппортов
В зависимости от конструкции суппорта поршень, оказывающий давление на колодку, может быть не один. Иногда используется два или больше. А от расположения поршней в суппорте зависит и разновидность узла. Суппорт бывает двух видов:
- Фиксированный
Если поршни в суппорте стоят с обеих сторон диска, то он называется фиксированным. Конструктивно такой суппорт представляют собой металлический корпус, в котором симметрично расположены несколько цилиндров. В каждом из них есть поршни. Двигаясь, они прижимают обе колодки к диску одновременно. При этом сам корпус суппорта жестко крепится деталям подвески. А в состоянии покоя колодки внутри суппорта удерживают специальные пружины.
- С плавающей скобой
Если поршни в суппорте установлены только с внутренней стороны тормозного диска, то это, как правило, суппорт с плавающей скобой.
В этом случае поршень или поршни давят только на внутреннюю колодку. Под их воздействием колодка прижимается к диску, а скоба движется по направляющим и прижимает вторую внешнюю колодку. Это самая простая конструкция, которая используется на большинстве бюджетных автомобилей, поскольку в производстве обходится значительно дешевле. Однако такие суппорты уступают фиксированным по эффективности.
Передний и задний суппорт: в чем разница
На самом деле серьезных отличий между ними нет, так как и на передней, и на задней оси суппорты действуют по одинаковому принципу. Однако существуют небольшие различия в нюансах из-за адаптации к различным условиям работы. Суппорты, расположенные на задней оси, немного переделаны, так как должны работать и со стояночным тормозом. Задние суппорта немного больше передних по габаритам и обладают чуть более сложной конструкцией, поскольку к ним подходит дополнительный привод от стояночного тормоза. Соответственно, в силу конструктивных особенностей деталей, установить передний суппорт вместо заднего и наоборот — не получится.
Когда нужна замена тормозного суппорта
Суппорт, как и любая другая деталь в автомобиле, имеет свойство изнашиваться и выходить из строя. В следующей главе мы расскажем о самых распространенных неисправностях и причинах, которые могут их вызвать. А сейчас обратим внимание на главные признаки неисправностей суппортов.
- Скрип при торможении
Скрип при торможении может быть признаком и других проблем с тормозами. Например, если на диски попал песок, или износились колодки. Но если вы знаете, что не заезжали на грунт, а колодки у вас свежие и менялись совсем недавно, то скрип при торможении может указывать на проблемы с суппортами.
Суппорт тормозной передний — устройство, неисправности и ремонт
Суппорт тормозной передний представляет собой устройство, которое останавливает тормозной диск автомобиля. Техническое состояние суппорта должно быть всегда в отличном состоянии, так как это единственная подвижная часть тормозной системы, а значит, более ответственная.
В этой статье мы раскроем принцип действия и устройство суппорта, а также расскажем, как провести его ремонт.
Принцип работы переднего тормозного суппорта
Конструктивно суппорт представляет собой два поршня, на концах которых располагаются тормозные колодки. При нажатии на педаль тормоза, в системе появляется давление, под действием которого тормозная жидкость начинает движение в сторону поршней. Поршни, в свою очередь, получив воздействие гидравлики, начинают движение на встречу друг другу и прижимают колодки к тормозному диску. Таким образом, происходит остановка колес автомобиля. Сила нажатия на педаль тормоза определяет прижимную силу поршней, так как этот показатель напрямую зависит от давления в тормозной системе.
Устройство и крепление суппорта зависит от марки и модели автомобиля, это относится и к заднему тормозному суппорту. Наиболее распространенным является двойной крепление суппорта к ступицы колеса с двумя поршнями. Количество колодок обычно составляет пару, хотя бывает и больше.
Как определить неисправность суппорта?
Суппорт должен обладать большой механической устойчивостью, так как он работает в режиме постоянного напряжения. Кроме того, к нему предъявляются повышенные термические требования, так как в процессе торможения, колодки нагреваются и за счет теплоотдачи нагревают сам суппорт. Если суппорт перегреется, его форма может серьезно деформироваться, что приведет к заклиниванию механизма, а соответственно, к неисправности тормозной системы автомобиля.
Признаки, которые могут указывать на неисправность суппорта – различны. Во-первых, эффективность торможения заметно снижается, а во-вторых – появляются различные скрипы и вибрации в передней части автомобиля. Скрип может быть вызван слишком большим трением, которое возникает при неправильной установке тормозных колодок или явном деформировании суппорта. Обычно, это сопровождается появлением биения в районе руля при нажатии на педаль тормоза на больших скоростях.
Поводом для последующего ремонта может служить и дефекты пыльника поршня, через которые в цилиндр попадает пыль и влага.
Все эти факторы приводят к неизбежному заклиниванию поршня и снижению эффективности тормозов.
Видео — Тормозной суппорт — устройство и обслуживание
Ремонт тормозного суппорта переднего своими руками
Данная операция не требует от водителя особых умений, поэтому многие выполняют эту работу в домашних условиях при минимальных вложениях средств.
В первую очередь, колесо автомобиля вывешивают и снимают, затем откручивают крепления суппорта и отсоединяют его от тормозной системы. После этого узел разбирается и тщательно очищается от грязи и старой смазки. Затем, суппорт осматривают на предмет износа и деформации, если все в порядке, то можно продолжать выполнение ремонта.
Замене подлежат все резиновые уплотнители и прочие расходные детали. Помимо этого, обязательно замените тормозные колодки и проверьте правильность их посадки. Как только все работы будут завершены, можно приступать к сборке детали.
Установите суппорт на ступицу и закрепите. Тормозной шланг опустите в емкость с тормозной жидкостью и попросите напарника энергично понажимать на педаль тормоза. Как только из шланга перестанут идти пузыри, быстро установите его на тормозной суппорт и долейте тормозную жидкость в бачок. Таким образом, вы прокачаете тормозную систему и избавите себя от внезапного отказа тормозов.
Это все, что нужно знать о передних тормозных суппортах. Как видите его ремонт и замена не вызывают особых сложностей, поэтому вы справитесь с этой задачей самостоятельно.
Что такое тормозной суппорт (и как узнать, неисправен ли мой)?
Если ваш автомобиль оснащен дисковыми тормозами, тормозные суппорты имеют решающее значение для замедления и остановки автомобиля. Вот что вам нужно знать.
Тормозной суппорт играет центральную роль в дисковой тормозной системе и выполняет две функции.
Во-первых, он действует либо как кронштейн для поддержки тормозных колодок с обеих сторон ротора, либо для поддержки самого кронштейна суппорта — существуют и другие конструкции, но эти два наиболее распространены. Во-вторых, он использует поршни для преобразования давления, оказываемого на тормозную жидкость главным цилиндром, в трение ротора.
Проще говоря, цель тормозного суппорта — прижимать тормозные колодки к ротору, чтобы остановить автомобиль. Суппорты бывают двух основных типов: однопоршневые и двухпоршневые. Большинство передних суппортов являются двухпоршневыми, но многие автомобили используют однопоршневые суппорты сзади, где требуется меньшее тормозное усилие.
Нажатие на педаль тормоза толкает поршень главного цилиндра вперед, сжимая тормозную жидкость. Тормозная жидкость толкает поршни суппорта к роторам, зажимая роторы между тормозными колодками, что создает трение и замедляет автомобиль.
Когда тормозные суппорты выходят из строя
Обычно тормозные колодки и диски изнашиваются и требуют замены гораздо чаще, чем суппорты.
Однако основной причиной повреждения суппортов является вождение автомобиля с изношенными колодками или деформированными роторами. Оба препятствуют рассеиванию теплоты трения системой, для чего они предназначены, что может привести к повреждению суппортов.
Если колодки не изолируют суппорт от чрезмерного нагрева, поршень может быть поврежден или тепло может пройти через поршень к тормозной жидкости, что может привести к ее ухудшению. Последнее может привести к отказу тормозов.
Поврежденный или просто проржавевший поршень может застрять в одном положении. Если он застрянет в убранном положении, это колесо потеряет тормозную способность. Если он застревает во включенном положении, колесо будет постоянно тормозить, пока не освободится.
Как определить, что суппорт вышел из строя
При втянутом поршне автомобиль может тянуть в сторону автомобиля с включенными тормозами. Вы также можете заметить, что тормозной путь увеличивается. И наоборот, задействованный поршень заставит автомобиль тянуться к включенному тормозу во время движения.
(Примечание: заклинивший суппорт может вызвать тягу, но есть и много других возможных причин.) Будет присутствовать избыточное тепло, и тормозная колодка быстро изнашивается. Любой из этих симптомов указывает на немедленную потребность в обслуживании.
Другим признаком неисправности суппорта может быть утечка тормозной жидкости, так как поврежденный поршень может больше не герметизироваться полностью. Если из системы вытекает достаточное количество жидкости, сигнальная лампа на приборной панели привлечет ваше внимание к этому. Если вы регулярно проверяете износ колодок, вы можете заметить неравномерный износ колодок, сравнивая одну сторону ротора с другой или даже левое колесо с правым колесом. Если колодки изнашиваются неравномерно, проверьте работу суппорта. И еще один признак заклинившего суппорта — чрезмерное количество тормозной пыли на одном колесе по сравнению с другим.
В самой редкой форме поломки скоба суппорта может сломаться, вызывая лязг при включении тормозов.
Если вы слышите это, немедленно остановитесь и не управляйте автомобилем.
Игнорирование любого из этих симптомов может увеличить ущерб. Затраты и усилия, необходимые для решения проблемы, возрастают пропорционально. Постарайтесь изучить проблему как можно скорее или обратитесь к квалифицированному специалисту.
Важные точки обслуживания
• По мере износа тормозных колодок суппорт должен оставаться в центре ротора, чтобы обеспечить равномерное давление с обеих сторон. Существуют разные способы, с помощью которых производители достигают этого, и некоторые конструкции лучше других обеспечивают скольжение суппортов для компенсации износа колодок. После обслуживания тормозов всегда очищайте и смазывайте механизмы скольжения высокотемпературной тормозной смазкой, чтобы сохранить полный диапазон хода. Если не смазывать должным образом, суппорты могут зафиксироваться в одном положении, в результате чего только одна колодка будет оказывать надлежащее давление на ротор.
• По возможности осмотрите пыльники, защищающие поршень суппорта и два направляющих штифта. Эти гибкие крышки предотвращают попадание грязи и влаги на работу связанных частей. Любые повреждения или разрывы, обнаруженные в чехлах, должны быть устранены быстро, прежде чем грязь и коррозия приведут к заклиниванию деталей. Можно разобрать суппорт, почистить детали и заменить пыльники, если у вас есть навыки домашнего мастера. Однако оплата труда делает это непрактичным в большинстве ситуаций в автосервисе, поэтому наиболее распространенным решением является полная замена суппорта и кронштейна.
