Где расположен блок управления двигателем в автомобиле

Электронный блок управления двигателем (ЭБУ) выполнят целый ряд важнейших функций, полностью контролируя работу ДВС на разных режимах. Указанный блок управления фактически является основой ЭСУД, так как устройство получает данные от различных датчиков, после чего происходит обработка полученной информации по заданным алгоритмам.

Затем блок посылает соответствующие команды на разные исполнительные устройства. Такая схема позволяет добиться значительной оптимизации многих процессов, которые протекают в двигателе, а также заставить мотор работать в рамках строго заданных параметров. В результате удается снизить расход топлива, повысить мощность мотора, обеспечить полноту сгорания топливно-воздушной смеси в цилиндрах, уменьшить токсичность отработавших газов и т.п.

Сразу отметим, что так называемые «мозги» двигателя на современных автомобилях изготавливают таким образом, что ряд параметров, которые зашиты в их память, можно программно менять. Далее мы поговорим о том, где стоит блок управления двигателем на разных авто, а также рассмотрим основные функции и особенности электронного контроллера.

Содержание статьи

  • Где находится блок управления двигателем
  • Для чего нужен ЭБУ в автомобиле: какие функции выполняет электронный контроллер
  • Что в итоге

Где находится блок управления двигателем

Начнем с того, что на сегодняшний день среди автопроизводителей не существует какого-либо стандарта, который четко определяет место установки блока управления двигателем. Другими словами, на разных автомобилях данное устройство может располагаться в различных местах.

В зависимости от особенностей конструкции того или иного ТС, предпочтений инженеров и т.п., ЭБУ может находиться в салоне автомобиля, выноситься в подкапотное пространство и так далее. Другими словами, для моделей различных производителей место установки электронного блока индивидуально.

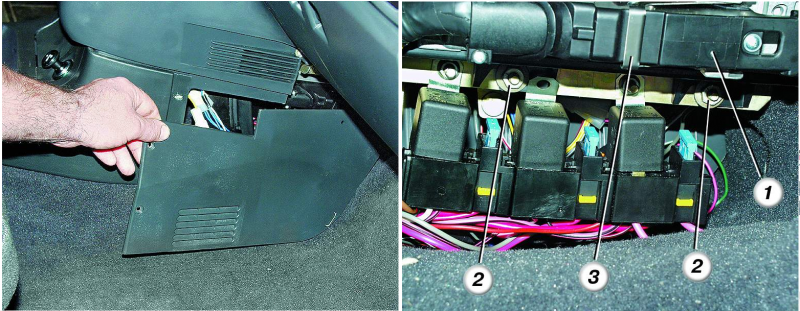

Например, в некоторых авто блок располагается в салоне под торпедо, причем может быть зафиксирован как в области центральной консоли или под панелью приборов, так и под бардачком. В ряде случаев нужно поднять ковровое покрытие в ногах переднего пассажира, после чего можно увидеть защитную металлическую пластину, которая прикрывает ЭБУ.

Также на многих ТС контроллер находится прямо в моторном отсеке. В некоторых случаях отмечено его расположение ближе к лобовому стеклу, слева или справа, возле «стаканов» передних стоек и т.д. Как правило, элемент крепится в самых верхних точках. Это необходимо для минимального попадания влаги на электронное устройство.

Однако такое место установки практикуется не на всех машинах. Существует большое количество моделей, на которых область расположения ЭБУ выбрана откровенно неудачно (например, ближе к радиаторной решетке для лучшего охлаждения или рядом с каналами для слива дождевой воды).

В последнем случае проблема заключается в том, что когда канал забивается грязью и листьями, вода начинает попадать на электронный блок, что вызывает его усиленную коррозию и т.д. Также добавим, что среди разных вариантов установки еще встречаются такие места, как ниша левого или правого брызговика. Обычно чтобы добраться до блока управления, в этом случае нужно предварительно снимать подкрылки.

С учетом вышесказанного становится вполне очевидно, что если блок не установлен на видном месте под капотом, без надлежащего опыта и знаний быстро обнаружить устройство может быть весьма затруднительно. По этой причине  рекомендуется отдельно изучить руководство по эксплуатации и ремонту конкретного ТС, чтобы избежать сложностей и ошибок.

Дело в том, что на практике неопытные автолюбители часто путают ЭБУ двигателем с другими блоками управления, которые находятся в составе общей электронной системы автомобиля (блоки ABS, блоки AIRBAG и т.п.).

При этом отдельное изучение мануала или профессиональная консультация помогут быстро определить, где расположен блок управления двигателем на том или ином автомобиле, а также  добраться до «мозгов» машины без риска что-либо случайно отключить, замкнуть или сломать.

Для чего нужен ЭБУ в автомобиле: какие функции выполняет электронный контроллер

Итак, разобравшись с возможными местами установки блока управления двигателем, давайте рассмотрим само устройство. Блок управления можно смело сравнить с компьютером, так как элемент имеет аппаратную платформу и программное обеспечение.

Что касается «железа», ЭБУ имеет микропроцессор, а также преобразователи сигналов, которые нужны для преобразования аналогового сигнала в цифровой и обратно. Главной задачей блока является прием и обработка сигналов, которые поступают от датчиков, после чего контроллер формирует «команды» для исполнительных устройств, тем самым поддерживая и при необходимости корректируя работу множества систем.

Рекомендуем также прочитать статью о том, где находится датчик температуры двигателя. Из этой статьи вы узнаете о месте расположения указанного датчика температуры мотора на различных типах ДВС.

Если рассматривать программное обеспечение, не вдаваясь в подробности можно сказать, что это записанные в память блока управления оптимальные параметры работы мотора и его систем. После запуска ДВС на ЭБУ происходит передача сигналов от многочисленных датчиков, после чего в блоке осуществляется сопоставление данных с заранее прописанными параметрами в памяти.

Когда определяется отклонение от нормы, для коррекции блок формирует управляющие сигналы, которые передаются на исполнительные устройства. В случае, если откорректировать работу той или иной системы двигателя не удается (то есть данные от датчика все равно не соответствуют прописанным в памяти блока допустимым «нормам»), тогда блок управления фиксирует ошибку.

На панели приборов в подобной ситуации загорается «чек», сигнализируя водителю о неисправности. Также в ряде случаев ЭБУ переводит двигатель в аварийный режим, не позволяя мотору завестись или развить мощность и т.д.

Также отметим, что современные блоки управления двигателем поддерживают постоянную связь и обмен данными с другими системами посредством специальной CAN-шины. С учетом того, что разные системы также имеют собственные блоки-контроллеры, данное решение фактически позволило создать единую систему электронного управления автомобиля.

Что в итоге

Как видно, использование электронных блоков позволяет контролировать работу всех систем современного автомобиля. Если говорить о двигателе, снизилась токсичность выхлопа, уменьшился расход горючего, выросла мощность и т.д.

Также силовой агрегат получил возможность легкого и стабильного запуска без дополнительных действий со стороны водителя даже в условиях низких температур, чего не скажешь о простых моторах с карбюратором. Еще одним плюсом можно считать возможность производить самодиагностику и компьютерную диагностику двигателя, а также при необходимости считывать ошибки, записанные в память блока управления после возникновения неисправностей или сбоев.

Что касается недостатков, электронные системы и блоки управления более уязвимы, так как боятся попадания влаги и перегревов. Также на них негативно влияют значительные перепады напряжения в бортовой сети, короткие замыкания в результате повреждения изоляции проводов и т.д.

Если говорить о ремонте, обычно требуется специальное оборудование и профильные навыки, то есть зачастую самостоятельно устранить поломку или сбой ЭБУ в условиях гаража не получится.

Рекомендуем также прочитать статью о том, что такое чип-тюнинг двигателя и топливные карты. Из этой статьи вы узнаете о коррекции топливных карт во время тюнинга (перепрошивки) электронного блока управления двигателем для повышения мощности, крутящего момента и приемистости ДВС, а также в целях экономии горючего.

Напоследок хотелось бы отметить, что блоки управления двигателем выполнены таким образом, что имеется возможность изменять их программное обеспечение. Другими словами, контроллер можно перепрошить.

Такая процедура называется чип-тюнинг, а сама перепрошивка блока управления двигателем позволяет дополнительно увеличить мощность двигателя, снизить потребление топлива на разных режимах, откорректировать работу целого ряда систем после тюнинга мотора и т.д.

как выглядит, найти в машине, управления, где находится, куда обычно ставят, устанавливают, стоит

Содержание

  1. Где находится блок сигнализации
  2. Как выглядит
  3. Устройство и принцип работы
  4. Типичные проблемы и их решение

Многие автолюбители и профессионалы ставят на свои автомобили электронные противоугонные системы, как способ защитить машину от угона. Но блок сигнализации может выйти из строя или начать работать неправильно. В таких ситуациях приходится ремонтировать его или менять на новый.

Блок противоугонного комплекса может находиться в любом месте автомобиля, т. к. при монтаже охранной системы установщики руководствуются правилом: блок ставят в недоступное для злоумышленников место, иначе противоугонка не сможет выполнить свою функцию.

Найдите сигнализацию в машине в типичных местах, где ее чаще всего устанавливают профессионалы. Сигнализацию обычно устанавливают и размещают внутри салона.

Чтобы найти сигнализацию в машине, рекомендуется, в первую очередь, поискать под приборной панелью. Автопроизводители часто оставляют под ней достаточно места для установки дополнительного оборудования. Этот способ установки удобен еще и тем, что к приборной панели подводится питание от аккумуляторной батареи.

В ряде случаев блок сигнализации устанавливают под внутренней обивкой двери водителя. Также можно найти блок под внутренней панелью передней пассажирской двери. Можно поискать под панелью, находящейся возле ручного тормоза. Установщики редко устанавливают противоугонную систему вблизи сцепления, т. к. этот механизм работает достаточно часто и может повредить провода противоугонки. По тем же причинам блок противоугонной системы редко ставят и в подкапотное пространство.

Можно поискать блок под сиденьем водителя. Это место установки иногда выбирают автолюбители, самостоятельно устанавливающие противоугонные устройства. Профессиональные установщики в такое место блок не поставят.

Если на автомобиле установлена штатная противоугонная электроника, место ее монтажа описано в инструкции по использованию авто.

Как выглядит

Блок питания может иметь самый разный внешний вид. В большинстве случаев, он выглядит как небольшая прямоугольная коробка из черной пластмассы с множеством проводов, прикрепленных к ней.

Устройство и принцип работы

Блок управления сигнализацией является центральным элементом во всей противоугонной системе, осуществляющим взаимодействие между всеми датчиками и подсистемами противоугонки. Построен блок управления на основе центрального микропроцессора, принимающего сигналы от датчиков и пультов управления, обрабатывающих информацию с них и принимающих решение о дальнейших действиях по заранее запрограммированному алгоритму действий.

При установке противоугонной системы в разных местах автомобиля встраиваются охранные датчики, улавливающие колебания, удары и другие внешние воздействия на машину. При поступлении информации о нестандартной ситуации от таких датчиков в блок управления передается электронный сигнал. После обработки этого сигнала центральный процессор включает звуковое и световое оповещение о попытке угона, передает информацию на пульт управления, блокирует те замки, которые на момент срабатывания не были закрыты.

При поступлении кодированного сигнала с пульта дистанционного управления центральный процессор может включить или выключить режим охраны автомобиля, при этом заблокировав или разблокировав двери и багажник авто.

Блок управления сигнализацией оснащается постоянным запоминающим устройством — жестким диском памяти, способным хранить информацию даже при отсутствии питания. Это необходимо для того, чтобы в любой ситуации сохранялись все штатные установки и коды, которые нужны для снятия автомобиля с охраны и постановки на нее.

Типичные проблемы и их решение

Электронные противоугонные комплексы автомобиля подвержены поломкам и различного рода неисправностям. В ряде случаев возникающие технические проблемы можно решить самостоятельно.

В первую очередь, из-за некорректного размещения дополнительных датчиков удара и объема они могут давать сбои, и сигнализация будет срабатывать без очевидных на то причин. Постоянно срабатывающая сигнализация при длительном отсутствии автовладельца может полностью разрядить аккумулятор и лишить хозяина возможности завести двигатель. Для устранения подобной проблемы рекомендуется проверить правильность размещения и подключения датчиков удара и объема и, при необходимости, переподключить их в соответствии с правилами. Неисправные датчики заменить.

Сигнализация может некорректно работать из-за большого количества помех, мешающих работе пульта дистанционного управления. Для решения этой проблемы имеется несколько решений:

  • Подносить каждый раз пульт управления как можно ближе к блоку сигнализации или несколько раз нажимать на нужную кнопку.
  • Несколько раз выполнить перезагрузку сигнализации. Для этого достаточно на несколько минут снять провод питания с клеммы аккумулятора, надеть его и повторить процедуру 2-3 раза.
  • При возможности сменить место постоянной парковки автомобиля, подальше от источников помех.

Если противоугонная система не реагирует на команды с пульта дистанционного управления, устранение возможной неисправности стоит начать с брелока. Если команды с брелка хорошо принимаются вблизи, но не срабатывают с дальнего расстояния, значит, разрядилась внутренняя батарейка на пульте дистанционного управления. Ее можно заменить самостоятельно.

На многих пультах имеется индикатор заряда батарейки. Если такого индикатора нет, устранение проблемы рекомендуется начать с замены батарейки или зарядки брелка.

Если пульт не функционирует с полностью заряженной батарейкой, необходимо проверить работу сигнализации с помощью запасного пульта. Возможно, что и сам пульт вышел из строя. Если запасной брелок хорошо управляет противоугонной системой, то основной рекомендуется заменить.

В случаях, если самостоятельные действия не помогают наладить работу противоугонной системы, рекомендуется обратиться в сервисную службу.

  • Механическая блокировка руля
  • Как улучшить прием радио в автомобиле
  • Пульт на руль для автомагнитолы
  • Установка омывателя камеры заднего вида

Что такое ЭБУ? Что это делает? Где он находится? – ECU Remapping & Engine Tuning Worcester

Электронный блок управления (ECU), используемый в современных легковых и грузовых автомобилях, используется для управления двигателем и другими функциями компонентов. ЭБУ — это компьютер с внутренними предварительно запрограммированными и программируемыми компьютерными микросхемами, мало чем отличающийся от домашнего компьютера или ноутбука. ЭБУ двигателя автомобиля используется для управления двигателем с помощью входных датчиков и выходных компонентов для управления всеми функциями двигателя. ECU бывают разных производителей, форм и размеров. Вот список самых популярных марок ЭБУ, используемых в британских автомобилях 9.0003

  • БОШ
  • ДЕЛКО
  • ДЕЛЬФИ
  • ЕЕС V1
  • ФОРД
  • ДЖОНСОН
  • МАРЕЛЛИ
  • МЕЛКО
  • МИЦУБИСИ
  • САГЕМ
  • СИМЕНС
  • ТРИОНИК

ЭБУ требуются входные данные от датчиков автомобиля, таких как датчик коленчатого вала и датчики распредвала, для вычисления информации с помощью программы, которая хранится в ЭБУ на программируемой микросхеме памяти. Программа ECU будет использовать введенную информацию датчика для вычисления необходимого результата, такого как количество впрыскиваемого топлива и время зажигания катушки для запуска двигателя.

Для разных систем автомобиля используются разные ЭБУ. Различные используемые ECU могут быть для трансмиссии, контроля тяги или ABS, кондиционера, функций кузова и управления освещением, двигателя, подушек безопасности или любой другой системы, которая может быть в автомобиле. Некоторые автомобили могут включать более одного ECU в единый блок, называемый модулем управления трансмиссией (PCM). Эти блоки могут быть преимуществом, так как имеют больше модулей в одном месте, но могут быть недостатком из-за добавления более длинных проводов для доступа к компоненту, которым они управляют.

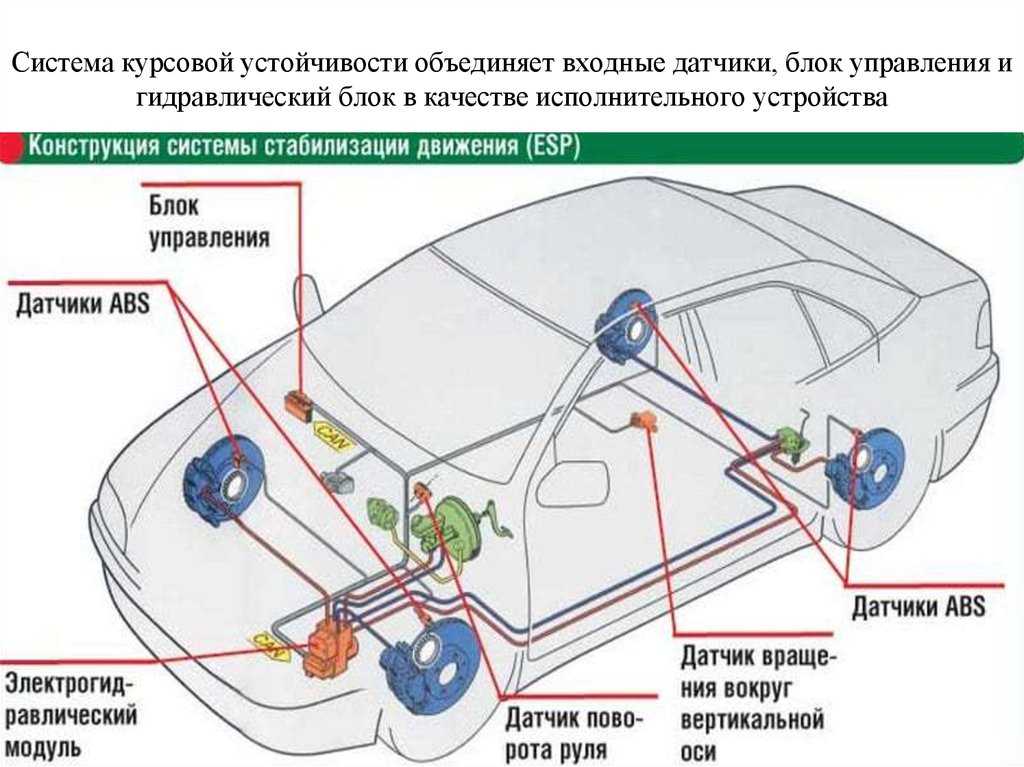

Большинство новых транспортных средств начали использовать линию связи между различными модулями транспортного средства, чтобы они могли обмениваться информацией, и не нужно было использовать дублирующие датчики. Например, датчик скорости на колесе определяет скорость вращения колеса и будет являться входным сигналом для ЭБУ модуля антиблокировочной тормозной системы (АБС). Вместо того, чтобы отправлять множество проводов от одного датчика к другим ЭБУ, ЭБУ АБС будет делиться информацией о линиях связи сети со всеми ЭБУ, которые используют эту информацию, например, трансмиссия для переключения передач, спидометр для отображения скорости транспортное средство или система подвески для управления подвеской по мере необходимости.

Использование общих входных датчиков по всему транспортному средству с использованием только двух линий передачи данных между ЭБУ позволило сократить количество проводки, используемой в транспортных средствах. Обмен информацией между модулями также означает, что им нужен общий язык, чтобы они могли работать как группа. Когда один компьютер выходит из строя или не передает информацию из-за ошибки, это может повлиять на другие модули, если им потребуется входной сигнал датчика от неисправного модуля.

ЭБУ двигателя в большинстве автомобилей подключен к бортовому диагностическому разъему и передает всю диагностическую информацию по этой линии всем другим модулям или ЭБУ. Это уменьшает количество необходимых проводов, и вам не нужно подходить к каждому ЭБУ, когда вы хотите их протестировать.

Где я могу найти свой ECU?

Поиск вашего ECU действительно зависит от марки и модели автомобиля. Эту информацию можно легко найти в Интернете. Мы составили список всех распространенных марок вейхле в Великобритании и разместили места расположения ЭБУ автомобилей. Это будет регулярно обновляться.

AUDI

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой. Audi R8 имеет 2 ЭБУ, расположенных в задней части моторного отсека

BENTLEY

Continental GT Под пластиковой панелью на северной/южной/правой сторонах моторного отсека x 2 ECU

BMW

Как правило, находится под капотом за панелью в задней части блока предохранителей В пластиковой коробке рядом с аккумуляторной батареей

CITROEN

Citroen AX, CS, SAXO, XANTIA, XSARA, ZX Под капотом в моторном отсеке

FIAT

Fiat COUPE DUCATTO, MAREA, MULTIPLA, PUNTO Внутри автомобиля, ниша для ног переднего пассажира Под капотом в моторном отсеке

FORD

Ford ESCORT, FOCUS FIESTA GALAXY MONDEO PROBE SIERRA, TRANSIT Под пластиковой боковой накладкой в ​​нише для ног спереди со стороны водителя Под перчаточным ящиком со стороны пассажира Рядом с аккумулятором Внутри автомобиля, над педалями Внутри автомобиля, за центральной консолью Внутри автомобиля, за перчаточным ящиком Новые модели Ford Diesel — “ N/S/F Колесная арка внутри пластиковой коробки

HONDA

Honda CIVIC, PRELUDE Passenger front foot well under carpet or above glove compartment

HYUNDAI

Hyundai COUPE Passenger front footwall under carpet

ISUZU

Isuzu TROOPER Inside Vehicle on passenger side

LANDROVER

In plastic ящик рядом с аккумулятором Внутри автомобиля под сиденьем водителя. В пластиковой коробке рядом с аккумулятором В пластиковой коробке рядом с аккумулятором Range rover Sport За аккумулятором С/Ю/П моторного отсека

 MAZDA

Mazda 6 и большинство других моделей находятся под ковриком в нише для ног пассажира. RX8 Внутри пластикового ящика O/S/F Моторного отсека

MITSUBISHI

Модели Evo Над перчаточным ящиком со стороны пассажира. Shogun/L200 Над наружной панелью со стороны пассажира

NISSAN

Nissan S13 / 300zx В салоне автомобиля, за центральной консолью Ниша для ног переднего пассажира под ковром Navara до 2005 года находятся За центральной консолью Navara 2005> находятся O/S/R моторного отсека X-Trial Над бардачком, 350z, 370z под капотом

Peugeot

Peugeot 106, 206, 306, 307, 405 и 406 205,309 под капотом в моторном отсеке или внутри автомобиля над рулевой колонкой

Rover

Rover 200, 25d, 45d, 75d под каннетом на стороне пассажира

44, 45d, 75d под каннетом на пассажирской стороне

44.

Renault 19, MEGANE, ESPACE CLIO, TRAFFIC 21 TURBO Под капотом со стороны водителя Под капотом Под капотом возле аккумуляторной батареи

SEAT

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.

SKODA

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.

SUBARU

Модели Impreza Под ковром ниши для ног со стороны пассажира

SUZUKI

Suzuki SWIFT, BALENO, VITARA Внутри автомобиля над педалями или за перчаточным ящиком Комплектация
Т5, Т4 ЭБУ расположен под аккумуляторным отсеком под капотом.

Воксхал

Модели Vectra, под пластиковой накладкой и крышкой в ​​o/s/r моторного отсека Новые модели Vectra Расположены перед колесной аркой со стороны водителя Селектор автомобиля. В моделях Zafira блок управления двигателем расположен в арке переднего пассажира по направлению к переднему бамперу

Какая модель и версия блока управления двигателем у меня есть?

После того, как вы нашли и удалили свой ЭБУ, вам, скорее всего, захочется узнать, какая у вас модель и марка ЭБУ. На ЭБУ будет наклейка с маркой и некоторыми серийными номерами. Каждый ECU имеет свой собственный формат для идентификации модели ECU. Другой способ — использовать 2x PDF-файлы ниже и найти свои автомобили, марку, модель, и в нем будет указан ваш бренд и модель ECU. Если вы не уверены в марке и модели своего автомобиля, воспользуйтесь нашим БЕСПЛАТНЫМ инструментом VRM, расположенным в нижнем колонтитуле веб-сайта. Просто введите регистрационный номер вашего автомобиля.

Что такое ЭБУ? Объяснение электронного блока управления (ЭБУ)

ЭБУ или электронные блоки управления являются одной из наиболее важных частей автомобиля. В автомобиле есть несколько ЭБУ, которые управляют разными функциями и контролируют несколько параметров.

Что такое ЭБУ?

Проще говоря, ЭБУ — это устройство, которое управляет всеми электронными функциями автомобиля. Это может варьироваться от впрыска топлива до поддержания идеальной температуры в салоне и управления торможением и подвеской. Некоторые автомобили имеют несколько ECU, управляющих различными функциями, в то время как некоторые имеют один, контролирующий все.

Аналогичное чтение: BHP против крутящего момента | Что такое реальная сделка и почему?

Автомобили с несколькими электронными блоками управления делятся по задачам, которые они выполняют. Некоторые из этих типов следующие.

Загрузите приложение GoMechanic прямо сейчас!

Типы ЭБУ

Автомобили с несколькими ЭБУ делятся по выполняемым задачам. Некоторые из этих типов следующие.

  1. Модуль управления двигателем
    С помощью своих датчиков модуль ECM обеспечивает количество топлива и угол опережения зажигания, необходимые для получения максимальной мощности и экономичности двигателя.
  2. Модуль управления тормозной системой
    Используемый в автомобилях с ABS, BCM следит за тем, чтобы колеса не скользили, и определяет, когда следует притормозить и отпустить тормоз, чтобы предотвратить блокировку колес.
  3. Модуль управления коробкой передач
    Используемый на автомобилях с автоматической коробкой передач, TCM обеспечивает максимально плавное переключение передач, оценивая число оборотов двигателя и ускорение автомобиля.
  4. Телематический модуль управления
    Еще один модуль с такой же аббревиатурой. Этот TCU обеспечивает работу бортовых служб автомобиля. Он контролирует спутниковую навигацию, интернет и телефонную связь автомобиля.
  5. Модуль управления подвеской
    Присутствующий в автомобилях с активной системой подвески, SCM обеспечивает правильную высоту дорожного просвета и оптимальные изменения подвески в зависимости от условий движения.

Как работает ЭБУ?

ECM

Работа ЭБУ на самом деле не сложна, как можно было бы предположить. Это электронное устройство, в память которого занесены базовые числа и параметры. С несколькими датчиками вокруг транспортного средства, передающими данные ЭБУ, он может эффективно управлять электронными системами и контролировать их, отдавая приказы об улучшении их выходных данных.

Давайте рассмотрим пример того, как ECU что-то контролирует, посмотрев, как срабатывают подушки безопасности во время аварии.

Вокруг автомобиля расположены датчики, называемые датчиками столкновения, которые информируют ЭБУ о столкновении. Затем ECU измеряет скорость автомобиля, когда он попадает в аварию, а затем, используя свою бортовую память, сравнивает данные о том, следует ли запускать подушки безопасности или нет. Если данные предоставляют достаточную причину, ECU разворачивает подушки безопасности. Обратите внимание, что все это происходит всего за миллисекунды.

Это касается того, как работает ЭБУ. Давайте посмотрим, что произойдет, если он неисправен и, что еще хуже, когда он сломается.

Подробнее: Maruti Suzuki и ее автоматические автомобили (и трансмиссии) в настоящее время

Что произойдет, если ECU неисправен?

Неисправный ЭБУ, пожалуй, самое страшное для автомобиля. Он будет работать, но его производительность сильно пострадает.
